Лабораторная работа 9

по дисциплине "Основы построения радиооборудования телерадиовещания"

на тему: "Исследование резонансного усилителя мощности на электронной лампе с помощью осциллографа"

Выполнил

Студент гр. БРА2001 ____________________ Воронкова Я.В.

Проверила

стр. преп. _____________________ Ермакова А.В.

Москва 2023

ЦЕЛЬ РАБОТЫ

Изучить принципиальную схему, принципы функционирования и режимы работы резонансного усилителя мощности (ГВВ) на электронной лампе и экспериментально исследовать его динамические, нагрузочные и амплитудные характеристики.

ИСХОДНЫЕ ДАННЫЕ

Рис. 1 - Внешний вид лабораторного стенда

ВЫПОЛНЕНИЕ РАБОТЫ

1. Экспериментальное исследование зависимости величины угла отсечки анодного тока от величин напряжения смещения и напряжения возбуждения.

Рис. 2 - Слева направо осциллограммы при увеличении |Ec1|

Таблица 1.

Ec1, B	-11	-15	-25
x, *	108	90	76

Вывод: Увеличение напряжения смещения по модулю приводит к уменьшению угла отсечки выходного(анодного) тока.

Установим x < 90 (Ec1 = 25 B) и снимем зависимость Uc1(x):

Таблица 2.

Uc1, B	33	45	49
x, *	76.5	81	90

Вывод: Для режима работы каскада с углом отсечки меньше 90*. При увеличении амплитуды напряжения возбуждения растет угол отсечки.

Установим x >90 (Ec1 = 11 B) и снимем зависимость Uc1(x):

Таблица 3.

Uc1, B	15	20	33
x, *	135	126	108

Вывод: Для режима работы каскада с углом отсечки больше 90*. При увеличении амплитуды напряжения возбуждения падает угол отсечки.

Рис. 3 - Импульсы тока экранирующей сетки при Есм = -15

Угол отсечки экранирующей сетки 99*.

2. Наблюдение осциллограмм анодного тока, соответствующих различной напряженности работы усилителя мощности.

Рис. 4 - Недонапряженный, граничны, слабо напряженный и сильно напряженный режимы

Вывод: при увеличении напряжения возбуждения увеличивается впадина.

Рис. 5 - Осциллограммы расстроенного вниз и вверх колебательного контура

Вывод: При увеличении контурной индуктивности впадина смещается вправо, при уменьшении - влево.

3. Экспериментальное исследование зависимости степени напряженности режима усилителя мощности при изменении величин питающих напряжений, напряжения возбуждения и сопротивления нагрузки.

При увеличении напряжения возбуждения увеличивается глубина впадины в импульсах анодного тока и вследствии увеличивается степень напряженности режима ГВВ.

Рис. 6 Граничный и слабо напряженные режимы импульсов тока экран. сетки

При увеличении напряжения возбуждения увеличивается глубина впадины в импульсах тока экранной сетки и вследствии увеличивается степень напряженности режима ГВВ.

При Rн увеличивается глубина впадины в импульсах тока экранной сетки и вследствии увеличивается степень напряженности режима ГВВ.

При Rн увеличивается глубина впадины в импульсах анодного тока и вследствии увеличивается степень напряженности режима ГВВ.

4. Наблюдение на экране осциллографа динамических характеристик ГВВ, соответствующих режимам его работы.

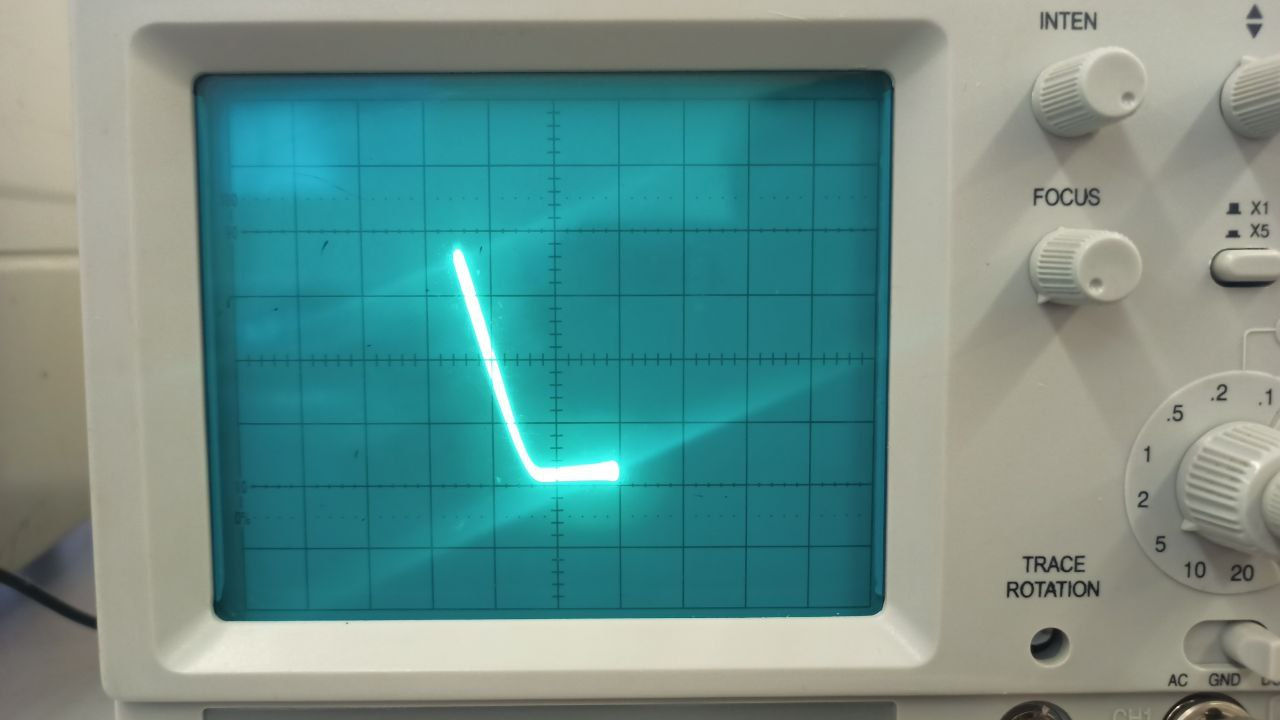

Рис. 7 - Динамические характеристики для Ec1 = 11 и 20

Рис. 8 - Динамические характеристики для Rн = 300 и 12000

Рис. 9 - Динамические характеристики при увеличении Uc1

5. Экспериментальное исследование нагрузочных характеристик резонансного усилителя мощности.

6. Экспериментальное исследование амплитудных характеристик ГВВ при разных углах отсечки.

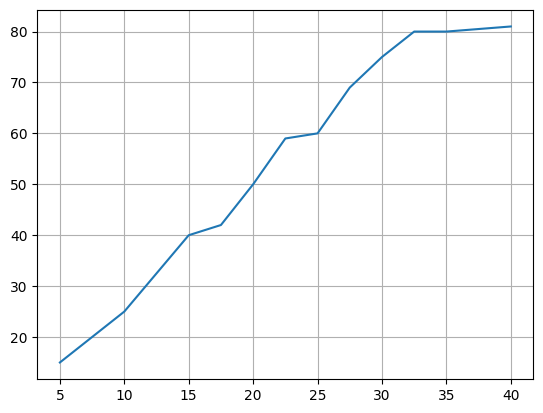

При отсечке 90*

Uc1	5	10	15	17.5	20	22.5	25	27.5	30	32.5	35	40
Ua	15	25	40	42	50	59	60	69	75	80	80	81

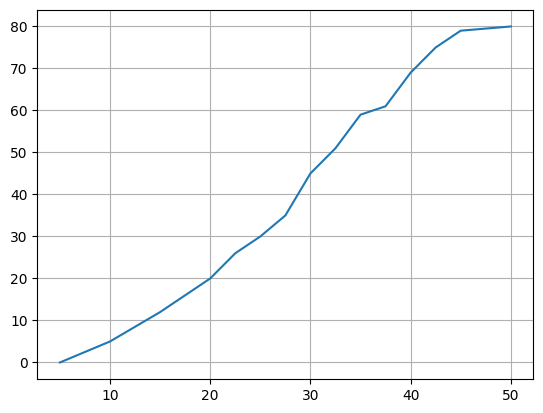

При отсечке меньше 90*

Uc	5	10	15	20	22.5	25	27.5	30	32.5	35	37.5	40	42.5	45	50
Ua	0	5	12	20	26	30	35	45	51	59	61	69	75	79	80

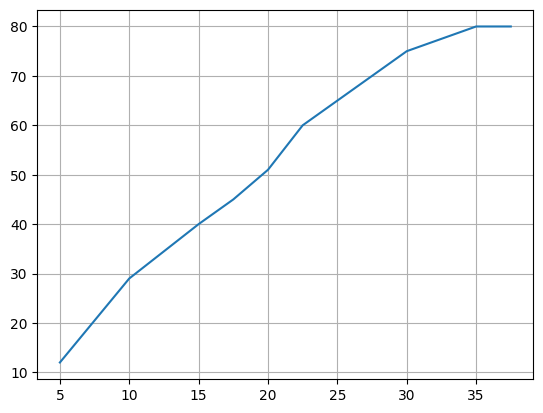

При отсечке больше 90*

Uc1	5	10	15	17.5	20	22.5	25	27.5	30	35	37.5
Ua	12	29	40	45	51	60	65	70	75	80	80
