Разбор технологической конструкции Западных установок по применению пропан-бутановоздушной смесей
1.4.1 Технологические установки смесительного типа «Aglas dsi»
Инновационным преимуществом данной установки является в получении «синтетического» ПГ за промежуток времени равный меньше одной минуты. Данная установка полностью удовлетворяет протоколу безопасности и имеет анти-взрывное исполнение.

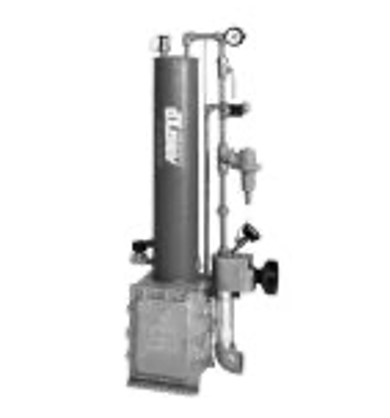

Рисунок 1.17 – Установка смесительного типа модели PVХ мануфактуры «Aglas DSI».
Установка смесительного типа модели PVM имеет возможность автономной работы, из-за сотсавляющих в виде электр. Испарителя Powerful PX, смесительного агрегата Vyanturi. Данная установка полностью удовлетворяет протоколу безопасности и имеет анти-взрывное исполнение. Инновационным преимуществом данной установки является в получении «синтетического» ПГ за промежуток времени равный меньше одной минуты.

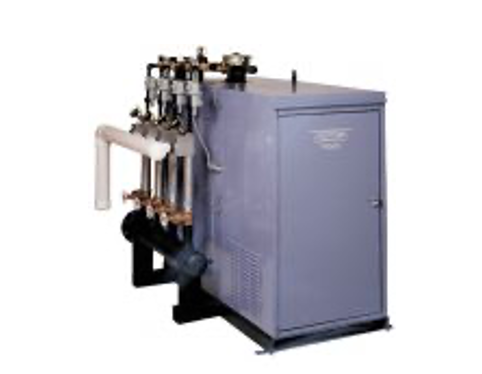

Рисунок 1.18 – Установка смесительного типа модели PVM мануфактуры «Aglas DSI».
По своим техническим параметрам технологическая установка смесительного типа модели PVМ имеет следующие показатели:
Производительность: 30-240 м^3/ч
Входное давление испарителя - смесителя 2.5 бар
Выходное давление – 350-850/350-550 (для пропана/для бутана)
Напряжение питания – 220/380 В
Мощность от электрической сети 20/20 ВТ
Установка смесительного типа модели PVM имеет производительность от 30 до 240 м^3/ч, при этом получаемое давление на выходе для пропановой смеси 350-850 мбар, а для бутановой смеси 350-550 мбар получается без применения компрессора на воздушной основе. В тоже время для получения давл. на выходе в 300 мбар особых условий выполнять не нужно за исключением наличия подземного резервуарного парка, а для получения давления выше 300 мбар необходимое насосное оборудование, подключенный от резервуарного парка к испарителю.
Установка смесительного типа модели DMF является коллаборацией испарителя огневого типа Director of fire, смесительного агрегата Vyanturi.

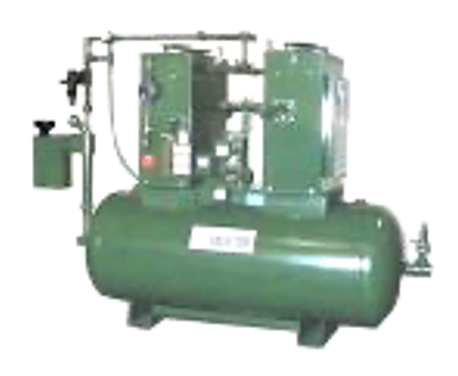

Рисунок 1.19 – Установка смесительного типа модели DMF мануфактуры «Aglas DSI».
По своим техническим параметрам технологическая установка смесительного типа модели DMF имеет следующие показатели:
Производительность: 30-240 м^3/ч
Входное давление испарителя - смесителя 2.5 бар
Выходное давление – 350-850/350-550 (для пропана/для бутана)
Емкость смесительной газовой смеси 1,1 м^3
Установка смесительного типа модели DMF имеет производительность от 30 до 240 м^3/ч, при этом получаемое давление на выходе для пропановой смеси 350-850 мбар, а для бутановой смеси 350-550 мбар получается без применения компрессора на воздушной основе. В тоже время для получения давл. на выходе в 300 мбар особых условий выполнять не нужно за исключением наличия подземного резервуарного парка, а для получения давления выше 300 мбар необходимое насосное оборудование, подключенный от резервуарного парка к испарителю.
Установка смесительного типа модели MQ является коллаборацией испарителя жидкостного типа Watherbath и смесительного агрегата Vyanturi. Данная установка имеет преимущество в виде возможности автономной работы.

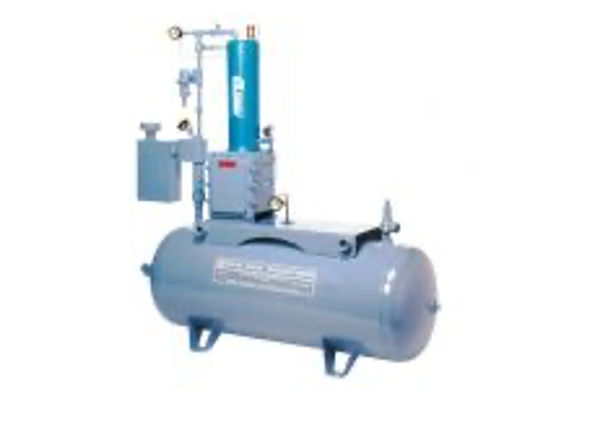

Рисунок 1.19 – Установка смесительного типа модели MQ мануфактуры «Aglas DSI».
По своим техническим параметрам технологическая установка смесительного типа модели MQ имеет следующие показатели:
Производительность: 30-240 м^3/ч
Входное давление испарителя - смесителя 2.5 бар
Выходное давление – 350-850/350-550 (для пропана/для бутана)
Емкость смесительной газовой смеси 1,1 м^3
Установка смесительного типа модели DMF имеет производительность от 30 до 240 м^3/ч, при этом получаемое давление на выходе для пропановой смеси 350-850 мбар, а для бутановой смеси 350-550 мбар получается без применения компрессора на воздушной основе. В тоже время для получения давл. на выходе в 300 мбар особых условий выполнять не нужно за исключением наличия подземного резервуарного парка, а для получения давления выше 300 мбар необходимое насосное оборудование, подключенный от резервуарного парка к испарителю.
