1.2.2 Установки испарительного вида мануфактуры «Flüggas-Analgen gmc»

Немецкая мануфактура «Flüggas-Analgen GMC» имеет в своем выпуске различные технологические виды испарительных установок. Главное их различие заключается в разновидностях используемой установками энергии для испарения жидкостного состояния СУГ:

- электрическая выработка энер-ии по примеру электрич. Типа испарителя (VAS200, Powerful PX, CIMMER)

- Энергия, полученная от горячих жид-тей по примеру VAS3000

- Энергия на базе огневого типа DIRECTOR OF FIRE

Испарители электрического типа

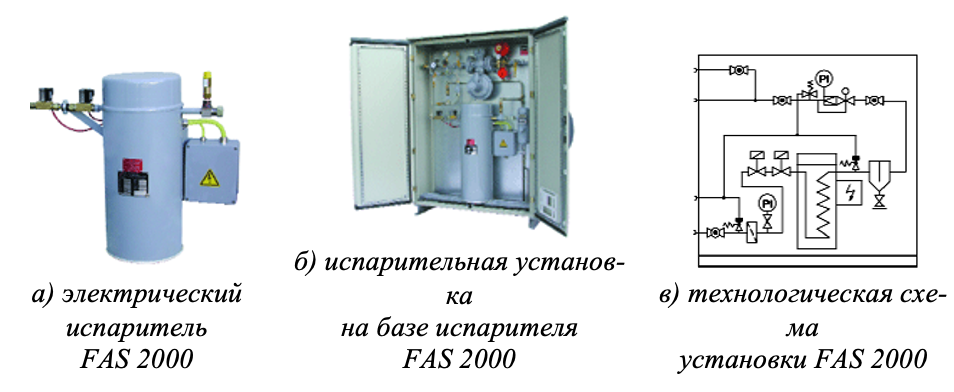

Объемное представление и техническая схема технических установок с применением испарителей электрического типа с неярким подогревом модели VAS2000 продемонстрированы на рисунке 1.6.

Рисунок 1.6 – Установка испаритеьного типа с применением испарителей электрического типа VAS2000

Испарителей электрического типа VAS2000 имеет форму цилиндра и способ его применения базируется на увлечении температуры посредством электрических методов для жидких СУГ, имеющих смесь пропан-бутон. Тепло в данном испарителе вырабатывает нагретая до необходимых параметров алюминиевый стержень. Температура контролируется специальными механизмами – термостат, также контроль и игра с температурными параметрами происходит посредством автоматизации. Когда происходит испарение внутри системы, то в таких случаях также на автоматической основе открываются электромагнитные клапаны, но бывает изъян с данными клапанами, когда происходит недостаточное питание электричеству или перегруз системы, в таких случаях клапаны закрываются.

Когда СУГ в жидкостном состоянии попадает в испарительную установку, то происходит переход агрегатного состояния из жидкой среды в газообразную без изменения давл. Современные технологии, установленные на данных технологических установках имеют возможность управлять параметрами нагрева газа, а также чувствительно реагировать на переменчивость режимов употребления газа. Также ведется учет температуры на исходе из установки газообразного состояния СУГ выхода испарителя.

Особое преимущество испарителей электрического типа VAS2000 заключается в возможности переключения электрической сети питания с трехфазной сети до однофазной.

Теперь увидим технические показатели данной модели в таблице 1.6.

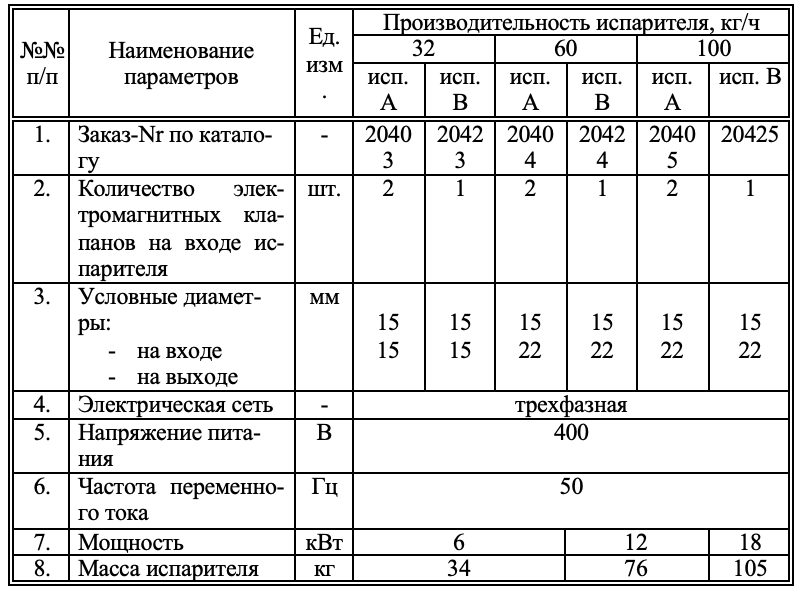

Таблица 1.6 - Технические параметры испарителя электрического типа модели VAS2000 для подключения к трехфазной сети.

Испаритель электрического типа модели VAS2000 имеет стойкие параметры к большинству взрывоопасных ситуаций, а также имеет полностью автоматизированную рабочую деятельность в нестабильных внешних зонах эксплуатации.

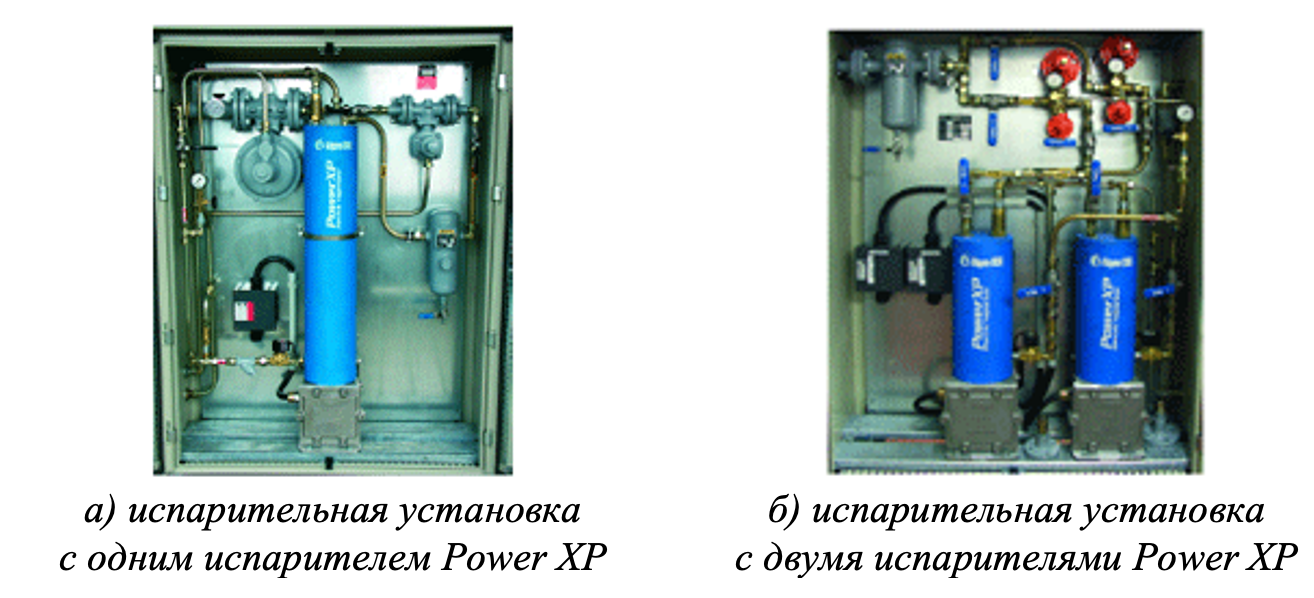

Теперь рассмотрим конструктивную часть испарителя электрического тип, работающим на неяркого электр. Подогрева под названием модели Powerful PX, которая представлена на рис. 1.7

Рисунок 1.6 – Установка испарительного типа с применением испарителей электрического типа Powerful PX

Данные испарительные установки различаются своей мощностной производительностью от 25 по 320 кг в час. Также в испарительные установки можно установить различные регуляторы давления, в зависимости какие технические показатели нужны заказчику, в особенности давление на вых. (регулятор высокого давл. При входе в 17 бар на выходе значение может достигать 1.3 бар. Регулятор при низком давл. На входе – 1,2 бар, на выходе – 250мБар)

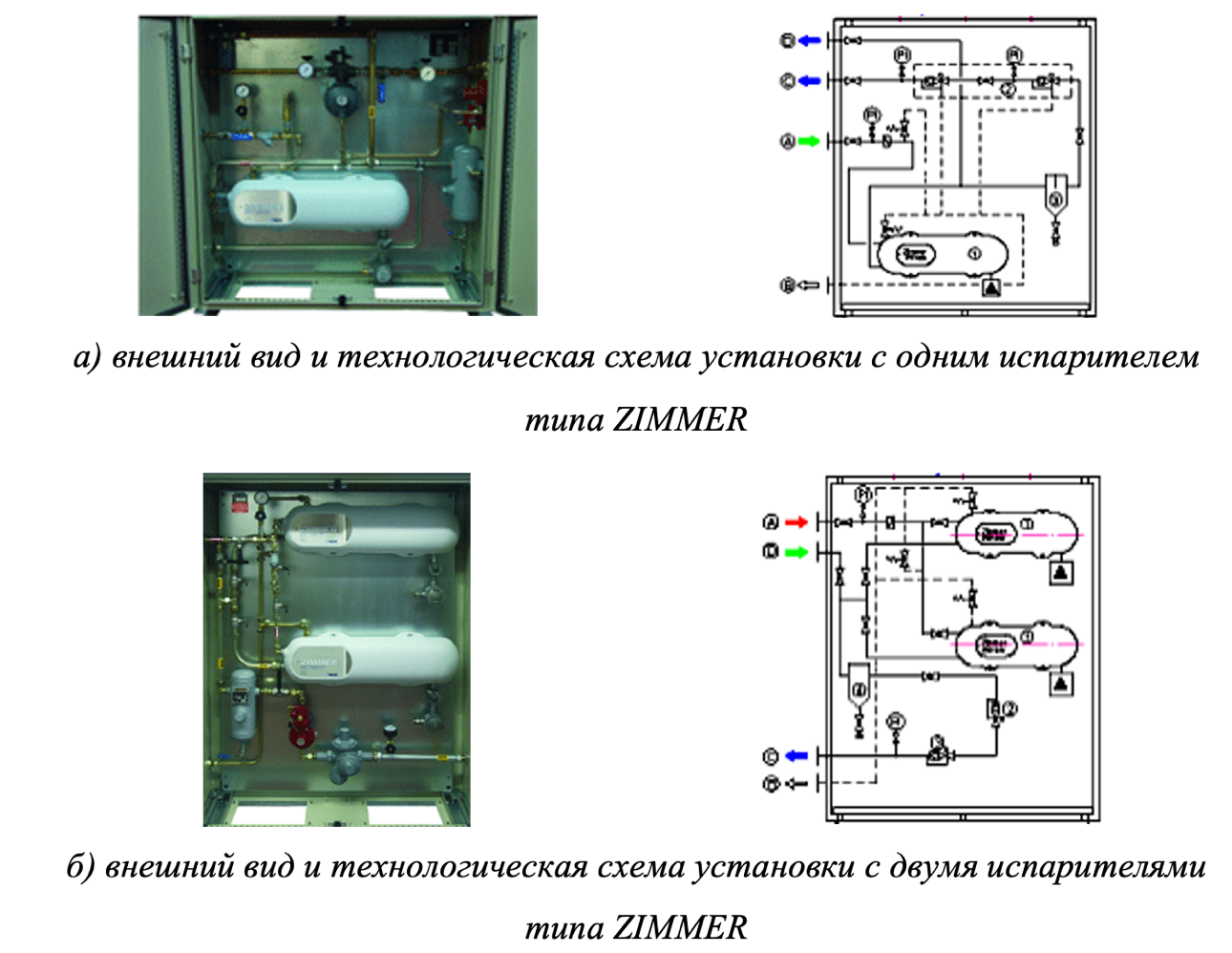

Теперь рассмотрим конструктивную часть испарителя электрического типа, работающим на ярком электр. Подогрева под названием модели СIMMER, которая представлена на рис. 1.8. Данный тип испарителя отлично подходит для отопления частных ЖК строений, и отлично подходит для установки дома, так как имет хороший взрывозащищенный каркас оборудования.

Рисунок 1.6 – Установка испарительного типа с применением испарителя электрического типа СIMMER.

Данный тип испарительной установки модели СIMMER вполне отлично оснащевывается регуляторами давления, которые необходимы для различного выходного давления, которое необходимо непосредственно заказчику. Также данный испаритель может быть использован и без регулятора давления.

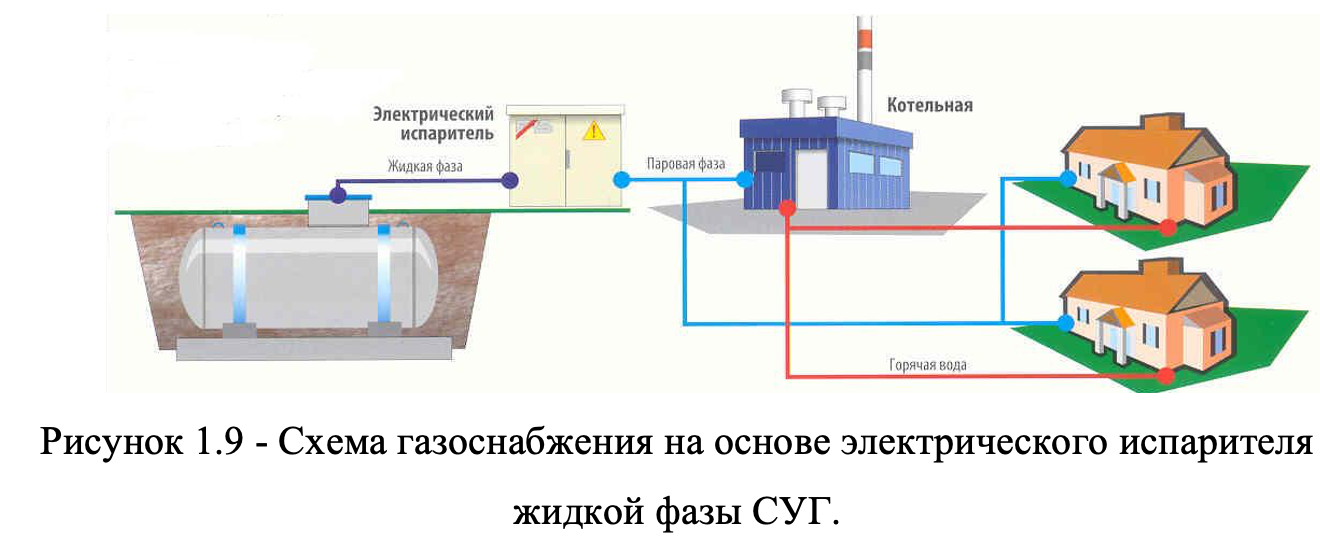

На рисунке 1.9 предоставлена четка схема использования испарителя электрического типа для жидкостного агрегата СУГ в системе газо-жения. В ней можно отчетливо увидеть, как от резервного бака, где хранится резервная часть топливной энергии в виде жидкой фазы СУГ путем насосных установок качается в установку электрического испарителя, где СУГ переходит из жидкого состояния в газообразный для последующей транспортировки в котельную где происходит нагрев горячей воды, которая в свою очередь идет на потребление жителям близ лежащих поселений.

Испоритель жидкостного типа

Данный тип долота модели VAS3000 имеет неяркий тип подогрева, то есть когда изводитель приобретает тепло от жаркого теплонос-ля, на подобии антифриза или воды через боковую часть теплообменного аппарта, как правило это стенка данной установки, для жидкой фазы СУГ.

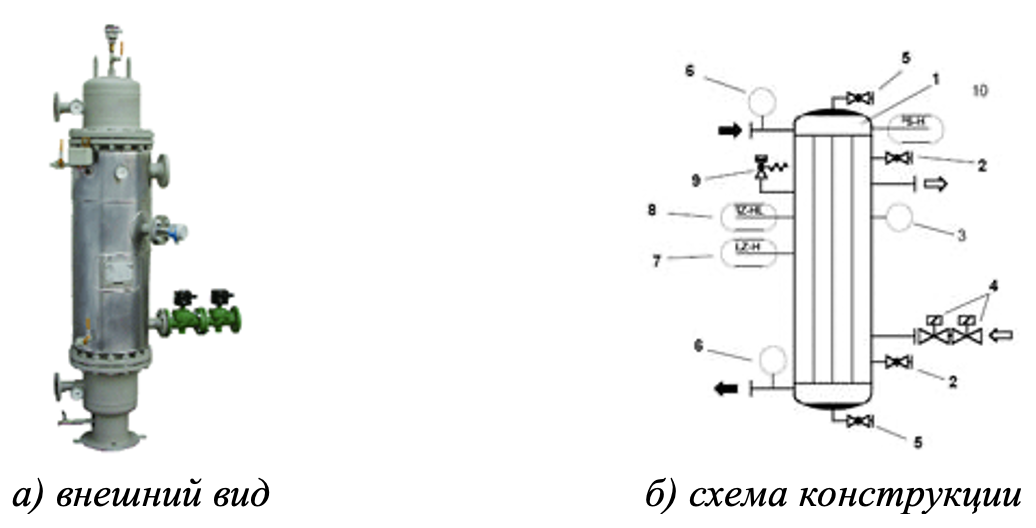

На рис. 1.10 продемонстрированы внешний вид данной установки, представленная цилиндрическим корпусом с большим количеством различных трубных деталей, выходящие из корпуса теплоносителя, а также продемонстрирована конструктивная схема установки.

Рисунок 1.10 - Испаритель жидкостной VAS 3000.

По своим техническим параметрам испаритель жидкостного типа модели VAS3000 имеет следующие показатели:

- Производительность модели VAS3000 жидкостного типа составляет: 250, 350, 450, 650, 850, 1250, 1950, 2550, 335 кг/ч.

- Максимально раб. Давление газовой составляющей СУГ – 26 бар, водной составляющей – 11 бар,

- Макс. Темп. Водной и газовой составляющей – 100 градусов цельсия

- Рабочий температурный показатель теплоносителя – 70-70 градусов цельсия.

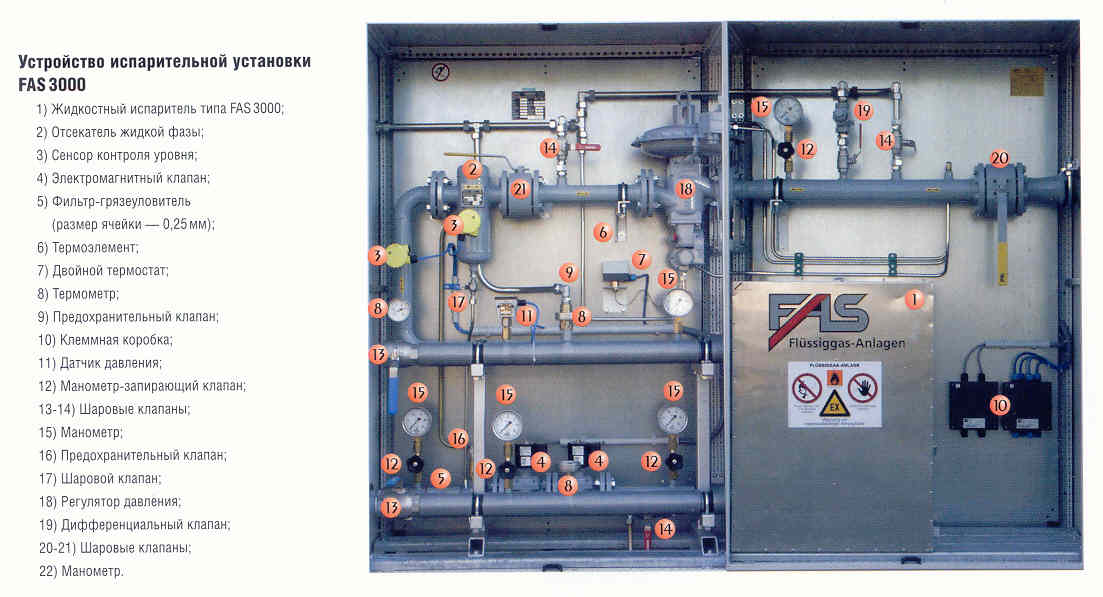

На рисунке 1.11 продемонстрирована технологическая испарительная установка с устройством испарителя жидкостного типа VAS3000

Рисунок 1.11 - Устройство испарительной установки FAS 3000:

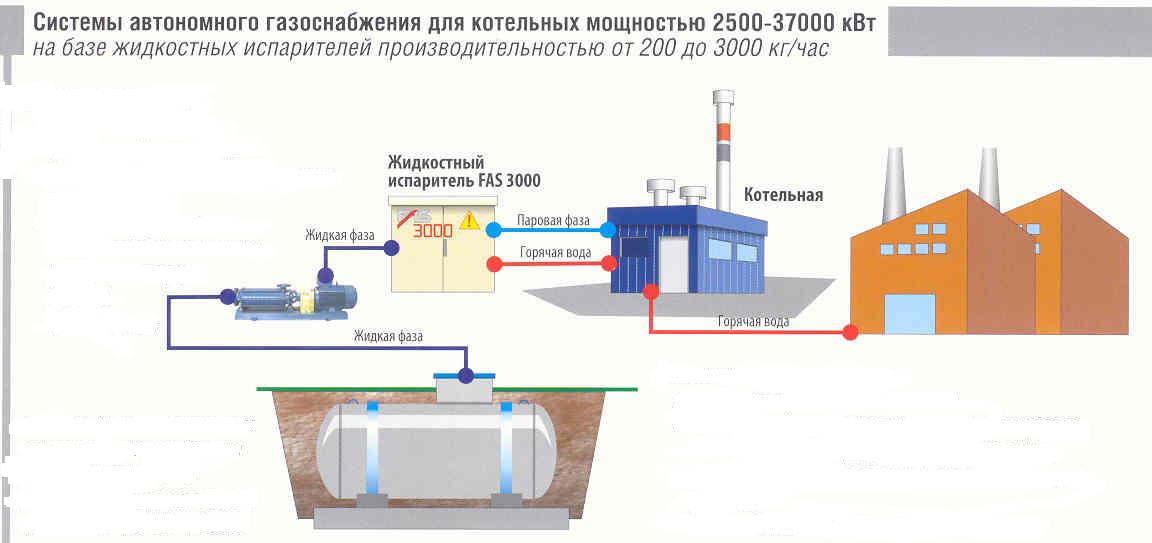

На рисунке 1.12 предоставлена четка схема использования испарителя жидкостного типа модели VAS300 для жидкостного агрегата СУГ в системе газо-жения. На данной картине изображен резервуарах с резервным хранением СУГ, находящегося в жидком состоянии. Для подачи горячий воды на производственный объект нам необходимо отправить жидкую фазу СУГ на насосную станцию чтобы увеличить давления входа в жидкостный испаритель модели VAS3000, в котором идет нагревание жидкостным способом жидкую фазу СУГ. После перехода СУГ в паровую фазу, он направляется в котельную, после который производственные блоки или мануфактуры получают через трубопроводную систему свое сырье в виде горячей водяной массы.

Рисунок 1.12 - Схема газоснабжения котельной на базе жидкостного испарителя.

При рассмотрении выше всех перечисленных паровых установок, хочется отметить, что, во-первых необходимо иметь доступ к электрической энергии, а во вторых для испарителя жидкостного типа еше необходимо иметь доступ к горячей водяной массе.

Испаритель огневого типа

Преимущества испарителя на основе огневого типа модели DIRECTOR OF FIRED, работающий на пропан-бутановой смеси заключается в простоте установки (монтажа), не имеет крупных габаритов и работает без подачи как водяной массы, так и без электрической энергии. Принцип работы модели испарителя DIRECTOR OF FIRED и его непосредственный вид изображены на рисунке 1.13.

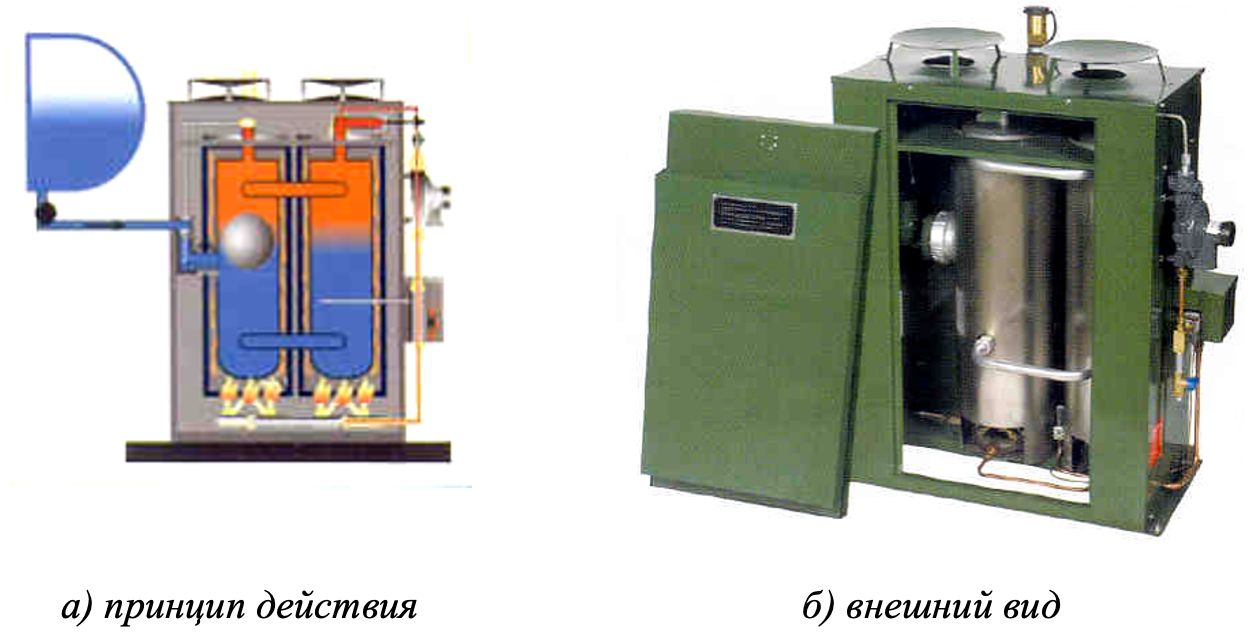

Рисунок 1.13 – Испаритель огненного типа DIRECTOR OF FIRED.

По своим техническим параметрам испаритель огненного типа модели DIRECTOR OF FIRED имеет следующие показатели:

- производительность испарительной установки от 90 до 180 кило в час

- массовый показатель испарительной установки от 74 до 112 кг

По технике безопасности установка испарителя на огненной основе модели DIRECTOR OF FIRED должна производиться вне рабочего помещения. По принципу работы данная установка преобразует жидки СУГ в пар за счет нагрева специализированной камеры аппарата от своей же газовой горелки до необходимой температуры получения пара.
