.docxРасчет зависимости коэффициента усиления тока в схеме с ОЭ от режима работы
1. Модель Эбберса-Молла

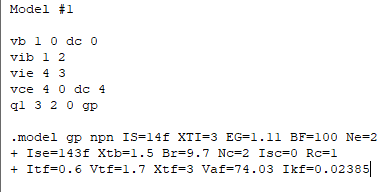

Код программы

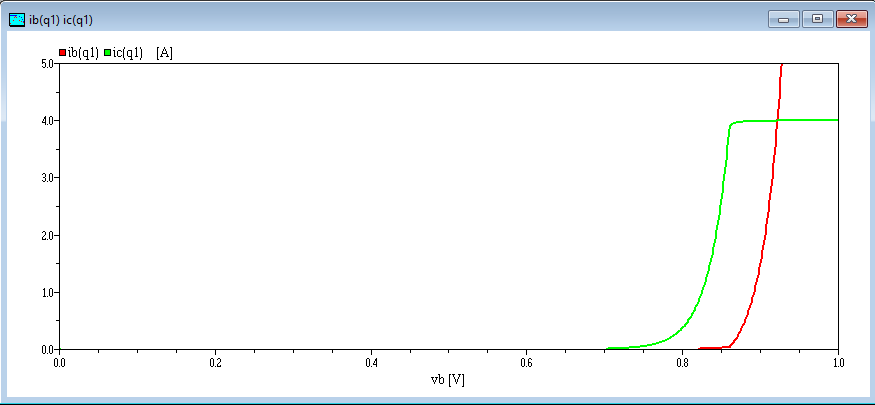

Графики
токов базы и коллектора:

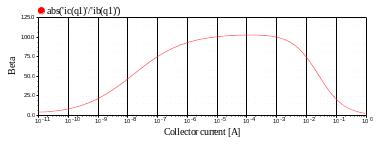

Итоговая зависимость коэффициента передачи тока от тока коллектора для модели Эбберса-Молла
2. Модель Гуммеля-Пуна

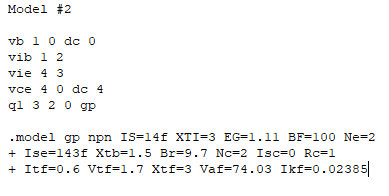

Код программы:

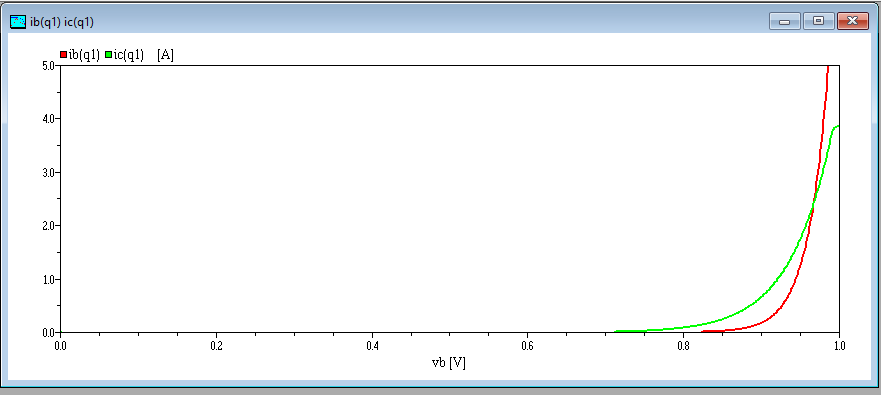

Графики токов базы и коллектора:

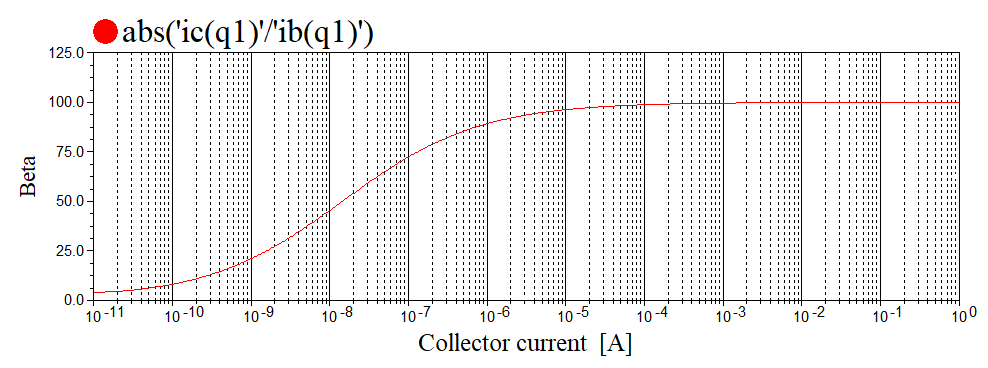

Итоговая зависимость коэффициента передачи тока от тока коллектора для модели ГП
Моделирование эмиттерно-связанной логики
Код программы:

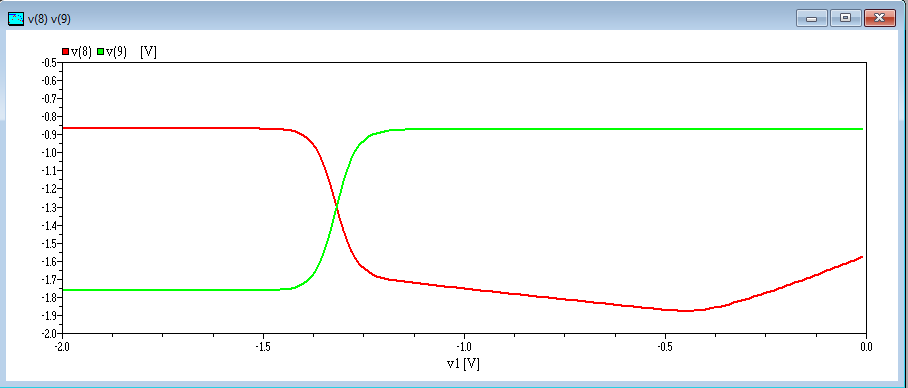

Передаточные характеристики

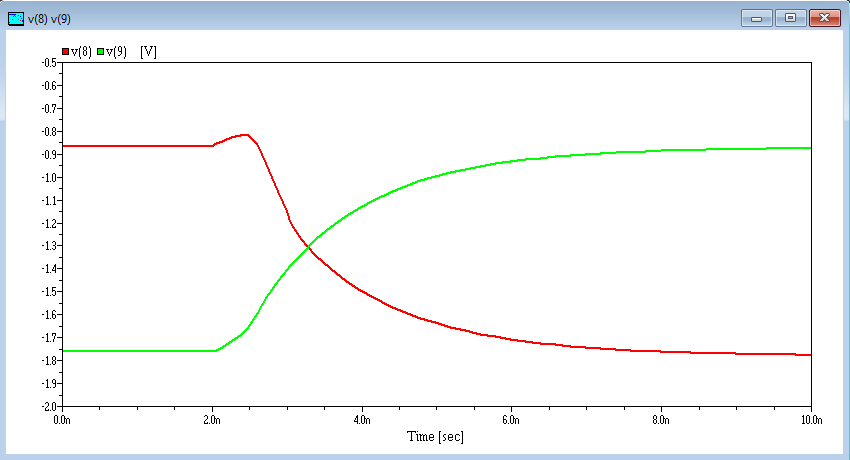

Переходные характеристики
