Сравнение моделей МОП

1. Модель МОП-транзистора level 1

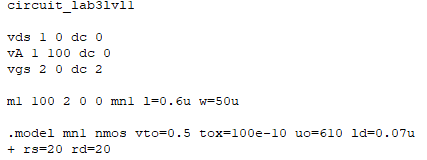

Код программы:

Выходная характеристика:

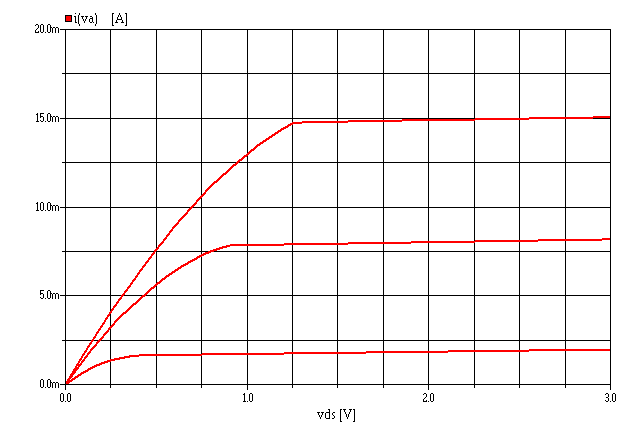

Рисунок 1 – Выходная ВАХ МОП-транзистора модели level 1

2. Модель МОП-транзистора level 3

Код программы:

Выходная характеристика:

Рисунок 2 – Выходная характеристика МОП-транзистора модели level 3

Сравнивая выходные характеристики двух видом моделей МОП, можно сказать, что они довольно сильно отличаются, у модели level 3 ток стока насыщения для соответствующих напряжений затвора меньше более чем в 2 раза, а напряжения сток-исток насыщения ниже чем в модели level 1.
