1-2 / zadanie1-2

РЕШЕНИЕ ЗАДАНИЙ

_{Написанный код в AIM-Spice}

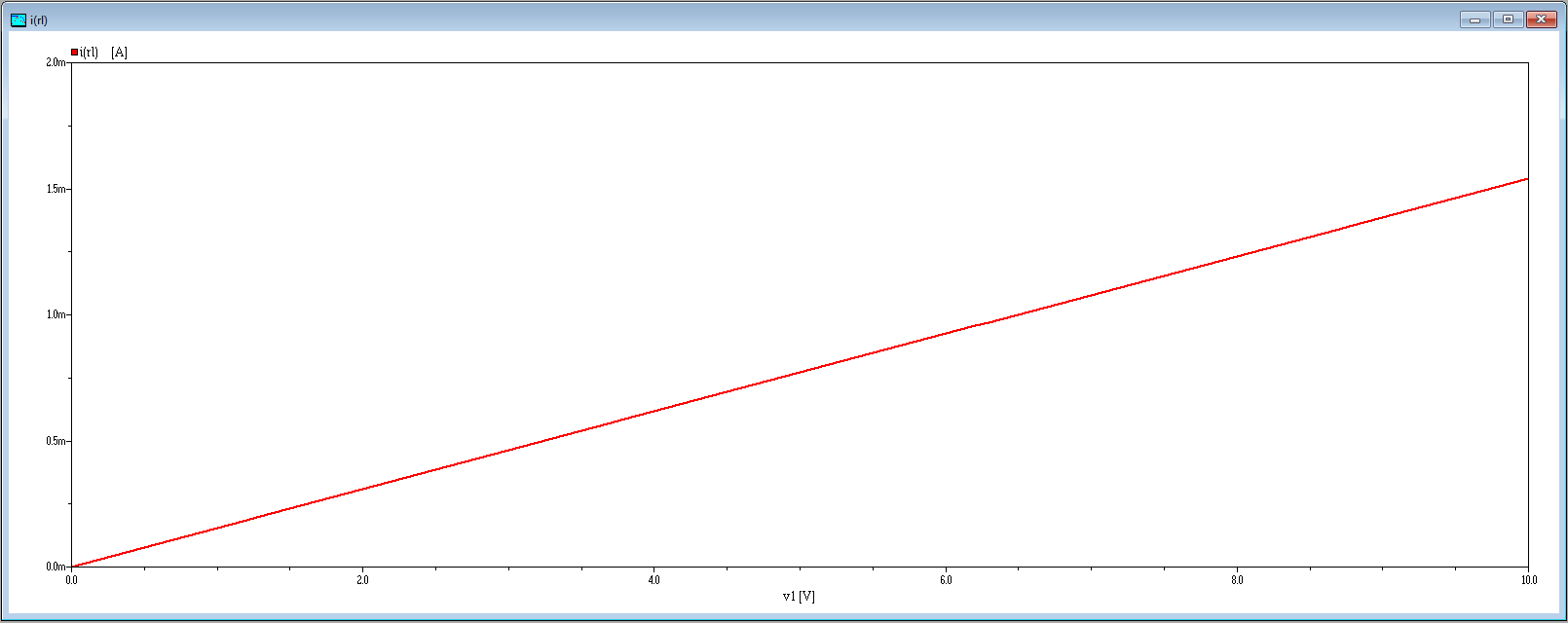

_{Полученный график}

Рис. 1 – График зависимости I_L от напряжения источника U₁

_{По таблице значений графика в программе ток через RL при} U₁ = 10 В будет равен _{1,541 мА.}

_{Ответ: 1,541 мА}

_{Задание 2}

_{Запишем код}

_{Полученный график}

₁₆,67

Рис. 2 – График зависимости тока I₃ от напряжения U₂

Таким образом, величина напряжения источника U₂, при условии, что ток через R₃ равен нулю, равняется 16,67 В.

Ответ: 16,67 В

Задание 3

_Код

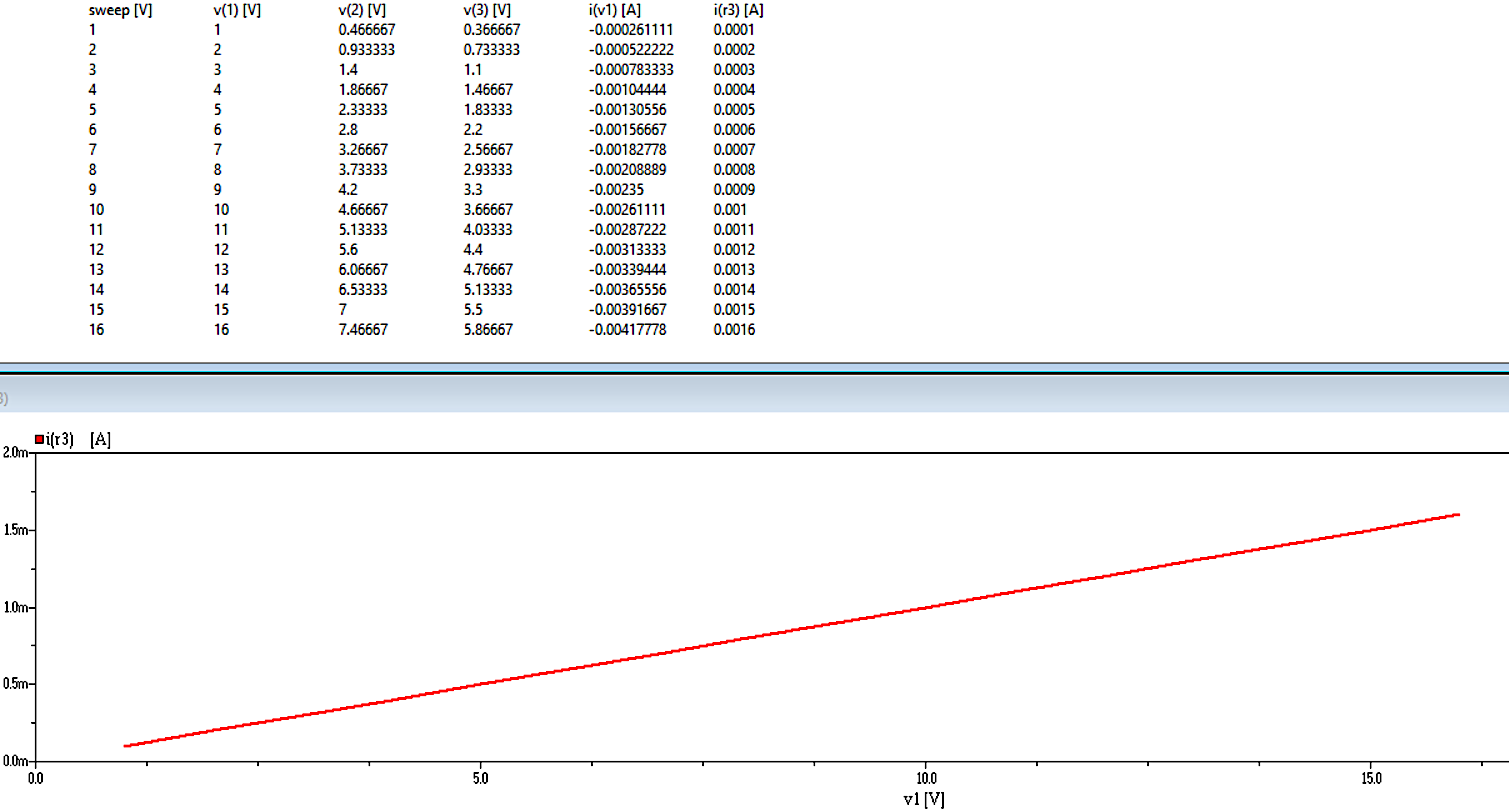

_{Полученные результаты в табличном виде при R5} = 2 кОм:

Делаем вывод, что при _R5 = 2 кОм ток через _R3 не равен нулю.

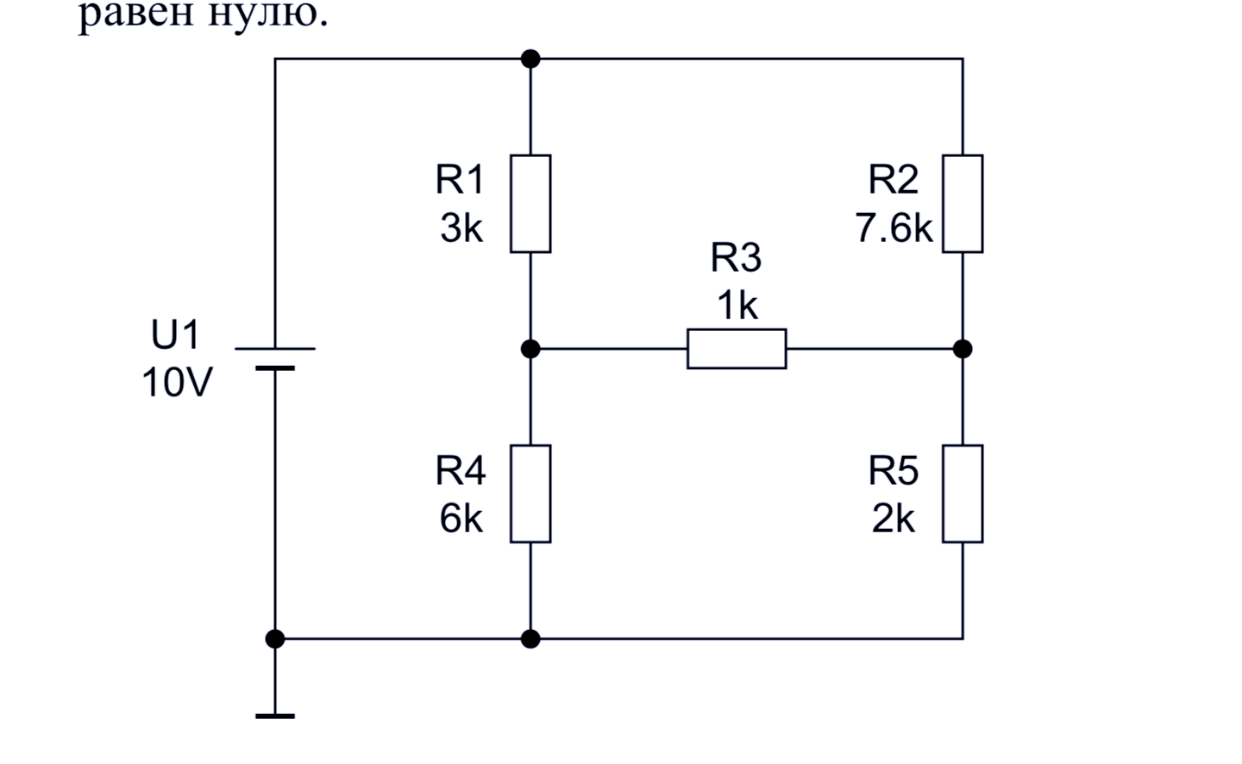

Данная схема эквивалентна мостовой, для которой справедливо следующее соотношение:

Отсюда:

Изменим код

_{Полученный график}

Рис. 3 – ток через резистор R₃

По графику видно, что значение тока через R₃ колеблется в окрестности 0 на уровне шумов, тем самым можно сказать что ток равен нулю.

Таким образом, сопротивление резистора R_5, чтобы ток через R₃ был равен нулю, равняется 15,2 кОм.

Добавим источник напряжения U₂, подключенный последовательно с R₃

U2

Рис. 4 – Схема к заданию 3 при последовательном включении источника U₂

Запишем код

Полученный график

4,58

Рис. 5 – Зависимость тока резистора R₃ при последовательном подключении источника U₂

Таким образом, напряжение, при котором ток на резисторе равен нулю - 4,58 В – данные из таблицы значений по графику в программе.

Подключим источник напряжения U₂, подключенный параллельно с R₃:

U₂

Рис. 6 – Схема к заданию 3 при параллельном включении источника U₂

Запишем код:

Полученный график:

Рис. 7 – Зависимость тока резистора R₃ при параллельном подключении источника U₂

Единственное напряжение U₂ при котором ток через R₃ равен нулю это 0 В.

Ответ:

1. 15,2 кОм;

2. При последовательном соединении: возможно при U₂ = 4,58 В; при параллельном соединении – невозможно.
