МИНОБРНАУКИ РОССИИ

«Челябинский государственный университет»

(ФГБОУ ВПО «ЧелГУ»)

Физический факультет

Кафедра радиофизики и электроники

ОТЧЕТ

ЛАБОРАТОРНАЯ РАБОТА №5

ТЕМА: Прохождение импульса через RC-цепи.

ВЫПОЛНИЛ СТУДЕНТ

Назаров Н.А.

Академическая группа

ФФ-204

Курс

2

(подпись)

« » 2024г.

ПРОВЕРИЛ

Усачев В.К.

ОЦЕНКА:

(подпись)

« » 2024г.

Челябинск

2024

Цель работы: Изучить влияние параметров RC цепи на форму импульсов при прохождении их через цепь.

Ход работы:

варианта

R,Ом

С, нФ

8

215

20

1. RC цепь – фильтр нижних частот

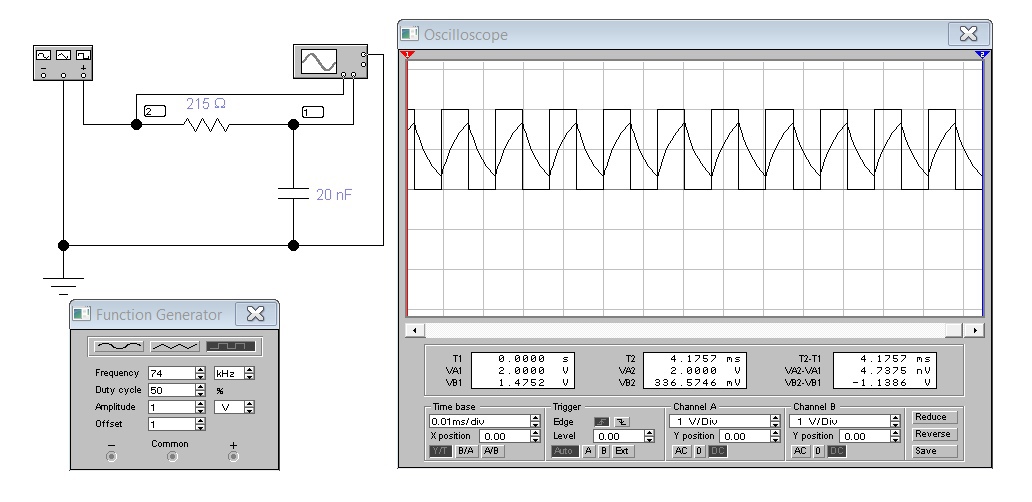

1. Собрать схему, изображённую на рис.1. Величины R и С задаются преподавателем из таблицы 1.

2. Вычислить постоянную времени цепочки τ = RC и вычислить граничную частоту .

3. Выставить частоту импульсов, равную fгр .

4. Установить амплитуду импульсов Um = 1 В.

5. Установить смещение (offset), равное амплитуде Аm, чтобы импульсы были однополярными.

6. Установить длительность импульсов = 0.5 Т (Duty Cycle 50%).

7. Зарисовать полученные импульсы.

8. Выставить частоту в 2 раза больше fгр и зарисовать.

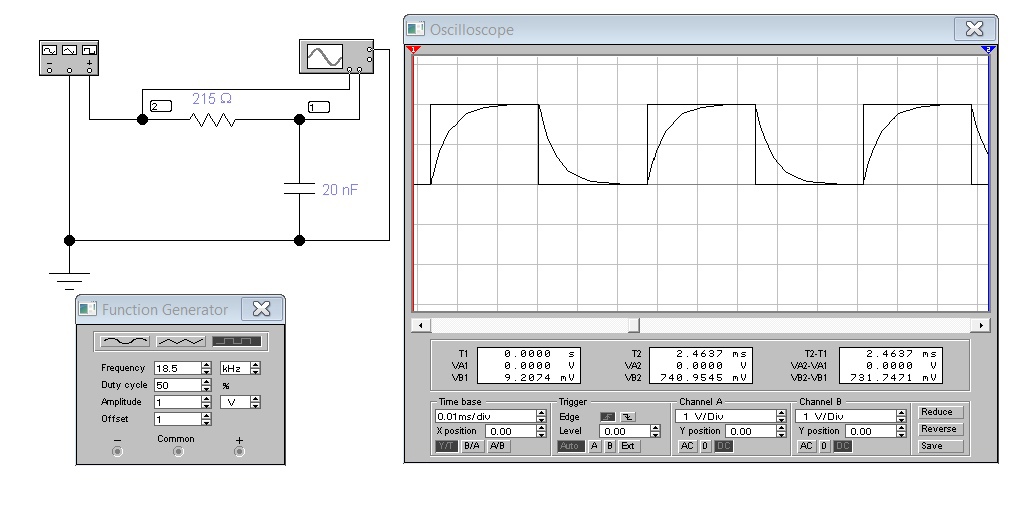

9. Выставить частоту в 2 раза меньше fгр и зарисовать.

10. По заднему фронту импульса графически определить постоянную времени.

В момент времени t = τ значение экспоненты равно ,. По уровню 0,368 определяется значение τ.

Сравним с формулой τ = RC:

Можем видеть, что теоретическое значение сходится с экспериментальным.

2. RC цепь – фильтр верхних частот

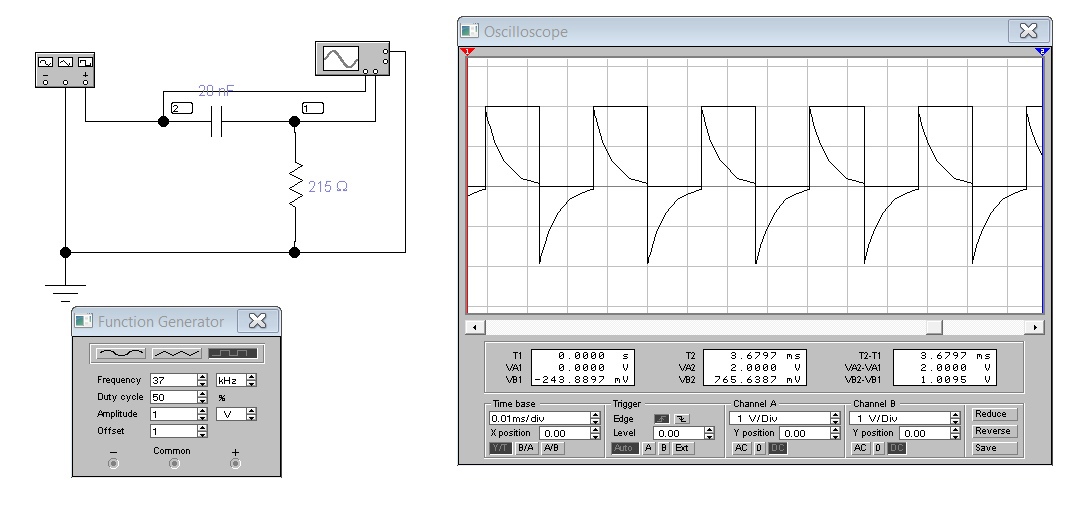

1. Собрать схему, изображённую на рис.2. Величины элементов R и C взять из предыдущей цепи – ФНЧ.

2. Вычислить постоянную времени цепочки τ = RC и вычислить граничную частоту .

3. Выставить частоту импульсов, равную fгр .

4. Установить амплитуду импульсов Um = 1 В.

5. Установить смещение (offset), равное амплитуде Аm, чтобы импульсы были однополярными.

6. Установить длительность импульсов = 0.5 Т (Duty Cycle 50%).

7. Зарисовать полученные импульсы.

8. Выполнить пункты 3 – 7 для импульсов с частотами fгр /2 и 3 fгр.

9. По осциллограммам видно, что произошла ошибка передачи. Значит постоянная RC << τ. Вершина импульса падает до 0 и вместо приёма цифры 1 принимается 0.
