1. Исследование диодного детектора амплитудно модулированных сигналов

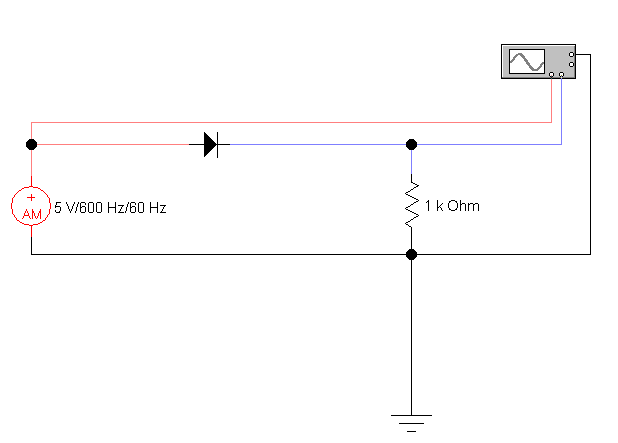

Собрать схему диодного детектора АМ.

1. В амплитудном модуляторе AM1 установить текущее напряжение (carrier amplitude) 5В, несущую частоту f_{н=600 Гц} (carrier frequency), модулирующую частоту f_м=60Гц (modulation frequency), индекс модуляции (modulation index) m=0.7.

2. Сопротивление R1 является нагрузкой для амплитудного детектора. Установить R1=1 кОм.

3. Запустить схему на несколько секунд.

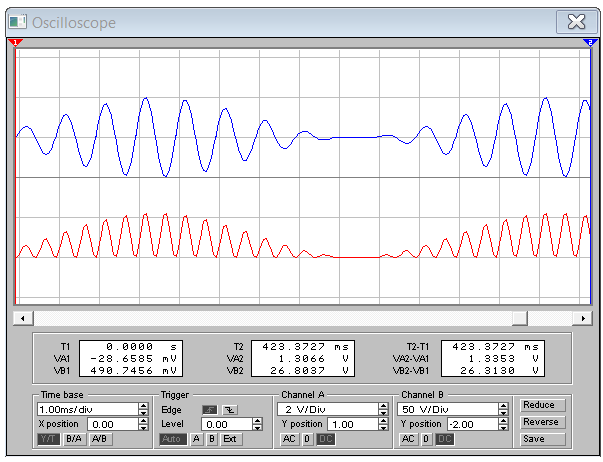

4. Открыть осциллограф (Oscilloscope) и зарисовать с осциллографа сигналы в точке 1 и в точке 2.

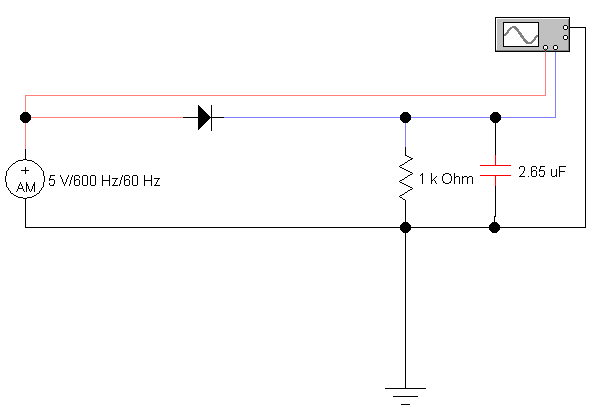

Для сглаживания демодулированного сигнала после диода поставить емкость.

Емкость рассчитать по формуле: , где f_м – частота низкочастотного модулирующего сигнала.

С=2,65258 мкФ

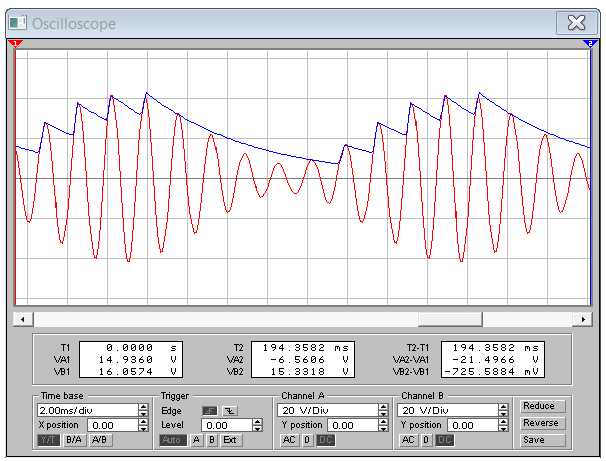

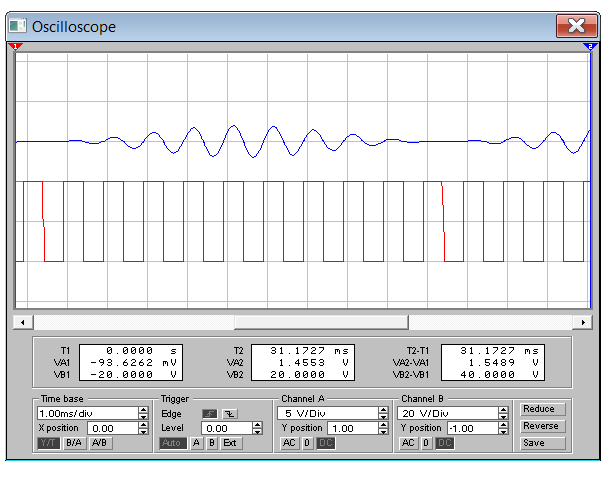

Зарисовать с осциллографа сигналы в точке 1 и в точке 2.

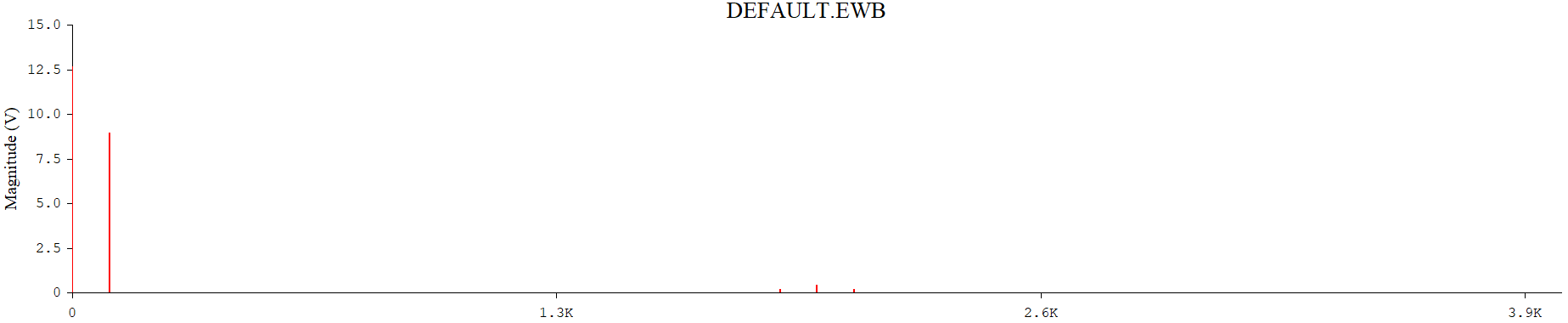

Спектр в точке 1.

Спектр в точке 2.

Нелинейные искажения

При большой величине емкости С разряд емкости будет происходить медленно и напряжение на выходе (на нагрузке) не будет повторять огибающую, то есть будет искажение демодулированного сигнала.

Рассчитать емкость С при сопротивлении нагрузки R = 300 Ом и проверить отсутствие нелинейных искажений.

= 9,02 мкФ

Увеличить ёмкость в два раза и убедится в наличии искажений.

2. Синхронный детектор амплитудно-модулированных сигналов

С инхронное детектирование основано на операции умножения амплитудно-модулированного сигнала на опорный сигнал с частотой несущего сигнала.

Выставить параметры схемы.

Получить на осциллографе и зарисовать сигналы на выходе умножителя и на выходе ФНЧ.

Получить и зарисовать спектр на выходе АМ.

Получить и зарисовать спектр на выходе умножителя.

Частота опорного сигнала может с течением времени изменяться, что вызовет искажения при демодулировании. Для получения опорного сигнала полностью синхронного с несущей АМ сигнала его выделяют из входного АМ сигнала. Это можно сделать с помощью операционного усилителя (ОУ).

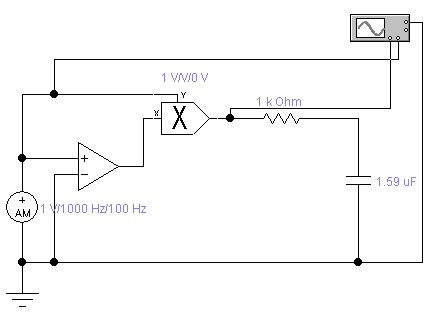

Собрать схему демодулятора. Выставить параметры, указанные на схеме.

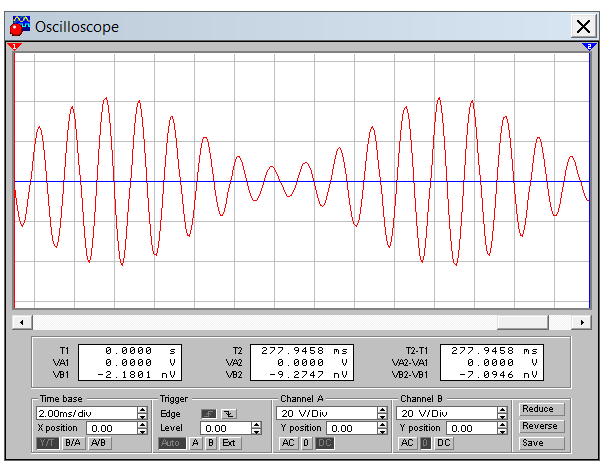

Получить и зарисовать осциллограммы на выходе АМ модулятора и на выходе ОУ.

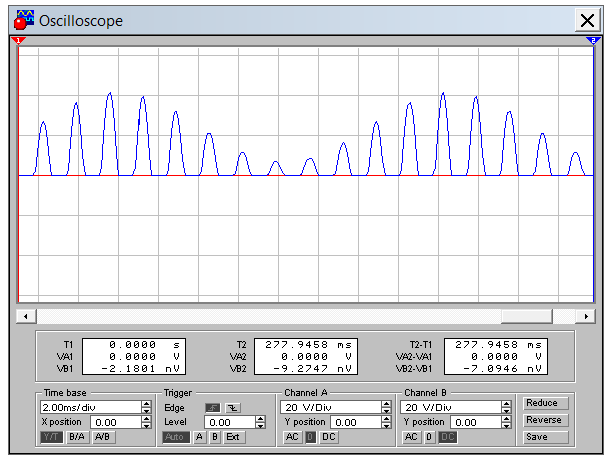

Получить и зарисовать осциллограммы на выходе умножителя и на выходе ФНЧ.

Получить и зарисовать спектр на выходе умножителя.

Получить и зарисовать спектр на выходе ФНЧ.
