МИНОБРНАУКИ РОССИИ

«Челябинский государственный университет»

(ФГБОУ ВПО «ЧелГУ»)

Физический факультет

Кафедра радиофизики и электроники

ОТЧЕТ

ЛАБОРАТОРНАЯ РАБОТА №3

ТЕМА: Гармонический синтез сигналов по его гармоникам

ВЫПОЛНИЛ СТУДЕНТ
Агеев А.А.
Академическая группа	ФФ-204	Курс	2
(подпись) « » 2024г.
ПРОВЕРИЛ
Усачев В.К.
ОЦЕНКА:
(подпись) « » 2024г.

Челябинск

2024

Первая часть работы: Синтез меандра по его гармоникам

Меандром называется прямоугольная последовательность импульсов, у которых длительность импульсов равна половине периода τ = 0,5Т.

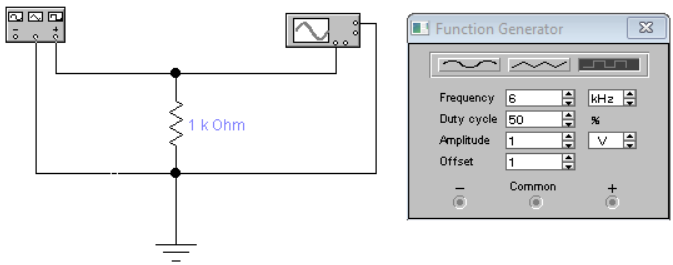

1. Получить спектр меандра, для чего собрать схему.

2. В генераторе установить смещение равное 1В, амплитуду равную 1В, рабочий цикл равный 50%, рабочую частоту равную частоте f₃=6кГц. Установить R1= 1 кОм. Запустить схему на несколько секунд.

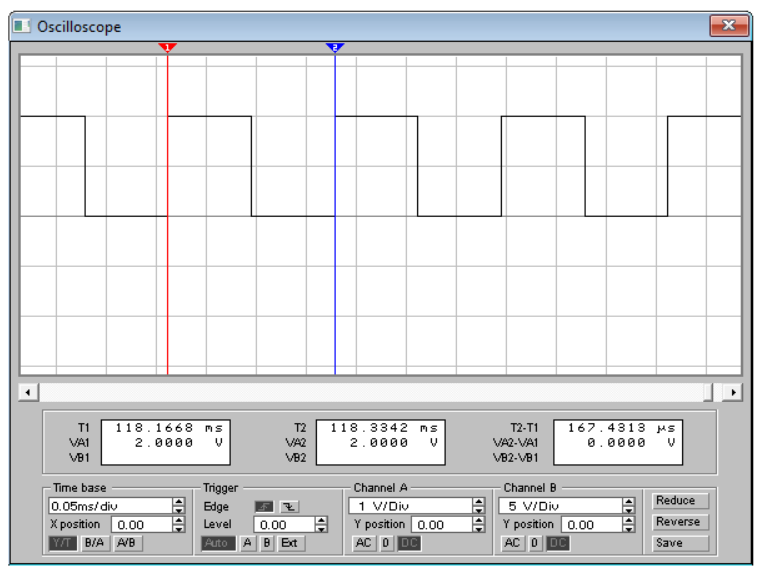

3. Открыть осциллограф. На первом канале (Channel A) установить Time base соответствующее частоте(периоду) импульсов и напряжение 1V/div. Перейти к визиру (кнопка Expand) и зарисовать полученный график.

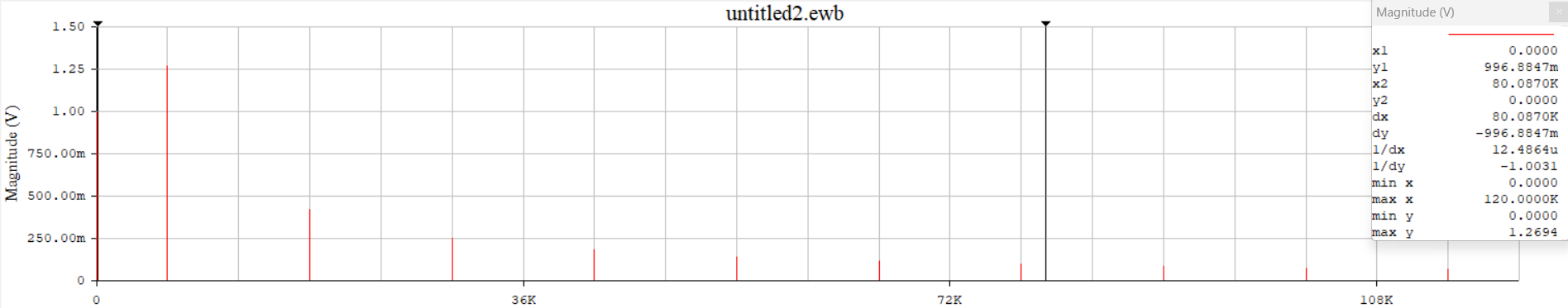

4. Перейти к вкладке Analysis/Fourier. В появившемся окне выставить число гармоник (Number of harmonics) равное 20. Нажать кнопку Simulate.

5. В появившемся окне запустить визир. Измерить и записать в таблицу амплитуды первых пять гармоник.

Таблица 1

№
1	0	996,8847m	0,704904
2	6	1,2694	0,897601
3	18	423,3358m	0,299344
4	30	254,2629m	0,179791
5	42	181,8969m	0,128621

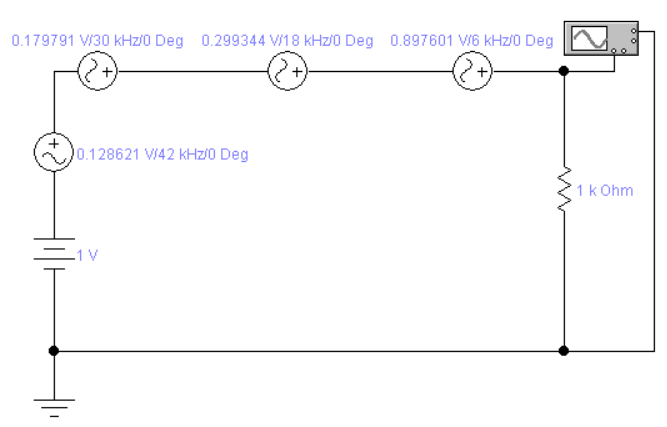

8. Синтезировать меандр по его гармоникам, для этого:

Собрать схему

Установить в соответствии с табл.1 частоту и напряжение на генераторах переменного тока (Voltage source), где - нулевая гармоника (постоянная составляющая); f₁ – первая гармоника и т.д. Установить R1=1 кОм.

В генераторах, указанных на схеме рис.4 величины напряжения задаются не амплитудным, а действующим значением U_d , поэтому в таблице амплитудные значения гармоник пересчитываются в действующие. Постоянное напряжение не пересчитывается, потому что величина постоянного напряжения и есть действующее значение.

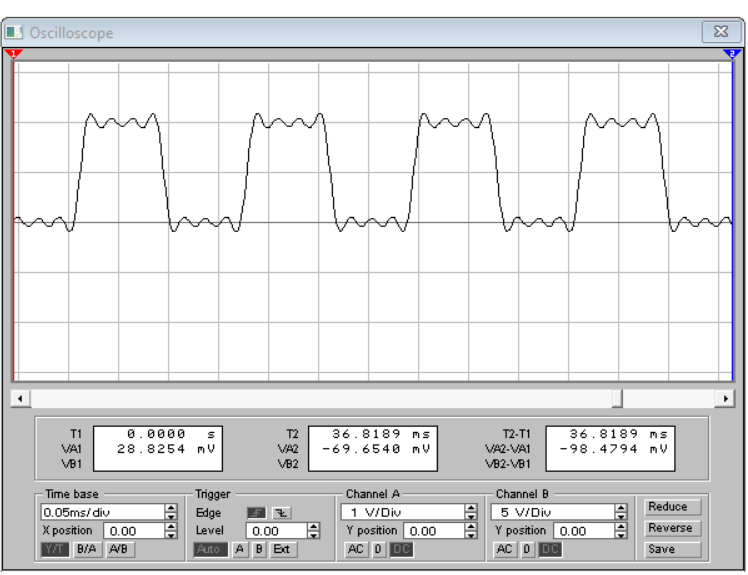

Запустить схему на несколько секунд. Открыть осциллограф и зарисовать график.

Вторая часть работы: Синтез прямоугольных импульсов по его гармоникам.

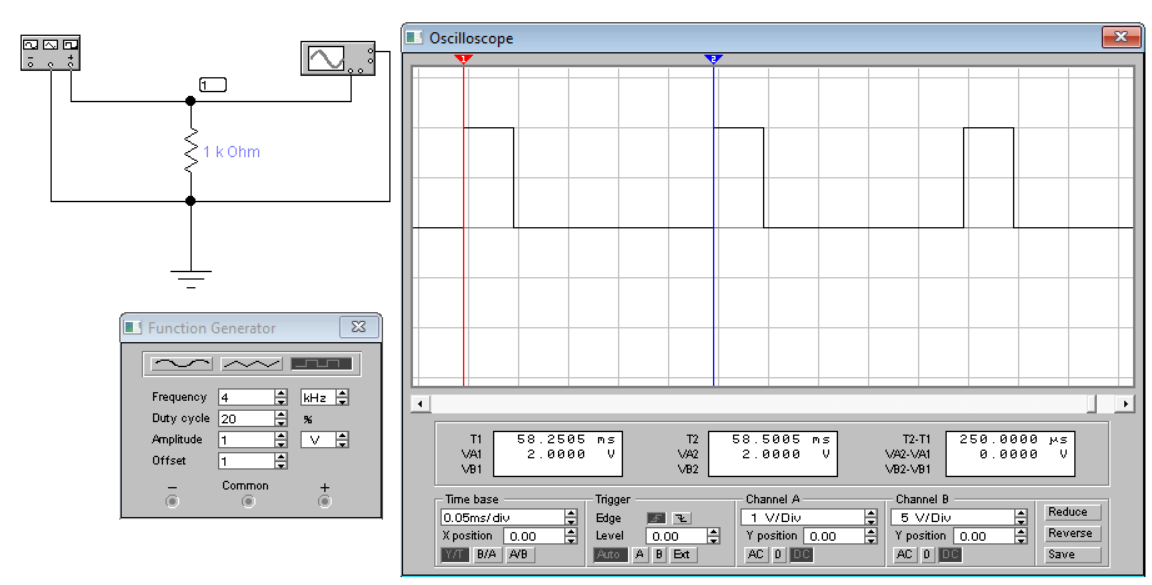

Параметры импульсов: τ= 0,2Т и частота f₁=4кГц.

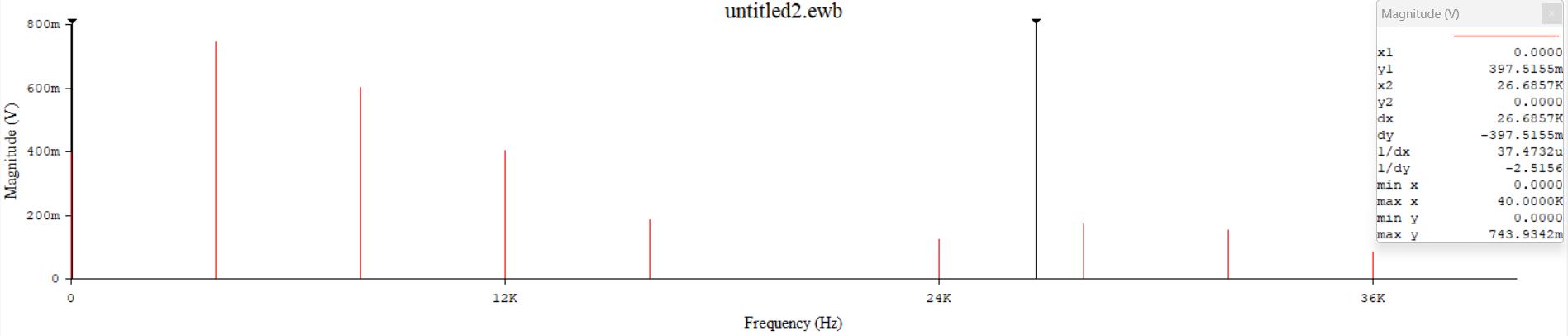

Определить параметры гармоник первого лепестка спектра. Данные занести в таблицу.

Таблица 2

№
1	0	397,5155m	0,281086
2	4	743,9342m	0,526041
3	8	602,3198m	0,425904
4	12	402,0632m	0,284302
5	16	186,7026m	0,132019

Импульсы синтезируются по формуле:

,

то есть суммируются косинусы, а генераторы, используемые в EWB выдают синус. Чтобы они выдавали cos, надо поставить угол 90°, как показано на рис.6. Поэтому в генераторе для каждой гармоники поставить угол (Deg) 90°.

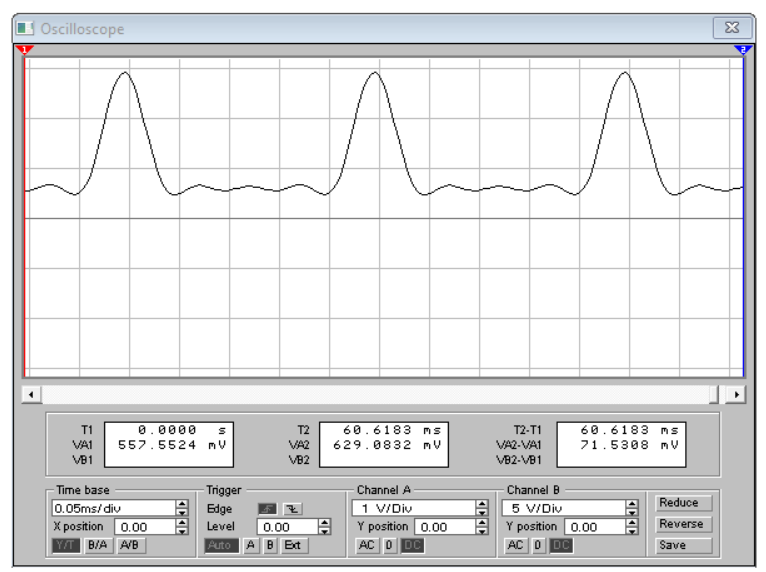

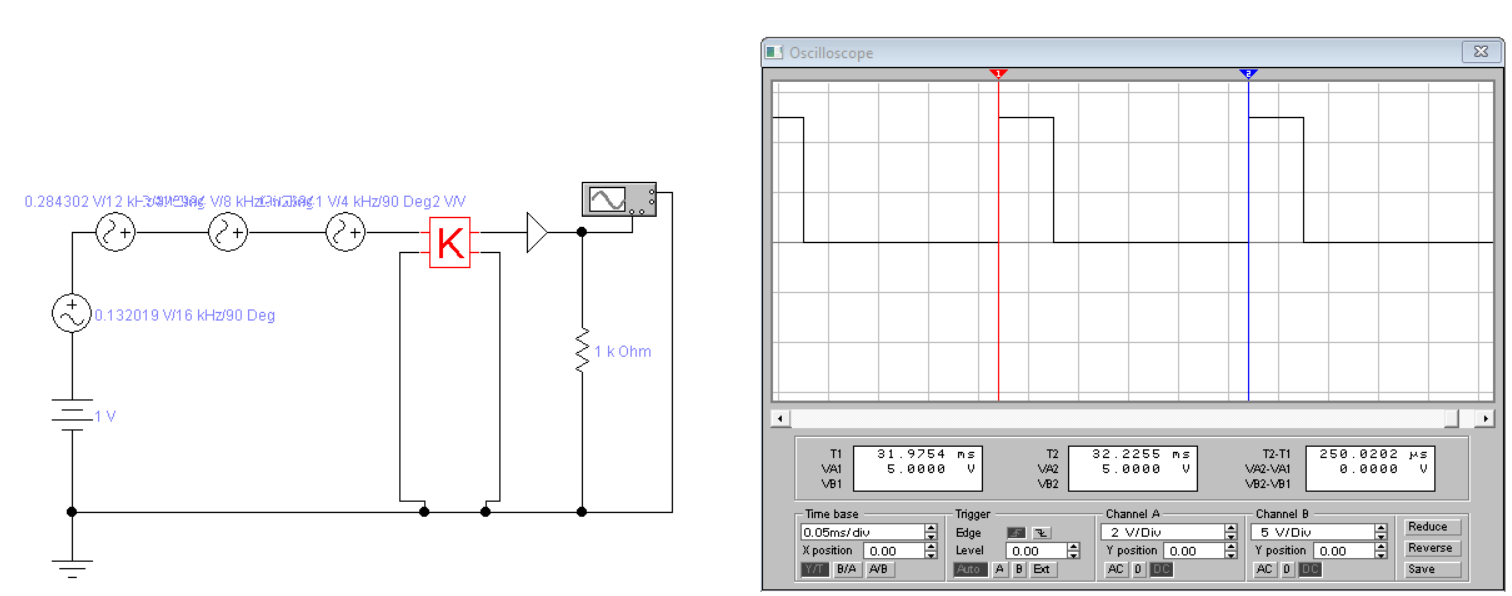

Собрать схему синтеза импульсов из гармоник. Получить синтезированные импульсы, зарисовать.
