лаб2_сети
.docxМИНОБРНАУКИ РОССИИ
«Челябинский государственный университет»
(ФГБОУ ВПО «ЧелГУ»)
Физический факультет
Кафедра радиофизики и электроники
ОТЧЕТ
ЛАБОРАТОРНАЯ РАБОТА №2
ТЕМА: Выпрямитель напряжения
ВЫПОЛНИЛ СТУДЕНТ |
|||
|
|||
Назаров Н. А. |
|||
|
|||
Академическая группа |
ФФ-204 |
Курс |
2 |
|
|||
(подпись)
« » 2024г. |
|||
|
|||
ПРОВЕРИЛ |
|||
|
|||
Усачев В.К. |
|||
|
|||
|
|||
ОЦЕНКА: |
|||
|
|||
|
|||
(подпись)
« » 2024г. |
|||
Челябинск
2024
Схема однополупериодного выпрямителя.
В генераторе установить амплитуду равную Um = 10V, рабочую частоту равную
.
Установить R
= 100 Ом запустить схему, зарисовать
полученные графики.
Подключить параллельно резистору конденсатор С = 200 мкФ, зарисовать полученные графики и измерить с помощью осциллографа значение напряжения пульсаций UП .
Для
сопротивления R1
равного 100 Ом рассчитать ёмкость С при
напряжении пульсации
.
Конденсатор через открытый диод будет заряжаться. В точке А конденсатор зарядится до величины Um. В этот момент диод закроется, так как со стороны конденсатора напряжение на диоде будет +Um, а с другой стороны диода (с генератора) синусоида U(t) начнет убывать и U(t) < Um . В этом случае напряжение между электродами диода поменяет полярность и диод закроется.
После
закрывания диода конденсатор разряжается
через сопротивление по экспоненте:
до момента t.
Напряжение пульсаций, согласно рис.3, определяется как
,
где
.
На
основании этих соотношений получить
формулу для вычисления емкости С, считая
.

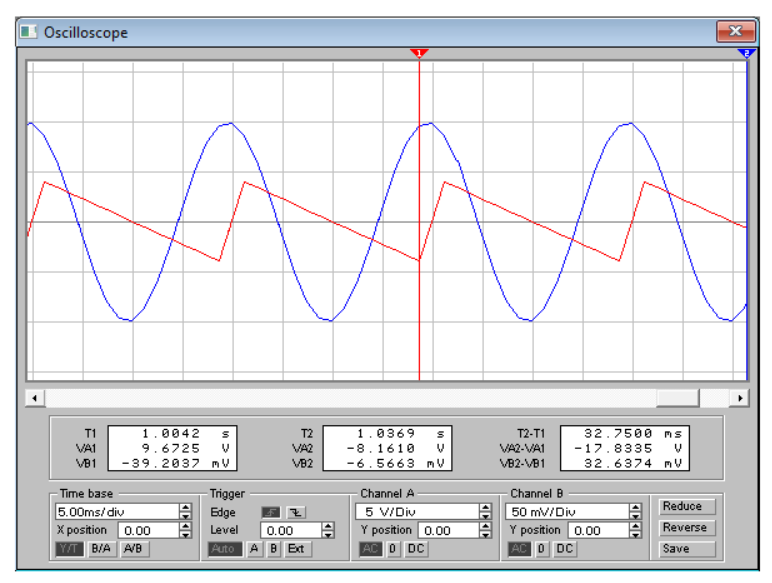

Поставить рассчитанную емкость, затем запустить схему, зарисовать полученные графики и измерить с помощью осциллографа значение напряжения пульсаций UП. (На фоне большого выпрямленного постоянного напряжения пульсации будут незаметны. Чтобы их увидеть и измерить надо убрать постоянную составляющую. Для этого надо переключить вход осциллографа с DC на AC и затем увеличивать чувствительность осциллографа.)

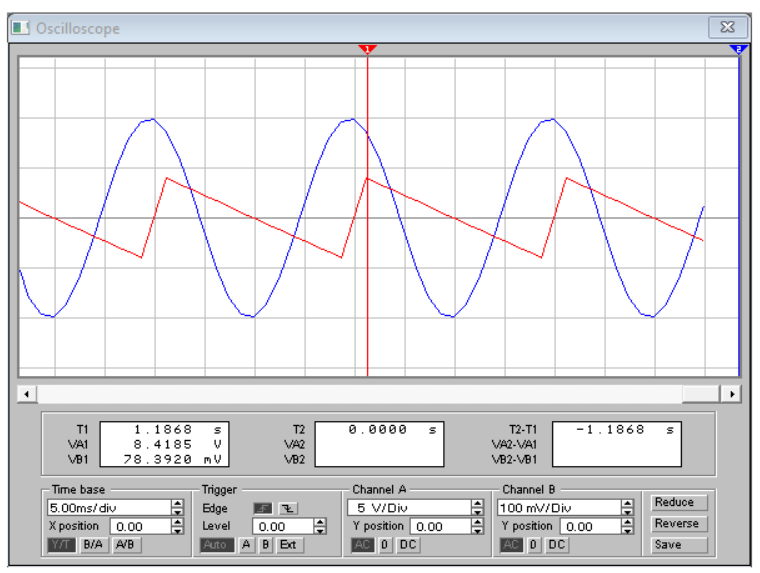

Установить сопротивление R равным 50 Ом и измерить значение напряжения пульсаций. Сделать выводы.
Собрать схему двухполупериодного выпрямителя мостикового типа на четырех диодах. Установить R = 100 Ом и зарисовать полученную осциллограмму напряжения на выходе. Затем поставить рассчитанную емкость и измерить значение напряжения пульсаций. Сравнить полученные пульсации с пульсациями однополупериодного выпрямителя.
