Эскизы деталей

Эскиз (от франц. esquisse – предварительный набросок) – чертеж временного характера, выполненный от руки без применения чертежных инструментов, без точного соблюдения масштаба (в глазомерном масштабе), но с соблюдением пропорций элементов детали. При этом сохраняются все правила прямоугольного проецирования, правила оформления чертежей (стандарты на линии, на выполнение разрезов, на нанесение размеров). По содержанию к эскизам предъявляются такие же требования, как и к рабочим чертежам.

Перед составлением эскиза следует осмотреть деталь, понять её назначение и обдумать, какие именно изображения следует выполнить. Необходимо решить, какое изображение принять за главный вид, сколько и каких разрезов необходимо выполнить, чтобы дать наиболее полное представление о конструктивных особенностях детали при наименьшем количестве изображений.

Эскиз необходимо выполнять очень аккуратно. Чем больше эскиз будет похож на чертеж, изготовленный с помощью чертежных инструментов, тем выше его ценность.

Эскизы используются как при конструировании новых изделий, так и в производстве. Например, при аварийном ремонте изделия новая деталь может быть изготовлена по эскизу, а не по чертежу. Выполнение эскиза занимает значительно меньше времени, чем выполнение рабочего чертежа.

Студентам выполнять эскиз рекомендуется на простой писчей бумаге в клетку, но обязательно на формате А4 или А3.

Каждая деталь должна быть изображена на отдельном формате. При выборе размера изображения учитывают сложность детали, а также возможность и удобство нанесения размеров.

Последовательность выполнения эскиза

Эскизы выполняют с оригинальных, типовых и стандартных деталей.

Оригинальными считают детали, у которых ни изображения, ни размеры не являются стандартными. Для типовых деталей установлены определенные изображения и правила нанесения размеров. К таким деталям относят пружины, зубчатые колеса, рейки, звездочки цепных передач и др. Стандартными являются детали, у которых и форма, и размеры стандартные (например, крепежные детали).

Выполнение эскиза детали можно разбить на следующие этапы:

• подготовительный;

• выполнение изображений;

• нанесение размеров, шероховатости поверхностей;

• проверка, выполнение всех надписей и окончательное оформление эскиза.

Эскизы оригинальных деталей

1– й э т а п – подготовительный.

Выявляют назначение и положение детали в сборочной единице, устанавливают ее название. Изучают наружную и внутреннюю форму, устанавливают наличие стандартных элементов (например, шестигранников под гаечный ключ), резьбовых частей, отверстий и их расположение. Определяют материал детали, основные технологические процессы (литье, штамповка, ковка, прессование, резание), которые были применены при ее изготовлении. Изучая форму детали, мысленно расчленяют ее на составляющие элементы. Определяют, какими геометрическими фигурами являются эти элементы.

Устанавливают количество и состав изображений (видов, разрезов, сечений), необходимых для полного отображения на чертеже ее наружной и внутренней формы. Выбирают главное изображение. Главное изображение должно содержать наибольшую информацию об устройстве детали.

Подготавливают лист бумаги и определяют, как (горизонтально или вертикально) следует расположить большую его сторону для выполнения эскиза.

2 – й э т а п – выполнение изображений.

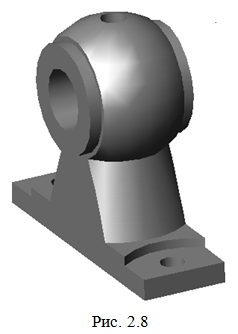

Рассмотрим последовательность действий на примере выполнения эскиза стойки, рис. 2.8.

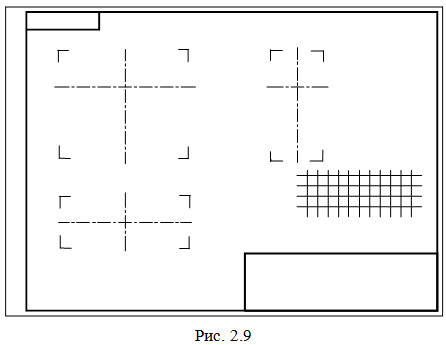

На листе бумаги вычерчивают рамку и прямоугольники для основной и дополнительной надписей, а затем наносят тонкими линиями габаритные прямоугольники изображений, соблюдая проекционную связь (рис. 2.9). Между ними оставляют достаточные промежутки для нанесения размеров. Работу рекомендуется выполнять карандашом F или HB (Т или ТМ).

Внутри габаритных прямоугольников проводят оси симметрии (если деталь симметрична), центровые и осевые линии. Оси проводят тонкими штрихпунктирными линиями.

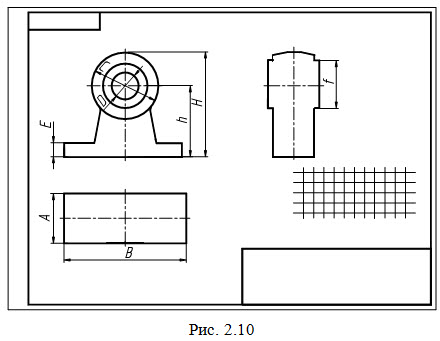

Вычерчивают видимые очерки основных элементов детали на всех изображениях, соблюдая проекционную связь (рис. 2.10). При этом в возможно большой степени используют линии сетки, имеющейся на бумаге. Центры кругов, как правило, помещают в точках пересечений линий сетки. Окружности больших размеров можно проводить циркулем с последующей их обводкой от руки.

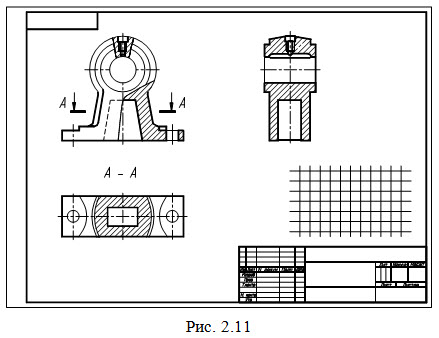

Выполняют разрезы и сечения (рис. 2.11).

Проверяют построения и при необходимости вносят исправления. Обводят изображения. Выполняют штриховку разрезов и сечений. Наносят условное изображение резьбы.

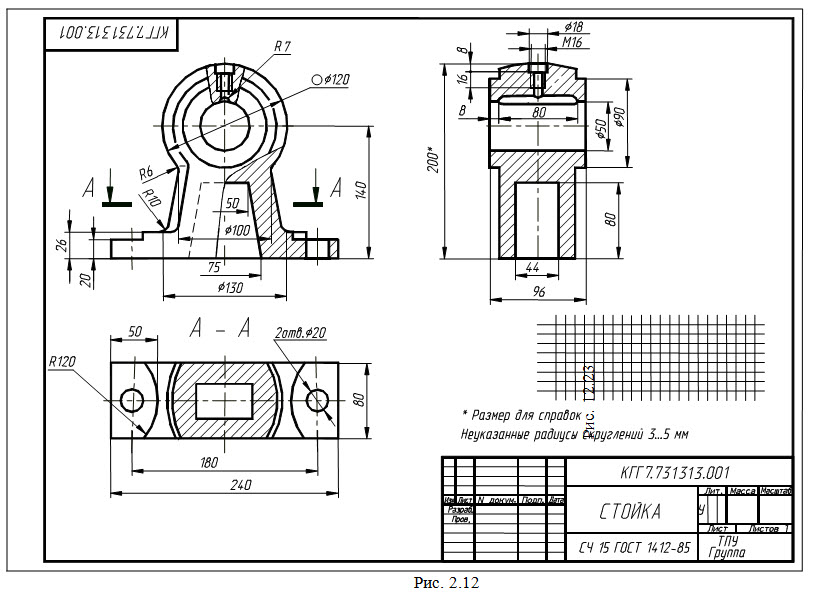

3– й э т а п – нанесение размеров (рис. 2.12).

Намечают размерные базы и проводят выносные и размерные линии для размеров, определяющих величину каждого элемента детали и расстояние от него до базы.

Обмеряют деталь, корректируют размеры, если они сопряжены с размерами других деталей. Сопоставляют размеры, полученные путем обмера, с рекомендуемыми (из таблицы размерных рядов) и наносят на эскизе рекомендуемые, но близкие к измеренным.

Если необходимо, по справочным таблицам определяют шероховатость поверхностей и наносят ее условные обозначения.

Обозначают разрезы, сечения, местные виды и выносные элементы.

4 – й э т а п – проверка и окончательное оформление эскиза.

Проверяют эскиз, вносят исправления, если обнаруживают ошибки, заполняют основную надпись, дополнительную графу и таблицы, если они необходимы.

Определяют материал детали и записывают его в основную надпись.

В случае, когда деталь принадлежит к числу стандартных или типовых, выполнение эскиза упрощается. Количество и состав изображений, а также нанесение размеров на них, определены стандартами. Размеры, полученные в результате обмера, заменяют близкими к ним, взятыми из таблиц соответствующего стандарта.
