Назначение и содержание сборочных чертежей
Чертежи сборочных единиц разрабатывают на всех стадиях проектирования изделий, причем на стадии разработки проектной документации разрабатывают чертежи общего вида, а на стадии выполнения рабочей документации – сборочные чертежи.
Сборочный чертеж – чертеж, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки, обработки в собранном виде и контроля. По нему ведутся сборочные работы, соединяются детали в сборочные единицы, затем сборочные единицы и детали в готовое законченное изделие и контролируются эти работы.

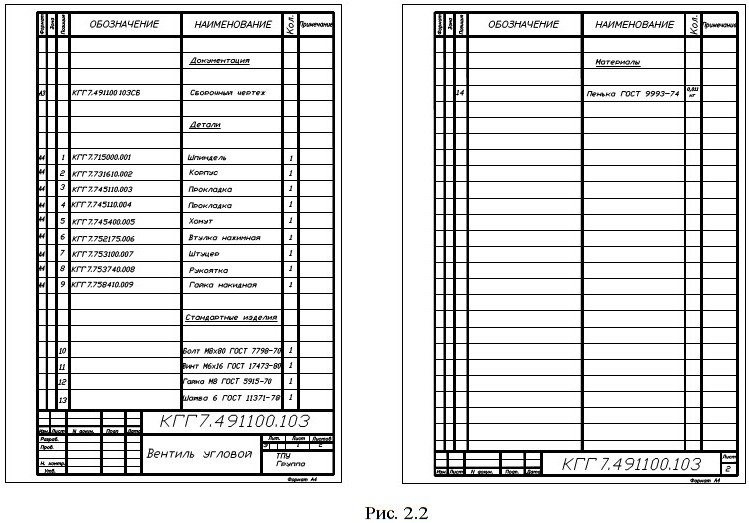

По сборочным чертежам можно представить взаимосвязь составных частей и способы соединения деталей (рис. 2.1). Состав изделия определяется спецификацией (рис. 2.2).
Чертежи общего вида входят в комплект технической документации; непосредственно в производственные цеха они не поступают, а предназначаются для разработки по ним чертежей деталей, сборочных единиц и спецификаций в конструкторском бюро. По этим чертежам можно представить не только взаимосвязь и способы соединения деталей, но и форму всех элементов деталей и их модификаций, составляющих данное изделие.
Сборочный чертеж (рис. 2.1) должен содержать:
изображения, дающие представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу, и обеспечивающие возможность осуществления сборки и контроля сборочной единицы. Допускается на сборочных чертежах помещать дополнительную схему соединения и расположения составных частей изделия;
размеры изделия;

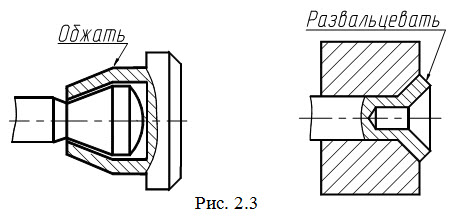

указания о способе соединения деталей в неразъемных соединениях (рис. 2.3);
номера позиций составных частей, входящих в изделие.
Сборочный чертеж выполняют на стандартном формате листа бумаги. Размер формата выбирается в зависимости от размеров изделия и количества входящих в него деталей.
Количество изображений на сборочном чертеже должно быть минимальным, но достаточным для полного представления об устройстве изделия. На сборочном чертеже могут быть указаны данные о работе изделия и о взаимодействии его частей.
Если изделие проецируется в форме симметричной фигуры, рекомендуется соединять половину вида с половиной соответствующего разреза. При выполнении чертежей сложных изделий следует применять дополнительные виды, разрезы и сечения. Изделие на сборочном чертеже изображают в рабочем положении или в том, которое оно занимает в процессе сборки.
При выполнении сборочных чертежей изделий применяется основная надпись по форме 1.
На сборочном чертеже изделия наносят следующие размеры:
габаритные – наибольшие размеры, определяющие высоту, длину и ширину изделия. Если какой-либо из этих размеров имеет переменное значение, то на чертеже наносят два значения данного размера. Высота вентиля, например, имеет два значения: при закрытом положении клапана – минимальное значение и при полностью открытом – максимальное значение;
установочные и присоединительные – размеры, необходимые для правильной установки изделия на месте монтажа или присоединения к другому изделию (диаметры центровых окружностей и отверстий для крепления, размеры присоединительных резьб и т.п.);
эксплуатационные – размеры, указывающие крайние положения движущихся частей изделий, размеры под ключ, размеры отверстий для прохода жидкости и диаметры проходных отверстий вентилей и т. п.;

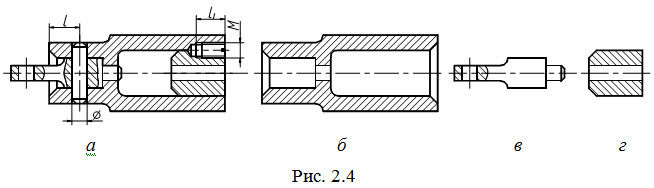

подлежащие
выполнению по данному чертежу. Эти
размеры наносят в тех случаях, когда
чертеж предусматривает работы в процессе
сборки или после ее окончания (совместное
сверление и развертывание отверстий
под штифты, сверление и нарезание резьбы
под винты, шпильки и другие крепежные
изделия, совместное растачивание,
шлифование, притирка и т. п.). К размерам,
подлежащим выполнению по такому чертежу,
относятся, например, размер диаметра
отверстия под штифт, которое засверливают
на расстоянии l и размер резьбы M на
длину l1 под стопорный винт (рис. 2.4, а).
На рабочих чертежах деталей, входящих
в изделие, отверстия не изображаются
(рис. 2.4, б, в, г).
