Лабораторная работа № 1

РАЗРАБОТКА АВТОМАТИЗИРОВАННЫХИЗМЕРИТЕЛЬНЫХ СИСТЕМ НА БАЗЕТЕХНОЛОГИИ ВИРТУАЛЬНЫХ ПРИБОРОВ

Цель работы: изучение принципа построения и получение практических навыков реализации программного обеспечения автоматизированных информационно-измерительных систем на базе технологии виртуальных измерительных приборов

Теория:

Преимущество и эффективность виртуальных измерительных технологий состоит в возможности программным путем, опираясь на мощь современной компьютерной техники, создавать разнообразные приборы, измерительные системы и программно-аппаратные комплексы, легко перестраивать их к изменяющимся требованиям, уменьшить материальные затраты и время на разработку. При этом создаваемая измерительная система может быть оптимальным образом адаптирована для решения поставленных задач с учетом их особенностей.

Таким образом, при использовании виртуальных измерительных технологий ЭВМ становится неотъемлемым компонентом автоматизированных измерительных и управляющих систем. Благодаря этому появляется возможность интегрировать измерительную систему с телекоммуникационными сетями и обеспечить, тем самым, дистанционный доступ к измерительной системе и дистанционное управление реальными физическими объектами.

Гибкость и функциональность измерительной системы, построенной на основе технологии ВИП, позволят при необходимости достаточно легко модернизировать программное обеспечение: изменять внешний вид лицевой панели, алгоритмы процедур измерения и обработки данных и т.д. При разработке и построении ВИП, выбор устройства ввода/вывода осуществляется с учетом следующих основных факторов: 1) функциональное назначение устройства (тип подключаемых источников сигналов; измерение аналоговых сигналов; генерация аналоговых сигналов; ввод/вывод дискретных сигналов и т.д.); 2) технические характеристики (количество измерительных каналов; максимальная частота дискретизации; разрядность АЦП и ЦАП и т.д.); 3) функциональные возможности (возможность одновременного ввода/вывода данных, возможность синхронизации измерительных процессов по сигналам внешних устройств и т.д.); 4) совместимость с существующими средами программирования.

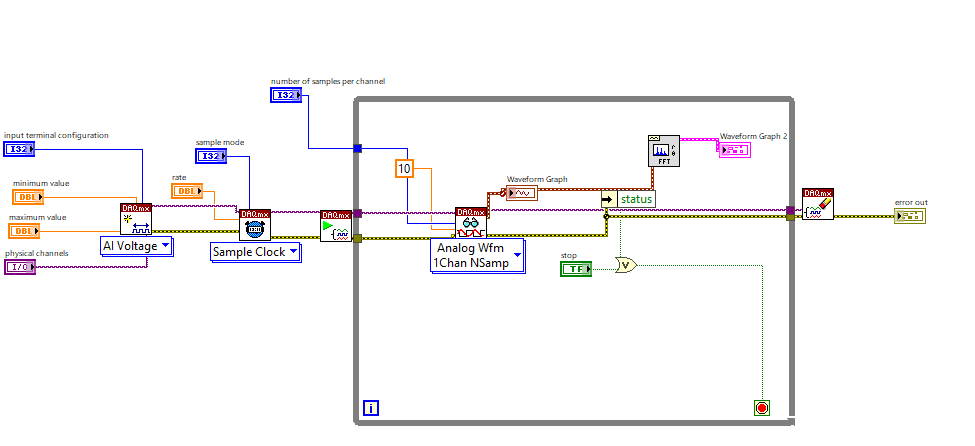

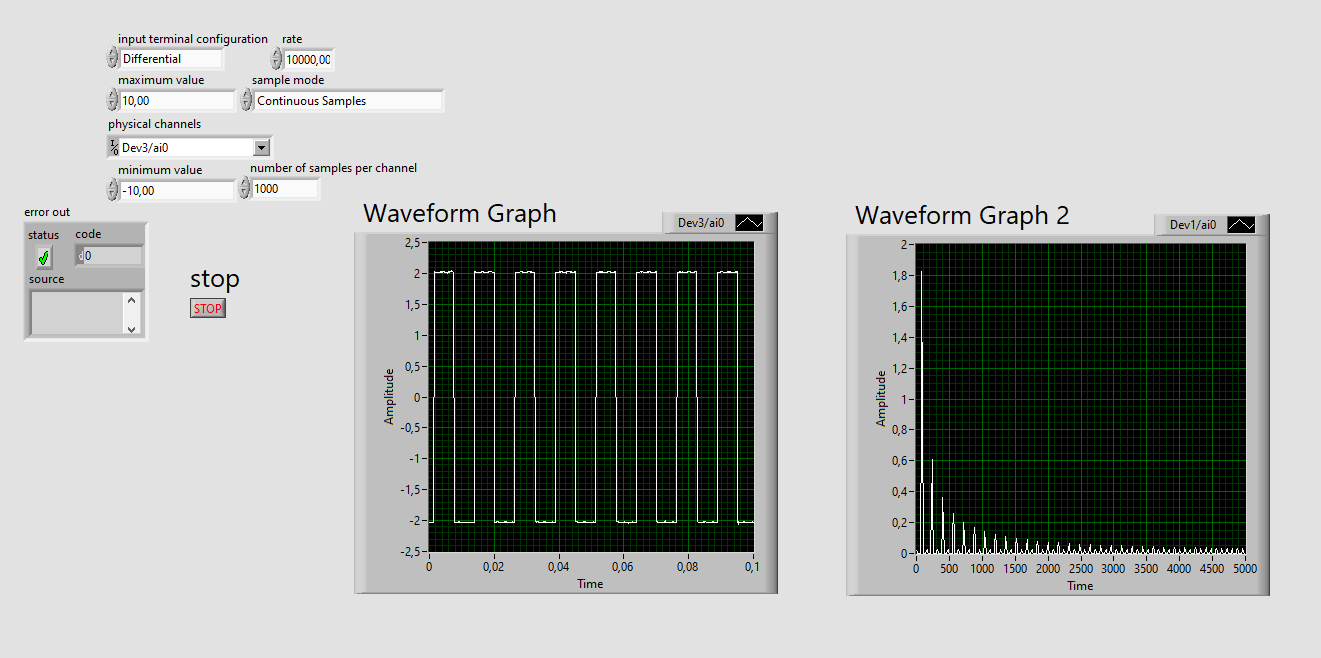

Задание 1: Реализовать программное обеспечение для управления процессом измерения аналогового напряжения при использовании устройства ввода-вывода общего назначения

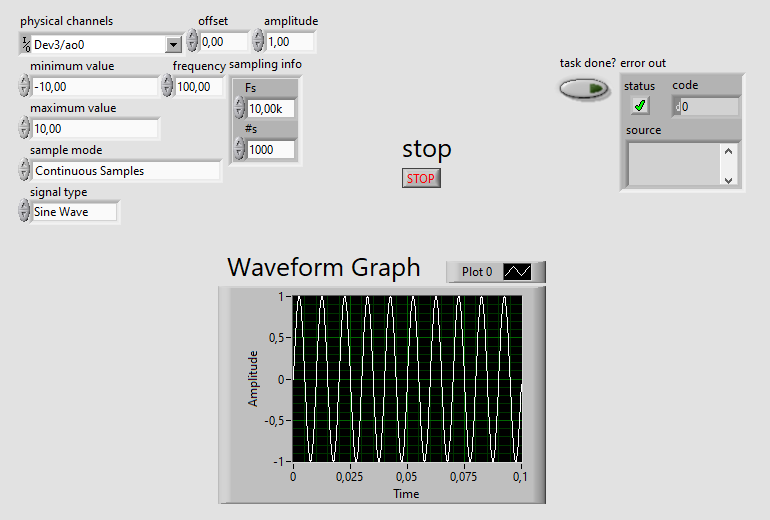

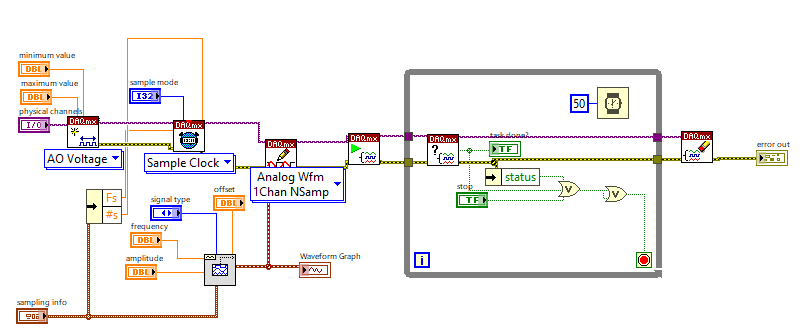

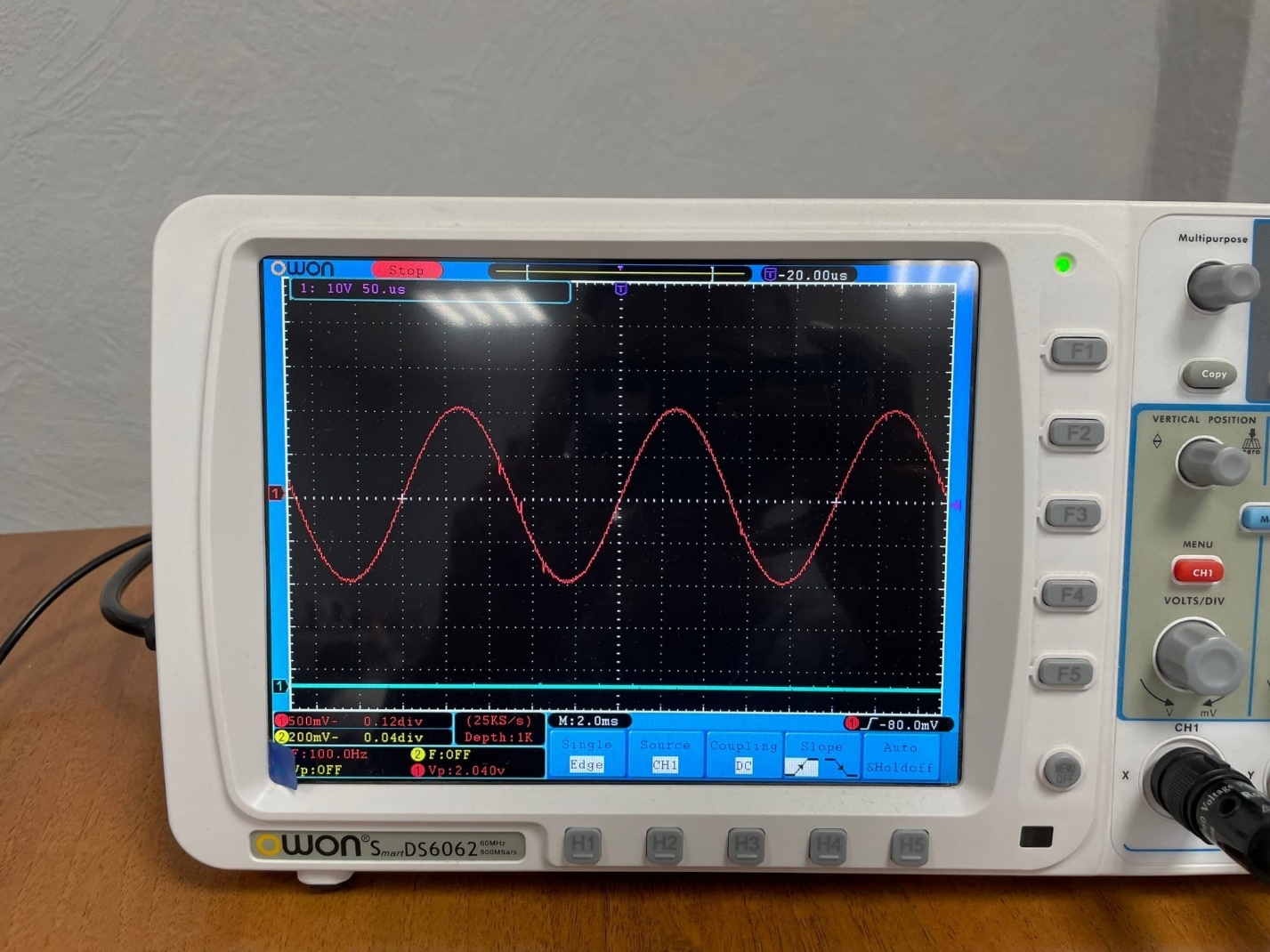

Задание 2: Реализовать генерацию аналоговых сигналов с использованием канала ЦАП устройства ввода-вывода
