Заключение

В данной курсовой работе была рассчитана принципиальная схема канала яркостного сигнала видеоусилителя модуля цветности МЦ-3. Также для подсчитанных каскадов была подобрана элементная база, все данные радиоэлементы расписаны с указанием номиналов и допусков. Проведен сравнительный анализ совершенствования данной аппаратуры в телевизорах 4-6-го поколений. Результатом курсовой работы являются принципиальная схема канала яркостного сигнала видеоусилителя, его функциональная схема, а также структурная схема модуля цветности МЦ-3.

Conclusion

In this course work was calculated the circuit diagram of the channel of the luminance signal of the video amplifier color module CM-3. Also, for the calculated cascades, the element base was selected, all these radio elements are painted with the ratings and tolerances. A comparative analysis of the improvement of this equipment in televisions of 4-6th generations is carried out. The result of the course work is a circuit diagram of the channel of the luminance signal of a video amplifier, its functional diagram, as well as a structural diagram of the color module CMs-3.

Список использованных источников и литературы

1. Громов Н.В. Телевизоры цветного изображения: Справочная книга. – Л.: Лениздат, 1987. – 270с.

2. Бриллиантов Д.П., Куликов Б.Н., Роксман М.А. Переносные цветные телевизоры: Справочник/Под ред. Д.П. Бриллиантова. – М.: Радио и связь, 1989. – 304 с.

3. Ельяшкевич С.А. Цветные телевизоры ЗУСЦТ: Справ. пособие. –М.: Радио и связь, 1990. – 143 с.: ил. – ISBN 5-256-00202-3.

4. Ельяшкевич С.А., Пескин А.Е. Телевизоры 3УСЦТ, 4УСЦТ, 5УСЦТ. Устройство, регулировка, ремонт. Издание первое М.: МП “Символ-Р” (приложение к журналу “Радио”). 1993 - 224 с.

5. Бродский М.А. Цветные телевизоры. – 2-е изд., стереотип. – Мн.: Выш. шк., 1994. – 271с.

6. Whitaker J. Standard Handbook of Video and Television Engineering/ J. Whitaker, B.K. Benson [et all] – London: McGraw-Hill Professional, 2003. – №4. – 1344 p.

7. Keith J. Dictionary of Video and Television Technology/ J. Keith, V. Tsatsulin. – New York: Elsevier Science, 2004. – 327 p.

8. Trundle B. Newnes Guide to Television and Video Technology/ B. Trundle. – Boston: Newnes, 2005. – 464 p.

9. Киш-Сёлдеми Ференц. Новое в технике телевизионного приема. Пер. с венгер. - М.: Связь, 1976. – 112 с.

10. Росс Д. Телевизоры и мониторы. Ремонт, устройство и техническое обслуживание. ДМК Пресс, 2004. – 736 с.

Приложения

Приложение 1. МЦ-3. Схема электрическая структурная

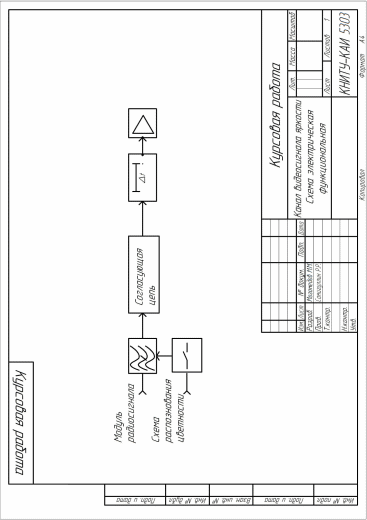

Приложение 2. Канал видеосигнала яркости. Схема электрическая функциональная

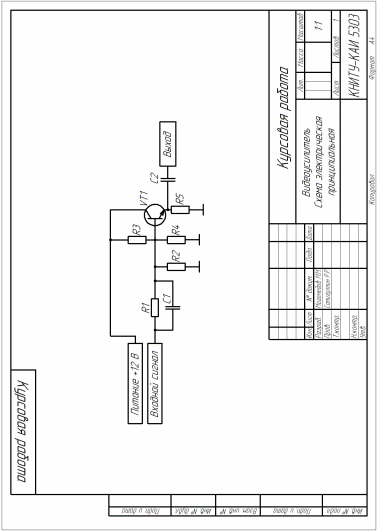

Приложение 3.Видеоусилитель. Схема электрическая принципиальная
