1.3 Устройство формирования импульсов гашения
Устройство формирования импульсов гашения на время обратного хода строчной и кадровой разверток собрано на транзисторе VT4, работающем в ключевом режиме. Строчные импульсы обратного хода (СИОХ) поступают на базу VT4 через контакт11 соединителя Х4(А3), амплитудный ограничитель R1, VD1, VD2 и резистор R21; а кадровые - через контакт 10 соединителя Х4(А3) и резистор R15.
Эти импульсы отпирают транзистор VT4, и на его нагрузке образуются импульсы отрицательной полярности, которые с резистора R28 поступают через резисторы R51, R56, R61 на вывод 15, 13, 11 микросхемы D2, где усиливаются совместно с сигналом основных цветов, обеспечивая надежное гашение лучей во время обратного хода.

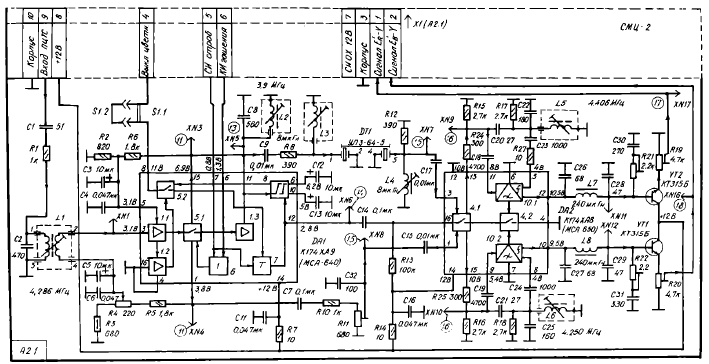

Рис. 1.2 – Электрическая принципиальная схема субмодуля цветности СМЦ-2
1.4 Схема режекции и выключения цвета
Для подавления цветовых поднесущих в видеосигнале в схему яркостного канала введены режекторные фильтры L2, С3 и L2C4, настроенные соответственно на частоте 4,02 МГц, что соответствует желтой полосе в синей строке, и 4,68 МГц – соответствует голубой полосе в красной строке.
На транзисторе VT1 собрана схема автоматического включения/выключения режекторных фильтров. При приеме цветного изображения управляющее напряжение с вывода 8 микросхемы D1 в СМЦ-2 поступает через перемычку S1.2, контакт 4 соединителя Х1(А2), резистор R9 в МЦ-3 на базу транзистора VT1 и открывает его. В результате режекторные фильтры оказываются подключенными через переход коллектор-эмиттер VT1 между сигнальной цепью и корпусом, обеспечивая подавление поднесущих в яркостном сигнале.
При приеме черно-белого изображения напряжение на выводе 8 микросхемы D1 в СМЦ-2 в результате работы устройства цветовой синхронизации близко к нулю, вследствие чего транзистор VT1 в СМ-3 закрывается, тогда верхние по схеме выводы катушек L2 и L3 оказываются отключенными от корпуса и режекторные фильтры не влияют на форму АЧХ сигнала яркости.
Одновременно замыкается на корпус через VD3 вывод 6 микросхемы D1. Напряжение регулировки насыщенности, поступающее на входы регулируемых усилителей 2.4, 2.5, становится равным нулю и запирает тракт прохождения цветоразностных сигналов, предотвращая тем самым появление цветовых помех на черно-белом изображении.
Практическая часть
2.1 Расчет цепи
Телевизор 3УСЦТ. Модуль цветности МЦ-3. Канал выходного видеоусилителя от выхода X6.1 до выхода С10. Входные параметры сигнала соответствует осциллограмме – 1, выходные – осциллограмме – 2.

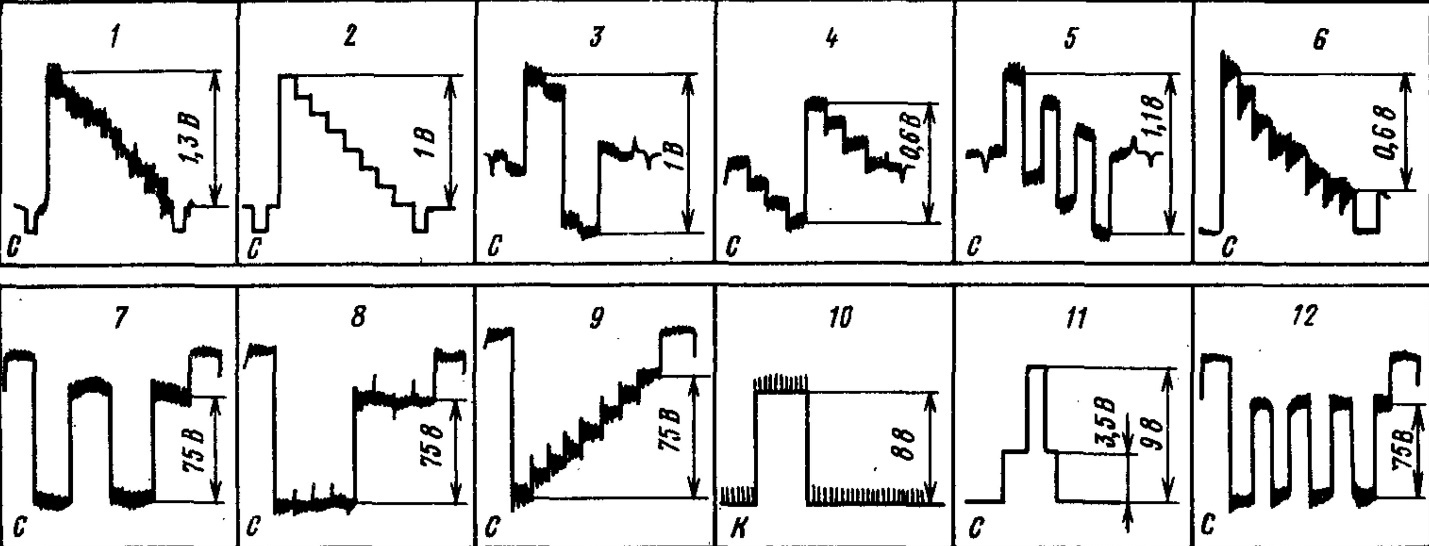

Рис. 2.1 – Осциллограммы выходных характеристик
Усилитель состоит из одного каскада, собранного на биполярном транзисторе по схеме с общим коллектором (ОК). Каскад представлен в виде эмиттерного повторителя на транзисторе КТ340А (Приложение 3).
Исходные данные для расчета:
2.1.1 Расчет каскада
Наиболее близким по параметрам является транзистор КТ340А. Его параметры:
|
|
|
|
|
|
|
|
|
|
Рассчитаем сопротивление резистора R5:
(2.1)
(2.2)
Примем стандартный номинал сопротивления резистора:
R5=120 Ом.
Определим мощность рассеяния резистора R5:
(2.3)
Принимаем тип резистора С1-4 0,125 Вт - 120 Ом ±10% ГОСТ 25350-82.
Рассчитываем сопротивления R3 и R4:
(2.4)
(2.5)
(2.6)
(2.7)
(2.8)
Примем стандартный номинал резистора R3:
R3=1,3кОм.
Определим мощность рассеяния резистора R3:
(2.9)
Принимаем тип резистора R3 С1-4 0,125-1,3 кОм ±10% ГОСТ 25350-82.
Примем стандартный номинал резистора R4:
R4=1,1 кОм.
Определим мощность рассеяния резистора R4:
(2.10)
Принимаем тип резистора R4 С1-4 0,125-1,1 кОм ±10% ГОСТ 25350-82.
Рассчитаем емкость разделительного конденсатора C2:
(2.11)
Принимаем стандартный номинал емкости конденсатора:
С2=27пФ.
Напряжение на обкладках конденсатора С2 равно напряжению источника питания:
Принимаем тип конденсатора С2 К50-16 27 пФ ±10 ОЖ0.464.111 ТУ.
После подавления сигнала цветности он преобразуется в сигнал яркости, который проходит через согласующую цепь R1C1R2. Для данной согласующей цепи существуют типовые значения:
R1=1кОм
C1=39пФ
R2=2,2кОм
