Технология работы
В данной лабораторной работе Вам необходимо рассчитать значения выходных сигналов, после прохождения их через комбинацию логических элементов.
Рассмотрим пример.
С

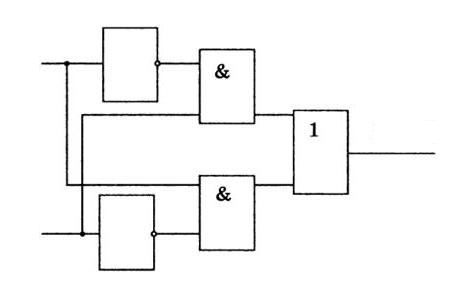

Рисунок 9 — Логическая схема
Набор входных данных, для примера, выглядит следующим образом:
A |
B |
1 |
1 |
0 |
1 |
Поочерёдно, подставив входные данные A и B, рассчитаем значение переменной C на выходе логической схемы.
После прохождения сигнала через логическую схему значение переменной С на выходе будет равно:
Для первого набора данных: 1
Для второго набора данных: 0
Задание №1.
Рассчитайте значения выходных сигналов по схеме, представленной на рисунке 10, в соответствии с индивидуальным заданием. Варианты индивидуальных заданий представлены в таблице 8.
A
B
С
Рисунок 10 — Логическая схема для задания №1
Таблица 8 — Индивидуальные варианты для задания №1.
-
№ варианта
A
B
1
0
0
2
0
1
3
1
0
4
1
1
Задание №2.
Рассчитайте значения выходных сигналов по схеме, представленной на рисунке 11, в соответствии с индивидуальным заданием. Варианты индивидуальных заданий представлены в таблице 9.

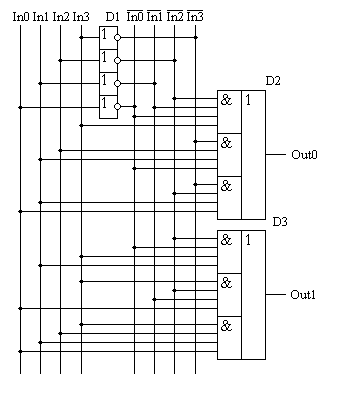

Рисунок 11 — Логическая схема для задания №2
Таблица 9 — Индивидуальные варианты для задания №2,3
-
№ варианта
A
B
C
D
1
0
0
0
0
2
0
0
0
1
3
0
0
1
0
4
0
0
1
1
5
0
1
0
0
6
0
1
0
1
7
0
1
1
0
8
0
1
1
1
9
1
0
0
0
10
1
0
0
1
11
1
0
1
0
12
1
0
1
1
13
1
1
0
0
14
1
1
0
1
15
1
1
1
0
16
1
1
1
1
Задание №3.
Рассчитайте значения выходных сигналов по схеме, представленной на рисунке 12, в соответствии с индивидуальным заданием. Варианты индивидуальных заданий представлены в таблице 9.

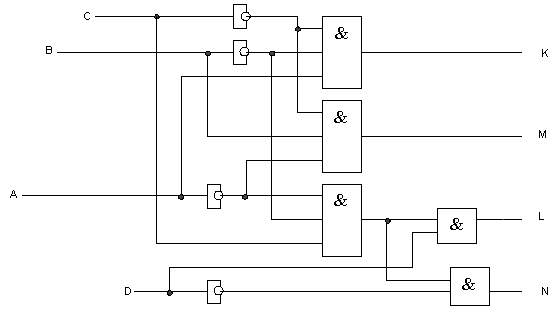

Рисунок 12 — Логическая схема для задания №3
Задание 4.
Рассчитайте значения выходных сигналов по схеме, представленной на рисунке 13, в соответствии с индивидуальным заданием. Варианты индивидуальных заданий представлены в таблице 10.

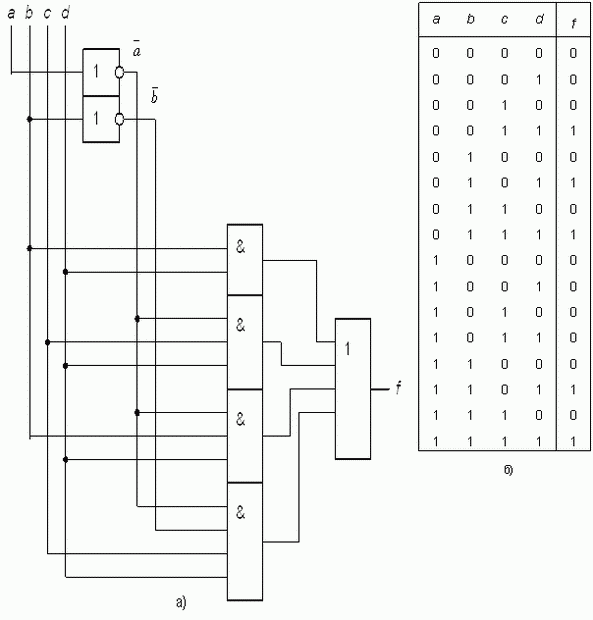

Рисунок 13 — Логическая схема для задания №4

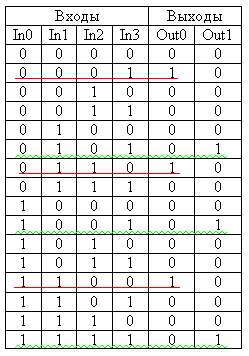

Таблица 10 — Индивидуальные варианты для задания №4.
