Практическая работа №3
по дисциплине «Математическое моделирование»
Выполнил: Сейфетдинов Руслан Халимович группа ИФСТ – 3з/у № зачетной книжки – 150188 Проверила: Фролова М.А.
Создать простейшую модель деления числа.
Таблица 1
Варианты для индивидуального задания
-
Вариант
5
Первое число (числитель)
10
Второе число (знаменатель)
6
Окно модели с блоками
Модель содержит следующее:
PRODUCT- произведение элементов массива.
AFFICH_m (Display) - дисплей. Показывает величину входного сигнала в виде числовой записи на самом блоке.
CLOCK_с - управляющее воздействие через заданные промежутки времени.
END - блок.
Используя блоки Xcos, создать блочные диаграммы для алгебраических уравнений и выполнить моделирование до указанного значения конечного времени (табл.2).
Таблица 2
Исходные данные для моделирования алгебраических уравнений
-
Вариант
Уравнение
Конечное время, с
5.
y=2∙(sin(2t))2 –2sin(t)
19

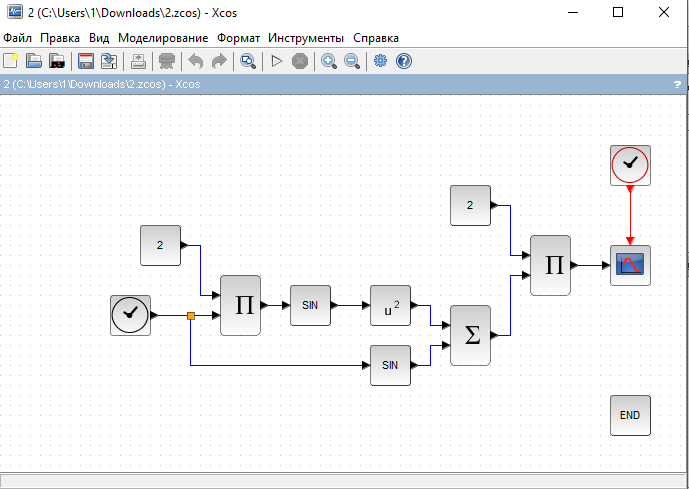

Окно модели с блоками
Модель содержит следующее:PRODUCT, CLOCK_c, END, SINBLK_f , BIGSOM_f, подается на CSCOPE. После настройки параметров моделирования, воспользовавшись меню окна Моделирование – Установка, получаем:
Результат моделирования
Построить график функции : y=3cos(x/2)–х 2 .
Окно диаграммы
Модель содержит: PRODUCT, CLOCK_c, END, BIGSOM_f , COSBLK_f, подается на CSCOPE. Получаем график:
Результат моделирования
4. Решить уравнение для линейно изменяющегося х от 0 до 20
5)
𝑥𝑦′
+ 𝑦
=
Окно диаграммы
Модель содержит: RAMP –формирует линейный сигнал, BIGSOM_f-сумматор, подается всё на CSCOPE. Получаем:
Результат моделирования
5. Решить систему уравнений

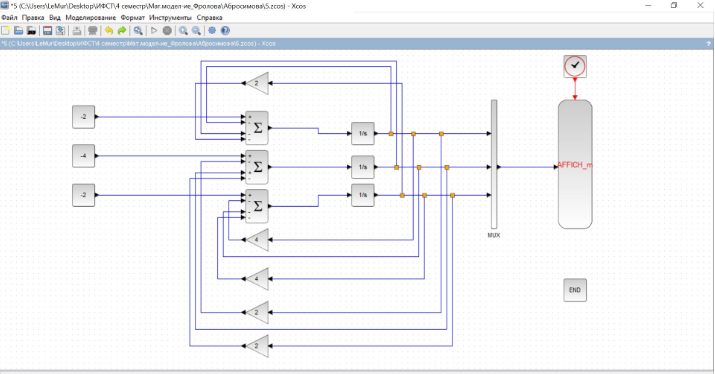

Окно диаграммы
Для составления схемы, использовали такие блок, как: MUX – данный блок выполняет объединение входных величин в единый выходной вектор, AFFICH_m, GAIN_f –коэффициент усиления сигнала, BIGSOM_f – сумматор.
