2. Блок-схема и ее элементы

Блок-схема – это последовательность блоков, предписывающих выполнение определенных операций, и связей между этими блоками. Внутри блоков указывается информация об операциях, подлежащих выполнению. Конфигурация и размеры блоков, а также порядок графического оформления блок-схем регламентированы ГОСТ 19002-80 и ГОСТ 19003-80 "Схемы алгоритмов и программ".

Таблица 1. Перечень основных элементов блок - схем

Элемент блок-схемы	Наименование	Содержание
	Блок вычислений (вычислительный блок)	Вычислительные действия или последовательность действий
	Логический блок (блок условия)	Выбор направления выполнения алгоритма в зависимости от некоторого условия
	Блок ввода-вывода данных	Общее обозначения ввода (вывода) данных (вне зависимости от физического носителя)
	Начало (конец)	Начало или конец алгоритма, вход или выход в подпрограмме
	Процесс пользователя (подпрограмма)	Вычисление по стандартной программе или подпрограмме
	Блок модификации	Функция выполняет действия, изменяющие пункты (например, заголовок цикла) алгоритма
	Соединитель	Указание связи прерванными линиями между потоками информации в пределах одного листа
	Межстраничные соединения	Указание связи между информацией на разных листах

Практические задания Задание 1

1. Перевести числа 82,32 и 38,54 в двоичную, восьмеричную и шестнадцатеричную системы счисления и обратно.

82.32 = 1010010.01010010₂ = 122.24400000₈ = 52.51EB851F₁₆= 82.32

38.54 = 100110.10001010₂ = 46.42400000₈ = 26.8A3D70A4₁₈ = 38.53

2. Выполнить преобразование чисел 82,32 и 38,54 по следующей цепочке:

10 →8→2→ 16→ 10→16→2→10→ 2→ 10

82.32 = 122.24365605₈ = 1010010.01010010₂ = 52.52000000₁₆ = 82.32031250 = 52.52000000₁₆ = 1010010.01010010₂ = 82.32031250 = 1010010.01010010₂ = 82.32031250

38.54 = 46.42436561₈ = 100110.10001010₂ = 26.8A000000₁₆ = 38.53906250 = 26.8A000000₁₆ = 100110.10001010₂ = 38.53906250 = 100110.10001010₂ = 38.53906250

3. Выполнить над числами 786 и 656 в двоичной системе счисления операции сложения, вычитания.

Варианты заданий представлены в таблице.

786 = 1100010010₂; 656 = 1010010000₂

1100010010₂ + 1010010000₂ = 10110100010₂

1100010010₂ − 1010010000₂ = 10000010₂

Задание 2

Задание выполняется в MS Excel. С помощью функции автозаполнения заполнить значениями переменных соответствующие столбцы строки со строки № 3 по строку № 20, элементы должны иметь только числовые значения. Выбор значения переменных зависит (т.е. начинается) от личного порядкового номера указанного в списке группы.

7. В ячейке A21 определить среднее арифметическое соответствующего столбца.

8. В ячейке B21 определить минимальное значение в столбце.

9. В ячейке C21 определить среднее отклонение от среднего значения в столбце.

10. В ячейке D21 определить сумму значений в столбце.

11. В ячейке E21 определить произведение значений в столбце.

12. В ячейке F21 определить среднеквадратичное отклонение от среднего значения в столбце.

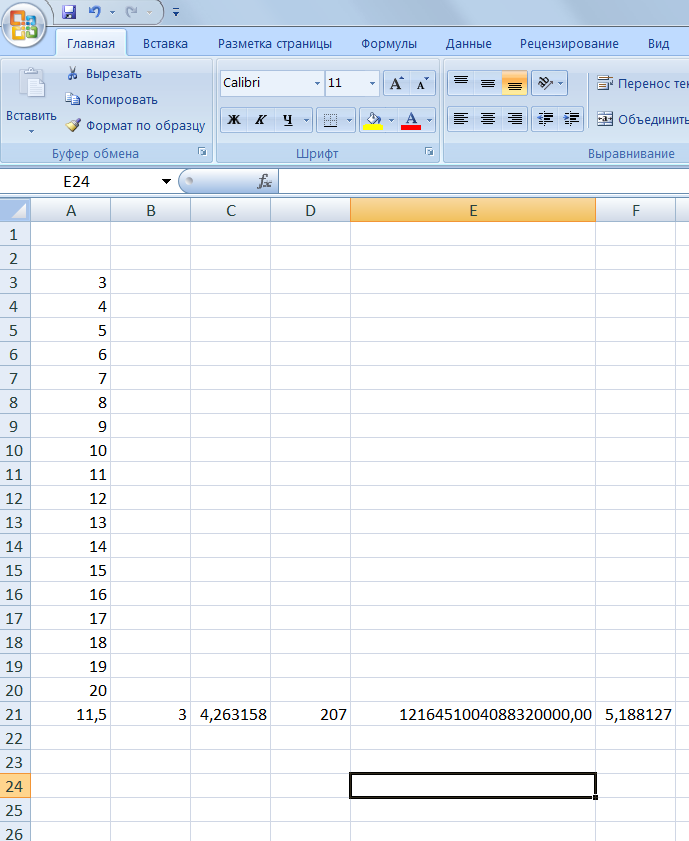

Рис. 1. Задание 2 в MS Excel
