В традиционном бурении ЭЦП зависит от геометрии внутреннего пространства скважины и спускаемого бурового инструмента, режимов бурения, реологии и плотности бурового раствора. На стадии планирования плотность бурового раствора подбирается таким образом, чтобы в статических условиях давление столба жидкости превосходило давление пластового флюида и давление, при котором стенки скважины сохраняют устойчивость,
тем самым предотвращая флюидопроявление и разрушение ствола, а давление в динамических условиях не превышало давление гидроразрыва пласта (ГРП),
исключая возникновение ГРП с последующим поглощением.
ЭЦП = ГС+∆ГД+ Уст КП 104
7. Безопасное окно бурения скважины.
Рассчитываются давления, при которых порода на стенках скважины начнет разрушаться, вследствие недостаточного (обрушение) или слишком высокого (поглощение, гидроразрыв) давления бурового раствора.
Таким образом в каждой точке траектории скважины определяются значения порового давления, давлений разрушения стенки скважины,

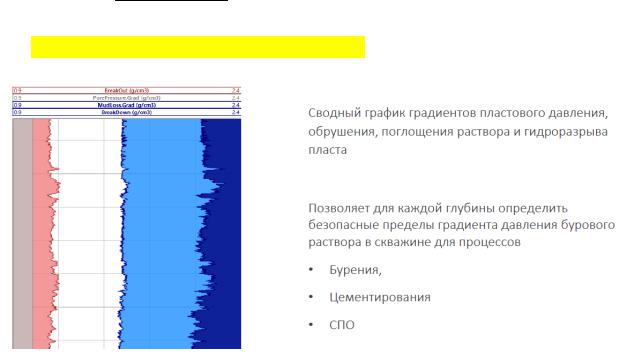

поглощения и разрыва пласта. РУСС (расчёты устойчивости стенок скважины)
обычно представляют в графическом виде, а значения давлений выражают в единицах плотности (г/см3).

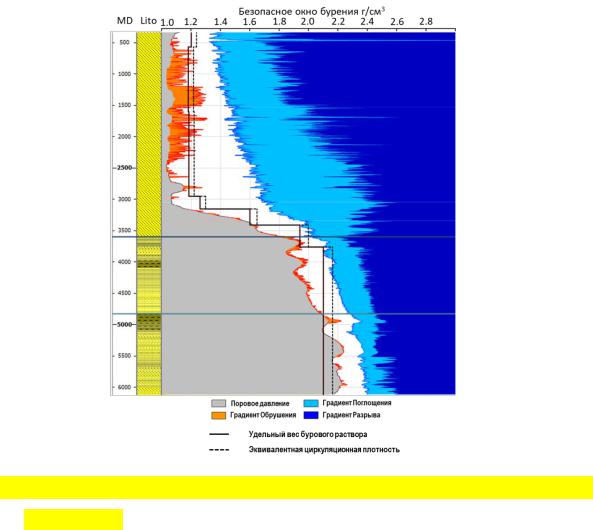

Такое представление также называют безопасным окном бурения или окном совмещенных градиентов. Это необходимый инструмент для каждого буровика, позволяющий определять оптимальные технологические параметры,
управлять ими в процессе бурения и предотвращать геологические осложнения при строительстве. Особенно актуален расчет устойчивости при бурении сверхглубоких, горизонтальных и ERD-скважин, а также на месторождениях со сложной тектоникой и АВПД.

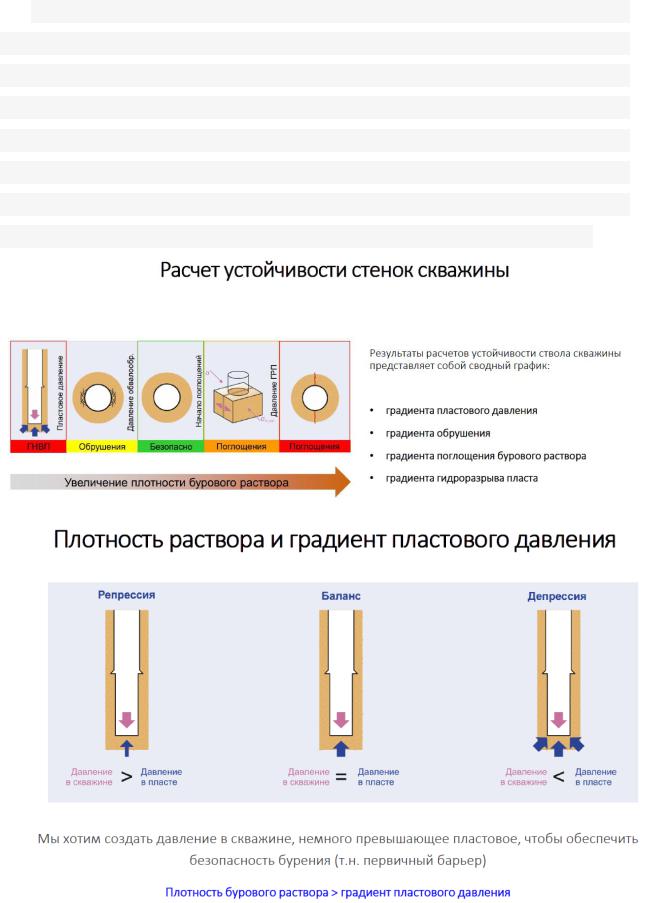

Безопасное окно плотности бурового раствора (БР) — это диапазон значений эквивалентной циркуляционной плотности раствора, при котором в процессе бурения не происходит критически опасных событий:
—притока пластового флюида в скважину;
—обрушения стенки ствола скважины;
—поглощения раствора пластом;
—образования магистральных трещин.

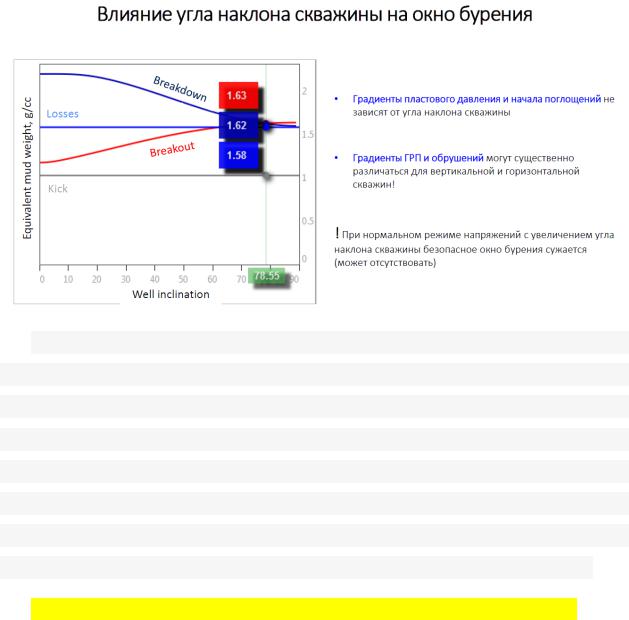

8.На какие составляющие окна стабильности влияет зенитный угол скважины?
Границы «окна бурения» проходят между градиентом гидроразрыва пласта и поровым давлением. Данные подтверждаются геомеханической моделью.
Так, при превышении верхней границы, может произойти поглощение бурового раствора, а нижней осыпание стенок ствола скважины. Особенно ярко это выражено в горизонтальном участке, где из-за зашламовывания ствола скважины и относительно малых диаметрах происходит увеличение ЭЦП.
Находясь в таких крайне жёстких условиях, требуется преждевременно определять «окно бурения» для предотвращения возможных осложнений.

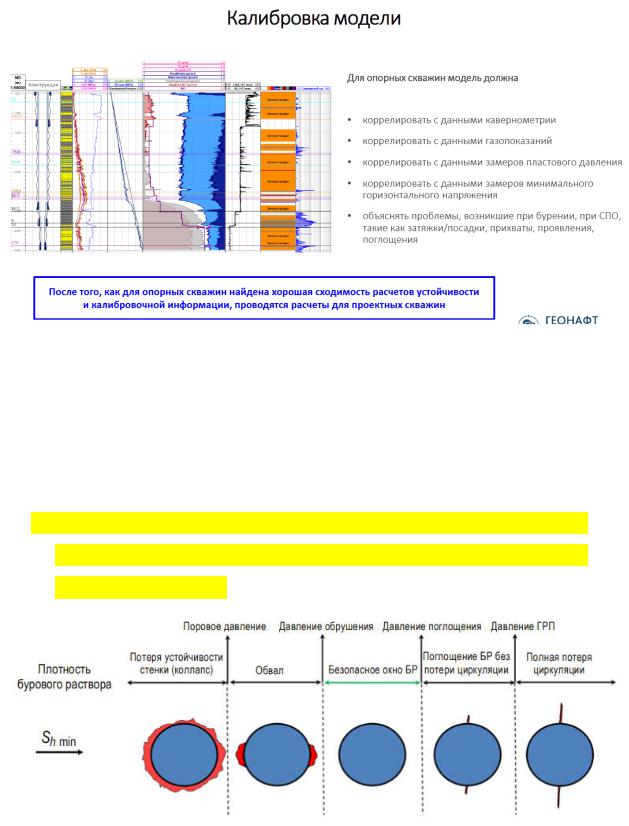

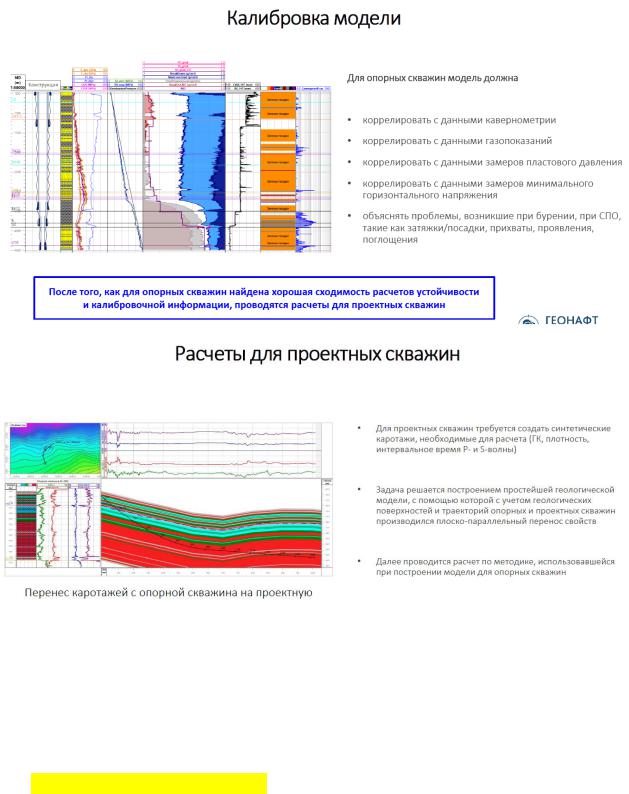

9. Как понять, что расчету окна стабильности можно доверять?
Расчёту окна стабильности можно доверять, если построенные графики
давлений коррелируют с известными фактическими данными геологии.
Также важно проверить актуальность и верность исходных данных; сопоставить полученную модель с данными с других ближайших скважин; попробовать изменить исходные данные для проверки адекватности модели; по возможности сравнить с другими геомеханическими моделями ближайших скважин.
10.Что произойдет если бурить с плотностью б.р. ниже градиентов
обрушений и порового давления и выше градиентов
поглощений и ГРП?
Согласно приведенным данным, если бурить с плотностью БР ниже градиентов обрушений и порового давления, будут происходить осыпи и обвалы горной породы, а также ГНВП; если бурить с плотностью БР выше градиентов поглощений и ГРП, будет происходить поглощение БР, раскрытие трещин и затем гидроразрыв пласта.
Границы «окна бурения» проходят между градиентом гидроразрыва пласта и поровым давлением. Данные подтверждаются геомеханической моделью.
Так, при превышении верхней границы, может произойти поглощение бурового раствора, а нижней осыпание стенок ствола скважины. Особенно ярко это выражено в горизонтальном участке, где из-за зашламовывания ствола скважины и относительно малых диаметрах происходит увеличение ЭЦП.
Находясь в таких крайне жёстких условиях, требуется преждевременно определять «окно бурения» для предотвращения возможных осложнений.
11.Какие кривые должен включать в себя комплекс синтетических
каротажей дляпроектной скважины?
Синтетический каротаж — это проекция кривой каротажа опорной скважины на траекторию горизонтального ствола скважины.
Он используется при геологическом сопровождении бурения горизонтальных скважин и боковых горизонтальных стволов для привязки к нему аналогичного каротажа, записанного при бурении скважины (бокового ствола).
Синтетические каротажи:
Минимум: ГК, плотностной каротаж, данные акустического каротажа.
Оптимальный список: ГК, плотностной каротаж, каротаж сопротивлений, данные акустического каротажа, нейтронный аротаж.

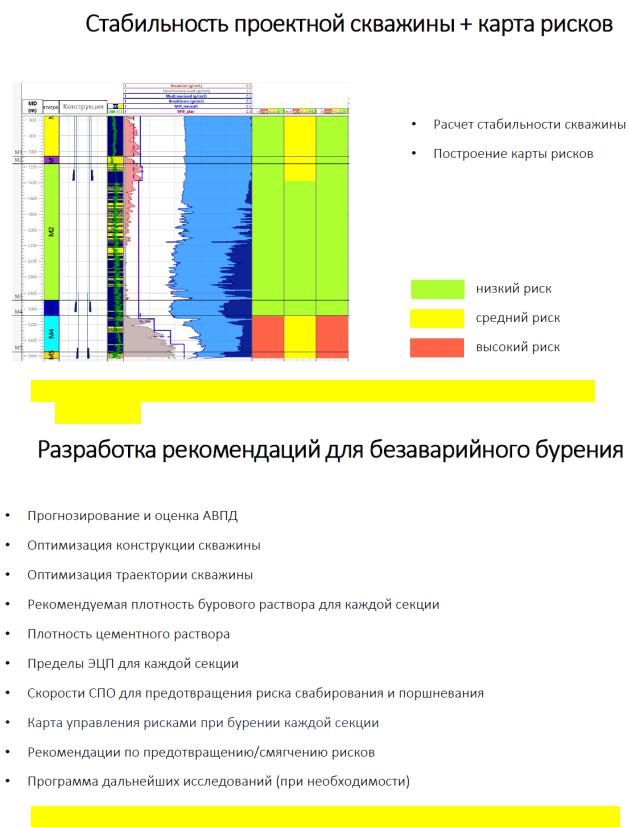

12.Что такое карта рисков?
Карта рисков в бурении — это документ, который описывает возможные риски в процессе бурения, спуско-подъёмных операций, крепления скважины и содержит рекомендации по их контролю и устранению.
Карта рисков позволяет специалистам по бурению заранее подготовиться к возможным осложнениям и проработать варианты их устранения в случае возникновения.
Карта рисков и рекомендации по их профилактике и устранению
составляется на основании геомеханической модели и других геологических
данных.
13.Какие рекомендации может геомеханик разработать по итогам расчетов?

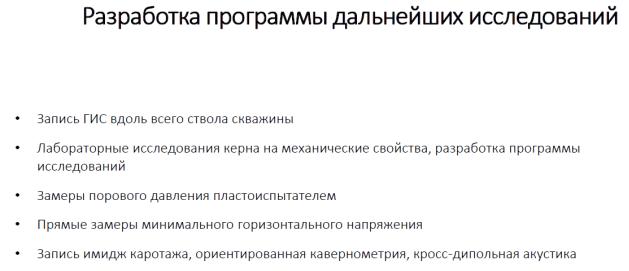

14.Какие рекомендации геомеханик может дать для доисследования?
