КР2_ИТБ_Архипов
.docxКонтрольная работа №2
«Интерпретация технологических параметров при бурении и креплении скважин»
по дисциплине «Информационные технологии в бурении»

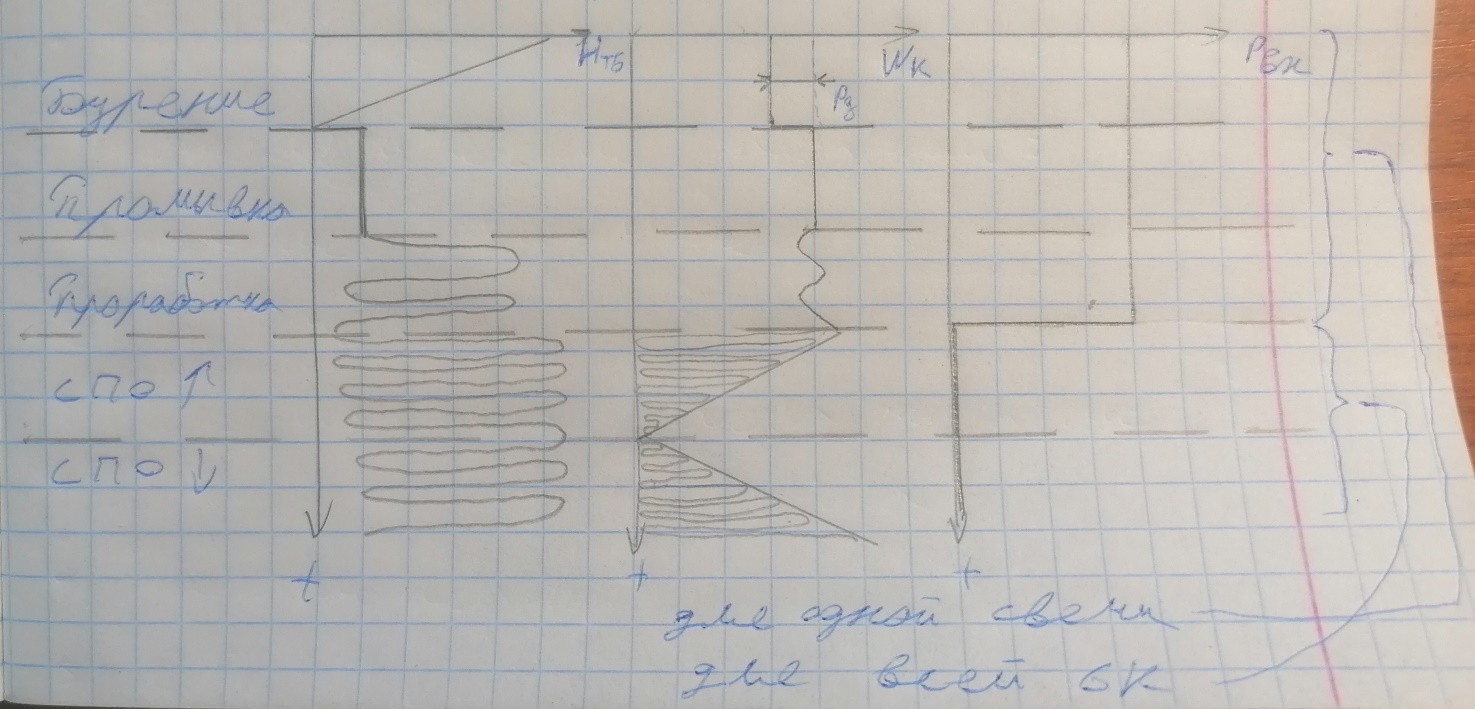

Примеры и интерпретация графиков технологических параметров СГТИ для типовых технологических операций при бурении скважин
Примеры и интерпретация графиков технологических параметров СГТИ при поглощении и ГНВП. Действия, выполняемые оператором СГТИ и рекомендации бурильщику

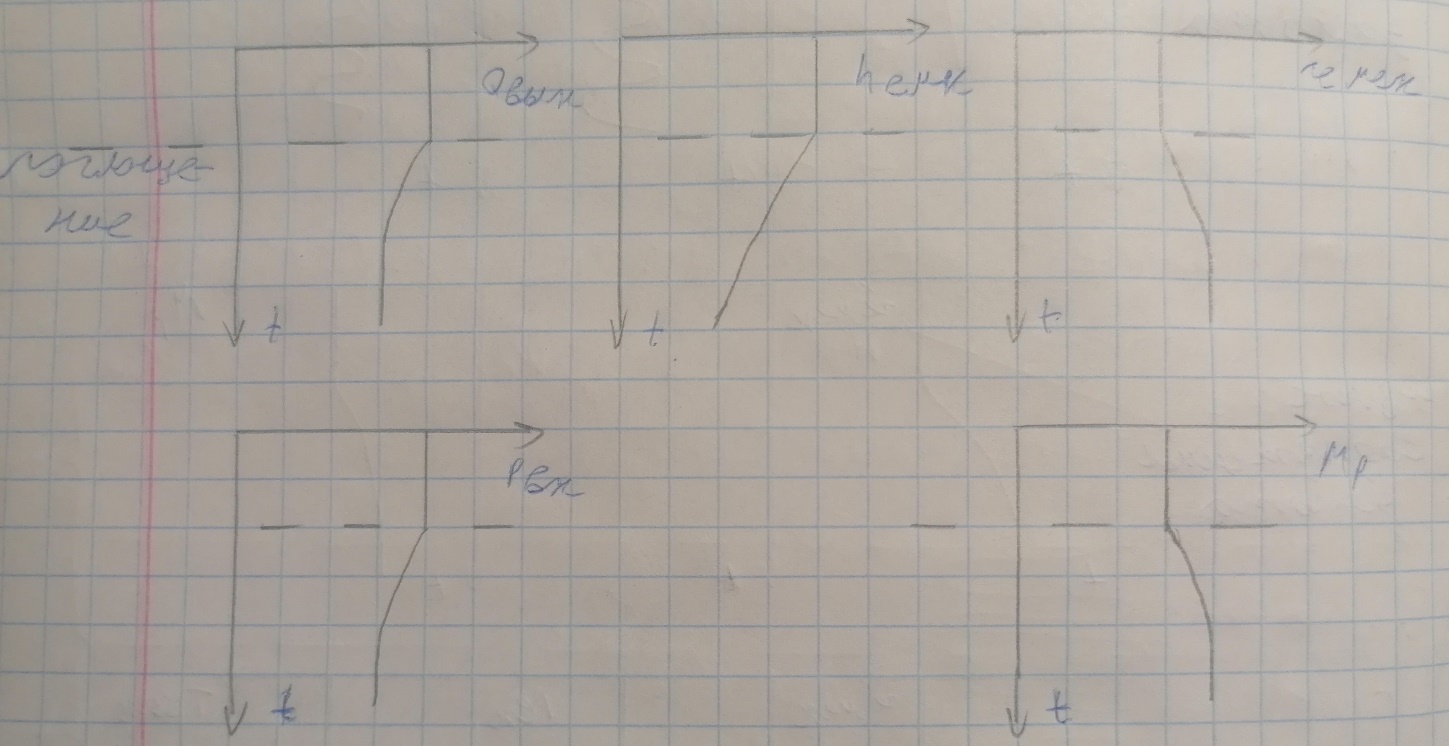

При поглощении расход на выходе начинает падать при неизменном расходе на входе, падает уровень раствора в емкостях, возможен рост скорости бурения и момента на роторе; возможно падение давления на входе
Оператор ГТИ: контроль расхода на выходе и уровня в емкостях, расчёт интенсивности поглощения и новой плотности раствора
Бурильщик: вскрыть поглощающий интервал и прекратить бурение, поднять инструмент на длину квадрата и выключить циркуляцию, визуально оценить уровень БР на выходе из скважины, после провести работы по ликвидации поглощения согласно рассчитанной плотности; после ликвидации бурить с отбором керна.

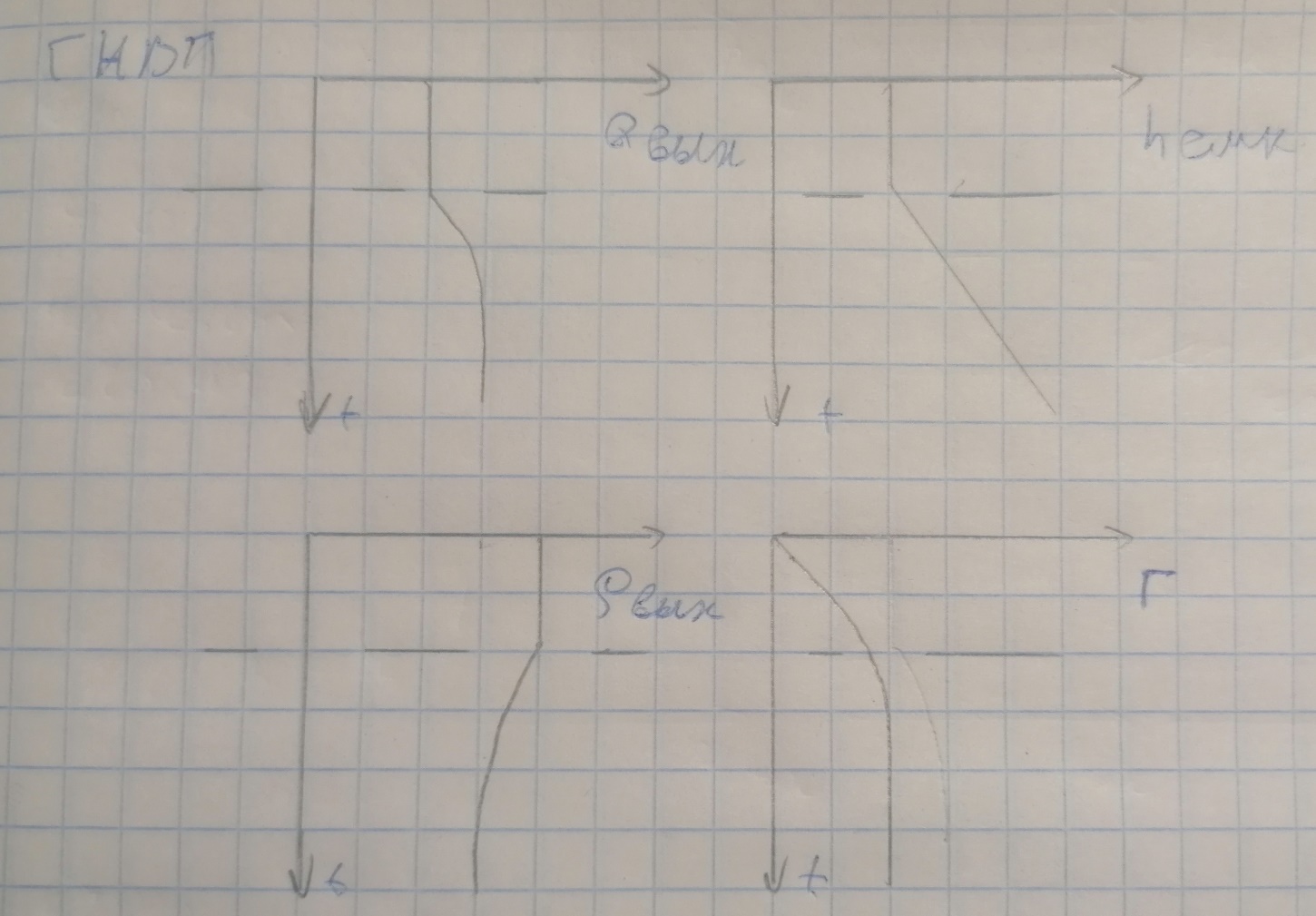

При ГНВП растёт расход на выходе при неизменном расходе на входе, растёт уровень раствора в емкостях, падает плотность БР на выходе, возможен рост газосодержания БР
Оператор ГТИ: контроль параметров и расхода БР на выходе, произвести расчёт интенсивности притока и оценить вид поступающего флюида, рассчитать необходимую плотность раствора, контролировать работы по ликвидации проявления; контроль параметров «газовой» пачки раствора в блоке очистки с целью убеждения в дегазации.
Бурильщик: вскрытие проявляющего интервала, герметизация устья, работы по ликвидации проявления согласно инструкции; после ликвидации продолжить бурение с отбором керна
Примеры и интерпретация графиков технологических параметров СГТИ при осыпях и обвалах. Действия, выполняемые оператором СГТИ и рекомендации бурильщику

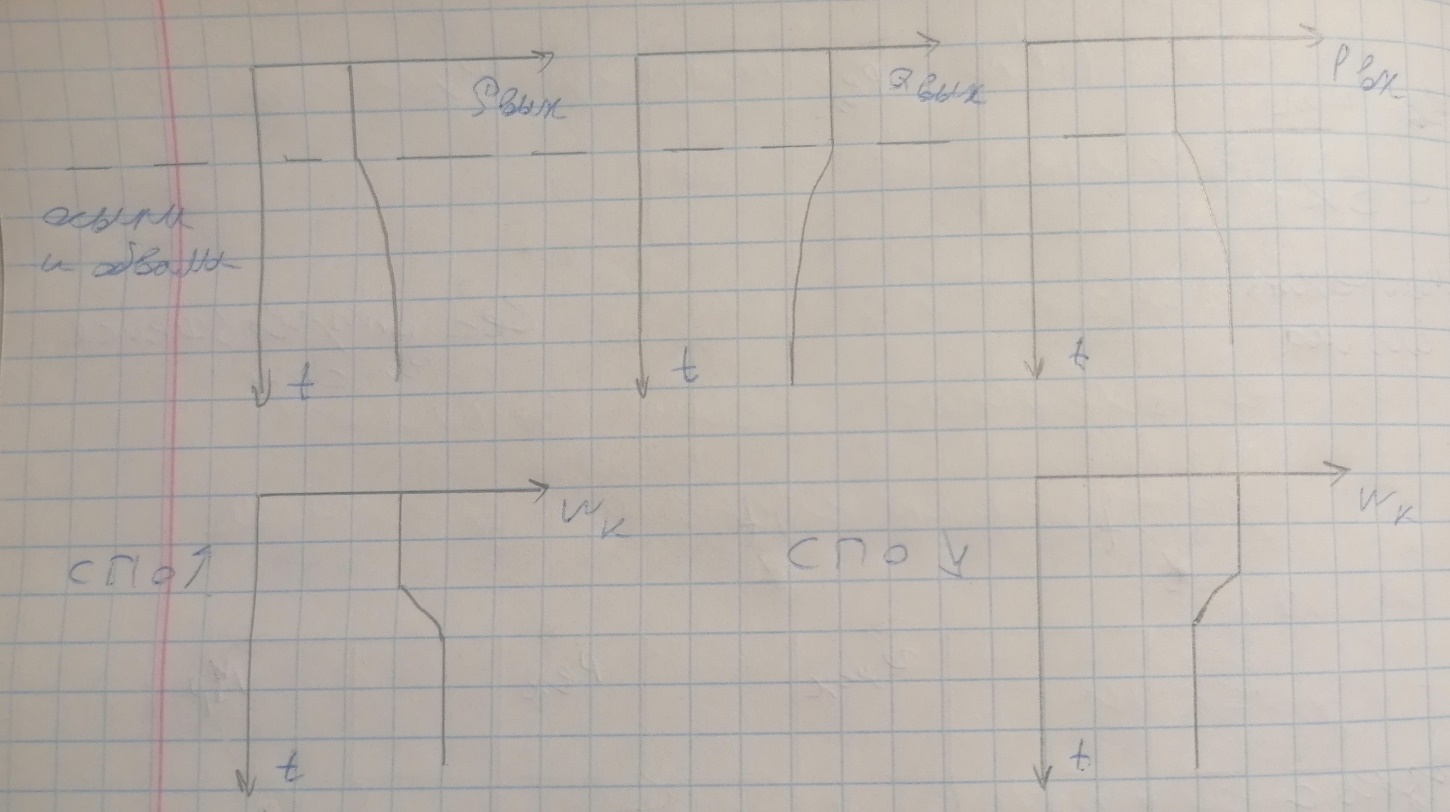

В какой-то момент при наращивании (СПО вниз) вес на крюке снижается, а при подъёме (СПО вверх) увеличивается, постепенное увеличение плотности БР на выходе (аномальное количество шлама в БР); постепенное увеличение давления на входе и его колебания; возможно снижение расхода на выходе; остальные параметры стабильны
Оператор ГТИ: Проверка эффективности выноса шлама по скорости потока на выходе (расходу); определить интервал неустойчивости ствола и необходимые параметры БР для ликвидации осложнения
Бурильщик: Расхаживание инструмента с вращением и циркуляцией; подъём колонны на длину квадрата; обработка раствора реагентами на снижение вероятностей обвалов

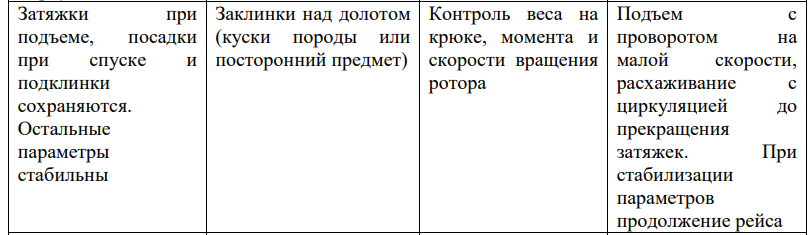

Другие возможные варианты:
Примеры и интерпретация графиков технологических параметров СГТИ при авариях с бурильной колонной. Действия, выполняемые оператором СГТИ и рекомендации бурильщику
Резкое снижение давления на входе и уменьшение веса на крюке
Оператор ГТИ: по весу на крюке оценивает глубину слома (изменение веса будет весом оторвавшейся части)
Бурильщик: прекращает рейс и поднимает колонну, затем ловильные работы
Примеры и интерпретация графиков технологических параметров СГТИ при авариях с долотом. Действия, выполняемые оператором ГТИ и рекомендации бурильщику
Износ опор долота: Уменьшается механическая скорость проходки, давление на входе и момент на роторе приобретают скачкообразный вид с широкой амплитудой колебаний
Оператор ГТИ: Контроль давления БР, момента и оборотов ротора. Затем оценка износа поднятого долота
Бурильщик: прекращает рейс и поднимает колонну
Износ вооружения долота: серьезное снижение скорости проходки, снижение крутящего момента на роторе
Оператор ГТИ: расчёт рейсовой скорости, определение оптимального времени бурения, после прекращение рейса и подъёма колонны оценка износа поднятого долота
Бурильщик: продолжить бурение до оптимального уровня износа долота
Промыв инструмента/разрушение насадки: падение давления на входе при постоянстве расхода, возможно снижение температуры на выходе, снижение скорости бурения
Оператор ГТИ: Контроль давления и расхода БР на входе и выходе, веса на крюке, температуры БР на выходе, скорости бурения; при разрушении насадки поиск оптимального режима бурения
Бурильщик: продолжить бурение до оптимального уровня износа долота
Примеры и интерпретация графиков технологических параметров СГТИ при авариях в наземной части циркуляционной системы. Действия, выполняемые оператором СГТИ и рекомендации бурильщику
Разгерметизация манифольда/неисправность насосов: расход БР на входе и выходе, давления БР на входе снижаются; возможны скачки и колебания давления на входе; вес на крюке неизменен; параметры БР стабильны
Оператор ГТИ: Контроль давления и расхода БР на входе и выходе, параметров БР
Бурильщик: проверка манифольда и буровых насосов; продолжая циркуляцию, приподнять БПРИ с забоя; ремонт насоса или манифольда.
Примеры и интерпретация графиков технологических параметров СКЦ при одноступенчатом цементировании. Действия, выполняемые оператором СКЦ и рекомендации бурильщику

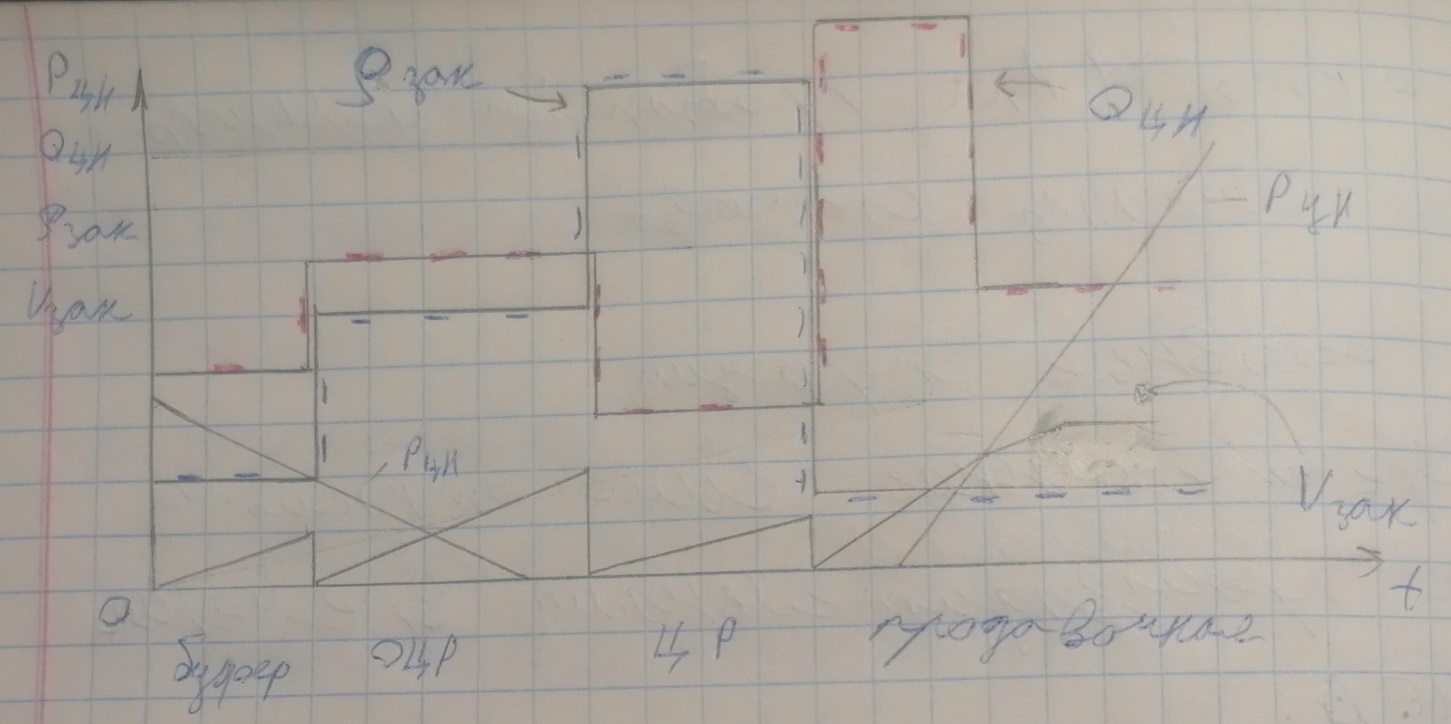

Где: 1 - закачка буфера 2 - закачка ОЦР 3 - закачка ЦР 4 - Закачка продавочной жидкости 5 - замедление закачки ПЖ, ловим стоп-давление
Оператор СКЦ следит за отмеченными параметрами цементирования, подает указания бурильщику, когда начинать и останавливать подачу той или иной жидкости. Также бурильщик следит за уровнем жидкостей в емкостях, а оператор СКЦ следит за моментом стоп-давления и командует прекратить подачу жидкости.
Примеры и интерпретация графиков технологических параметров СКЦ при недоподъеме цемента и преждевременном схватывании цемента. Действия, выполняемые оператором СКЦ и рекомендации бурильщику
При преждевременном схватывании цемента и соответственно его недоподъёме на графике СКЦ будет видно, как на момент резкого роста давления объём закачанной продавочной жидкости сильно не достиг внутреннего объёма скважины (объём закачанной продавочной жидкости может быть лишь немного меньше внутритрубного объема скважины за счёт создания цементного стакана.
Бурильщик следит во время цементирования следит за давлением на стояке. Оператор СКЦ подаёт сигнал бурильщику отключить насосы, затем работы по ликвидацию аварии.

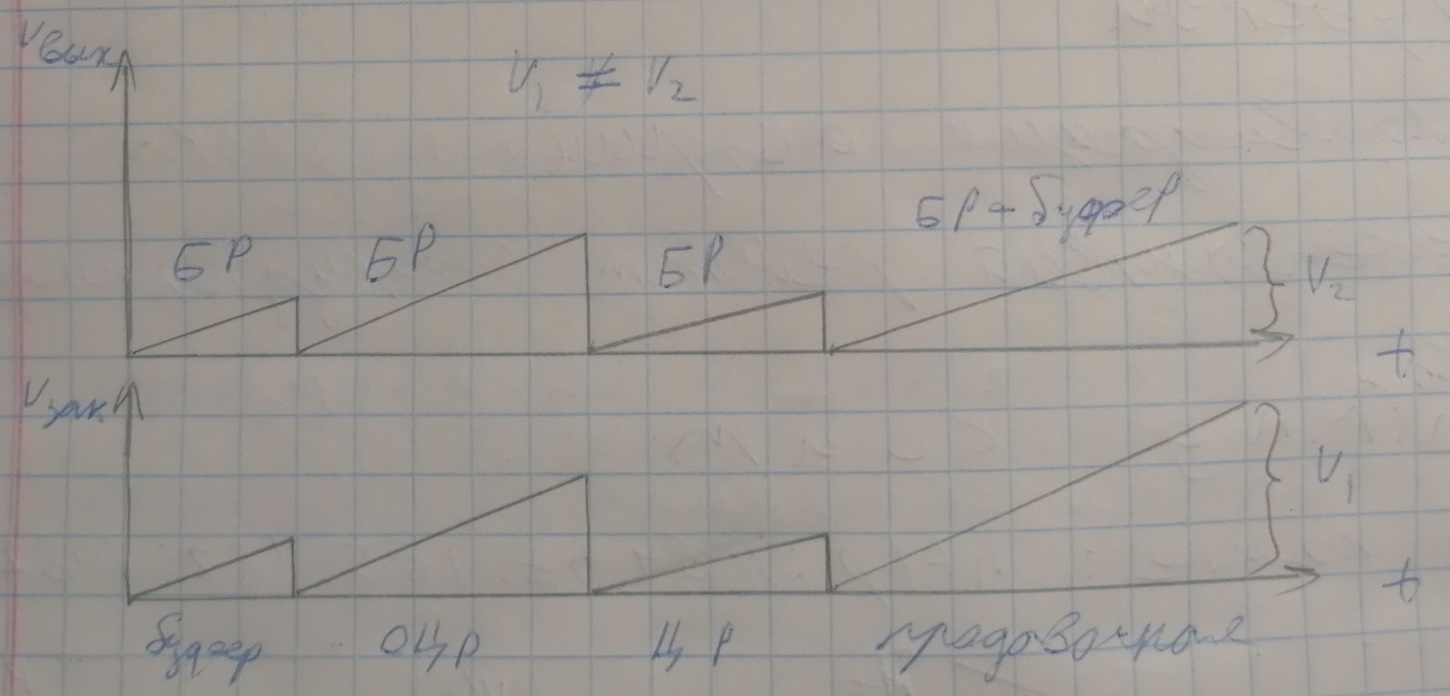

При просто недоподъёме цемента СКЦ будет зафиксировано, что объём поднявшейся из скважины жидкости (БР и буфер) будет не соответствовать объёму закачанной продавочной жидкости (учитывая необходимость оставления цементного стакана).
Оператор СКЦ передаёт данные бурильщику, ожидание схватывания, далее работы по ликвидацию недоподъёма (дополнительное цементирование)
