Отчет по практической работе №3

по дисциплине “Инфокоммуникационные системы и сети”

Тема: Математическое моделирование и расчет ВВХ систем множественного доступа

Вариант 158

Студент гр. 2376 _____________________ Шарафутдинов В.И.

Преподаватель ______________________ Верзун Н.А.

Санкт-Петербург

2024

Тема работы: математическое моделирование и расчет ВВХ систем множественного доступа.

Цель работы: изучить принципы математического моделирования систем множественного доступа и расчета их основных вероятностно-временных характеристик на примере системы с СВД.

Исходные данные:

Длина преамбулы r_пр = 16 бит.

Длина флага r_ф = 8 бит.

Длина поля управления r_у = 16 бит.

Число контрольных разрядов r_кр = 8 бит.

Длина пакета k = 256 бит.

Длина квитанции n_кв = 16 бит.

Число станций в сети N = 21.

Скорость передачи в сети V_c = 1,9*10⁹ бит/с.

Длина канала D = 2,5 км.

Вероятность ошибки в канале P = 0.

Коэффициент готовности канала данных к_г = 1.

Вероятность отсутствия блокировок буфера приемной станции q_б = 1.

Время декодирования кадра t_дкк = 0,3 мс.

Время декодирования квитанции t_дккв = 0,12 мс.

Среднее допустимое время старения Т_доп = 3,2 с.

ВЫПОЛНЕНИЕ РАБОТЫ

1. Физическая структура заданной сети и заданный формат кадра

Синхронно-временной доступ (СВД) – все время использования моноресурса поделено на циклы, а циклы – на временные окна по числу передающих станций. В каждом цикле в свое временное окно право на передачу кадра имеет только одна рабочая станция . Если у нее нет информации – моноресурс простаивает. Длина и интенсивность пакетов на всех станциях одинаковая. Поток простейший.

Длина адреса r_a = 2*log₂N , где N - число станций.

Тогда r_a = 2*log₂ 21 = 10 бит (округлили результат в большую сторону).

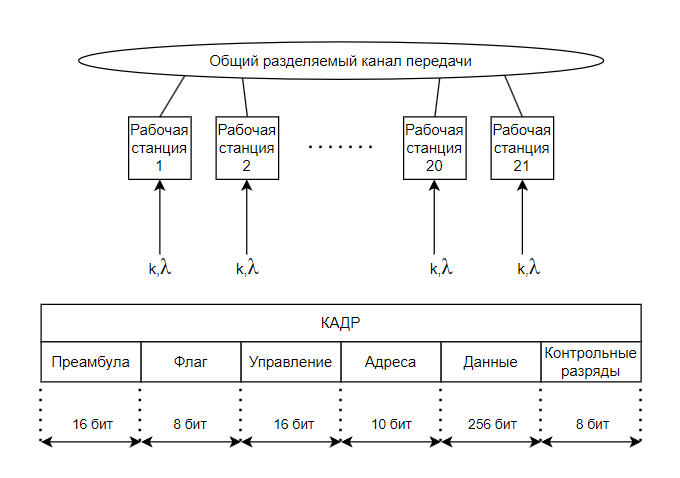

Физическая структура заданной сети и заданный формат кадра представлены ниже.

2. Расчёт длины (в бит) передаваемых кадров

n_к [бит] = r_пр+r_ф+r_у+r_а+k+r_кр = 16 + 8 + 16 + 10 + 256 + 8 = 314 бит

3. Временная диаграмма СВД РОС-ОЖ с подписанными значениями всех интервалов временного окна и расчёт длительности временного окна доступа одной станции.

Для построения временной диаграммы рассчитаем следующие значения:

Время , затрачиваемое на передачу кадра.

t_к [c] = n_к / V_c = 165,26 нс

Время , затрачиваемое на передачу квитанции.

t_кв [c] = n_кв / V_c = 8,42 нс

Среднее расстояние между передающей и приемной станциями.

t_рij [c] = D / (0,7 * c) = 11,9 мкс (с = 300* 10⁶ м/c )

Длительность временного окна.

T_ок [c]= t_к + t_рij + t_дкк + t_кв + t_рij + t_дккв = 443,97 мкс

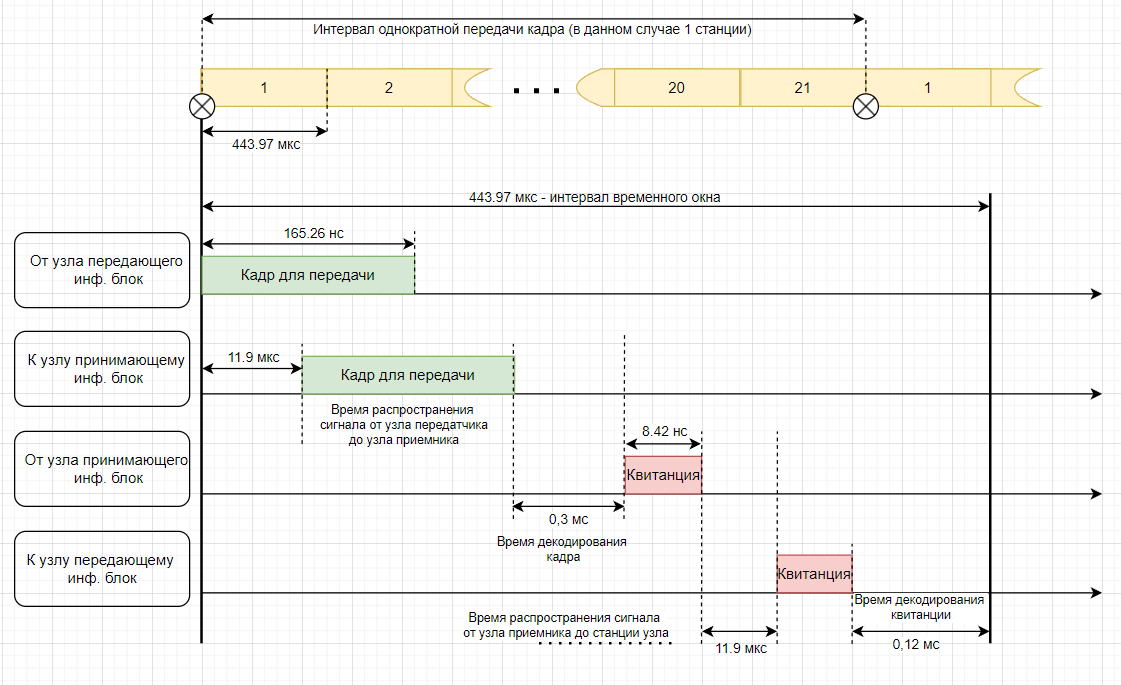

Временная диаграмма СВД РОС-ОЖ с подписанными значениями всех интервалов временного окна представлена ниже.

4. Выражения, задающие математическую модель

Задана СМО M/G/1/∞/FIFO

Уравнение для преобразования Лапласа-Стилтьеса (ПЛС) функции распределения времени ожидания W(s).

ПЛС функции распределения времени обслуживания (непосредственной передачи) B(s).

Загрузка (вероятность занятости канала передачи)

Выражения для расчёта ВВХ процесса передачи кадров в СМО

Вероятность своевременной доставки (Q)

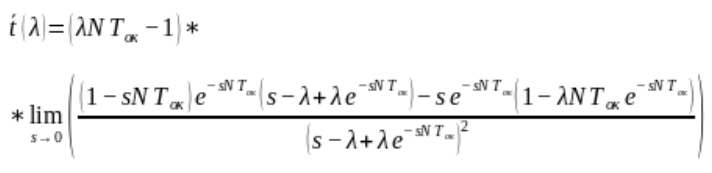

Среднее время задержки при передаче кадра

Информационная скорость сети (общего применения - ОП):

Интенсивность поступающего в сеть потока пакетов:

Информационная скорость сети реального времени (РВ):

Формулы для расчёта ВВХ

Вероятность своевременной доставки (Q)

|_s= = |_s=

NT_ок = 21 * 443,97 * 10^-6 = 9,32 (мс)

s = 1/Т_доп = 1/ 3,2 = 0,3125 (с^-1)

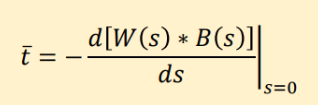

Среднее время передачи данных:

|_s=0

Информационная скорость сети:

Информационная скорость сети реального времени:

Пример расчета ВВХ

Интенсивность поступающего в сеть потока пакетов = 30 пак/c

0,01113 c = 11,13 мс

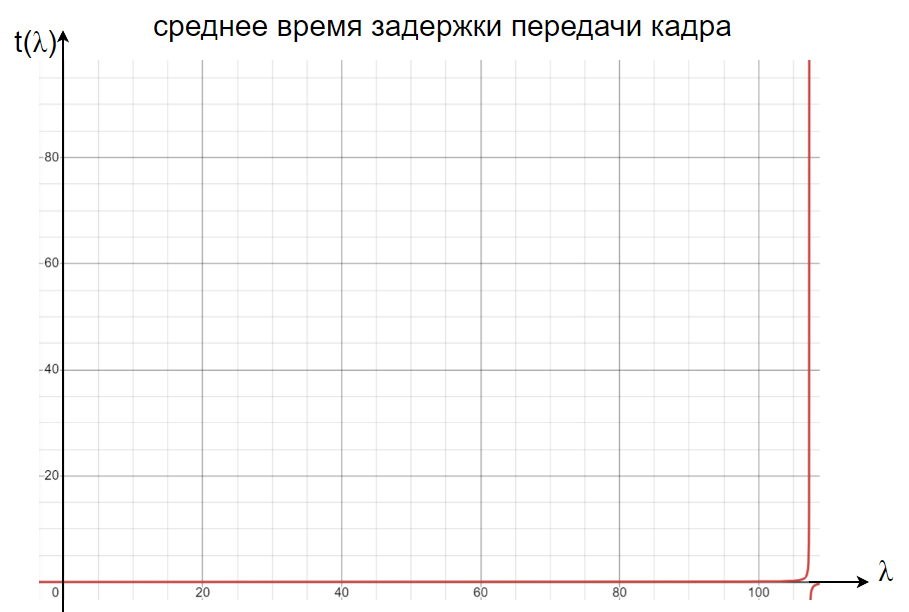

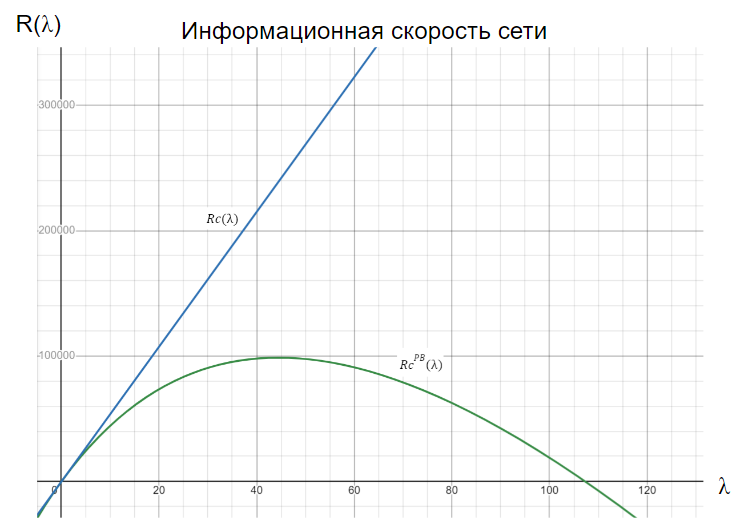

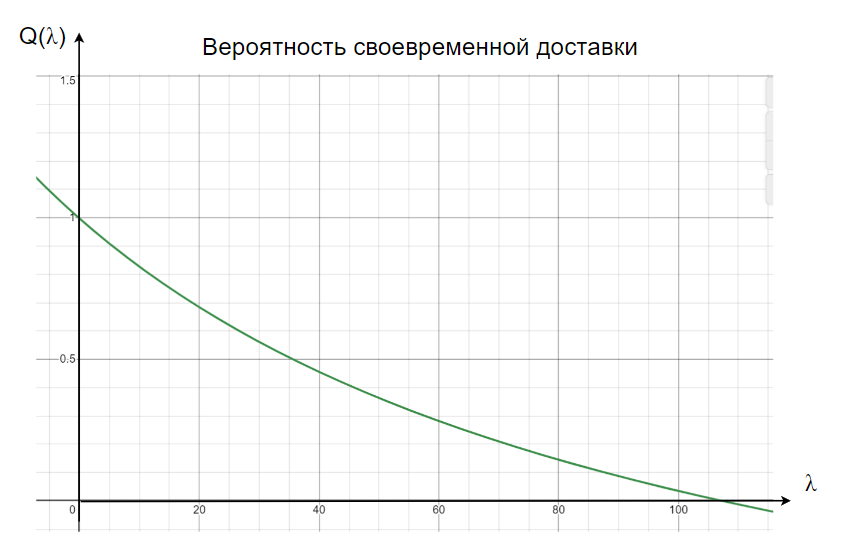

Графики ВВХ

Максимальное значение эргодичности

= = 1/0,00932 = 107,296 c^-1

Вывод

На основе принципов математического моделирования СМО удалось рассчитать их основные вероятностно-временные характеристики на примере системы с синхронно-временным доступом.

При увеличении интенсивности λ среднее время задержки передачи кадра возрастает и стремится к бесконечности при интенсивности близкой к максимальному значению эргодичности.

Вероятность своевременной доставки кадра при нулевой интенсивности потока равна 1, при увеличении λ вероятность уменьшается до нуля в точке максимального значения эргодичности.

Информационная скорость сети общего применения линейно возрастает с увеличением потока интенсивности.

Скорость сети реального времени при увеличении интенсивности возрастает до 98727 бит в секунду и убывает до нуля в точке максимального значения эргодичности.
