Иксис Пр Работы / Отчет по Пр 1
.docxМИНОБРНАУКИ РОССИИ
САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ
ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)
Кафедра информационных систем
ОТЧЁТ
по практической работе №1 (вариант №154)
по дисциплине «Инфокоммуникационные системы и сети»
Тема: «Множественный доступ: алгоритмы, временные диаграммы»
Студент гр. 2376 |
Федорков Ю.А. |
Преподаватель |
Верзун Н. А. |
Санкт-Петербург
2024
Цель работы: изучить методы множественного доступа в инфокоммуникационных сетях, алгоритмы работы рабочих станций, научиться представлять (визуализировать) процессы, происходящие в сетях множественного доступа с применением временных диаграмм.
Задание на работу:
1 часть. Разработать блок-схему алгоритма работы рабочей станции (учесть все возможные в данной сети события) и временную диаграмму процесса множественного доступа в гипотетической сети доступа, состоящей из 6 рабочих станций, для одного из следующих вариантов методов множественного доступа:
1.4. Непрерывный метод множественного доступа с контролем несущей (CSMA).
2 часть. Самостоятельно изучить и представить вербальное описание, алгоритм (в виде блок-схемы) работы рабочей станции и временные диаграммы для следующих методов множественного доступа:
2.1. Синхронно-временной доступ с решающей обратной связью и непрерывной передачей (СВД с РОС НП).
2.2. Метод множественного доступа с контролем несущей и избеганием коллизий (CSMA/CA).
1 часть.
Непрерывный метод множественного доступа с контролем несущей
(CSMA), 6 рабочих станций.

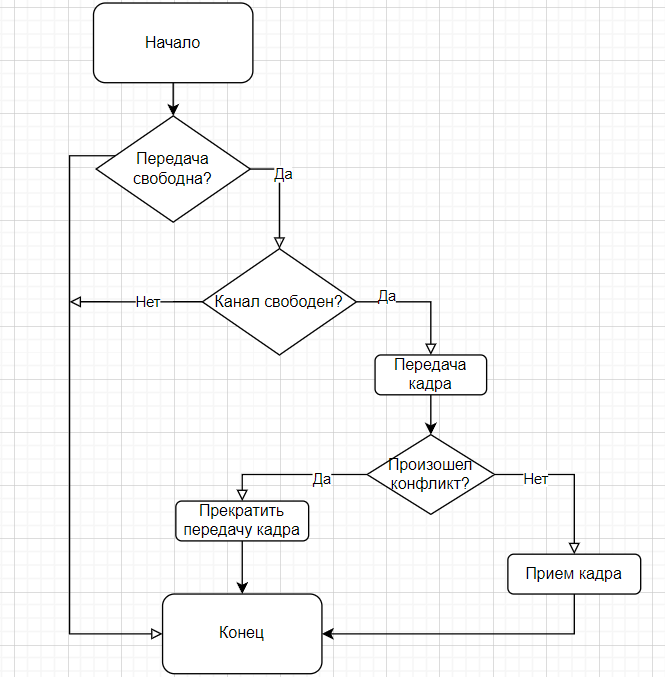

Блок-схема:
Временная диаграмма:
2 часть.
1. Синхронно-временной доступ с решающей обратной связью и непрерывной передачей (СВД с РОС НП), 6 рабочих станций.
Доступ к каналу связи разделяется на равные временные интервалы, называемые слотами. Каждому устройству выделяется свой слот, в котором оно может передавать свои данные.
Присутствует решающая обратная связь. Это означает, что передача данных происходит не только от устройства к устройству, но и обратно.
Каждое устройство получает обратную связь о состоянии передачи данных и может принимать решение о следующем шаге в соответствии с этой информацией.
Непрерывная передача подразумевает, что передача данных происходит непрерывно в течение определенного времени, без простоев или задержек.

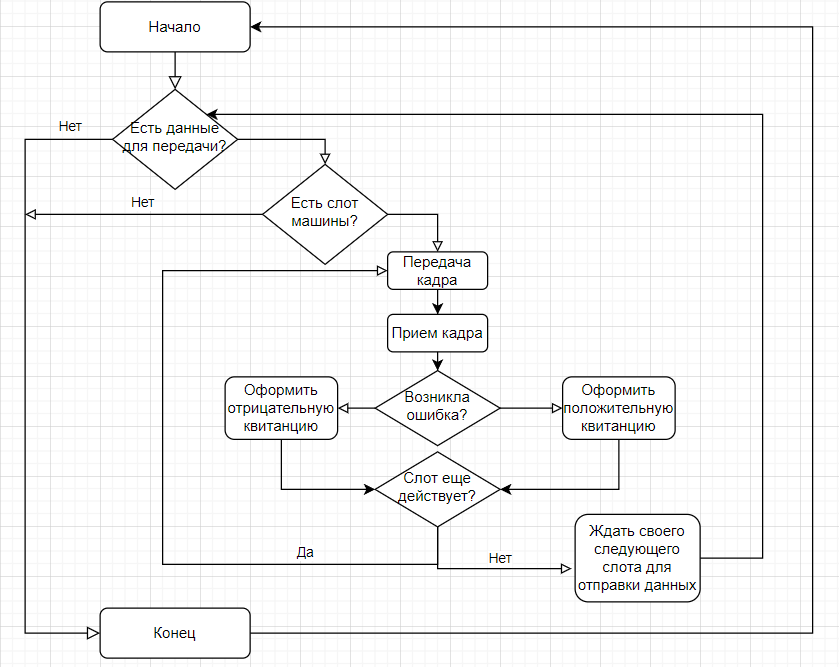

Блок-схема:

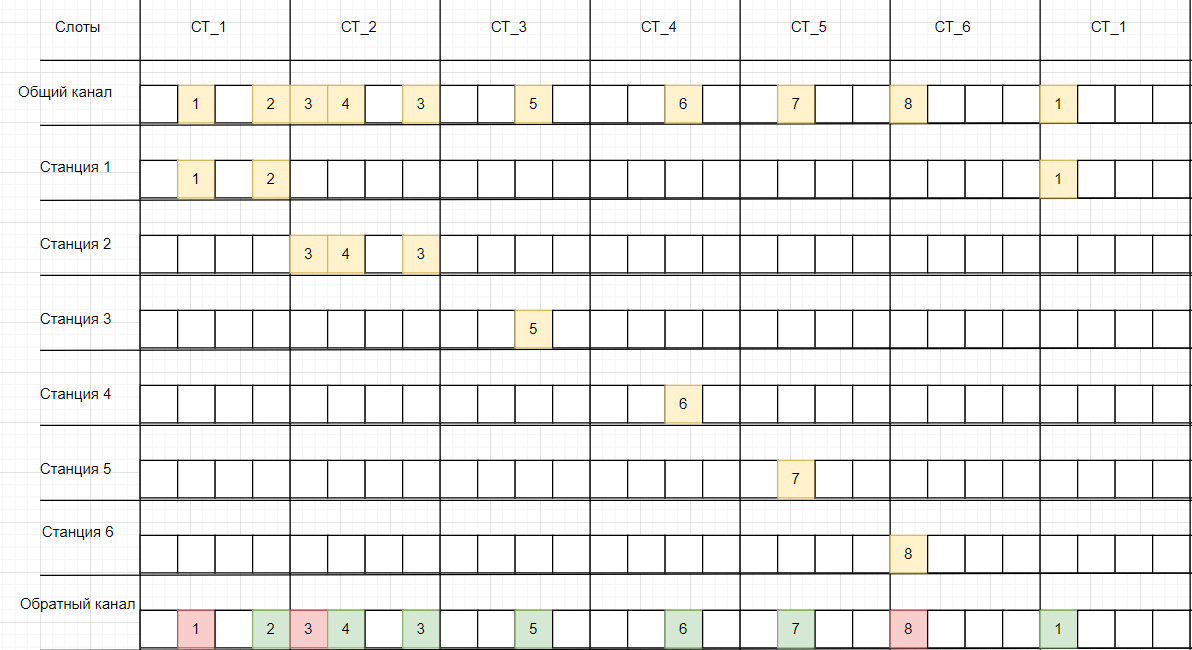

Временная диаграмма:
2. Метод множественного доступа с контролем несущей и избеганием коллизий (CSMA/CA), 7 рабочих станций.
CSMA/CA предназначен для предотвращения коллизий и обеспечения эффективной передачи данных между устройствами. Принцип работы
CSMA/CA заключается в прослушивании среды передачи данных, проверке наличия несущей и избегании коллизий путем случайного ожидания передачи данных. После передачи данных, получающее устройство отправляет подтверждение передающему устройству для подтверждения успешного приема данных.

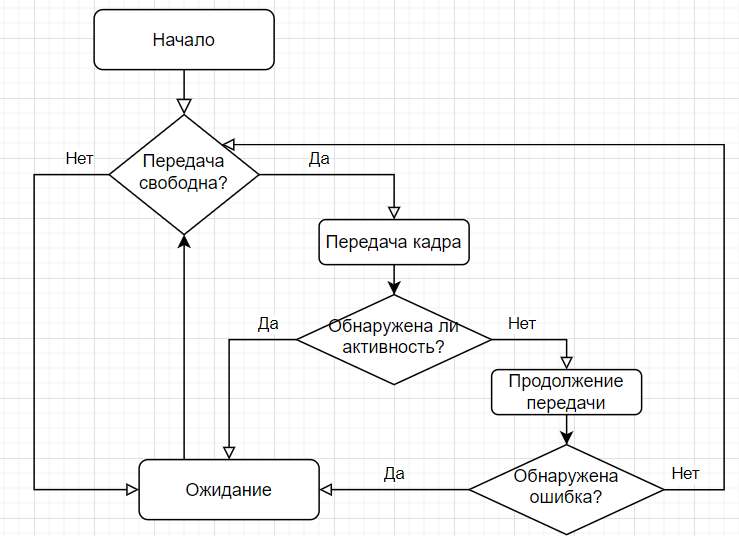

Блок-схема:

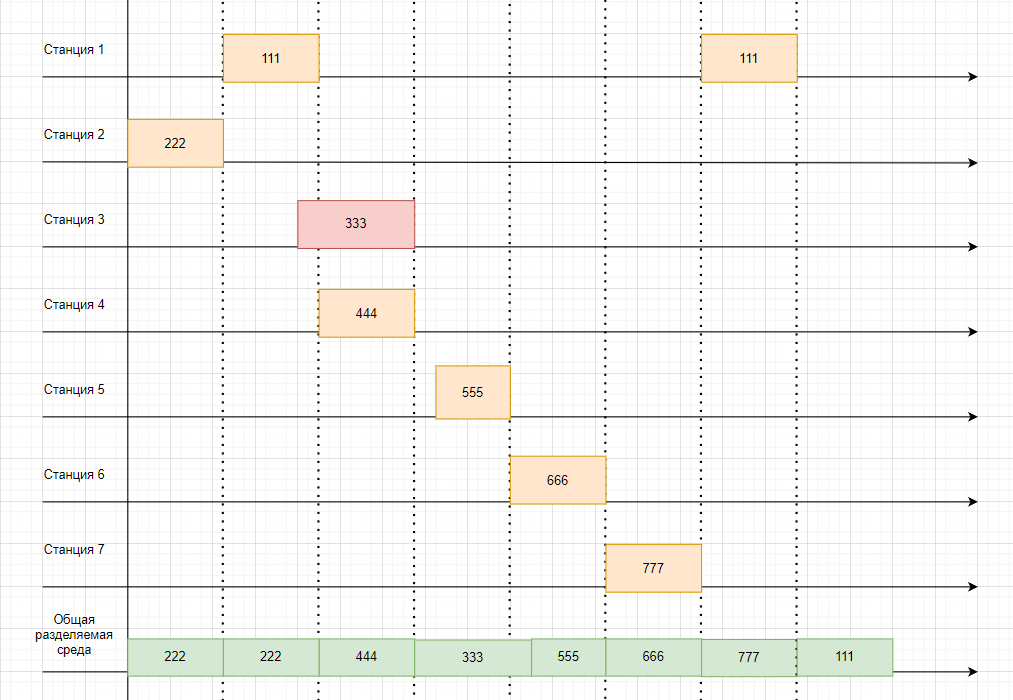

Временная диаграмма:
Выводы:
Были рассмотрены следующие методы множественного доступа: CSMA, СВД с РОС НП, CSMA/CA. Рассмотренные методы множественного доступа относятся к типу случайного доступа. Они позволяют устройствам конкурировать за доступ к среде передачи данных, чтобы избежать коллизий и обеспечить справедливое распределение ресурсов. Особенности/преимущества/недостатки рассмотренных методов множественного доступа по сравнению с другими методами:
1. CSMA (Множественный доступ с контролем несущей) позволяет устройствам прослушивать среду передачи данных перед началом передачи, что помогает предотвратить коллизии. Однако, в случае большой загруженности сети, возможны задержки и коллизии.
2. СВД с РОС НП (Синхронно-временной доступ с решающей обратной связью и непрерывной передачей) обеспечивает равномерное распределение доступа к каналу связи и учитывает обратную связь для принятия решений о передаче данных. Это позволяет повысить эффективность передачи данных. Однако, этот метод требует сложной синхронизации и может быть более сложным в реализации.
3. CSMA/CA (Множественный доступ с контролем несущей и избеганием коллизий) используется в беспроводных сетях, таких как Wi-Fi. Он предотвращает коллизии путем случайного ожидания передачи данных и использования подтверждений приема. Этот метод эффективен в условиях беспроводной среды, где могут возникать помехи и ограничения пропускной способности.
В случае сетей с большим количеством устройств и высокой загруженностью, методы множественного доступа, такие как CSMA/CA, могут быть предпочтительными, так как они помогают предотвратить коллизии и обеспечить более эффективную передачу данных.
