Министерство науки и высшего образования Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОННИКИ (ТУСУР)

Кафедра комплексной информационной безопасности электронно-вычислительных систем (КИБЭВС)

МОДЕЛИРОВАНИЕ И АНАЛИЗ СИСТЕМ С ИСПОЛЬЗОВАНИЕМ IDEF-ТЕХНОЛОГИЙ

Отчет по лабораторной работе №3

по дисциплине «Технологии и методы программирования»

Вариант №1

Студенты гр. 712-2: ___________ Л.С. Болтушкин

___________ В.Д. Маркушин

___________ А.В. Туранов __.__.2024

Руководитель Младший научный сотрудник кафедры КИБЭВС

_______ __________ Б.С. Лодонова

__.__.2024

Томск 2024

Введение

Целью данной лабораторной работы является изучение методологии IDEF и применение различных нотаций для моделирования заданной системы.

Вариант №1 – Разработать систему Кинопрокат. Пользователь может выбрать определенную киноленту, при заказе киноленты указывается язык звуковой дорожки, который совпадает с языком файла субтитров. Система должна поставлять фильм с требуемыми характеристиками, причем при смене языка звуковой дорожки должен меняться и язык файла субтитров и наоборот.

Задачи:

1. Ознакомиться с краткими теоретическими сведениями;

2. Составить диаграмму IDEF0 согласно варианту №1;

3. Составить диаграмму IDEF1x согласно варианту №1;

4. Составить диаграмму IDEF3 согласно варианту №1;

5. Составить диаграмму DFD согласно варианту №1;

6. Составить отчет согласно ОС ТУСУР 01-2021.

1 Ход работы

IDEF0 – методология функционального моделирования, отображающая структуру и функции системы, а также потоки информации и материальных объектов, связывающие эти функции, представлена на рисунке 1.1.

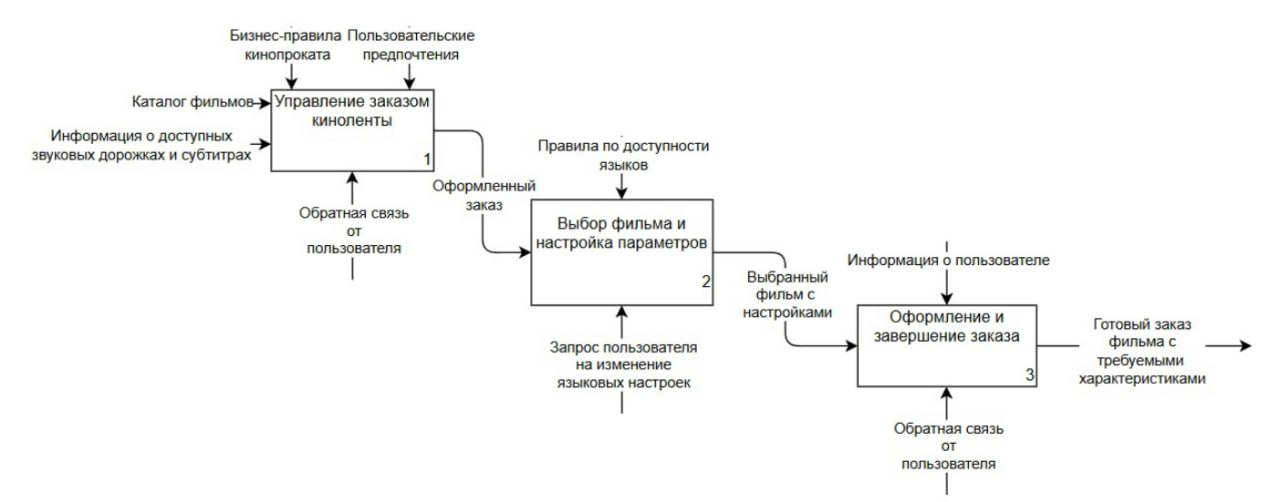

Рисунок 1.1 – Диаграмма IDEF0

IDEF1X – методология построения реляционных структур (баз данных).

На рисунке 1.2 представлена диаграмма IDEF1x согласно варианту №1.

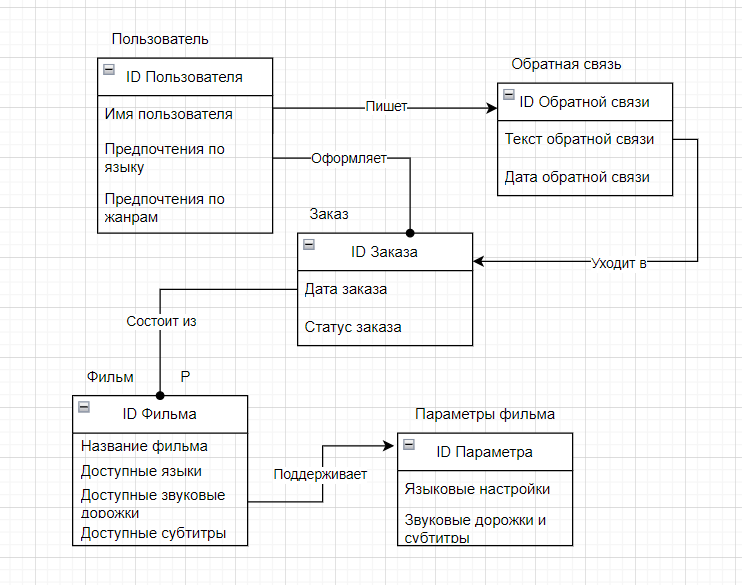

Рисунок 1.2 – Диаграмма IDEF1x

IDEF3 – методология документирования процессов, происходящих в системе (Process Description Capture Method).

На рисунке 1.3 представлена диаграмма IDEF3 согласно варианту №1.

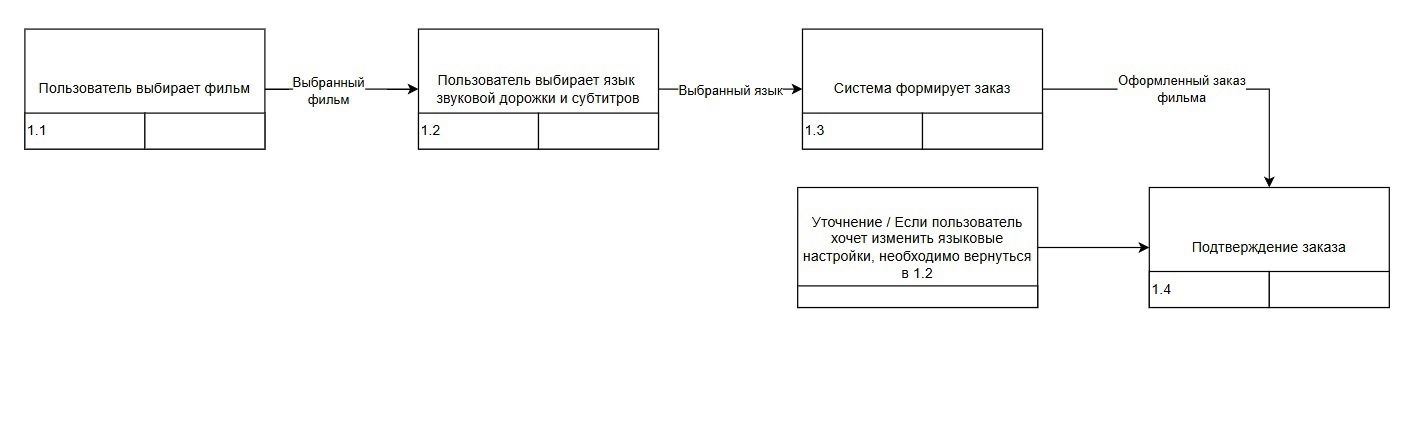

Рисунок 1.3 – Диаграмма IDEF3

DFD – диаграммы потоков данных. Так называется методология графического структурного анализа, описывающая внешние по отношению к системе источники и адресаты данных, логические функции, потоки данных и хранилища данных, к которым осуществляется доступ.

На рисунке 1.4 представлена диаграмма DFD согласно варианту №1.

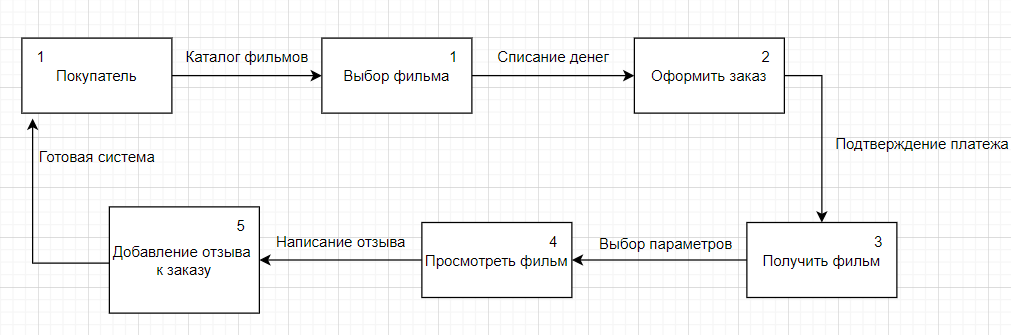

Рисунок 1.4 – Диаграмма потоков данных в нотации DFD

Заключение

В ходе выполнения данной лабораторной работы было проведено знакомство с методологией IDEF и применены различные нотации для моделирования заданной системы, все задания был выполнены с соответствием по варианту №1.

Отчет составлен согласно ОС ТУСУР 01-2021.
