Министерство науки и высшего образования Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОННИКИ (ТУСУР)

Кафедра комплексной информационной безопасности электронно-вычислительных систем (КИБЭВС)

DHCP-сервер ALD PRO

Отчет по лабораторной работе №4

по дисциплине «Защита информации в компьютерных сетях»

Студенты гр. 712-2 ___________ Л.С. Болтушкин

___________ Н.А. Рыбин __________

Руководитель Старший преподаватель кафедры КИБЭВС

_______ __________ Д.А. Баранов

__________

Томск 2024

Введение

Целью данной лабораторной работы является получение навыков установки DHCP сервера в домене ALD PRO в операционной системе Astra Linux SE.

1 ХОД РАБОТЫ

Для начала выполнения данной лабораторной работы было запущено обе виртуальные машины из прошлой лабораторной работы и импортирована третья виртуальная машина – client2.ova, после авторизации во всех трех машинах в новоиспеченной машине была выполнена команда: sudo services networking restart. Далее был проверен доступ до astralinux.ru командой ping.

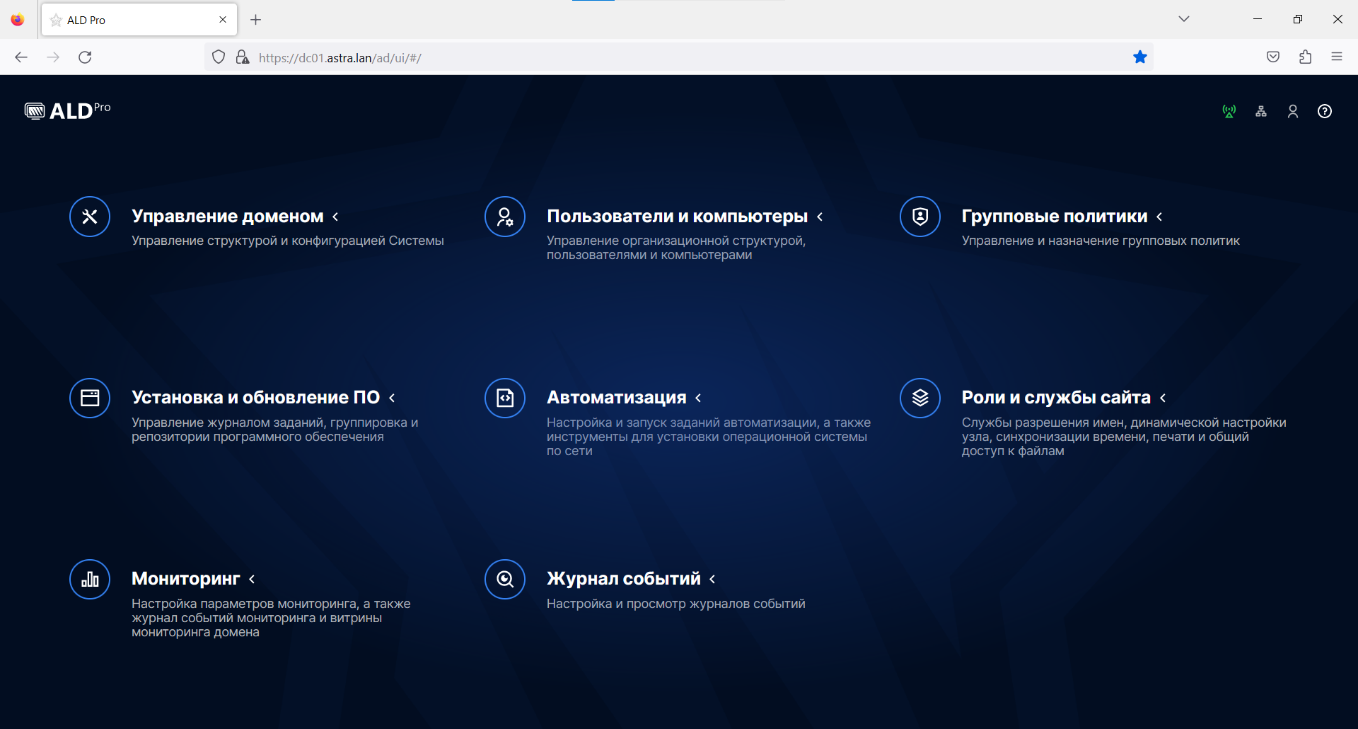

Была произведена авторизация в ALD PRO, где необходимо выбрать раздел «Роли и службы сайта» (рисунок 1.1).

Рисунок 1.1 – Главная страница ALD PRO

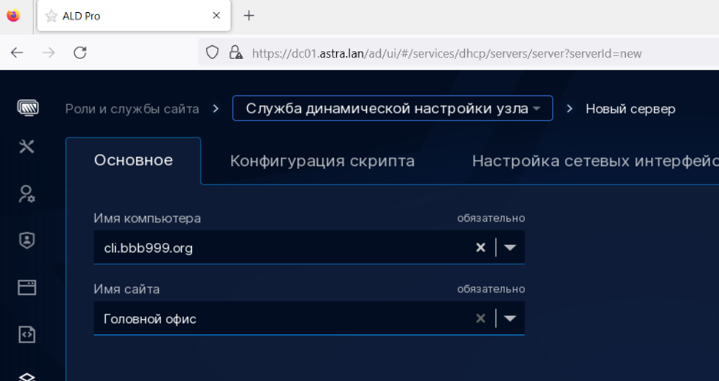

Далее был добавлен новый сервер, где введено имя клиентского компьютера и имя сайта через выбор параметров (рисунок 1.2).

Рисунок 1.2 – Выбор параметров

Сервер был сохранен, после этого был произведен переход на главную страницу ALD PRO и выбран раздел «Задания автоматизации», где выбрано задание на установку DHCP-сервера ALD PRO.

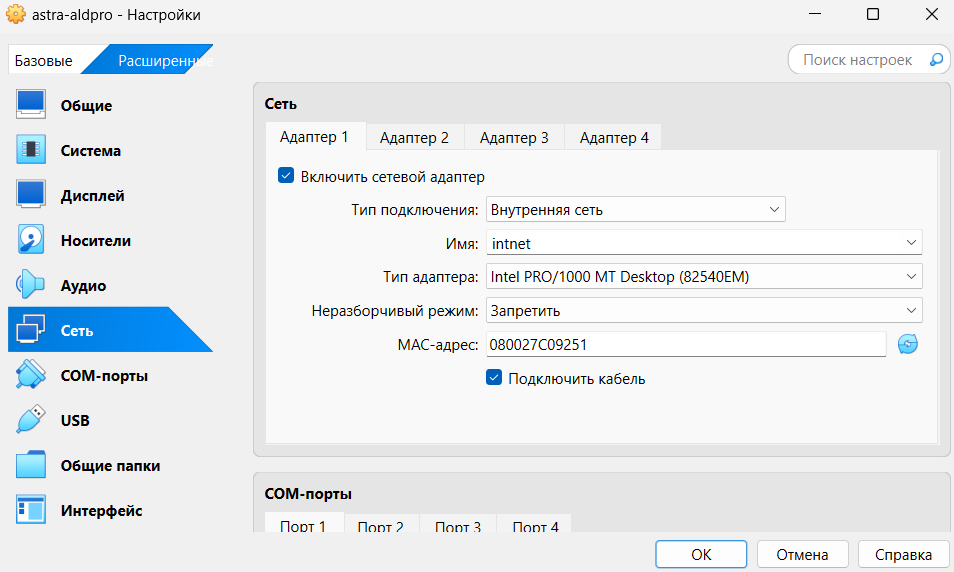

Для просмотра MAC-адреса сетевого адаптера в VirtualBox необходимо перейти в раздел «Сеть» в Настройках (рисунок 1.3).

Рисунок 1.3 – Раздел «Сеть» в Настройки

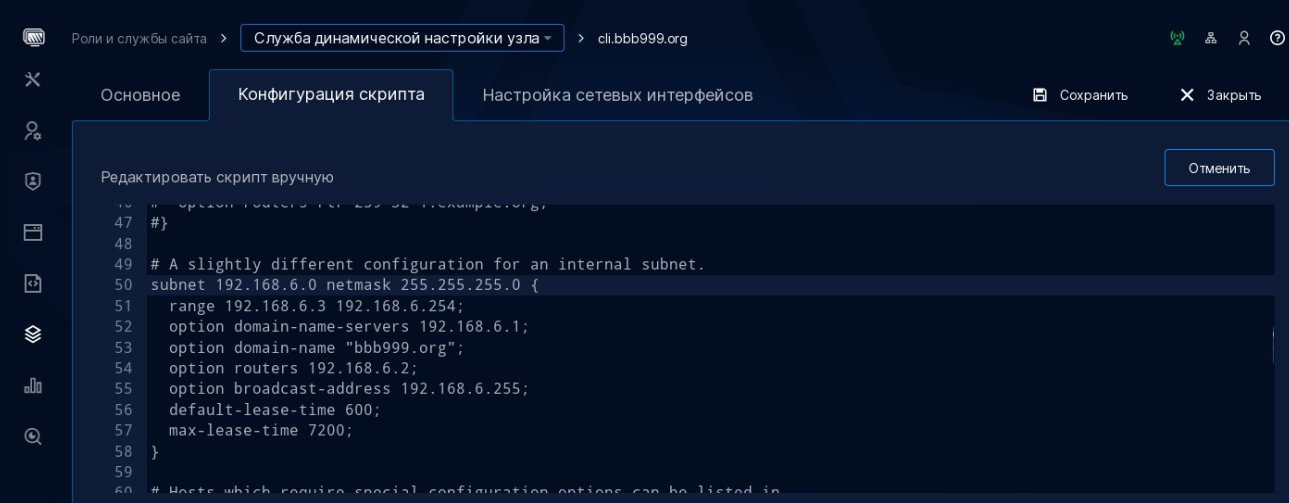

В конфигурации скрипта был введен и сохранен комментарий (рисунок 1.4).

Рисунок 1.4 – Конфигурация скрипта

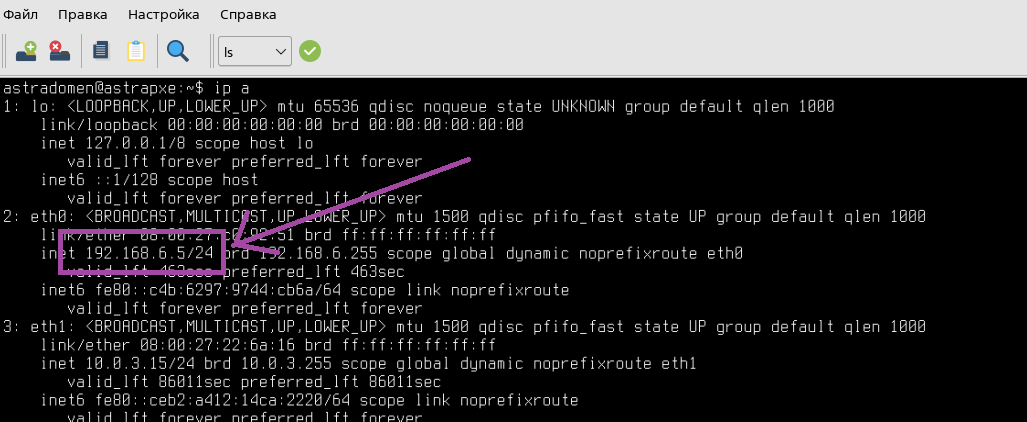

После данных действий была перезагружена виртуальная машина, которая теперь стала DHCP сервером, произведен в нее вход, затем была открыта виртуальная машина – client2.ova, и введена команда ip a, благодаря которой адаптер eth0 получит IP-адрес по DHCP (рисунок 1.5).

Рисунок 1.5 – Просмотр IP-адреса

Далее был проверен пинг по полным доменным именам сервера домена и DHCP сервера, по IP-адресу со всех виртуальных машин к другим и по коротким именам сервера и клиента (команда: ping cli).

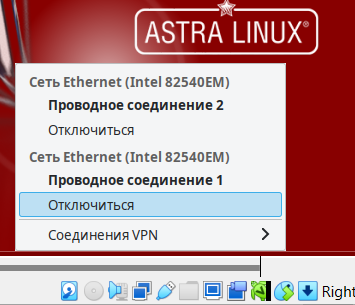

В ходе проверки пинга было выявлено, что он проходит только по локальной сети, для этого заново была запущена команда ping и выключен второй сетевой адаптер через network-manager (рисунок 1.6).

Рисунок 1.6 – Отключение «Проводное соединение 1»

После всех выполненных действий в лабораторной работе был выполнен откат до предыдущего состояния всех виртуальных машин.

Заключение

В ходе выполнения данной лабораторной работы были получены навыки установки DHCP сервера в домене ALD PRO в операционной системе Astra Linux SE.
