Введение

Целью данной лабораторной работы является получение навыков развертывания и настройки домена ALD PRO в операционной системе Astra Linux SE.

1 ХОД РАБОТЫ

Была выполнена авторизация в виртуальной машине astra-aldpro и в окне выбора атрибутов выбран уровень целостности «Высокий» (рисунок 1.1).

Рисунок 1.1 – Выбор атрибутов безопасности

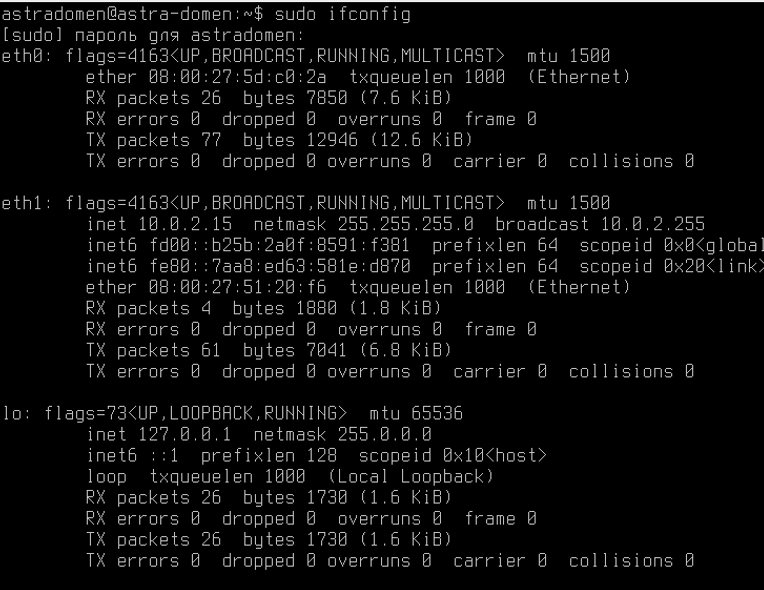

После авторизации был открыт терминал и введена команда sudo ifconfig (рисунок 1.2).

Рисунок 1.2 – Вывод sudo ifconfig

Далее с помощью команды sudo nano был открыт файл по пути /etc/sysctl.conf. После в конец файла были добавлены строки, и выполнена команда sudo sysctl -p. После выполнена проверка, ушла ли в конфигурациях сетевых адаптеров строка с помощью команды sudo ipconfig, а также остановлена служба network-manager, а после выключена и удалена (рисунок 1.3).

Рисунок 1.3 – Вход в систему

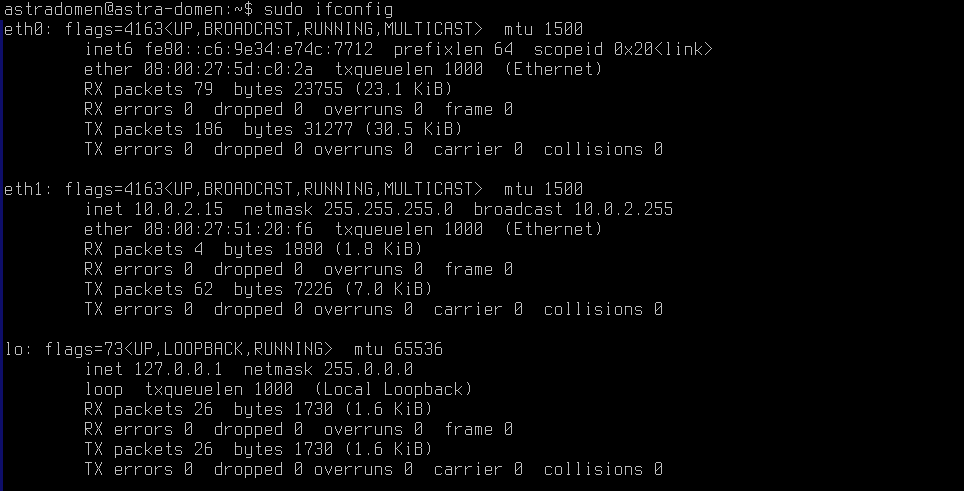

После была введена команда ifconfig, которая выводит интерфейсы для последующей ручной настройки (рисунок 1.4).

Рисунок 1.4 – Вывод интерфейсов

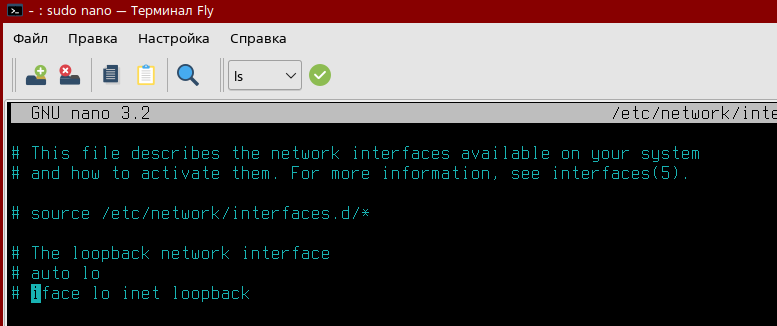

Далее был открыт файл /etc/network/interfaces и закомментированы все строки (рисунок 1.5).

Рисунок 1.5 – Файл /etc/network/interfaces

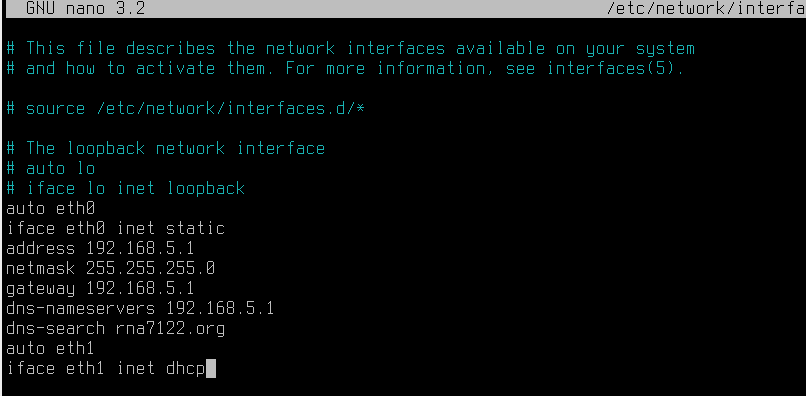

Далее была написана конфигурация, которую необходимо вставить в файл: номер варианта (№3) + 2 (рисунок 1.6), а также в том же файле настроен второй адаптер для доступа в интернет.

Таблица 1.1 – Настройка локальной сети

Название параметра	Значение
auto	etho0
iface	etho0
address	192.168.3.1 -> 192.168.5.1
gateway	192.168.3.1 -> 192.168.5.1
dns-nameservers	192.168.3.1 -> 192.168.5.1
dns-search	rna7122.org

Рисунок 1.6 – Настройка адаптеров

После было настроено имя хоста, используя команду hostnamectl (рисунок 1.7).

Рисунок 1.7 – Настройка имени хоста

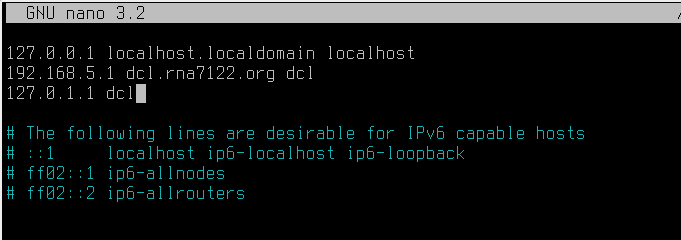

Далее было настроено соотношение доменных имен и ip адресов в файле /etc/hosts. Были настроены конфигурации имени хостов, чтобы будущий сервер правильно применял групповые политики и обнаруживать компьютеры в сети (рисунок 1.8).

Рисунок 1.8 – Файл hosts

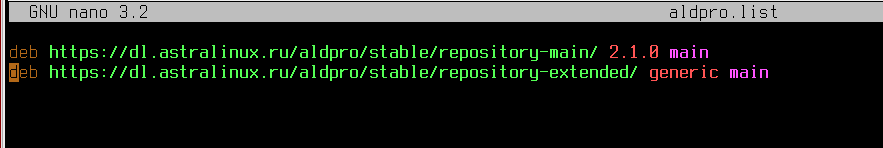

Далее были подготовлены источники обновления для установки пакетов (рисунок 1.9).

Рисунок 1.9 – Подготовка источников

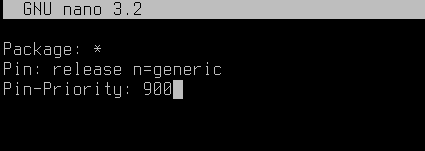

После был создан файл приоритета репозиториев и выполнено обновление системы и выполнена перезагрузка (рисунок 1.10).

Рисунок 1.10 – Файл приоритета репозиториев

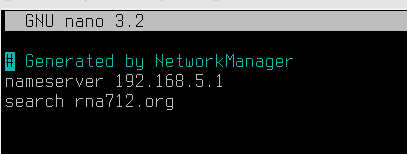

После была выполнена установка ALD PRO и отредактирован файл /etc/resolv.conf и выполнена установка домена (рисунок 1.11).

Рисунок 1.11 – Файл /etc/resolv.conf

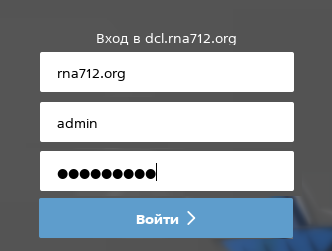

Далее была выполнена авторизация в домене (рисунок 1.12).

Рисунок 1.12 – Авторизация

Был выполнен вход в домен через браузер firefox (рисунок 1.13).

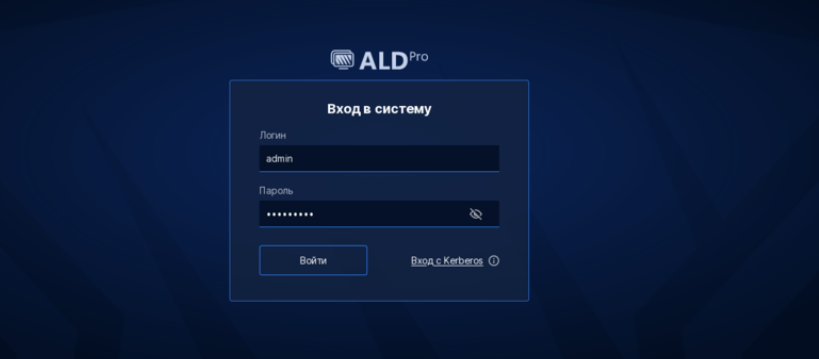

Рисунок 1.13 – Вход в браузере

Далее были выполнены создание и настройка учетной записи пользователя, а также выдача пользователю роли для предоставления прав (рисунок 1.14).

Рисунок 1.14 – Настройка пользователя

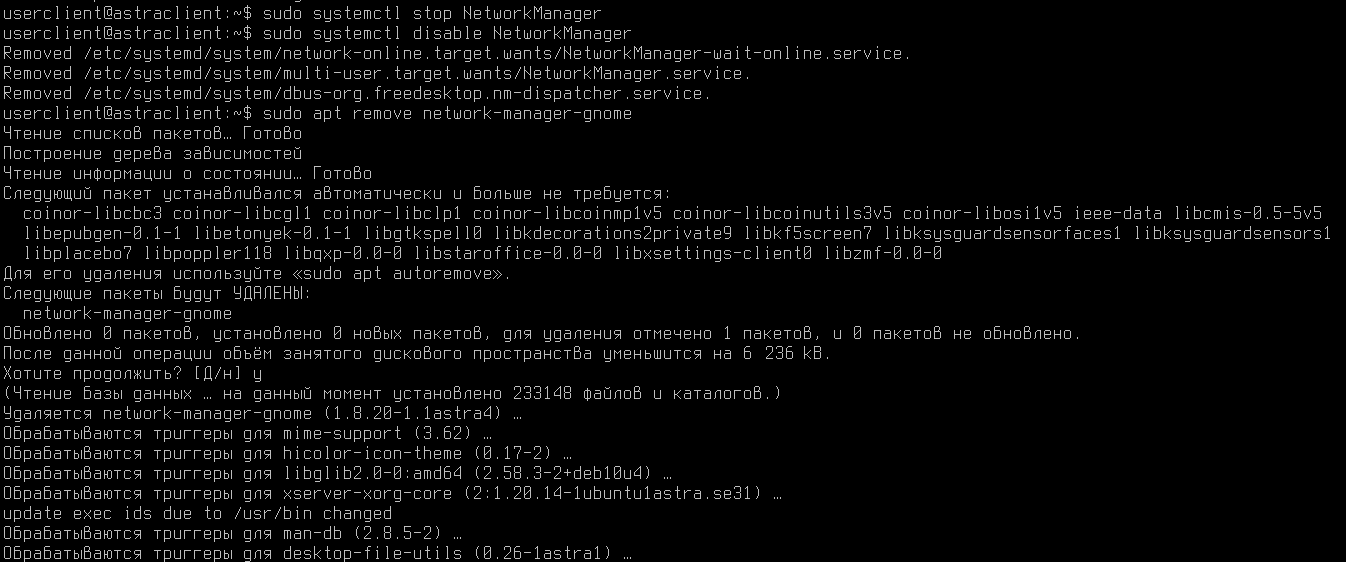

После был выполнен вход в виртуальной машине client-astra, изменен файл /etc/sysctl.com и удалена служба NetworkManager (рисунок 1.15).

Рисунок 1.15 – Удаление NetworkManager

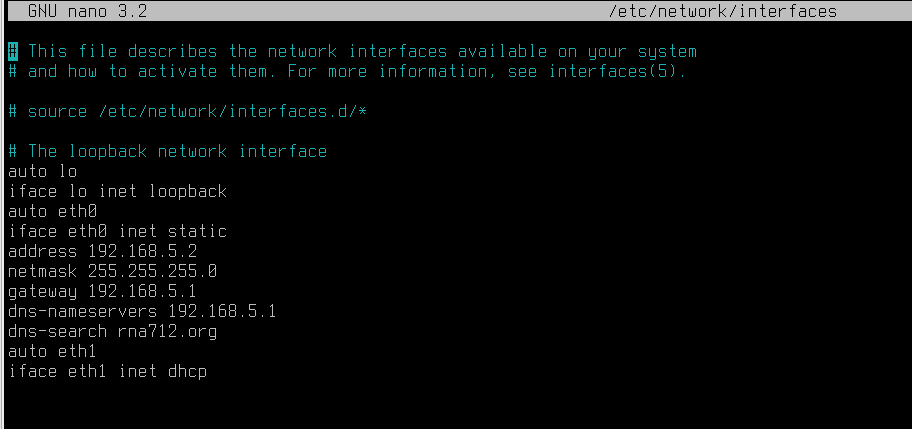

После была написана конфигурация для настройки двух адаптеров (рисунок 1.16).

Рисунок 1.16 – Конфигурация настройки адаптеров

Далее были выполнены настройки имени хоста, соотношение доменных имен и ip адресов (рисунок 1.17 – 1.18).

Рисунок 1.17 – Настройка имени хоста

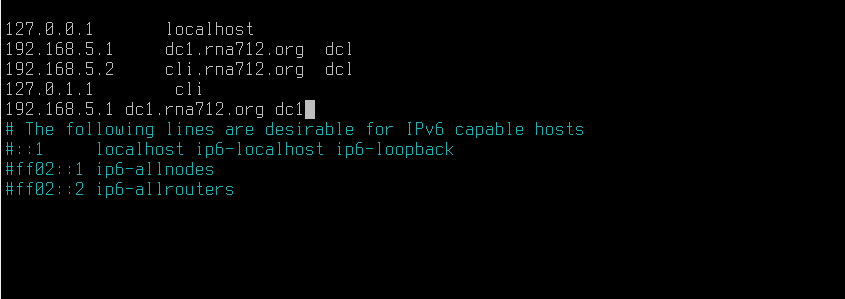

Рисунок 1.18 – Настройка соотношения доменных имен

После были подготовлены источники обновления для установки пакетов и установлены обновления (рисунок 1.19).

Рисунок 1.19 – Приоритеты репозиториев

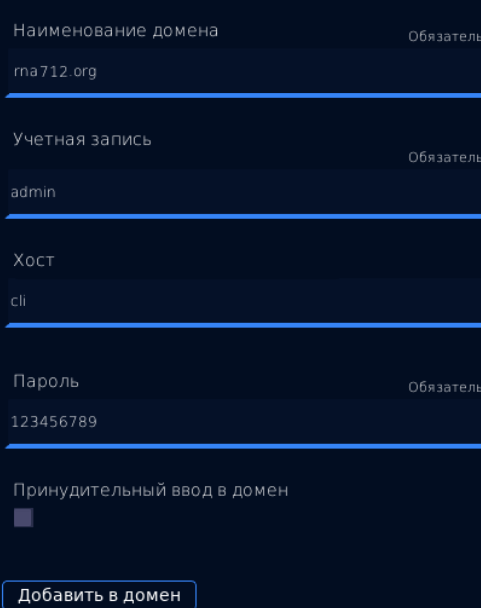

После была выполнена замена ip адресов в файле /etc/network/interfaces и перезапущена служба командой networking restart. А также установлены пакеты уже для введения клиента в домен ALD PRO и запущена графическая утилита для ввода в домен (рисунок 1.20).

Рисунок 1.20 – Установка пакетов для введения клиента в домен

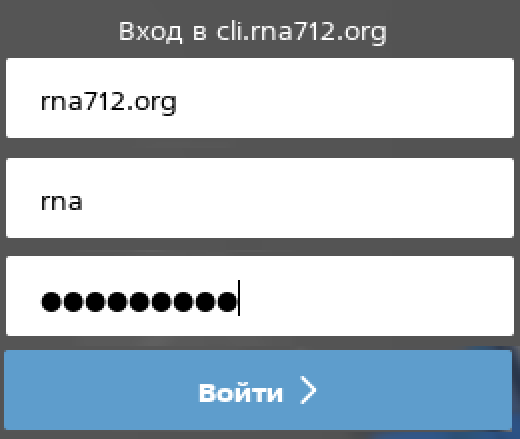

После перезагрузки системы был выполнен вход через учетную запись, созданную ранее в домене. (рисунок 1.21).

Рисунок 1.21 – Вход в учетную запись

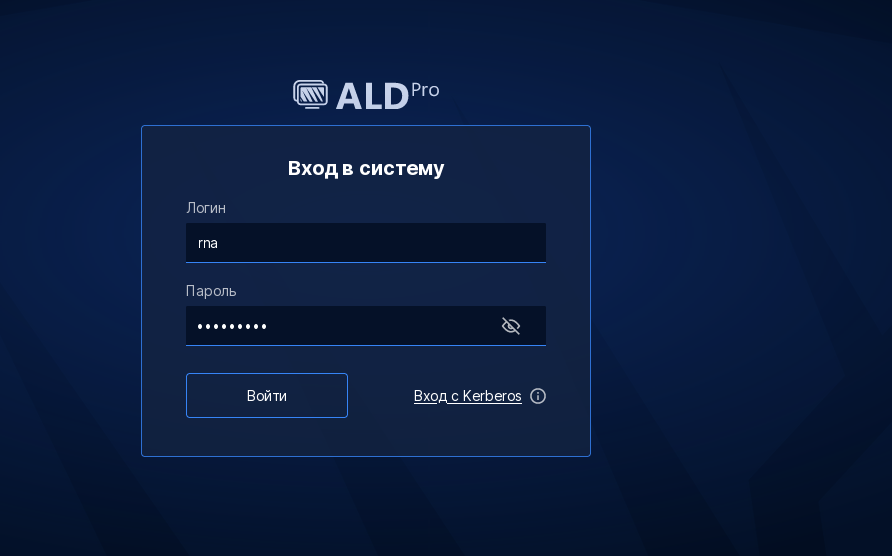

А также сделана авторизация в веб браузере с помощью этой же учетной записи (рисунок 1.22)

Рисунок 1.22 – Вход в учетную запись в браузере

Заключение

В ходе выполнения данной лабораторной работы были получены навыки развертывания и настройки домена ALD PRO в операционной системе Astra Linux SE.
