Эл4

Санкт-Петербургский политехнический университет

петра великого

Институт энергетики

Лаборатория электричесих аппаратов

__________________________________________________________

Студент Школьников А.С.

специальность 14.03.01 Ядерная энергетика и теплофизика

3 курса, группа № 3231401/20101

„ “ 2024г.

Работа принята

Отчет о работе №4

«Исследование инвертирующего усилителя и интегратора»

СХЕМА СОЕДИНЕНИЙ

Замечания преподавателя:

Таблица 1 – Амплитудные характеристики ОУ при R₄ = 50 кОм

№	UВХ, В	UВЫХ, В
1	-12,85	14,1
2	-2,84	14,1
3	0,013	0,075
4	-0,022	0,105
5	2,73	-13,63
6	11,89	-13,63

Таблица 2 - Амплитудная характеристика ОУ при R₄ = 200 кОм

№	UВХ, В	UВЫХ, В
1	-14,3	14,1
2	-0,77	14,1
3	0	-0,05
4	0,7	-13,65
5	1,98	-13,65
6	13,01	-13,65

Коэффициент усиления ОУ определяется из линейного участка амплитудной характеристики в соответствии с выражением:

Для R₄ = 50 кОм

Для R₄ = 200 кОм

Расчётное значение коэффициента усиления при R₄ = 50 кОм

Расчётное значение коэффициента усиления при R₄ = 200 кОм

Таблица 3 - Амплитудно-частотная характеристика инвертирующего усилителя

при R₄ = 50 кОм

№	, Гц	, В
1	300	10
2	500	9,76
3	1900	7,12
4	6300	3,08
5	10000	1,92
6	16000	1,3
7	64000	0,33

Таблица 4 - Амплитудно-частотная характеристика инвертирующего усилителя

при R₄ = 200 кОм

№	, Гц	, В
1	300	10
2	500	8,08
3	630	7,12
4	1000	5,04
5	1900	2,96
6	6300	0,9
7	10000	0,6
8	17000	0,412

Рисунок 4 – Осциллограмма напряжения на инвертирующем усилителе

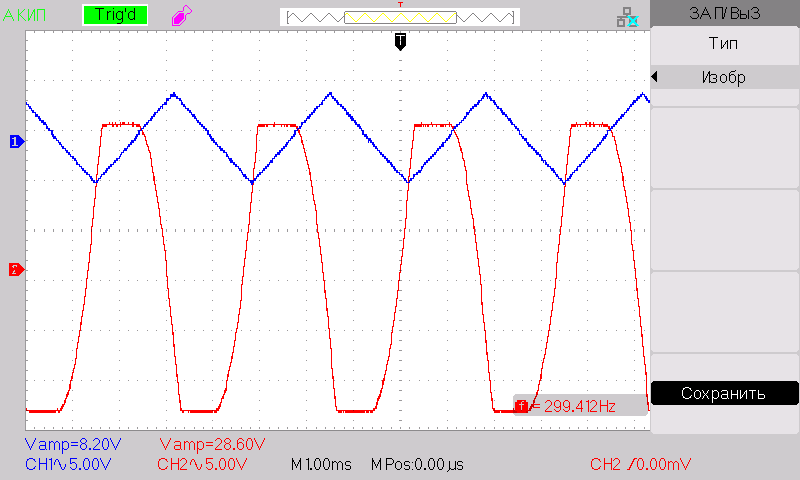

Рисунок 5 – Осциллограмма напряжения на интеграторе

Анализ полученных результатов и выводы:

В ходе выполнения работы были исследованы основные характеристики инвертирующего усилителя и интегратора. Была измерена амплитудная характеристика операционного усилителя. По этим данным был построен график амплитудной и амплитудно-частотной характеристик, характер зависимости которых совпадает с теоретическими. Также был рассчитан коэффициент усиления (А) для различных режимов работы. Для R₄ = 50 кОм полученное экспериментально значение А отличается от расчётного менее чем на 0,4%. А для R₄ = 200 кОм – на 5,6%. Кроме того, по графику амплитудно-частотной характеристики были определены полосы пропускания.

Результаты осциллограмм выходного напряжения интегратора подтвердили теоретические ожидания относительно поведения сигнала на выходе.

Перечень применявшихся приборов и машин:

№ п/п	Наименование	Технические данные, пределы измерений	Тип, система	Изготовитель	Зав. номер	Класс точности
1	Мультиметр	0..200 В	Цифр.	MASTECH	MY68	0,8
2	Мультиметр	0..200 В	Цифр.	MASTECH	MY68	0,8
3	Осциллограф		Цифр.	АКИП		0,5

Подпись выполнившего работу
