Отчет о работе №3

«Исследование трехфазного управляемого выпрямителя»

СХЕМА СОЕДИНЕНИЙ

Замечания преподавателя:

Таблица 1 – Регулировочные характеристики выпрямителя

RH = 100 Ом		RH = 400 Ом
, град	Ud, B	, град	Ud, В
0	110	0	114,3
10	109,7	10	114,1
20	106,7	20	110,2
30	100	30	102,7
40	91,3	40	92,9
50	78,1	50	79,4
60	62,3	60	62,9
70	45,6	70	45,8
80	27,62	80	27,55
90	10,71	90	16,91
100	4,4	100	7,67

Теоретические значения получим из формулы:

Таблица 2 – Теоретические значения

, град	0	10	20	30	40	50	60	70	80	90	100
В	117	115	110	101	90	75	59	40	20	0	-20

Таблица 3 – Внешние характеристики выпрямителя

Id, A	Ud, B	Id, A	Ud, B
1	109,6	0,77	84,1
0,55	112,7	0,4	85,1
0,27	114,1	0,2	85,6
0,17	114,7	0,12	85,9
0,1	115,1	0,07	86,2
0,05	115,6	0,02	86,3

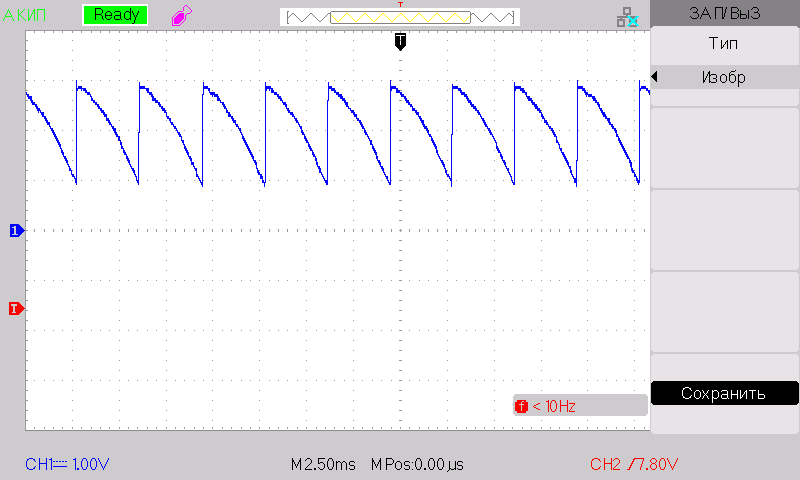

Рис. 2 – Осциллограмма выпрямленного напряжения при α=10°

Рис. 3 – Осциллограмма выпрямленного напряжения при α=45°

Анализ полученных результатов и выводы:

В ходе лабораторной работы были исследованы регулировочная и внешняя характеристики тиристорного выпрямителя, выполненного по трехфазной мостовой схеме, при работе на активно-индуктивную нагрузку.

По результатам измерений были построены графики зависимостей регулировочной Ud (α) и внешней Ud (Id) характеристик трехфазного управляемого выпрямителя. График регулировочной характеристики имеет схожую зависимость с теоретическим. Также была снята осциллограмма выпрямленного напряжения Ud при двух значениях α.

Перечень применявшихся приборов и машин:

№ п/п	Наименование	Технические данные, пределы измерений	Тип, система	Изготовитель	Зав. номер	Класс точности
1	Мультиметр	0..200 В	Цифр.	MASTECH	MY68	0,8
2	Мультиметр	0..200 В	Цифр.	MASTECH	MY68	0,8
3	Осциллограф		Цифр.	АКИП		0,5
4	Миллиамперметр	0..1 А	Электр.			4
