.docxСанкт-Петербургский политехнический университет
петра великого
Институт энергетики
Лаборатория электричесих аппаратов
__________________________________________________________
Студент Школьников А.С.
специальность 14.03.01 Ядерная энергетика и теплофизика
3 курса, группа № 3231401/20101
„ “ 2024г.
Работа принята
Отчет о работе №2
«Исследование однофазного и трехфазного неуправляемых выпрямителей»
СХЕМА СОЕДИНЕНИЙ
Замечания преподавателя:
Таблица 1 – Результаты расчета и измерений
№ |
|
U2m, В |
Ud, В |
Uобр.max, В |
При U2 = 11,67 В |
||||
1 |
Расчетное значение |
16,5 |
10,5 |
16,5 |
2 |
Показания осциллографа |
16 |
9,4 |
16,4 |
3 |
Показания мультиметра |
- |
9,22 |
- |
Где
;
.
Таблица 2 – Внешняя характеристика однофазного выпрямителя
Положение потенциометра Rн |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
Ud, В |
9,04 |
9,08 |
9,12 |
9,14 |
9,16 |
9,18 |
9,2 |
9,21 |
9,22 |
9,22 |
Id, мА |
19,08 |
13,77 |
10,04 |
8,2 |
6,61 |
5,92 |
4,87 |
4,39 |
4 |
3,91 |
Таблица 3 – Внешняя характеристика трехфазного выпрямителя
Положение потенциометра Rн |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
Ud, В |
13,96 |
14,02 |
14,06 |
14,09 |
14,11 |
14,13 |
14,15 |
14,16 |
14,16 |
14,17 |
Id, мА |
30,51 |
20,94 |
15,59 |
12,37 |
10,32 |
8,67 |
7,43 |
6,82 |
6,3 |
6 |

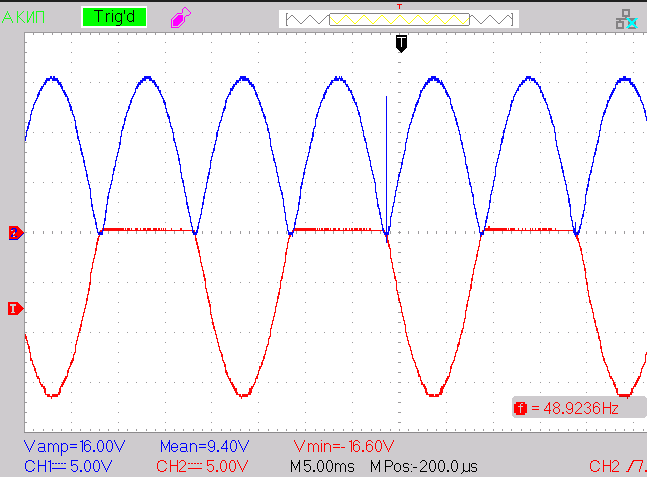

Рисунок 1 – Осциллограмма однофазного выпрямителя

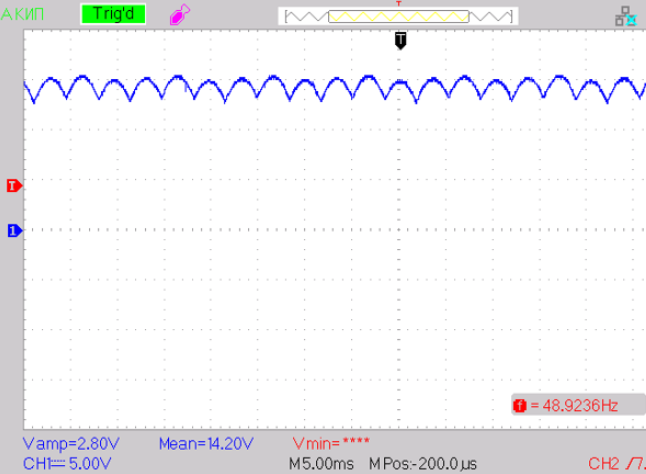

Рисунок 2 – Осциллограмма двухфазного выпрямителя
Анализ полученных результатов и выводы:
В ходе лабораторной работы были исследованы однофазный и трехфазный неуправляемые выпрямители и получены их внешние характеристики. А так же построены зависимости Ud(Id).
С помощью осциллографа были получены значения Ud, Uобр, U2m выпрямленного напряжения, максимального обратного напряжения и амплитудное значение напряжения соответственно. Эти же значения были рассчитаны и занесены в таблицу 1. Сравнивая их, можно утверждать, что экспериментальные и теоретические данные почти совпадают.
Перечень применявшихся приборов и машин:
№ п/п |
Наименование |
Технические данные, пределы измерений |
Тип, система |
Изготовитель |
Зав. номер |
Класс точности |
1 |
Мультиметр(A) |
|
Электр. |
MASTECH |
MY68 |
|
2 |
Мультиметр(V) |
|
Электр. |
MASTECH |
MY68 |
|
3 |
Осциллограф |
|
Электр. |
АКИП |
|
|
4 |
|
|
|
|
|
|
5 |
|
|
|
|
|
|
Подпись выполнившего работу
