ФОРМУЛЫ ДЛЯ РАСЧЕТА

1. Скорость пара на зеркале испарения , м/с:

,

где D – паропроизводительность (например, расход пара на турбину), кг/с;

- площадь зеркала испарения (ЗИ), м² .

2. Массовая нагрузка зеркала испарения , :

;

Объемная нагрузка зеркала испарения , :

.

3.

ЗАДАНИЕ

Рассчитать параметры при барботаже пара над погружным дырчатым листом (ПДЛ) в горизонтальном парогенераторе (ПГ) АЭС с ВВЭР (заполнить Табл. 1 и табл. 2).

Таблица 1

Давление в ПГ, р2 , МПа	7,8
Паропроизводительность, D, кг/с	613,8
Скорость пара на ЗИ, , м/с	0,27
Площадь ЗИ, , м2
Высота весового уровня над ПДЛ, , мм	100
Массовая нагрузка ЗИ, ,	;
Объемная нагрузка ЗИ, ,	;

Таблица 2

Давление в ПГ, р2 , МПа		5,8			6,8			7,8
Скорость пара на ЗИ, , м/с		0,1	0,2	0,3	0,1	0,2	0,3	0,1	0,2	0,3
Высота переходной зоны, , м; [1, с. 35]
Истинное объемное паросодержание на участке стабилизации (ИОП)	, [1, с. 35]
	[1, c.54]
	, (п. 3)
Высота действительного уровня над ПДЛ с учетом переходной зоны, , м1

По результатам расчета построить графики:

1. Зависимость истинного объемного паросодержания на участке стабилизации от скорости пара на ЗИ при разных значениях давления в ПГ (см. график на рис. 16 [1]).

2. Зависимость высоты переходной зоны от скорости пара на ЗИ при разных значениях давления в ПГ (формулу см. Приложение).

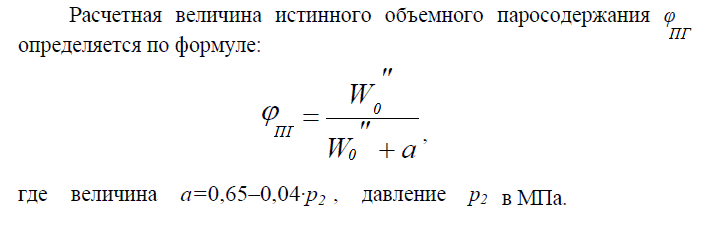

3. Зависимость истинного объемного паросодержания по высоте динамического двухфазного слоя от скорости пара ( р₂ =7,8 МПа ; =0,1; 0,2; 0,3 м/с; на участке стабилизации ИОП рассчитать по формуле Бартоломея Г.Г. - ; высоту входной зоны принять =0,03 м - см. график на рис. 15 [1]).

4. Сформулировать выводы.

ЛИТЕРАТУРА

1. Теплогидродинамические процессы в реакторах и парогенераторах: Учеб. пособие / В.М.Боришанский, Т.В.Заблоцкая, П.Л.Магидей, А.Я.Благовещенский. Л.: Изд-во ЛПИ, 1984. 80 с.

ПРИЛОЖЕНИЕ

1. Формула Кутателадзе С.С. и Стыриковича М.А. [1, с.54]

2. Высота переходной зоны, м:

;

[ ] – МПа

3. диаметр ПГ никак не влияет на процесс барботажа, он очень большой - порядка 4 м

1 Высота весового уровня над ПДЛ, =0,2 м; истинное объемное паросодержание на участке стабилизации рассчитать по формуле Бартоломея Г.Г.
