САНКТ-ПЕТЕРБУРГСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ПЕТРА ВЕЛИКОГО

Институт Энергетики

Высшая школа атомной и тепловой энергетики

Расчётная работа

по дисциплине «Теплогидравлические процессы в ЯЭУ»

"Расчет параметров при барботаже"

Работу выполнил:

Студент гр. 3231401/20101 Школьников А.С.

Преподаватель Парамонова И.Л.

СодержаниеY

Введение 3

1. Исходные данные 4

2. Расчет параметров пара над погружным дырчатым листом 5

3. Расчет влажности пара 10

Злоключение 12

Введение 3

1. Исходные данные 4

2. Расчет параметров пара над погружным дырчатым листом 5

3. Расчет влажности пара 10

Злоключение 12

Введение

1. Исходные данные

Паропроизводительность D = 380 кг/с;

Давление в ПГ p₂ = 6,5 МПа;

Скорость пара на зеркале испарения м/с;

Внутренний диаметр парогенератора d = 3,8 м;

Высота весового уровня над ПДЛ мм;

Высота входной зоны м.

2. Расчет параметров пара над погружным дырчатым листом

Площадь зеркала испарения:

где – плотность пара, кг/м³.

Массовая нагрузка зеркала испарения:

Объемная нагрузка зеркала испарения:

Истинное объемное паросодержание будем определять по 3 формулам:

1. Формула Кутателадзе С.С.

2) Расчетная величина истинного объемного паросодержания

где .

3) Формула Бартоломея

где

где , , , – соответственно плотность и вязкость жидкой и паровой фазы; – поверхностной натяжение; – диаметр барботажной колонки.

Высота переходной зоны:

Высота действительного уровня над ПДЛ:

Таблица 1 – Параметры пара над ПДЛ для различных давлений и скоростей

, МПа	6			6,5				7
, м/с	0,21	0,23	0,25	0,21	0,23	0,25	0,21		0,23	0,25
, м	0,244	0,267	0,290	0,254	0,278	0,302	0,264		0,289	0,314
	0,349	0,367	0,384	0,359	0,378	0,395	0,370		0,388	0,406
	0,339	0,359	0,379	0,350	0,371	0,391	0,362		0,383	0,403
	0,350	0,372	0,395	0,358	0,381	0,404	0,362		0,390	0,413
, м	0,429	0,450	0,470	0,439	0,461	0,482	0,449		0,471	0,494

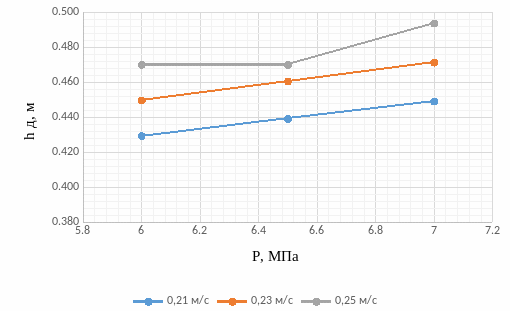

Рис. 1 – График зависимости )

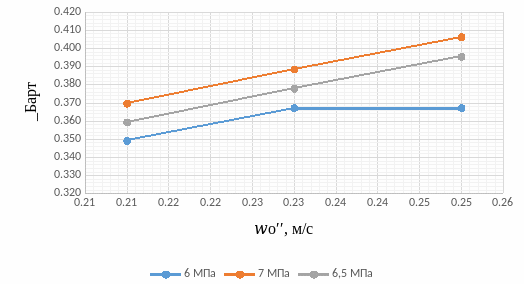

Рис. 2 – График зависимости )

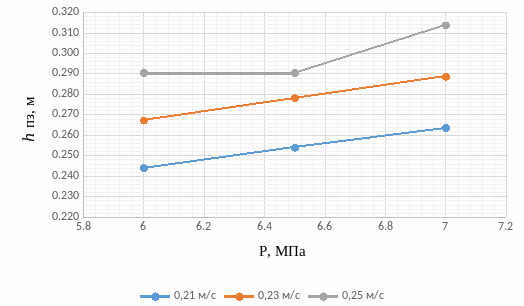

Рис. 3 – График зависимости

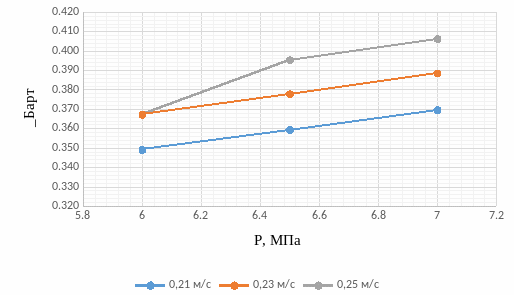

Рис. 4 – График зависимости

Рис. 5 – График зависимости

Рис. 6 – График зависимости )

3. Расчет влажности пара

Рис. 7 – Устройство сепарации и границы уровней

Высоту парового объема (5-4) можно определить по формуле:

Критическую высоту парового объема рассчитаем по следующей формуле:

где

Так как , тогда будем использовать следующую формулу для расчета влажности пара:

где

Таблица 2 – Расчет влажности

, МПа	6			6,5			7
, м/с	0,21	0,23	0,25	0,21	0,23	0,25	0,21	0,23	0,25
, м	0,821	0,800	0,780	0,811	0,789	0,768	0,801	0,779	0,756
м	0,271	0,305	0,340	0,286	0,322	0,359	0,301	0,339	0,378
	0,004	0,005	0,007	0,005	0,007	0,009	0,006	0,009	0,012

Злоключение

Санкт-Петербург

2024
