Введение
1. Оцифровка экспериментальных данных
Таблица 1 – Данные экспериментов
Номера экспериментов |
N |
– |
62 – 67 |
Давление |
P |
МПа |
18,00 |
Плотность теплового потока |
q |
МВт/м2 |
0,402 – 0,753 |
Массовая скорость |
Wm |
кг/(м2с) |
1504 ± 4 |
Температура насыщения |
Ts |
°С |
356,99 |
Относительная энтальпия в сечении кризиса теплообмена |
xгр |
– |
0,34 |
Максимальная температура внутр. поверхности стенки |
Tmax |
°С |
439,2 |
Недогрев на входе |
Δtнед |
°С |
10 ± 3 |

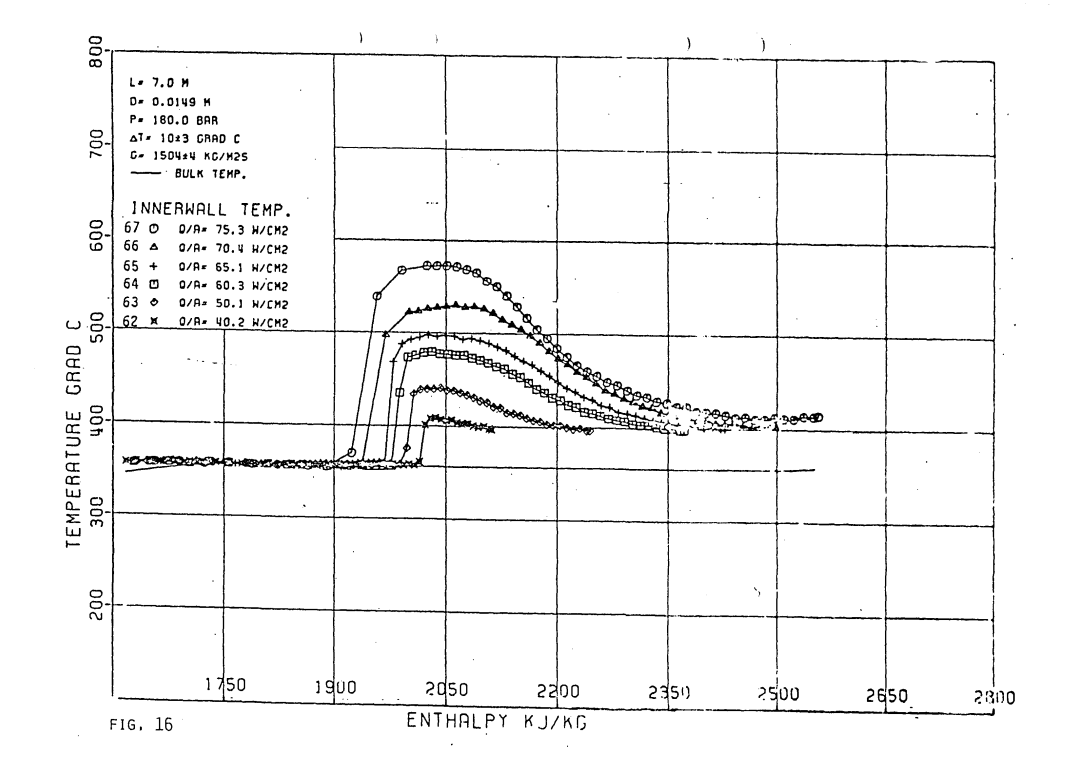

Рисунок 1 – Оригинальные графики
Таблица 2 – Данные 63 эксперимента
Номер эксперимента |
N |
– |
63 |
Давление |
P |
МПа |
18,0 |
Плотность теплового потока |
q |
МВт/м2 |
0,501 |
Температура насыщения |
Ts |
°С |
356,99 |
Массовая скорость |
Wm |
кг/(м2с) |
1504 |
Относительная энтальпия в сечении кризиса теплообмена |
xгр |
– |
0,34 |
Максимальная температура внутр. поверхности стенки |
Tmax |
°С |
439,2 |
Недогрев на входе |
Δtнед |
°С |
10 |
Таблица 3 – Результаты оцифровки
N |
z, м |
|
H, кДж/кг |
X |
1 |
0 |
346,9 |
1632,8 |
-0,13 |
2 |
0,109 |
356,6 |
1642,5 |
-0,12 |
3 |
0,191 |
358,1 |
1649,9 |
-0,11 |
4 |
0,295 |
359,6 |
1659,1 |
-0,09 |
5 |
0,377 |
361,1 |
1666,5 |
-0,08 |
6 |
0,501 |
359,6 |
1677,6 |
-0,07 |
7 |
0,605 |
359,6 |
1686,9 |
-0,06 |
8 |
0,708 |
359,6 |
1696,1 |
-0,05 |
9 |
0,832 |
358,1 |
1707,2 |
-0,03 |
10 |
0,914 |
358,1 |
1714,6 |
-0,02 |
11 |
1,018 |
358,1 |
1723,8 |
-0,01 |
12 |
1,100 |
356,6 |
1731,2 |
0,00 |
13 |
1,183 |
358,1 |
1738,6 |
0,01 |
14 |
1,286 |
361,1 |
1747,8 |
0,02 |
15 |
1,390 |
359,6 |
1757,1 |
0,03 |
16 |
1,514 |
359,6 |
1768,2 |
0,05 |
17 |
1,638 |
358,1 |
1779,3 |
0,06 |
18 |
1,741 |
358,1 |
1788,5 |
0,07 |
19 |
1,865 |
358,1 |
1799,6 |
0,09 |
20 |
1,968 |
358,1 |
1808,8 |
0,10 |
21 |
2,072 |
358,1 |
1818,1 |
0,11 |
22 |
2,175 |
358,1 |
1827,3 |
0,12 |
23 |
2,258 |
358,1 |
1834,7 |
0,13 |
24 |
2,340 |
358,1 |
1842,1 |
0,14 |
25 |
2,423 |
359,6 |
1849,5 |
0,15 |
26 |
2,506 |
359,6 |
1856,9 |
0,16 |
27 |
2,568 |
359,6 |
1862,4 |
0,17 |
28 |
2,733 |
359,6 |
1877,2 |
0,19 |
,
°С
N |
z, м |
, °С |
H, кДж/кг |
X |
29 |
2,816 |
359,6 |
1884,6 |
0,20 |
30 |
2,919 |
359,6 |
1893,8 |
0,21 |
31 |
3,022 |
359,6 |
1903,1 |
0,22 |
32 |
3,084 |
359,6 |
1908,6 |
0,23 |
33 |
3,167 |
359,6 |
1916,0 |
0,24 |
34 |
3,312 |
359,6 |
1929,0 |
0,25 |
35 |
3,394 |
361,1 |
1936,3 |
0,26 |
36 |
3,580 |
364,0 |
1953,0 |
0,28 |
37 |
3,704 |
364,0 |
1964,1 |
0,30 |
38 |
3,787 |
362,5 |
1971,5 |
0,31 |
39 |
3,911 |
359,6 |
1982,5 |
0,32 |
40 |
4,035 |
375,8 |
1993,6 |
0,34 |
41 |
4,138 |
434,8 |
2002,9 |
0,35 |
42 |
4,283 |
434,8 |
2015,8 |
0,36 |
43 |
4,407 |
437,8 |
2026,9 |
0,38 |
44 |
4,490 |
437,8 |
2034,3 |
0,39 |
45 |
4,634 |
439,2 |
2047,2 |
0,41 |
46 |
4,738 |
439,2 |
2056,5 |
0,42 |
47 |
4,841 |
434,8 |
2065,7 |
0,43 |
48 |
4,944 |
434,8 |
2074,9 |
0,44 |
49 |
5,006 |
431,9 |
2080,5 |
0,45 |
50 |
5,048 |
430,4 |
2084,2 |
0,45 |
51 |
5,130 |
428,9 |
2091,6 |
0,46 |
52 |
5,192 |
427,4 |
2097,1 |
0,47 |
53 |
5,234 |
426,0 |
2100,8 |
0,47 |
54 |
5,275 |
424,5 |
2104,5 |
0,48 |
55 |
5,337 |
421,5 |
2110,1 |
0,49 |
56 |
5,378 |
421,5 |
2113,8 |
0,49 |
57 |
5,440 |
418,6 |
2119,3 |
0,50 |
58 |
5,523 |
417,1 |
2126,7 |
0,51 |
59 |
5,564 |
415,6 |
2130,4 |
0,51 |
60 |
5,626 |
412,7 |
2135,9 |
0,52 |
61 |
5,688 |
412,7 |
2141,5 |
0,53 |
62 |
5,792 |
412,7 |
2150,7 |
0,54 |
63 |
5,895 |
409,7 |
2160,0 |
0,55 |
64 |
5,978 |
408,3 |
2167,4 |
0,56 |
65 |
6,060 |
405,3 |
2174,7 |
0,57 |
66 |
6,143 |
405,3 |
2182,1 |
0,58 |
67 |
6,226 |
402,4 |
2189,5 |
0,59 |
68 |
6,288 |
400,9 |
2195,1 |
0,60 |
69 |
6,350 |
400,9 |
2200,6 |
0,60 |
70 |
6,453 |
400,9 |
2209,9 |
0,61 |

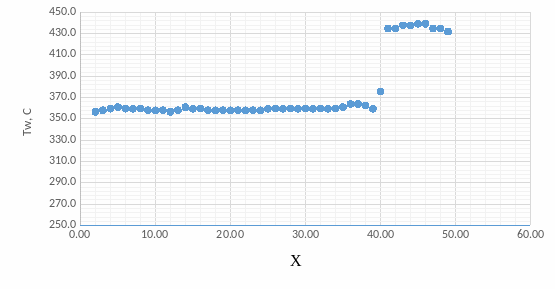

Рисунок 2 – График зависимости Tw(X)
Рисунок 3 – оцифрованная зависимость Tw(H)
2. Определение границ областей кипения
2.1. Начало кипения
Для начала определим координату начала кипения:
Тогда:
Из следующего уравнения выведем z:
где
.
2.2. Режим развитого кипения
где
= 22,4 Мпа.
Координату развитого кипения найдем из формулы (6).
2.3.
Расчет
2.3.1. Расчет по формуле Сергеева В.В.
Первая формула Сергеева В.В.:
где
.
2.3.2. Расчет по формуле Конькова А.С.
2.3.3. Расчет по скелетной таблице для граничных паросодержаний
Из таблицы
при P = 16 МПа и
= 2000
,
.
Данные соответствуют для трубы с d
= 8 мм. Для пересчета для других труб
используют следующее соотношение:
где
.
и
выбираются из следующих условий:
Из
этих условий получаем
.
Тогда:
2.4. Координаты участков кипения
Запишем полученные значения в таблицу.
Таблица 4 – координаты участков кипения
Участок |
z, м |
x |
i, кДж/кг |
|
Экономайзерный |
Неразвитое пузырьковое кипение |
-2,99 |
-0,344 |
1464 |
Развитое пузырьковое кипение |
0,22 |
-0,102 |
1720 |
|
Испарительный |
1,11 |
0 |
1732 |
|
Пароперегревательный |
9,8 |
1 |
2510 |
|
