Лабораторная работа №2.2

"Приборы для измерения давления жидкости"

Студент гр. №3231401/20001 Школьников А.С.

Сирош С.А.

Преподаватель Павлов А.В.

Введение

В данной работе мы рассматриваем принципы работы мембранного, деформационного и пьезорезистивного манометров в водяном тракте, рассчитываем неопределенности манометров.

Описание установки

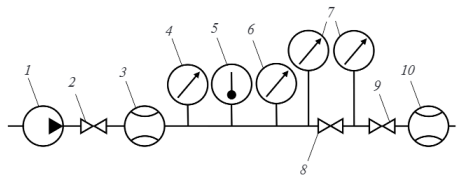

Экспериментальная установка представляет собой водяной контур, состоящий из: насоса (1), крана №1 (2), электромагнитного расходомера (3), пьезорезистивного манометра (4), термопары (5), стрелочного манометра (6), манометров для измерения перепада давления на диафрагме (7), мерной диафрагмы (8), крана №2 (9), тахометрического расходомера (10).

Рисунок 1 - схема водяного контура

Ход работы:

1. Включаем питание стенда

2. Запускаем насос

3. Снимаем показания стрелочного деформационного манометра ( ), результат заносим в таблицу 1

4. Снимаем показания левого манометра, используемые для расчета перепада давления на диафрагме ( ), результат заносим в таблицу 1

5. Снимаем показания датчика давления пьезорезистивного типа ( ), результат заносим в таблицу 1

6. Изменяем расход жидкости при помощи крана №2 и повторяем пункты 3-5

Результаты эксперимента

Таблица 1

Результаты измерений

№	Давление на стрелочном манометре №1, , МПа	Давление на стрелочном манометре №2, , кгс/см²	Давление на пьезорезистивном манометре, , кПа
1	0,17	1,7	165
2	0,158	1,6	151
3	0,165	1,65	158

Обработка результатов

1. Рассчитаем неопределенность стрелочных манометров как для аналоговых приборов:

1. Рассчитаем неопределенность первого стрелочного манометра:

кПа

2. Рассчитаем неопределенность второго стрелочного манометра:

кгс/ см²

2. Рассчитаем неопределенность пьезорезистивного манометра как для цифрового прибора для каждого опыта:

1. кПа

2. кПа

3. кПа

Вывод

По результатам измерений видно, что показания стрелочного манометра №1 и стрелочного манометра №2 схожи между собой, если привести их к одинаковой системе измерения. Из расчета неопределенности можно заметить, что наиболее точные показания дает пьезорезистивный манометр, так как он является цифровым прибором, в то время, как стрелочные манометры – аналоговыми.
