Лабораторная работа МЖГ – 4
"Структура потока в циклонно-вихревой камере"
Студент гр. 3231401/20002 ______Школьников А.С.
Студент гр. 3231401/20002 ______Сирош С.А.
Студент гр. 3231401/20002______Манифасова А.Н.
Преподаватель ________________ Коршунов А. В.
Содержание
1. Введение 3
2. Описание установки 5
3. Результаты эксперимента 7
4. Обработка результатов 9
Введение
Циклонная камера – наиболее распространенное устройство для организации вращающихся потоков. Вращающиеся течения широко используются для интенсификации тепломассообмена в вихревых горелках, циклонных топках и камерах сгорания, нагревательных и плавильных устройствах, в рециркуляционных сушилках, а также в сепараторах и гидроциклонах для очистки и разделения веществ и материалов
Вращающиеся течения по структуре существенно отличаются от течений с преобладанием поступательного движения. При поступательном движении вязкой жидкости вдоль поверхности обтекаемого тела поток во многих случаях можно разделить на две зоны.
В пристенной области, примыкающей к поверхности тела, при безотрывном обтекании и достаточно высоких числах Рейнольдса формируется тонкий ламинарный или турбулентный пограничный слой.

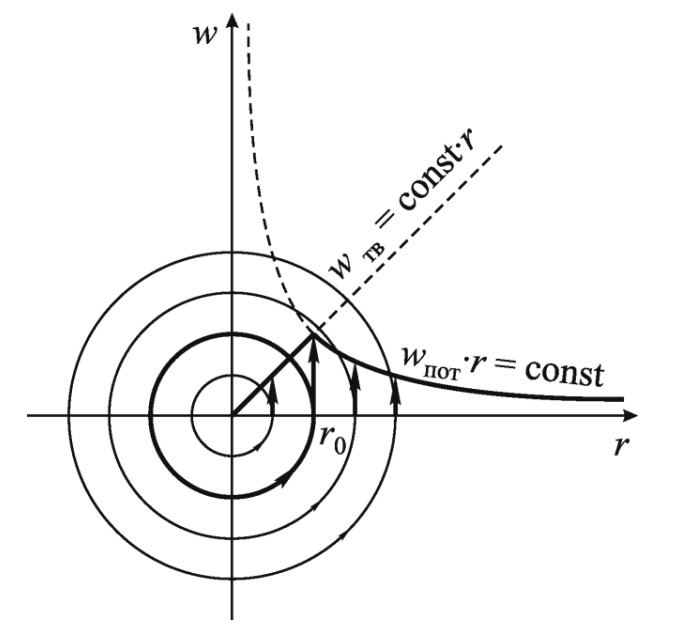

Рисунок 1 – Вихревая точка на плоскости
В первом приближении для описания распределения скорости во вращающемся плоском потоке иногда используют двухзонную модель. При таком подходе (сплошная кривая на рисунке 1) область, ограниченную окружностью радиуса r0 (ядро вихря), считают зоной квазитвердого вращения, а область r > r0 – зоной квазипотенциального вращения.
В действительности между зонами квазитвердого и квазипотенциального вращения существует довольно большая область вихревого течения, в которой по мере удаления от ядра вихря завихренность снижается до весьма малых значений, соответствующих квазипотенциальному вращению. Реальную структуру плоского вихревого потока можно изучить двумя способами: либо численным моделированием течения вязкой жидкости, либо экспериментально.
В данной работе избран экспериментальный путь, а в качестве объекта исследования – циклонно-вихревая камера, в среднем по высоте сечения которой поток можно считать приблизительно плоским: в этом сечении продольная (в направлении оси камеры) составляющая скорости невелика, а радиальная составляющая пренебрежимо мала. Кроме изучения структуры вращательного движения газа в среднем сечении циклонно-вихревой камеры, измеряют также ее гидравлическое сопротивление и некоторые другие характеристики.
2. Описание установки
Циклонно-вихревая камера изображена на рисунке 2. Внутренний диаметр камеры D = 140 мм, высота L = 220 мм, диаметр выходного отверстия
dвых = 50 мм. Воздух от вентилятора 1 поступает в камеру через две продольные щели, формирующие тангенциальное течение. Площадь живого сечения обеих щелей составляет 400 мм2.
Для измерения расхода воздуха установлена диафрагма 2 с манометром
№ 1 (номера манометров на схеме обозначены цифрами в кружках). Для измерения температуры воздуха служит термометр.
Для измерения тангенциальной составляющей скорости используется цилиндрический зонд (рисунок 3), который представляет собой тонкий (диаметром 3 мм) цилиндр 1. На поверхности цилиндра выполнены три отверстия 2. С помощью тонких трубок, проложенных внутри зонда, эти отверстия через штуцер 3 соединены с манометрами 4, 5 и 6 эластичными шлангами.

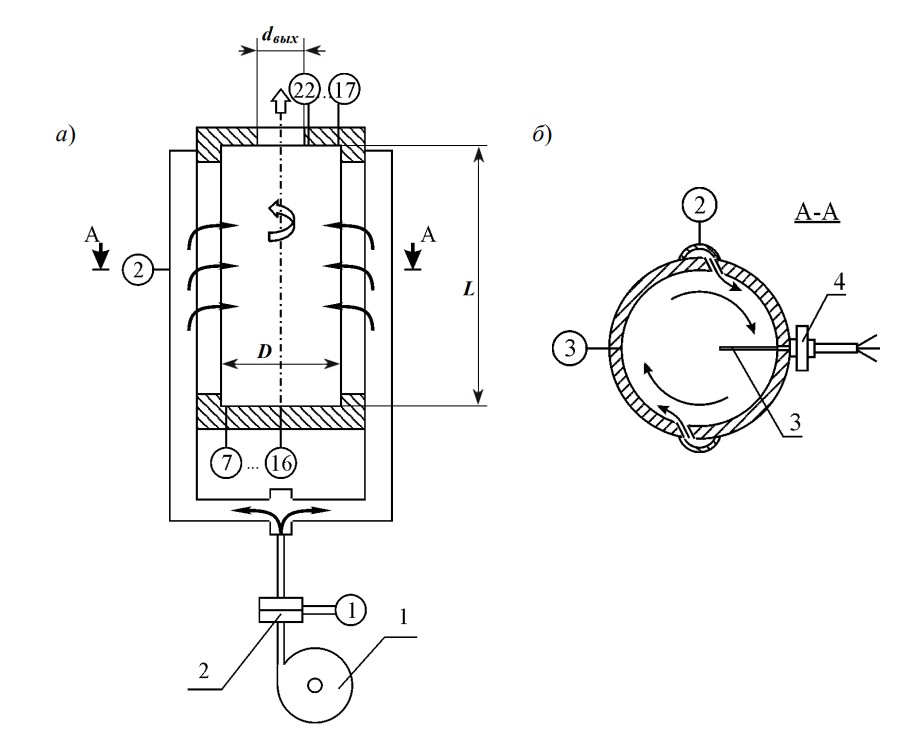

Рисунок 2 – Схема установки (а) и среднее по высоте сечение (б)

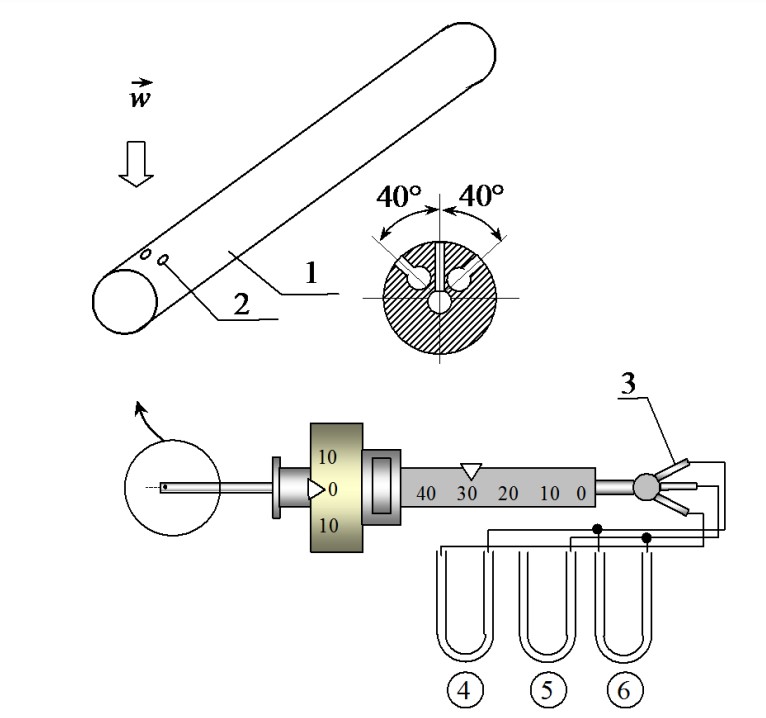

Рисунок 3 – Цилиндрический зонд
3. Результаты эксперимента
Таблица 1 – Результаты измерений
№ |
1 |
2 |
3 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
Показания микроманометров hi, мм вод. ст. |
|||||||||||
1 |
68 |
10 |
34 |
26 |
37 |
54 |
25 |
17 |
15 |
15 |
3 |
2 |
54 |
14 |
29 |
28 |
27 |
25 |
24 |
23 |
16 |
9 |
2 |
Среднее значение |
61 |
12 |
31,5 |
27 |
32 |
39,5 |
24,5 |
20 |
15,5 |
12 |
2,5 |
Продолжение таблицы 1 – Результаты измерений
№ |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
Показания микроманометров hi, мм вод. ст. |
||||||||
1 |
25 |
30 |
45 |
43 |
40 |
30 |
32 |
25 |
2 |
15 |
20 |
32 |
28 |
28 |
20 |
18 |
12 |
Среднее значение |
20 |
25 |
38,5 |
35,5 |
34 |
25 |
25 |
18,5 |
Таблица 2 – Результаты измерений
№ |
R, мм |
ϕ, град |
h5, мм вод. ст. |
h6, мм вод. ст. |
1 |
68 |
38 |
44 |
10 |
2 |
60 |
36 |
39 |
10 |
3 |
52 |
36 |
39 |
10 |
4 |
44 |
56 |
33 |
10 |
5 |
35 |
58 |
35 |
14 |
6 |
28 |
46 |
33 |
14 |
7 |
21 |
44 |
27 |
16 |
8 |
14 |
42 |
18 |
18 |
9 |
7 |
30 |
0 |
12 |
10 |
0 |
30 |
10 |
3 |
t = 25 °С = 298 К
B = 754 мм рт. ст. = 100524 Па
4. Обработка результатов
= 1,18
– плотность воздуха
Таблица 3 – Результаты расчетов
№ п/п |
R |
|
|
wτ, |
p7...16 |
p17...22 |
||
мм |
Па |
м/с |
Па |
|||||
1 |
68 |
418,69 |
308,09 |
10,83 |
255,06 |
441,45 |
||
2 |
60 |
371,11 |
260,51 |
11,12 |
362,97 |
421,83 |
||
3 |
52 |
371,11 |
260,51 |
11,12 |
529,74 |
392,40 |
||
4 |
44 |
314,01 |
203,42 |
7,68 |
245,25 |
294,30 |
||
5 |
35 |
333,04 |
178,21 |
8,62 |
166,77 |
313,92 |
||
6 |
28 |
314,01 |
159,18 |
11,30 |
147,15 |
245,25 |
||
7 |
21 |
256,92 |
79,96 |
12,51 |
147,15 |
|
||
8 |
14 |
171,28 |
-27,79 |
13,70 |
29,43 |
|
||
9 |
7 |
0 |
-132,71 |
13,04 |
245,25 |
|
||
10 |
0 |
95,15 |
61,97 |
6,52 |
294,3 |
|
Продолжение таблицы 3 – Результаты расчетов
№ п/п |
R |
η |
|
|
|
|
|
|
мм |
|
|||||||
1 |
68 |
4,85 |
3,807 |
2,805 |
2,322 |
4,020 |
0,790 |
24,135 |
2 |
60 |
4,28 |
3,375 |
2,372 |
3,305 |
3,841 |
0,811 |
21,863 |
3 |
52 |
3,71 |
3,375 |
2,372 |
4,824 |
3,573 |
0,811 |
18,948 |
4 |
44 |
3,14 |
2,855 |
1,852 |
2,233 |
2,680 |
0,560 |
11,082 |
5 |
35 |
2,5 |
3,028 |
1,623 |
1,518 |
2,859 |
0,628 |
10,761 |
6 |
28 |
2 |
2,855 |
1,449 |
1,340 |
2,233 |
0,824 |
10,365 |
7 |
21 |
1,5 |
2,336 |
0,728 |
1,340 |
|
0,912 |
8,606 |
8 |
14 |
1 |
1,557 |
-0,253 |
0,268 |
|
1 |
8,083 |
9 |
7 |
0,5 |
0 |
-1,208 |
2,233 |
|
0,951 |
3 |
10 |
0 |
0 |
0,865 |
0,564 |
2,680 |
|
0,475 |
0 |
Рисунок
4 – Зависимость
(R)
Рисунок 5 – Зависимость Pп(R)
Рисунок 6 – Зависимость Pст(R)
Рисунок 7 – Зависимость P(R)
Рисунок
8 – Зависимость
(η)
Рисунок 9 –
Зависимость
(η)
Рисунок 10 – Зависимость Г(η)
= 0,0039
– расход воздуха
= 9,75
– средняя скорость воздуха на входе в
камеру
= 173,33
– общее гидравлическое сопротивление
камеры
5. Вывод
В ходе данной лабораторной работы был изучен принцип действия циклонно-вихревой камеры и изучена структура вихревого потока.
Было рассчитано общее гидравлическое сопротивление камеры, которое равно 173,33 Па. Расчётная циркуляция Грасч. Построены графики зависимостей (R), Pп(R), Pст(R),
Санкт-Петербург
2023
