САНКТ-ПЕТЕРБУРГСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ПЕТРА ВЕЛИКОГО

Институт Энергетики

Высшая школа атомной и тепловой энергетики

Лабораторная работа №МЖГ-1

"Профиль скорости и потери давления в круглой трубе"

Студент гр. 3231401/20002 ______Школьников А.С.

Студент гр. 3231401/20002 ______Сирош С.А.

Студент гр. 3231401/20002______Колесникова К.А.

Преподаватель ________________ Коршунов А. В.

Содержание

1. Введение 3

2. Описание установки 4

3. Результаты эксперимента 5

4. Обработка результатов 7

5. Вывод 14

1. Введение

Цель работы – снятие профиля скорости и изучение перепада давления в круглой трубе. Движение реальной (вязкой) жидкости или газа всегда сопровождается необратимыми потерями механической энергии. Эти потери обусловлены сдвиговыми (касательными) напряжениями, возникающими в вязкой среде в соответствии с законом трения Ньютона вследствие неоднородности профиля скорости в поперечном сечении потока.

2. Описание установки

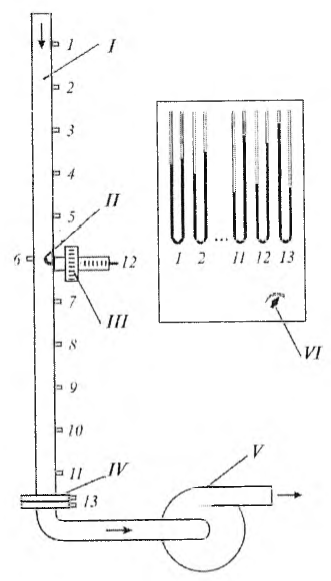

Рабочий участок установки (рис. 4.1.2) представляет собой вертикально расположенную круглую трубу I внутренним диаметром 16 мм. Воздух всасывается в трубу вентилятором V и движется сверху вниз. По длине трубы на одинаковых расстояниях выполнены отборы статического давления 1–11, соединенные с помощью гибких трубок с U-образными водяными манометрами, имеющими те же номера. В сечении отбора 6 для измерения давления торможения р установлена трубка полного давления II, закрепленная в координатном устройстве III. Трубка полного давления II соединена с одной из трубок дифференциального манометра 12, другая трубка этого же манометра связана с отбором 6. Таким образом, манометр 12 измеряет динамический (или скоростной) напор (разность давлений ). Скоростной напор определяется по разности показаний манометров 6 и 12. В конце трубы установлена соединенная с дифференциальным манометром 13 нормальная диафрагма IV, которая предназначена для измерения рас измерения расхода воздуха. Расход воздуха задается регулятором VI.

Рисунок 1 – Схема лабораторной установки

3. Результаты эксперимента

Таблица 1.1 – Результаты измерений

Номера манометра

1

2

3

4

5

6

7

8

9

10

11

13

Показания, мм вод. ст.

h1

h2

h3

h4

h5

h6

h7

h8

h9

h10

h11

∆h13

1

72

87

77

99

111

122

150

159

175

180

186

105

2

56

64

61

67

81

87

105

110

127

124

134

70

3

39

46

41

46

55

59

69

75

79

85

91

50

Таблица 1.2 – Результаты измерений

Показания манометра 12 Δhi, мм.вод.ст.

Делений, мм

0,5

1

2

3

4

6

8

10

12

13

14

15

15,5

Радиус ri, мм

-7,5

-7

-6

-5

-4

-2

0

2

4

5

6

7

7,5

1

130

137

159

168

167

166

160

156

154

146

143

156

156

2

114

120

124

127

128

127

124

120

116

112

110

116

120

3

56

58

61

63

63

63

63

61

60

56

57

59

59

t = 24 ℃ - температура воздуха

B = 758 мм рт. ст. – атмосферное давление
