ИЕРАРХИЧЕСКАЯ МОДЕЛЬ ДОВЕРИЯ УДОСТОВРЯЮЩИХ ЦЕНТРОВ

Отчет по лабораторной работе №7

по дисциплине «Прикладная криптография»

Студент гр. ***-*:

_______

__.__.2024

Руководитель

преподаватель каф. КИБЭВС

_______ А.Ю. Якимук

__.__.2024

Томск 2024

ВВЕДЕНИЕ

Целью лабораторной работы является ознакомление с одной из базовых моделей доверия, применяемой при построении архитектуры инфраструктуры открытых ключей. В данной работе будет изучена работа удостоверяющих центров при иерархической модели доверия, рассмотрены особенности работы на каждом из уровней, работа операторов на каждом из уровней сертификации.

1 ХОД РАБОТЫ

Для выполнения лабораторной работы была запущена копия первой виртуальной машины и выполнена команда (представленная ниже), чтобы изменился SID виртуальной машины.

sysprep /oobe /genetalize

В данной команде заданы следующие ключевые параметры:

/generalize – режим подготовки системы к созданию образа с удалением всех идентификаторов, журналов и точек восстановления;

/oobe – перезагружает компьютер в режиме экрана приветствия, позволяя администратору создавать новые учетные записи, переименовывать ПК и так далее.

Далее виртуальная машина закрылась, а при открытии потребовалось заново выбрать настройки региона и задать пароль администратора (рисунок 1.1).

Рисунок 1.1 – Выбор региона

Далее были внесены изменения в параметры сетевых адаптеров обоих виртуальных машины (рисунок 1.2). После была создана новая учетная запись для управления подчиненным УЦ (рисунок 1.3).

Рисунок 1.2 - Настройка IP-адресов адаптеров виртуальных машин

Рисунок 1.3 – Создание новой учетной записи

Далее необходимо было приступить к присоединению второй виртуальной машины к домену. В результате система выдаст сообщение об успешном подключении к домену данной виртуальной машины (рисунок 1.4).

Рисунок 1.4 - Уведомление об успешного включении виртуальной машины в домен

Созданный пользователь был добавлен в несколько групп (рисунок 1.5). На рисунке 1.6 представлено успешное завершение установки компонента. Далее нужно повысить роль этого сервера до уровня контроллера домена.

Также нужно было установить и настроить роль «Службы сертификатов Active Directory» с компонентами «Центр сертификации» и «Служба регистрации в центре сертификации через Интернет». Успешная настройка представлена на рисунке 1.7. После установить «Веб-службу регистрации сертификатов».

Рисунок 1.5 – Добавление в группы пользователя

Рисунок 1.6 – Успешная установка

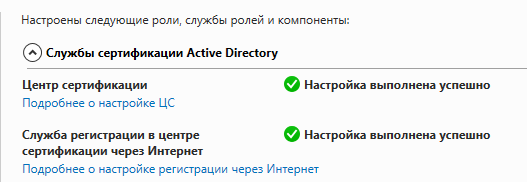

Рисунок 1.7 – Успешная настройка роли

После был выполнен вход на свой ЦС (рисунок 1.8), а также на корневой (рисунок 1.9).

Рисунок 1.8 - Подчиненный центр сертификации

Рисунок 1.9 - Корневой центр сертификации

Перейдем к виртуальной машине с корневым центром сертификации (УЦ ФБ). На данном этапе необходимо проверить, что подчиненному сертификату был выдан соответствующий сертификат (рисунок 1.10).

Рисунок 1.10 - Свойства сертификата подчиненного ЦС

Далее было необходимо запустить 3 виртуальную машину и установить на нее КриптоАРМ (рисунок1.11).

Рисунок 1.11 – Успешная установка

На рисунке 1.12 были изменены свойства TCP/IPv4.

Рисунок 1.12 - Изменение параметров сетевого адаптера третьего уровня иерархии

Далее было выполнено подключение третьей виртуальной машины к домену (рисунок 1.13). Выполнен вход на подчиненный ЦС и был запрошен стандартный сертификат пользователя (рисунки 1.14-1.15).

Рисунок 1.13 – Успешное подключение к домену

Рисунок 1.14 - Подчиненный центр сертификации

Рисунок 1.15 – Установленный сертификат

Далее было необходимо подписать файл с помощью программы КриптоАРМ, на рабочем столе для этого был создан файл. После подписания появился файл электронной подписи (рисунок 1.16).

Рисунок 1.16 - Уведомление об успешном проставлении электронной подписи

Далее необходимо просмотреть содержание трех вкладок (рисунок 1.17-1.19).

Рисунок 1.17 - Открытие полученного файла электронной подписи

Рисунок 1.18 - Просмотр данных сертификата подписи

Рисунок 1.19 - Проверка статуса сертификата

Далее сертификат был отозван (рисунок 1.20). Эта информация была опубликована. Проверка статуса сертификата представлена на рисунке 1.21.

Рисунок 1.20 - Отозванный сертификат

Рисунок 1.21 - Статус электронной подписи после отзыва сертификата

Далее была на корневом УЦ была нажата кнопка «Отмена отзыва сертификата». Проверка статуса сертификата представлена на рисунке 1.22.

Рисунок 1.22 - Статус электронной подписи после отмены отзыва сертификата

Заключение

В ходе лабораторной работы было осуществлено знакомство с одной из базовых моделей доверия, применяемой при построении архитектуры инфраструктуры открытых ключей. В данной работе была изучена работа удостоверяющих центров при иерархической модели доверия, рассмотрены особенности работы на каждом из уровней, работа операторов на каждом из уровней сертификации.
