Задание 6. Выбор оптимальной ориентации здания, его объемно-планировочного решения и эскиз фасада
1. Заполнить бланк 16 (для оценки сторон горизонта по радиационно-тепловому режиму использовать Приложение 4).
2. Выполнить комплексный анализ сторон горизонта по степени благоприятности ориентации фасадов с использованием балльно-рейтинговой системы оценки.

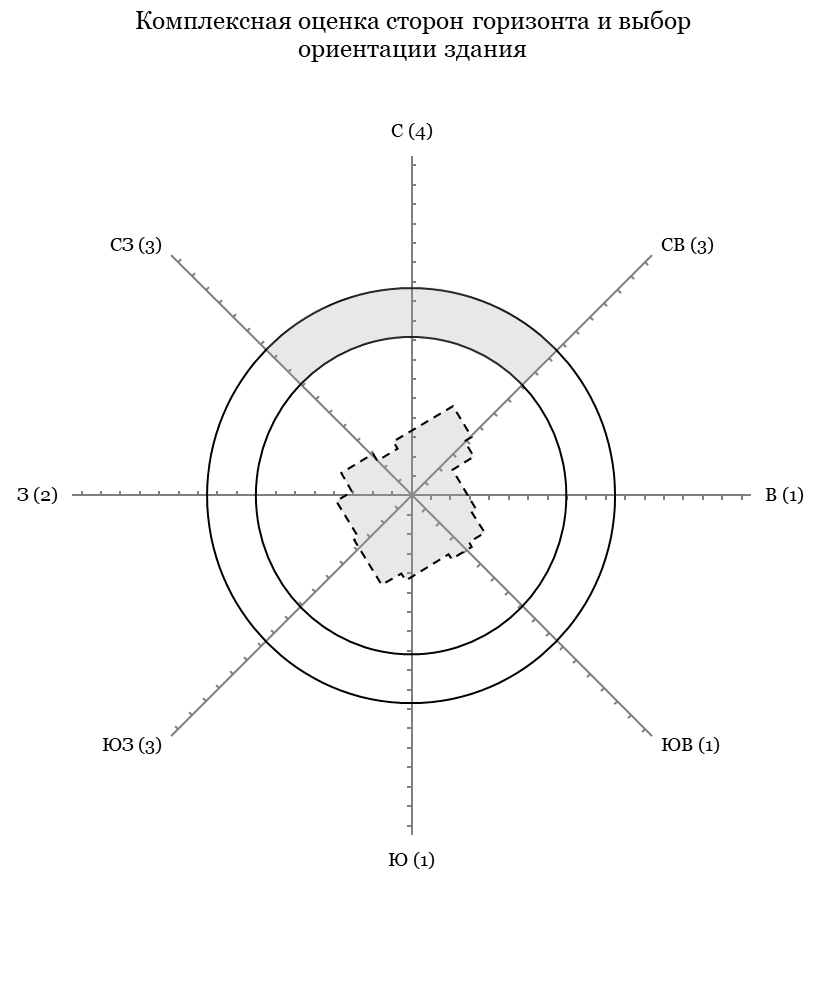

3. Выбрать оптимальную ориентацию здания и нанести ее на бланк 17.
4. Показать на бланке 17 ориентацию здания, принятую по проекту и определить неблагоприятные факторы для его фасадов.
5. Предложить объемно-планировочное решение здания с учетом неблагоприятных факторов климатического воздействия, выполнить эскиз планировочного решения типового этажа.
6. Выполнить эскиз главного фасада здания с учетом выбранных архитектурных способов защиты от неблагоприятных климатических воздействий.
Бланк 16

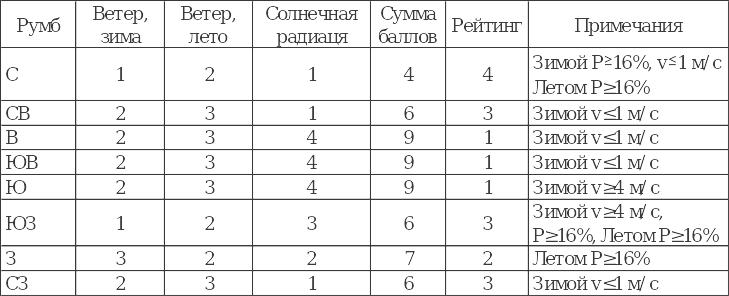

Анализ сторон горизонта по степени благоприятности ориентации фасадов
Комплексный анализ сторон горизонта по степени благоприятности ориентации фасадов позволяет сделать следующие выводы:
Наиболее благоприятные стороны горизонта – В, ЮВ и Ю. Наименее благоприятные – С. На В, ЮВ и Ю фасады рекомендуется выводить большинство жилых помещений. Противоположный ему С фасад можно выводить нежилые помещения (кухни, лестнично-лифтовые узлы, подсобные помещения) и не более одной комнаты многокомнатных квартир при их двусторонней ориентации.
Бланк 17
Принятая в проекте ориентация здания требует учета следующих неблагоприятных факторов:
Принятая в проекте ориентация здания требует учета следующих неблагоприятных факторов: Принятая в проекте ориентация фасада оказалась верна т.к. были учтены нормы инсоляции жилых комнат многоквартирных домов. Жилые комнаты однокомнатной квартиры расположены на западном фасаде, остальные квартиры имеют двустороннюю ориентацию.

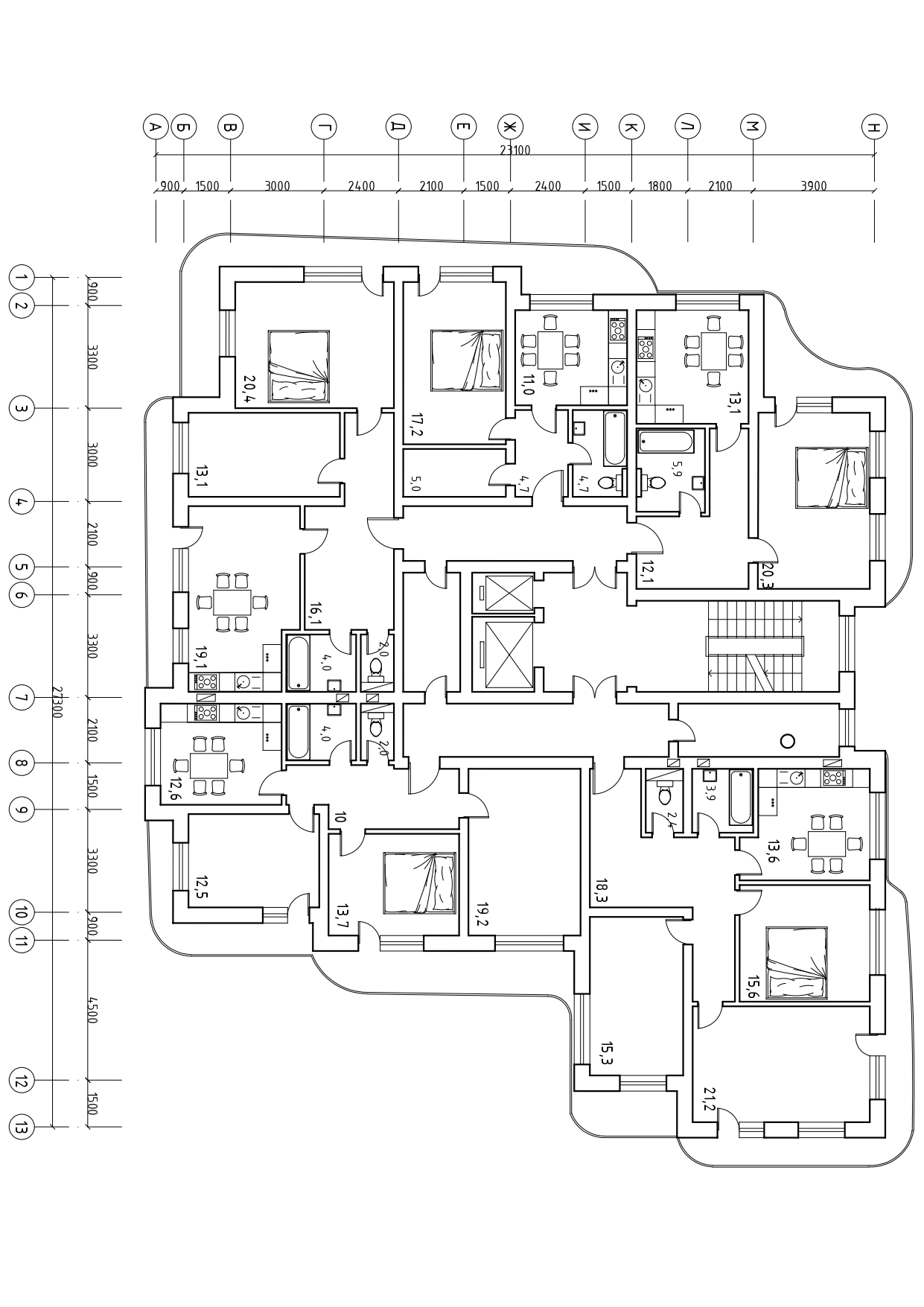

План типового этажа

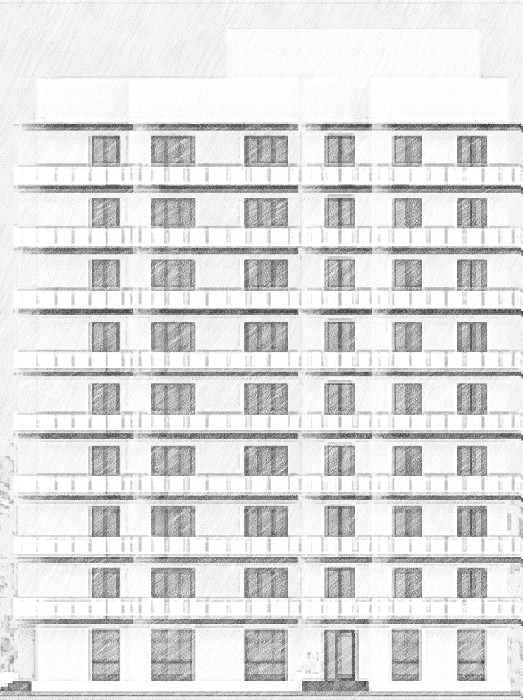

Эскиз фасада здания
