МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра МВЭ

отчет

по лабораторной работе №2

по дисциплине «Вакуумная и плазменная электроника»

Тема: ИЗУЧЕНИЕ ЗАКОНОМЕРНОСТЕЙ ТОКОРАСПРЕДЕЛЕНИЯ

В ЭЛЕКТРОННЫХ ЛАМПАХ С СЕТКАМИ

Студент гр. 300

Van Darkholm

Преподаватель

Рогожин К. В.

Санкт-Петербург

2024 г.

Цель работы

Исследование режимов и характеристик токораспределения в различных типах электронных ламп.

Электрические схемы измерительных установок

Рисунок 1 – Схема исследования триода

Рисунок 2 – Схема исследования пентода и тетрода

Справочные данные

  1. Триод 6Н3П

Наибольшее напряжение накала: 7.0 В

Наименьшее напряжение накала: 5.7 В

Наибольшее напряжение на аноде: 300 В

Наибольшая мощность, рассеиваемая на аноде: 1.5 Вт

Наибольшее напряжение между катодом и подогревателем: 100 В

Наибольший ток в цепи катода: 18 мА

Наибольший ток утечки между катодом и подогревателем: 20 мкА

Наибольшее сопротивление в цепи сетки: 1МОм

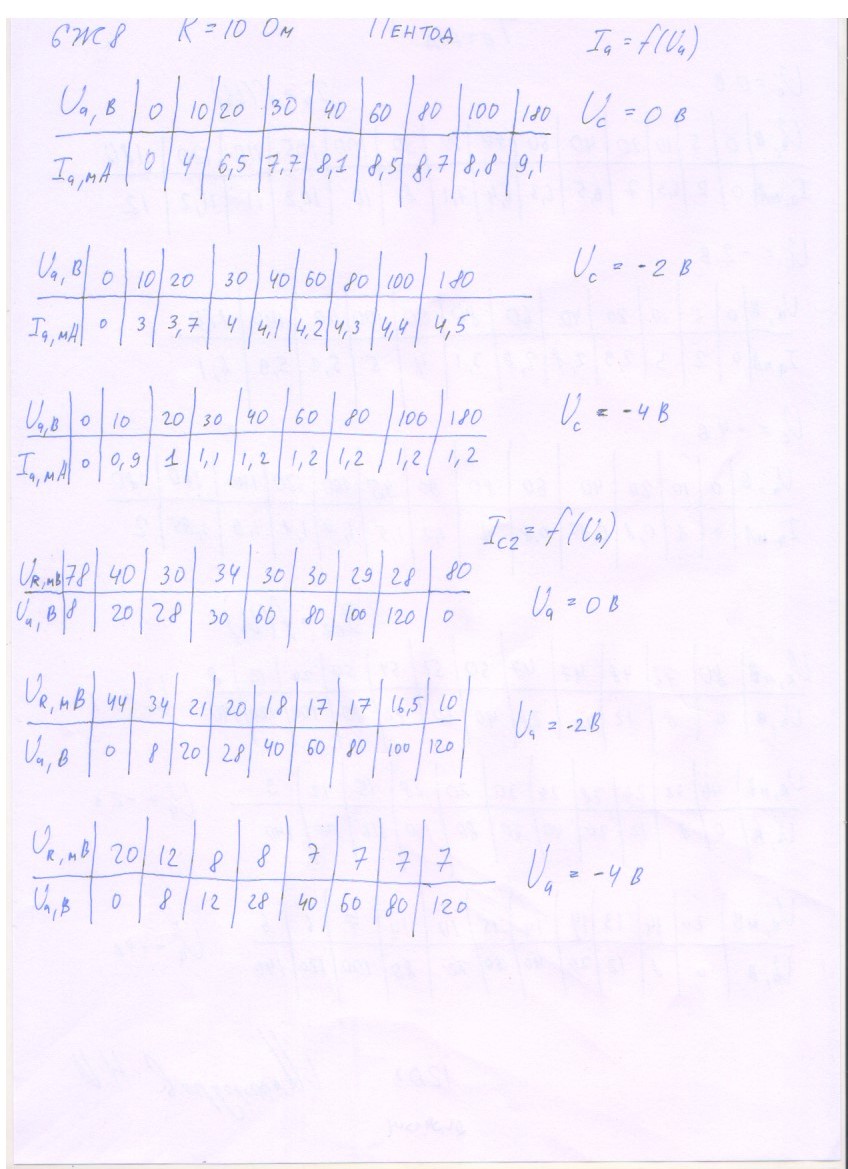

  1. Пентод 6Ж8

Номинальное напряжение накала: 6.3 В

Ток накала: 300 ± 25 мА

Напряжение анода: 250 В Предельный ток анода – 300 мА

Напряжение второй сетки: 100 В

Напряжение смещения на первой сетке: –3В

Ток в цепи анода: 3 ± 1 мА

Ток в цепи второй сетки: 0.8 ± 0.4 мА

Крутизна характеристики: 1.65 ± 0.35 мА/В

Экспериментальные зависимости

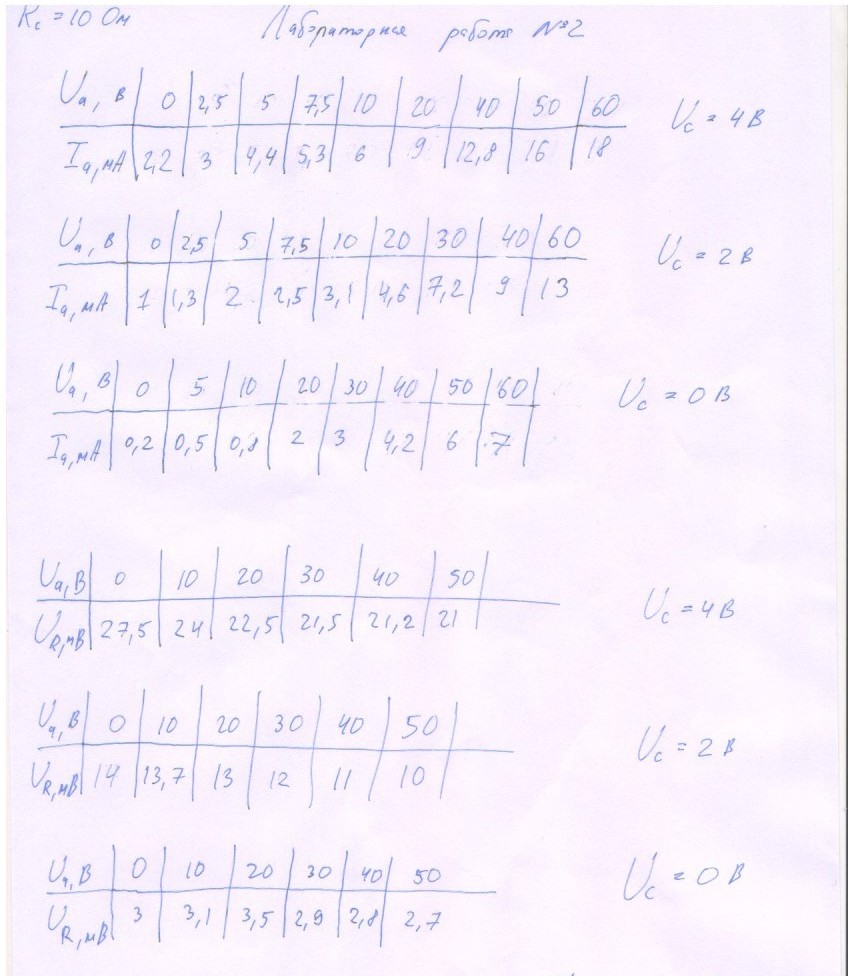

1) Измерение анодных характеристик триода

Таблица 1 – Анодные характеристики триода при Uс = 0 В, 2 В, 4 В

Uс = 0 В

Uа, В

0

5

10

20

30

40

50

60

-

Iа, мА

0

0.5

0.8

2

3

4.2

6

7

-

Uс = 2 В

Uа, В

0

2.5

5

7.5

10

20

30

40

60

Iа, мА

0

1.3

2

2.5

3.1

4.6

7.2

9

13

Uс = 4 В

Uа, В

0

2.5

5

7.5

10

20

40

50

60

Iа, мА

0

3

4.4

5.3

6

9

12.8

16

18

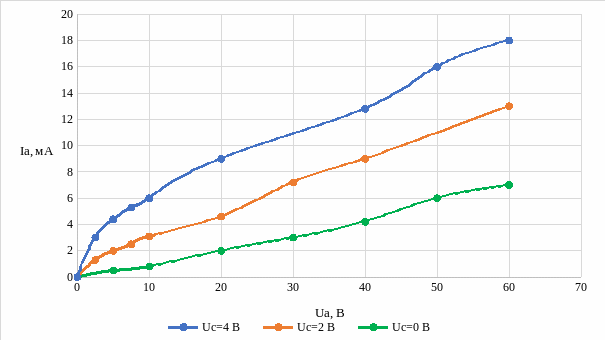

Рисунок 3 - Анодные характеристики триода при Uс = 0 В, 2 В, 4 В

2) Измерение сеточно-анодных характеристик триода

Таблица 2 – Сеточно-анодные характеристики триода при Uс = 0 В, 2 В, 4 В

Uс = 0 В

Uа, В

0

10

20

30

40

50

Iс, мА

0.3

0.31

0.35

0.29

0.26

0.27

Uс = 2 В

Uа, В

0

10

20

30

40

50

Iс, мА

1.4

1.37

1.3

1.2

1.1

1

Uс = 4 В

Uа, В

0

10

20

30

40

50

Iс, мА

2.75

2.4

2.25

2.15

2.12

2.1

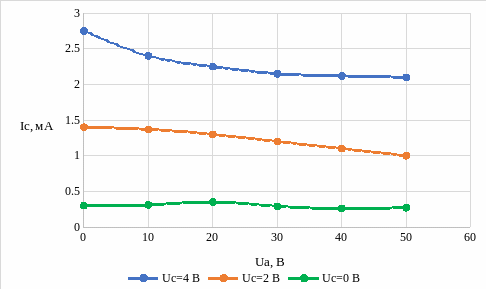

Рисунок 4 – Сеточно-анодные характеристики триода при Uс = 0 В, 2 В, 4 В

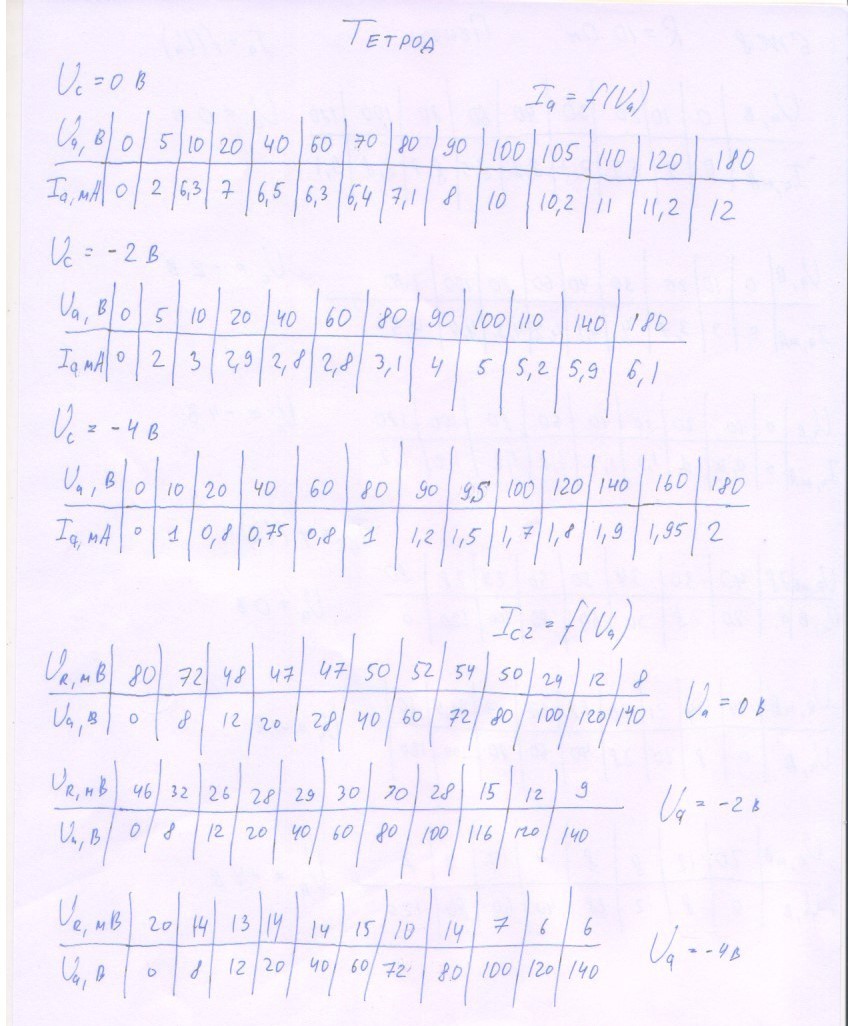

3) Измерение анодных характеристик тетрода

Таблица 3 – Анодные характеристики тетрода при Uс1 = 0 В, -2 В, -4 В

1 = 0 В

Uа, В

0

5

10

20

40

60

70

80

90

100

105

110

120

180

Iа, мА

0

2

6.3

7

6.5

6.3

6.4

7.1

8

10

10.6

11

11.2

12

1 = -2 В

Uа, В

0

5

10

20

40

60

80

90

100

110

140

180

-

-

Iа, мА

0

2

3

2.9

2.8

2.8

3.1

4

5

5.2

5.9

6.1

-

-

1 = -4 В

Uа, В

0

10

20

40

60

80

90

95

100

120

140

160

180

-

Iа, мА

0

1

0.8

0.75

0.8

1

1.2

1.5

1.7

1.8

1.9

1.95

2

-

Рисунок 5 - Анодные характеристики тетрода при Uс1 = 0 В, -2 В, -4 В
