ЦЕЛЬ РАБОТЫ

Изучение процесса декодирования сигналов совместимой системы цветного телевидения СЕКАМ. Ознакомление со структурной схемой декодера телевизора, свойствами его основных узлов.

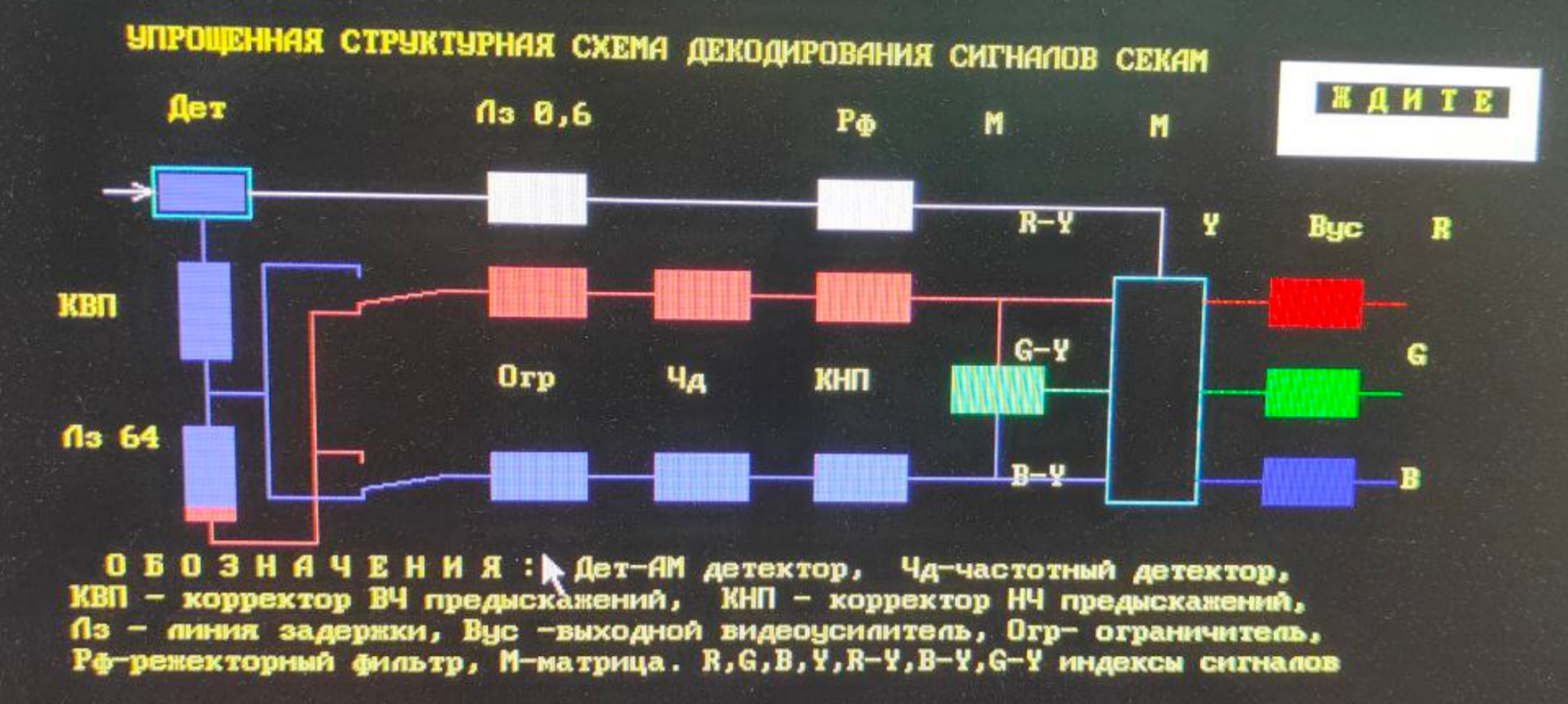

Рис. 1 - Структурная схема декодера

ВЫПОЛНЕНИЕ

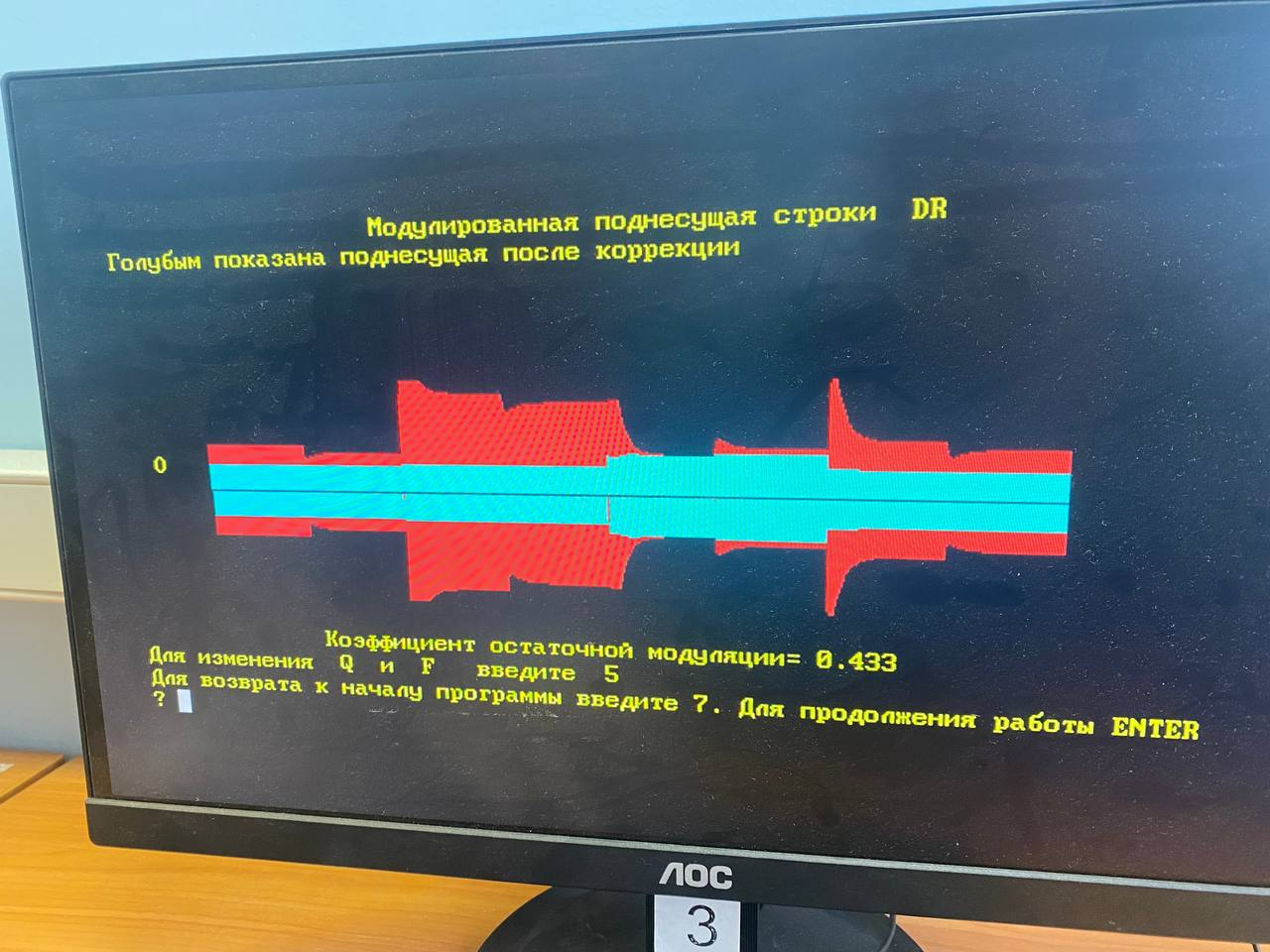

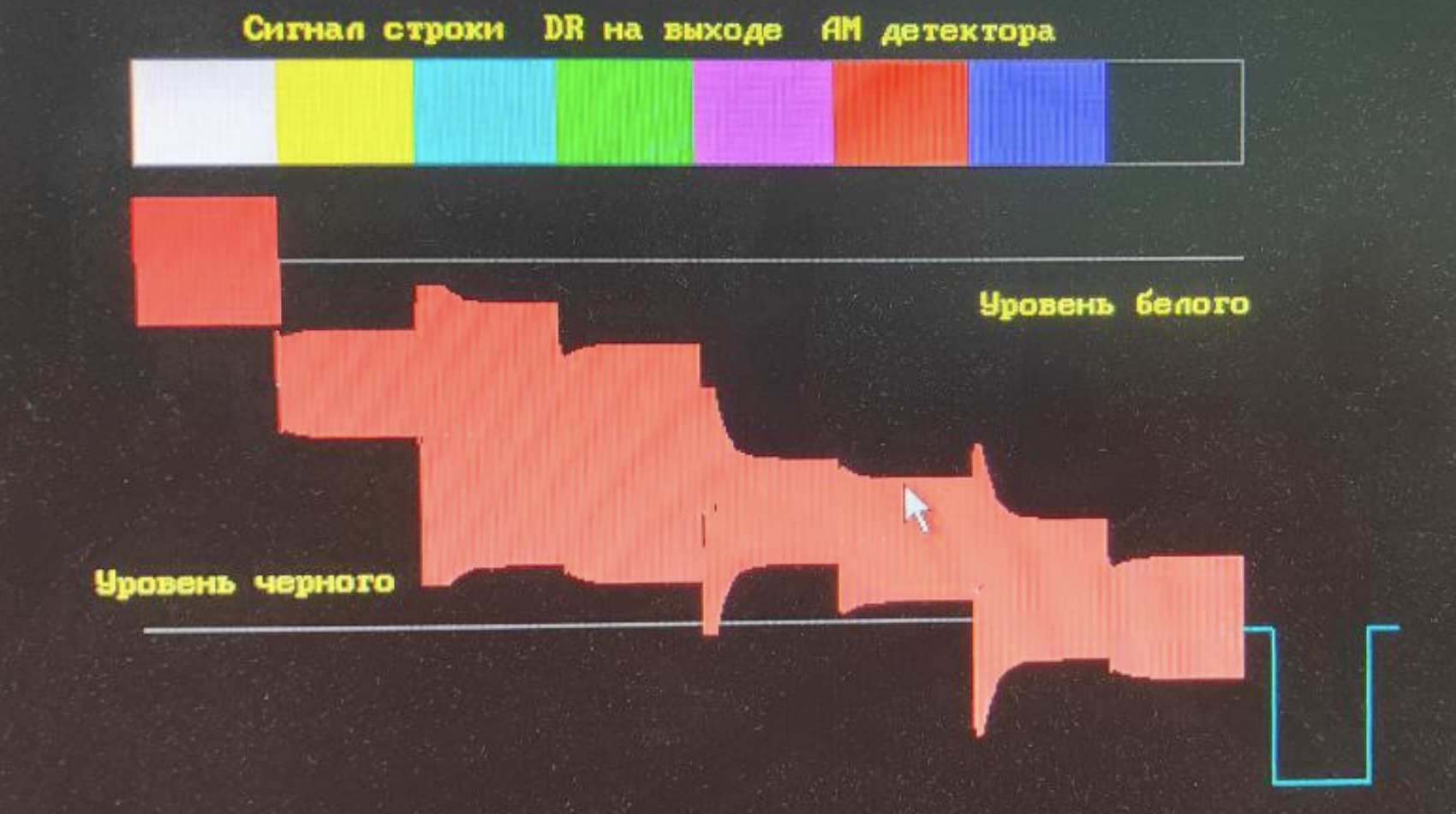

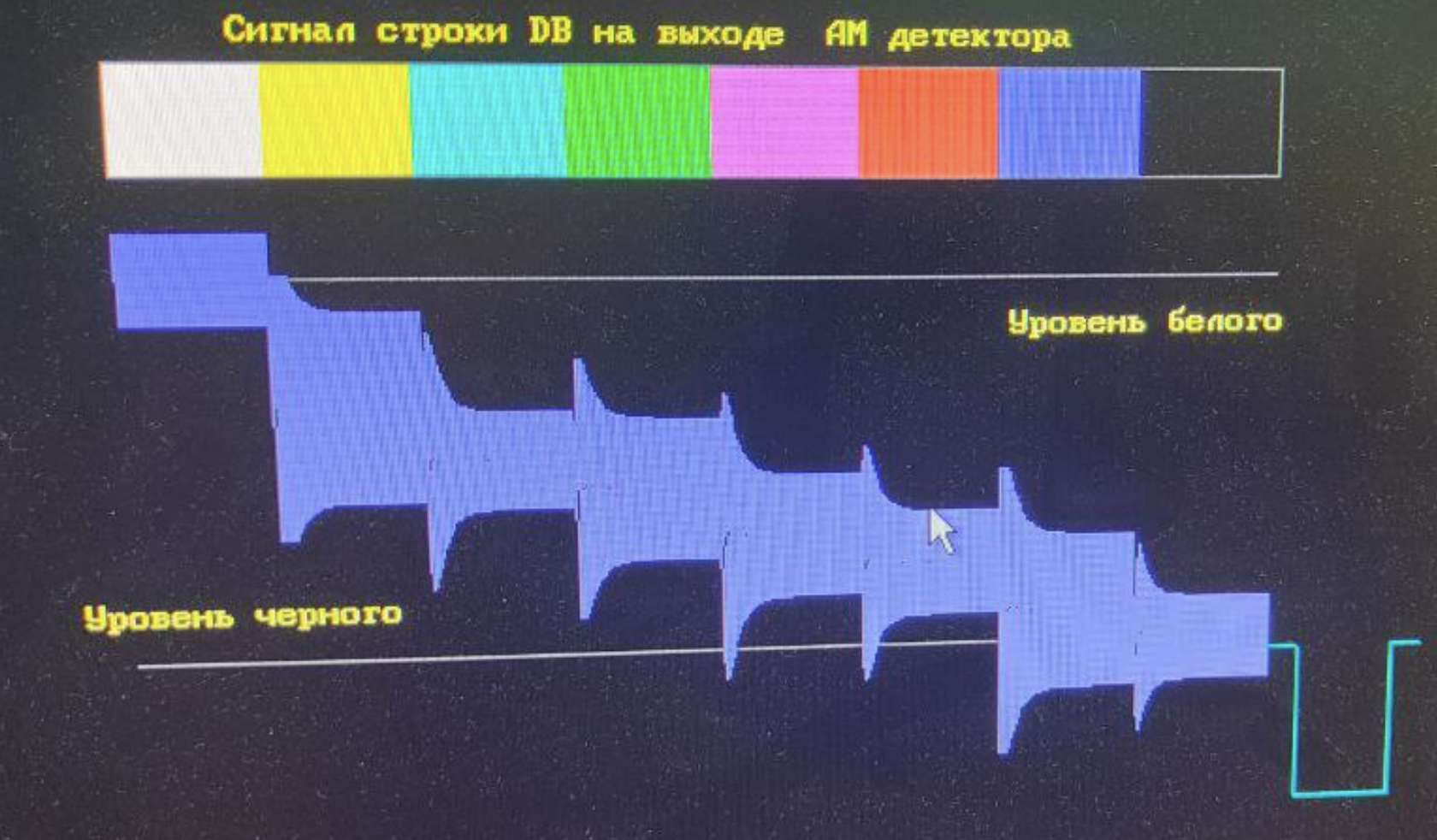

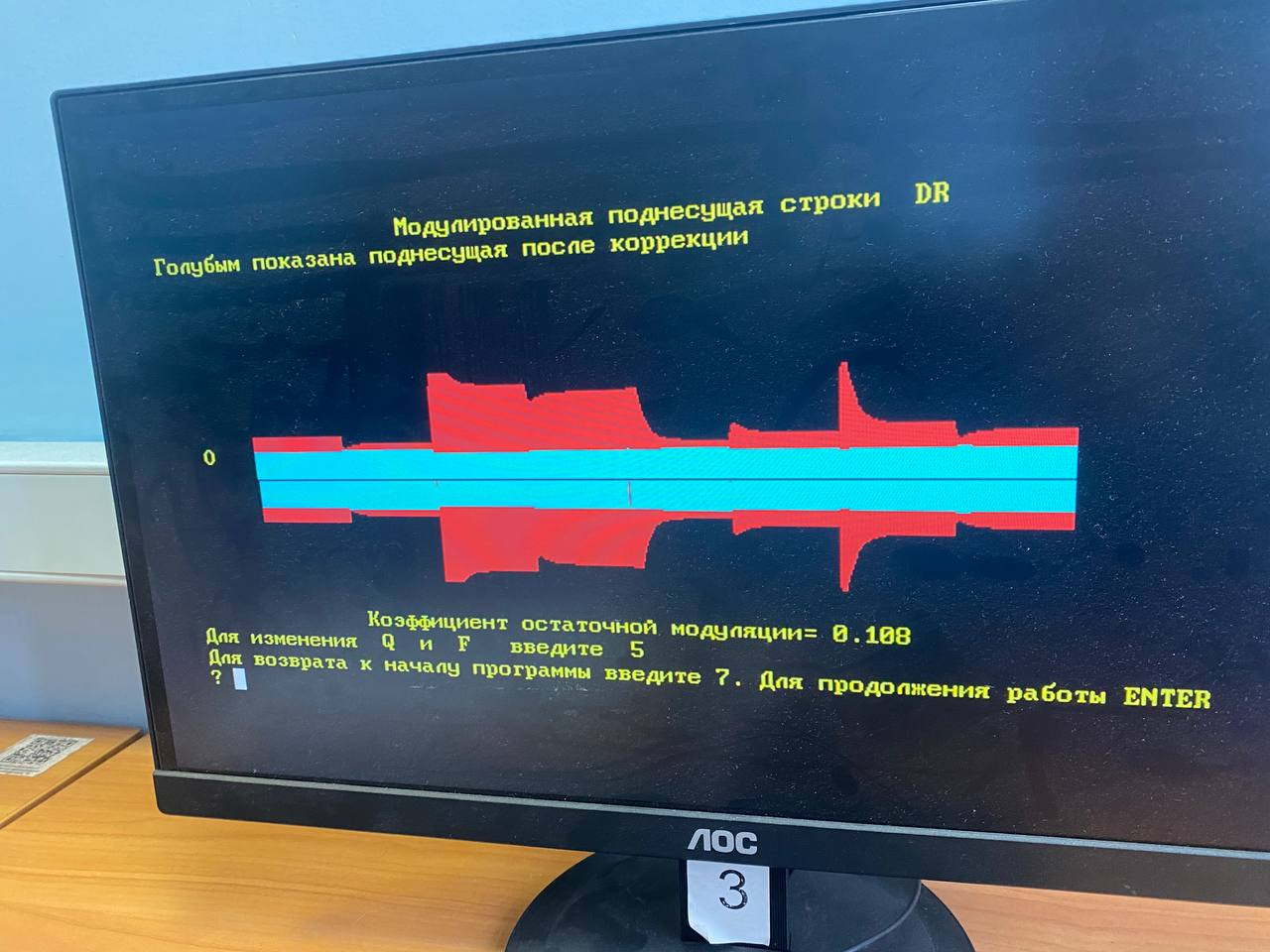

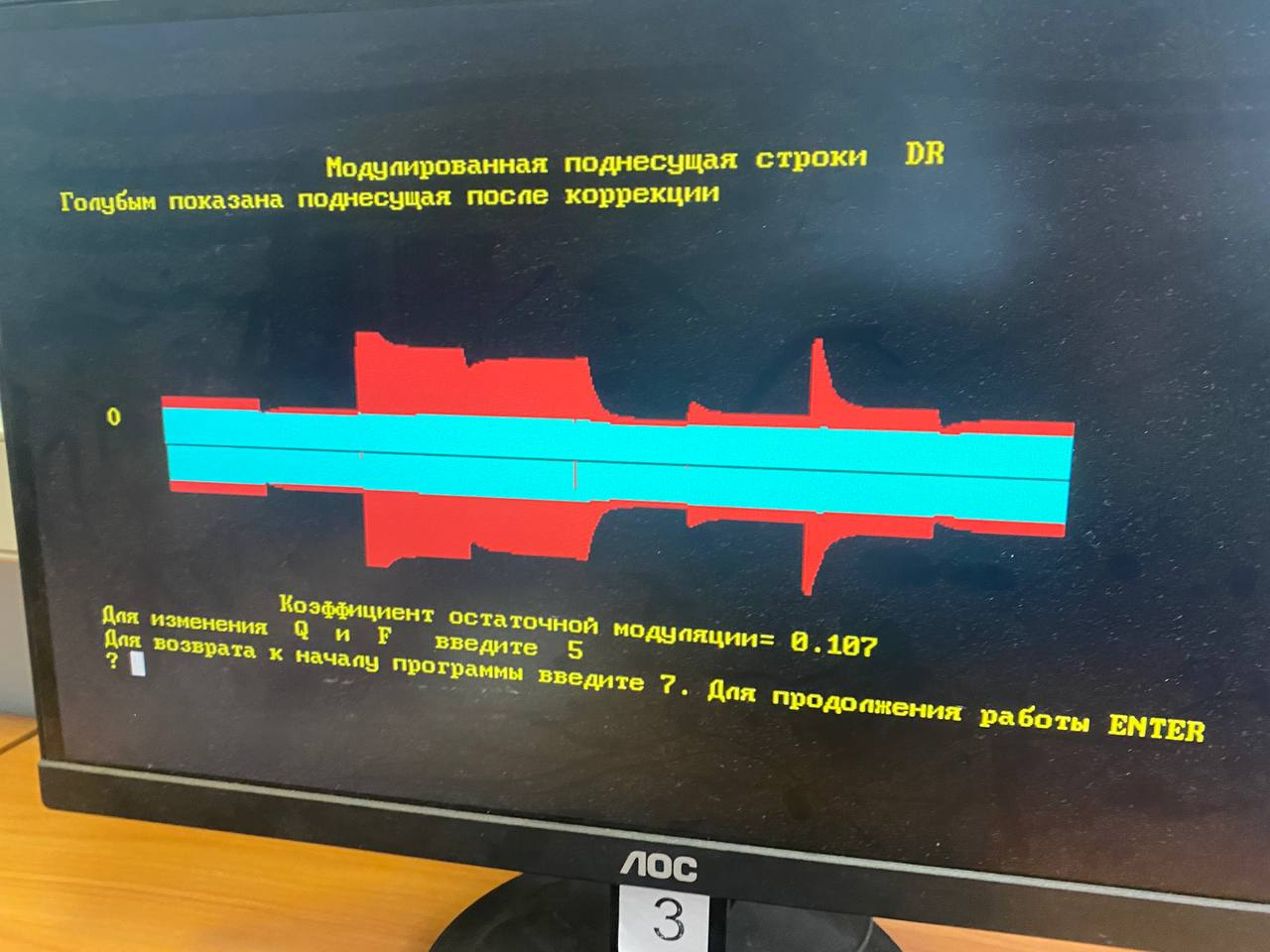

Рис. 2 - Сигала DR и DB строки

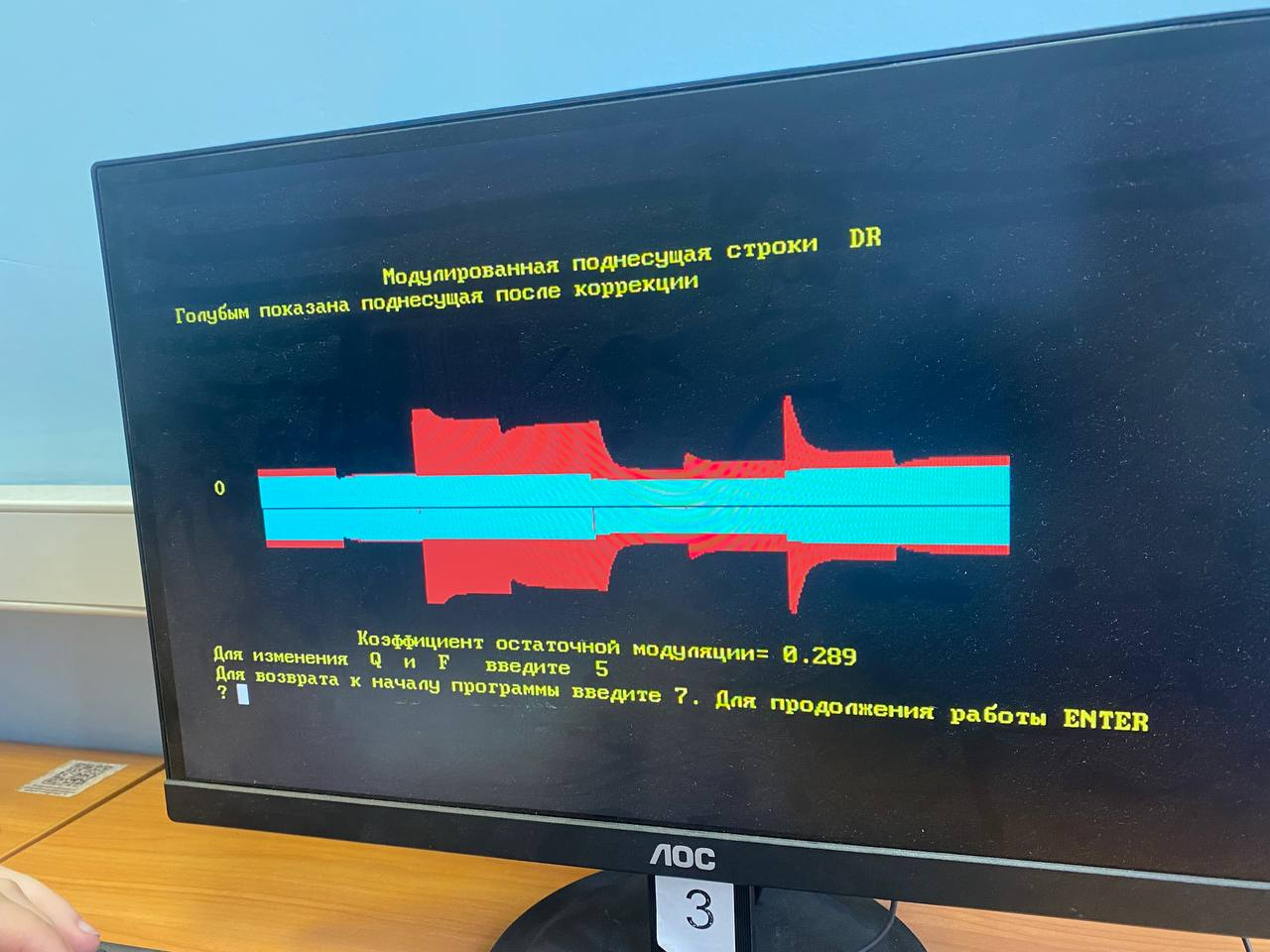

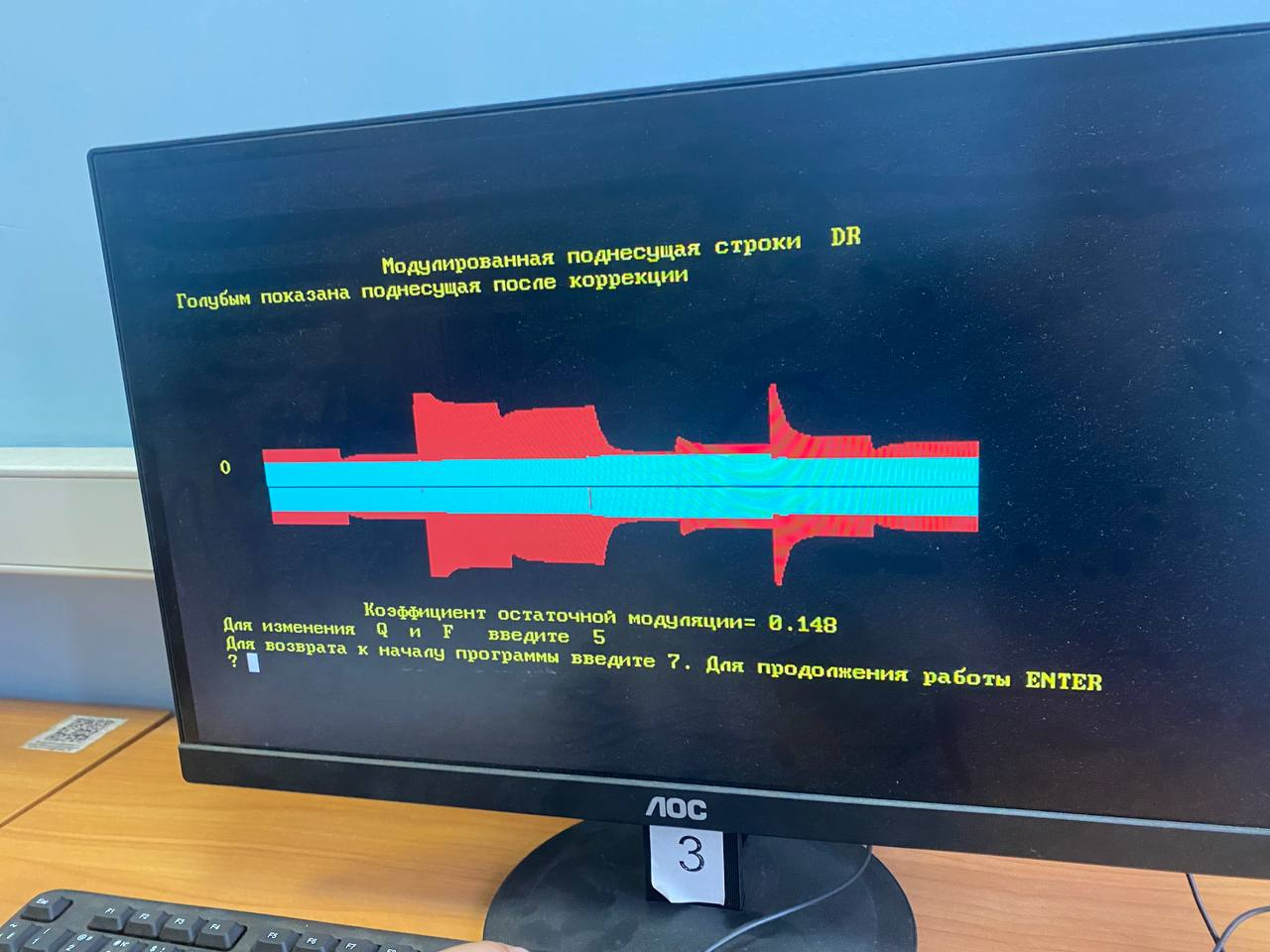

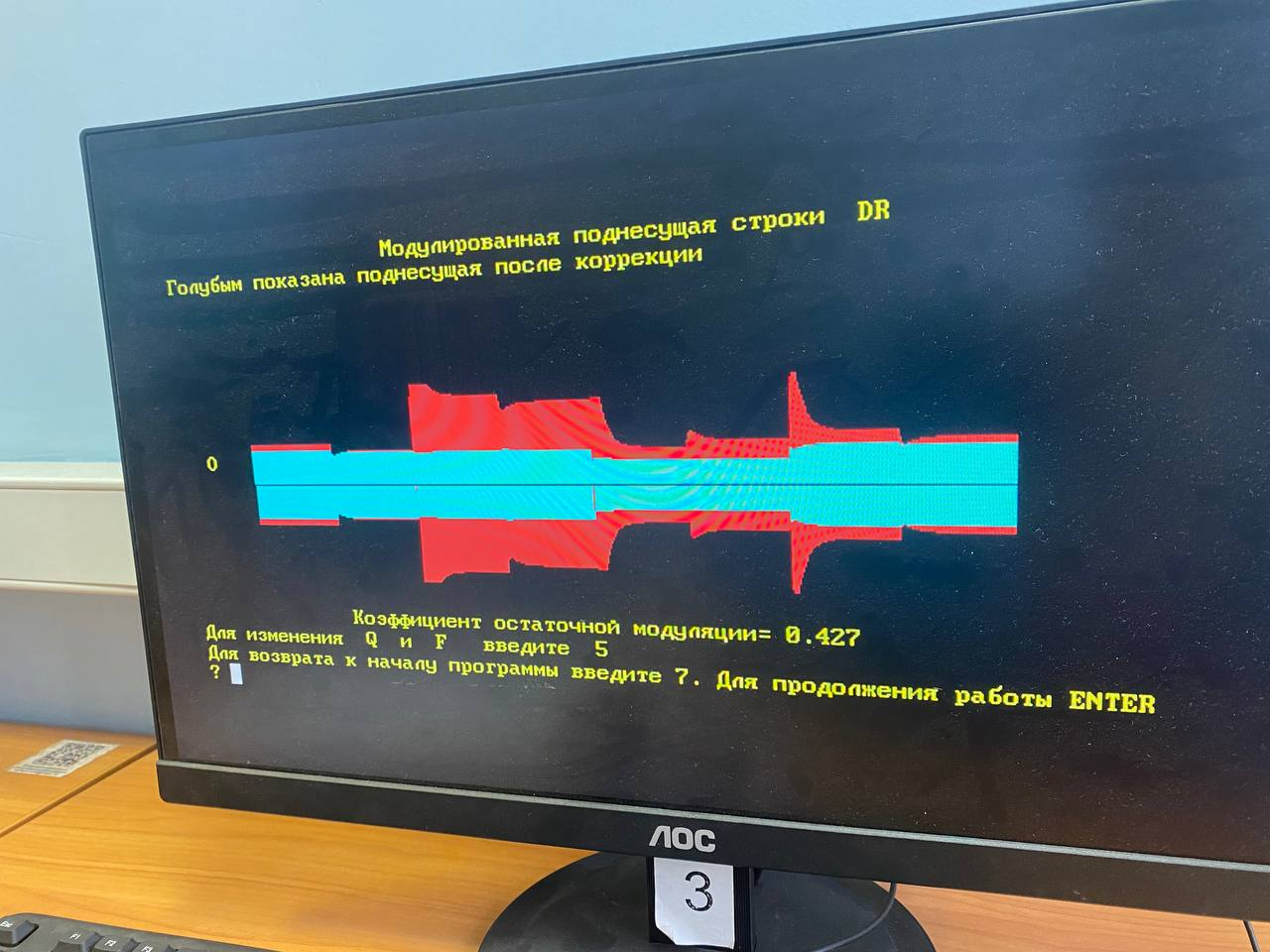

Изменяя добротность резонансного контура построим зависимость остаточной модуляции при номинальной частоте F0 = const = 4286 кГц

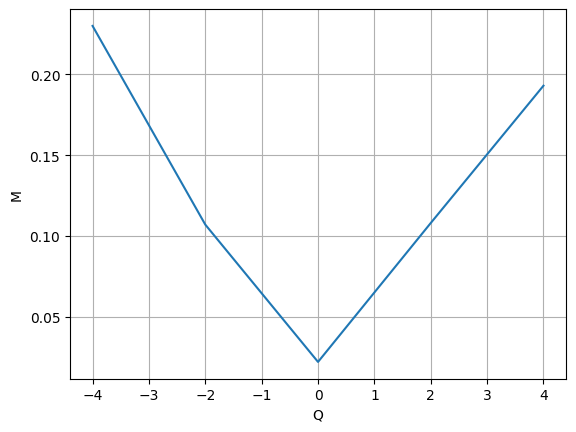

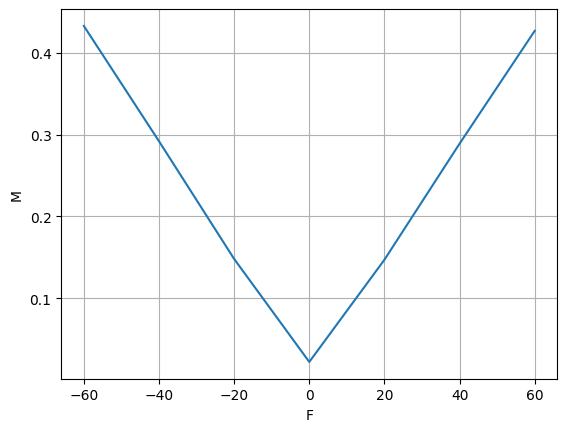

Рис. 4 - Зависимость M(Q) и M(F)

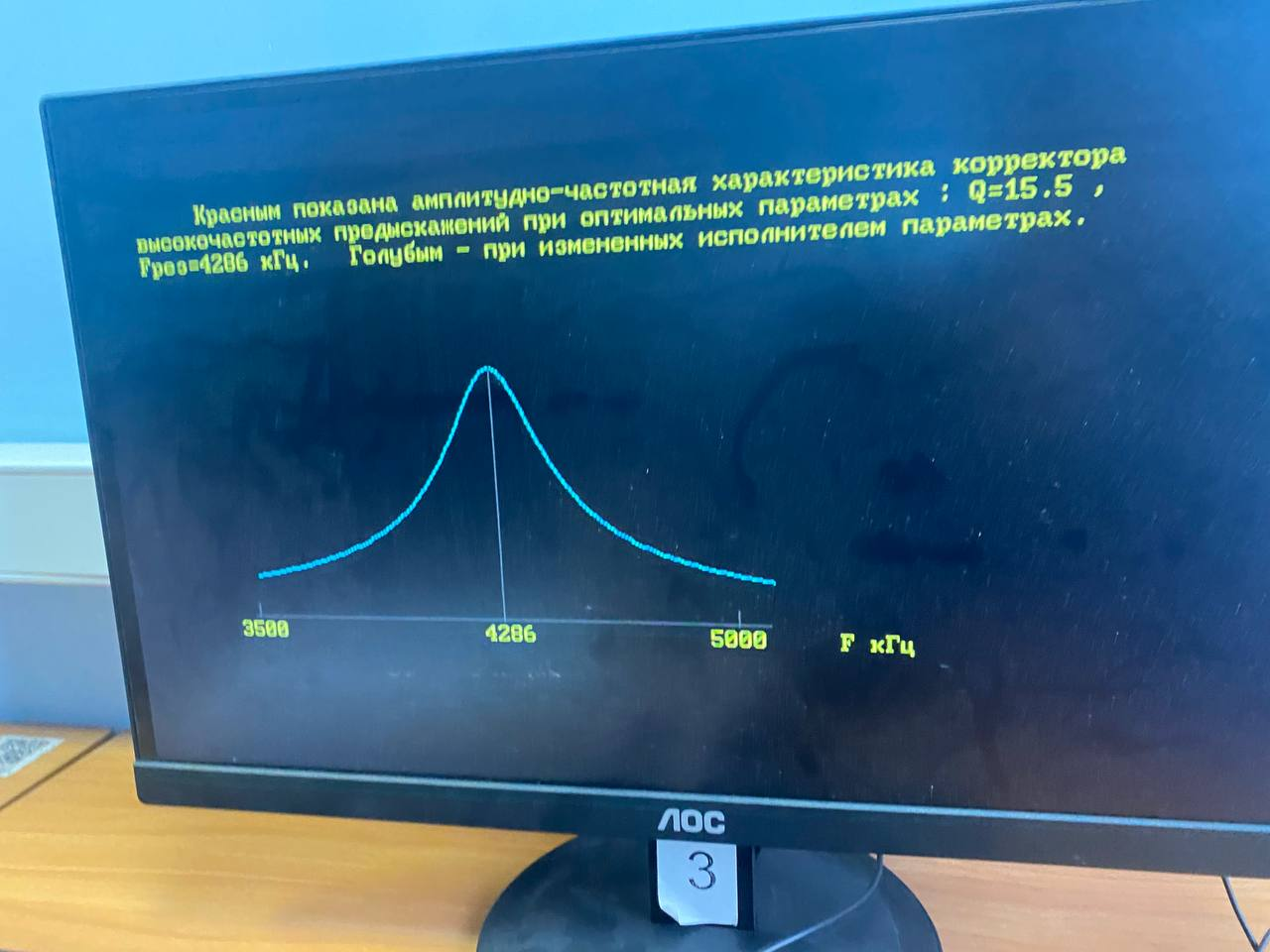

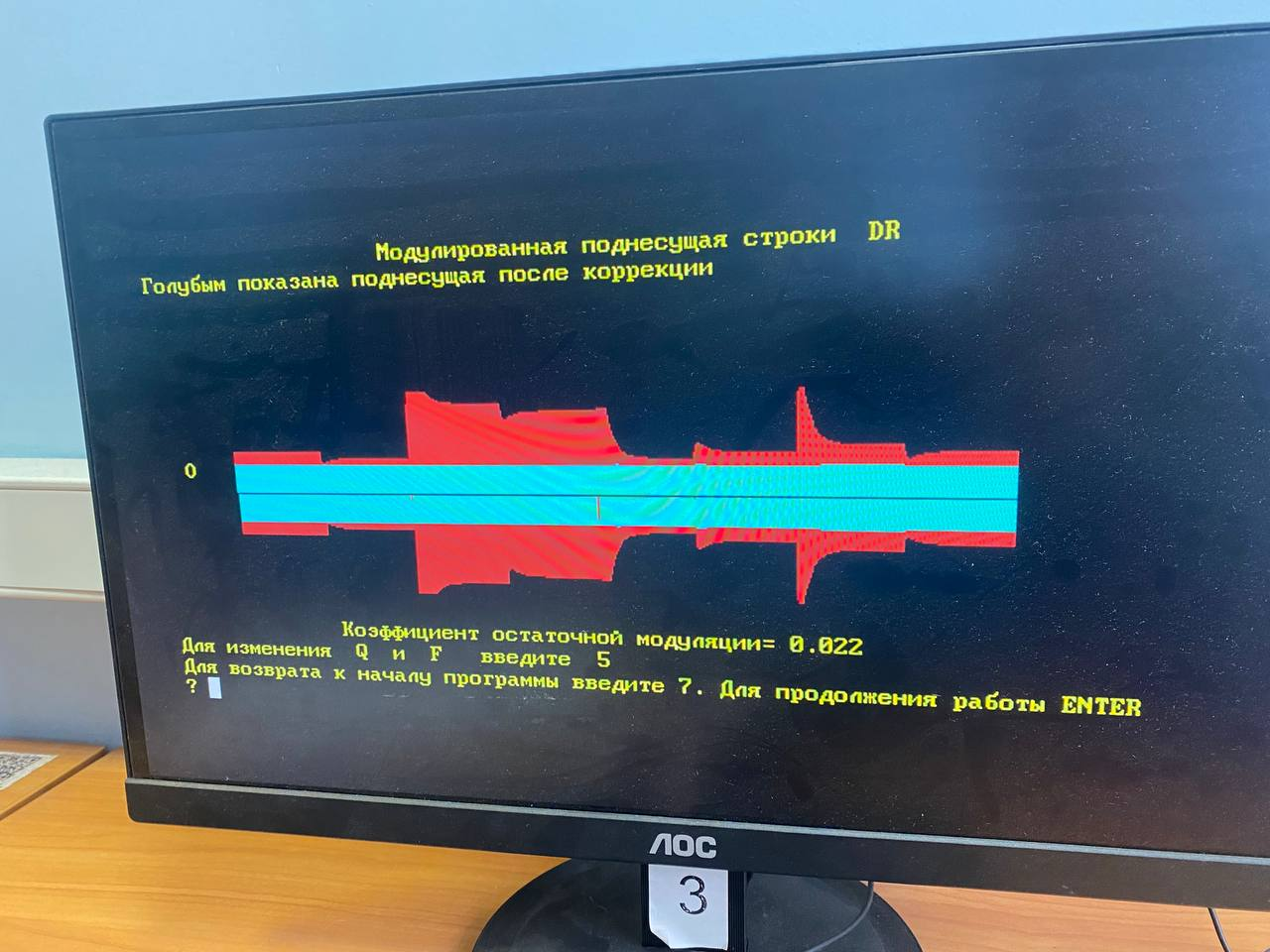

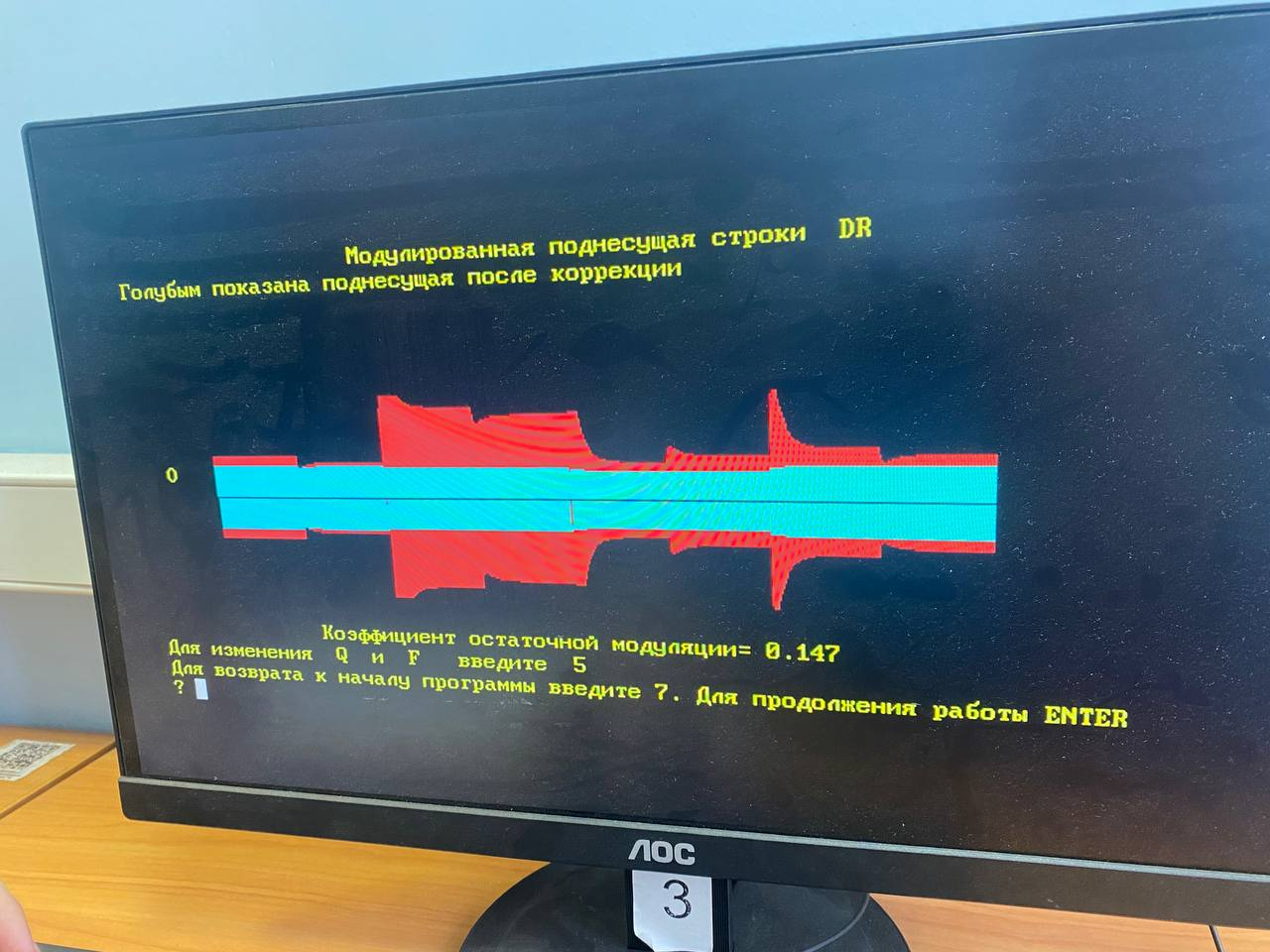

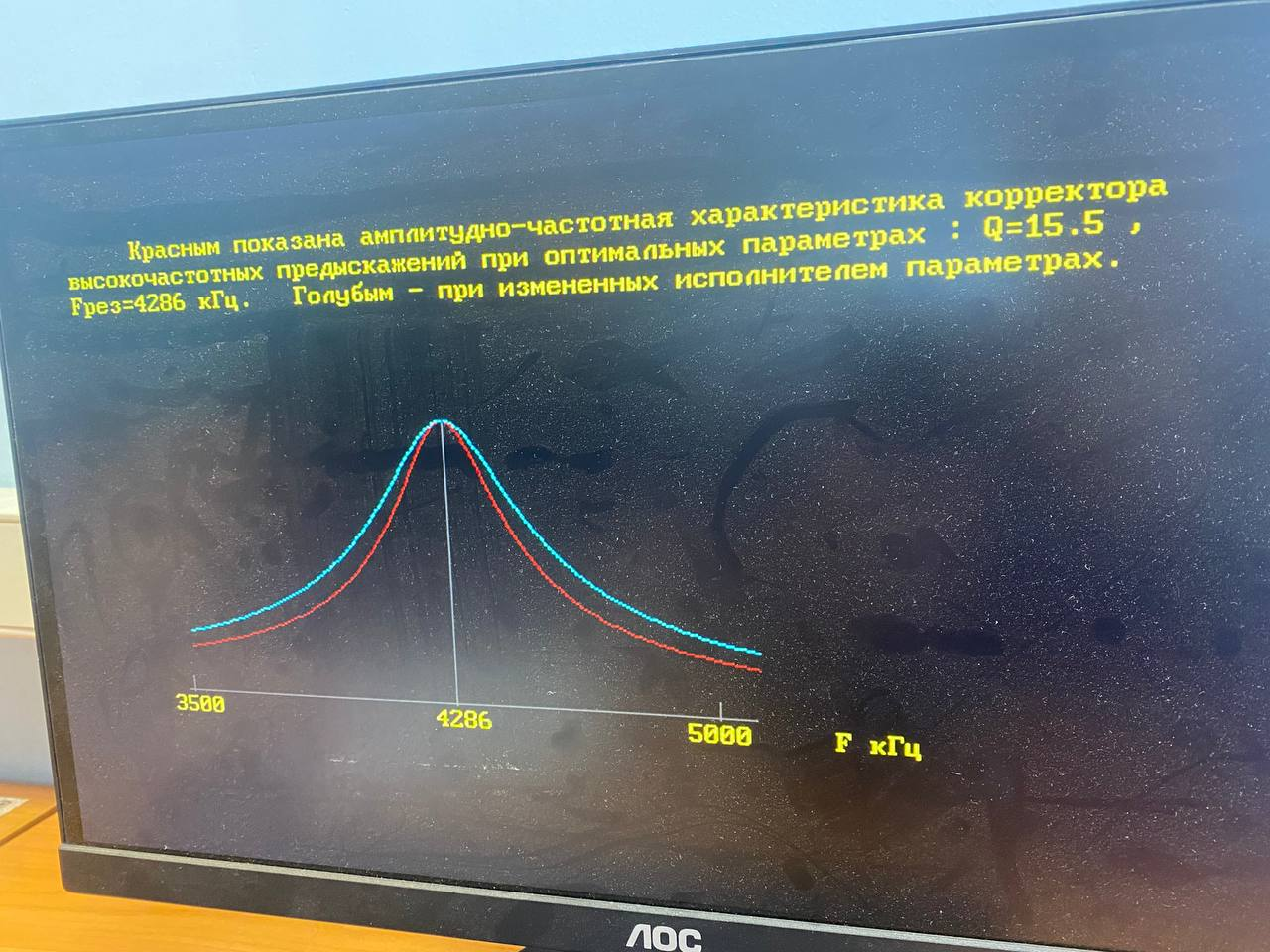

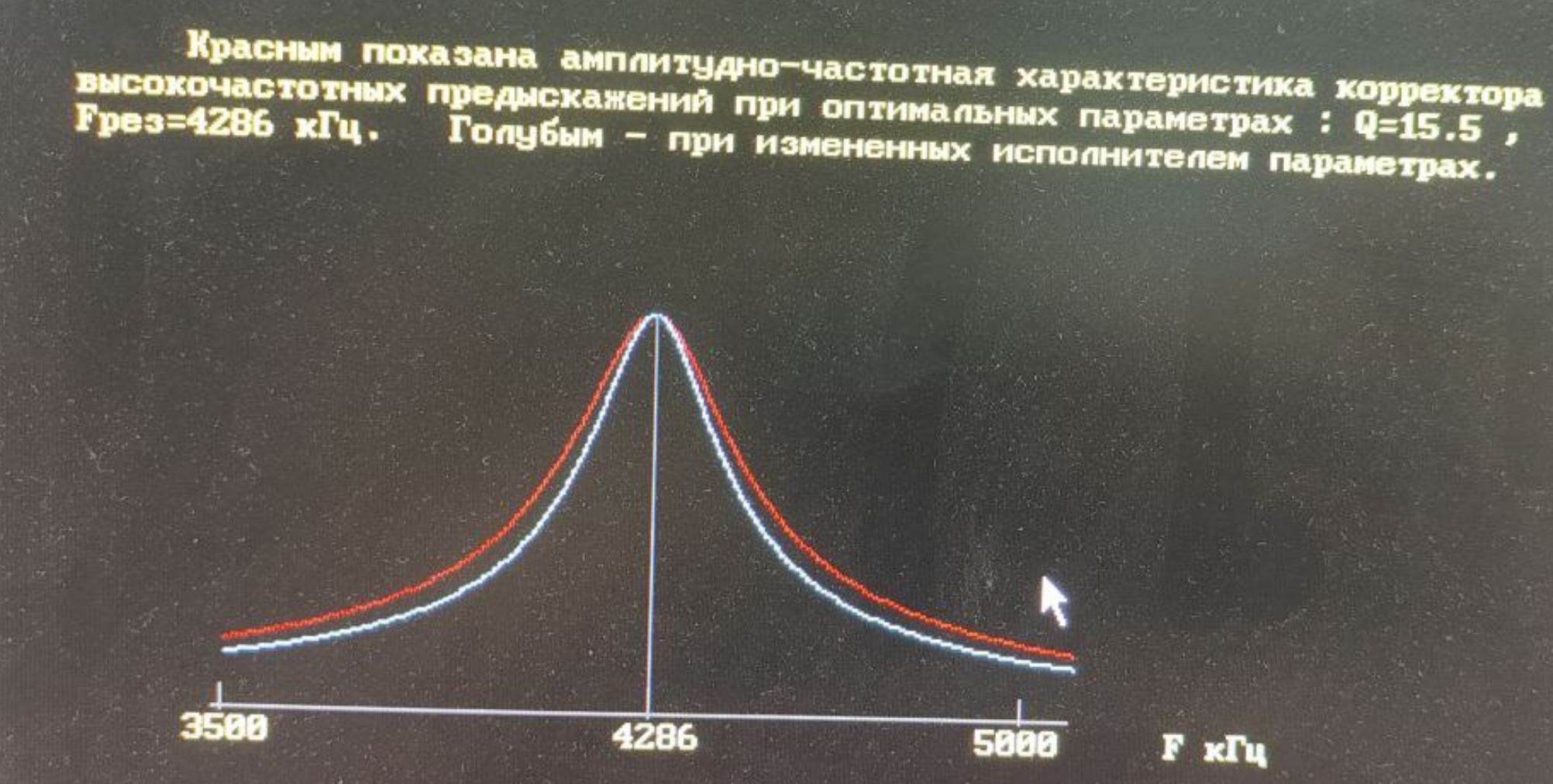

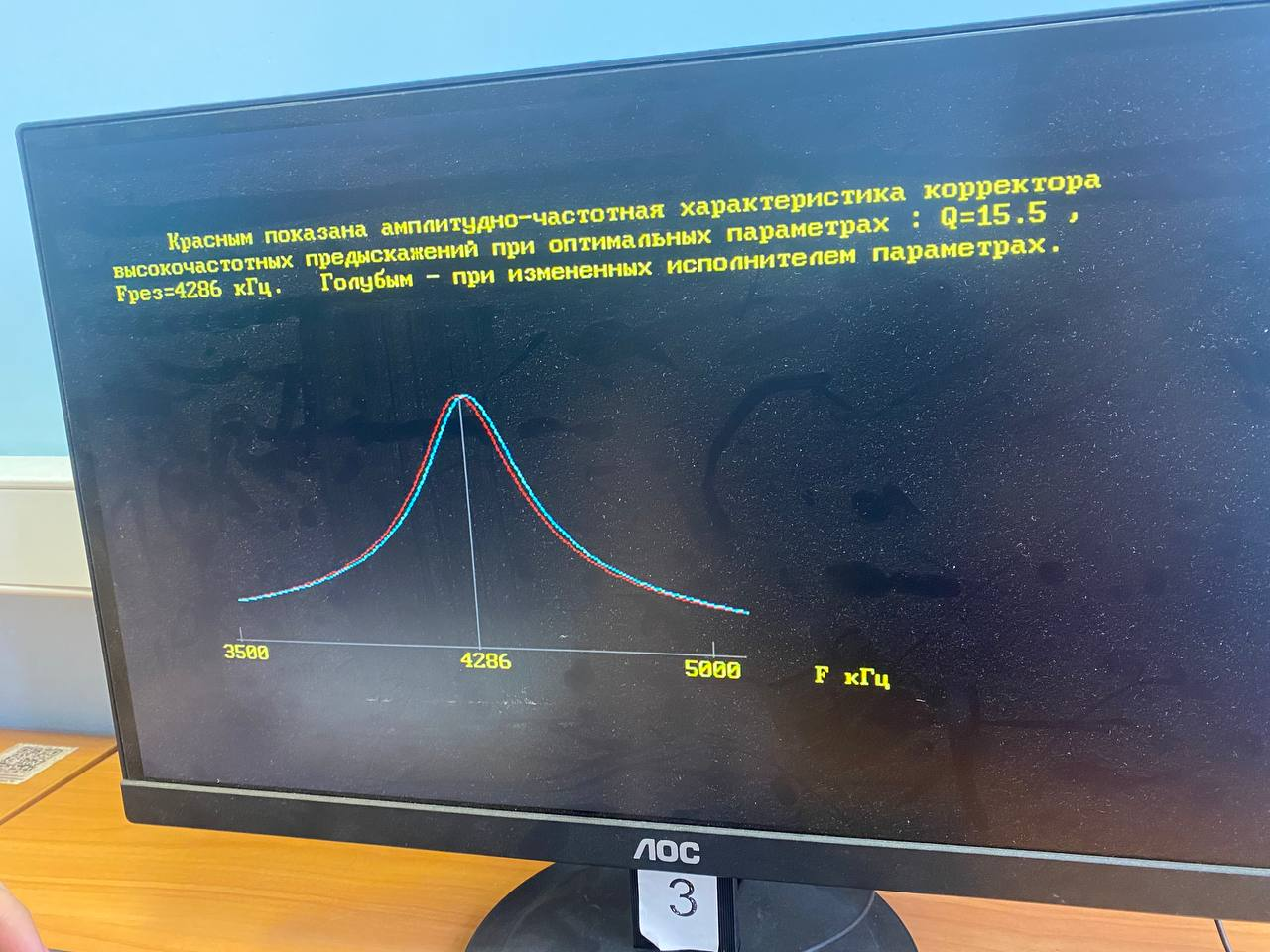

Изменяем добротность, резонансную частоту не меняем

Q = 19.5

Q = 17.5

Q = 15.5

Q = 13.5

Q = 11.5

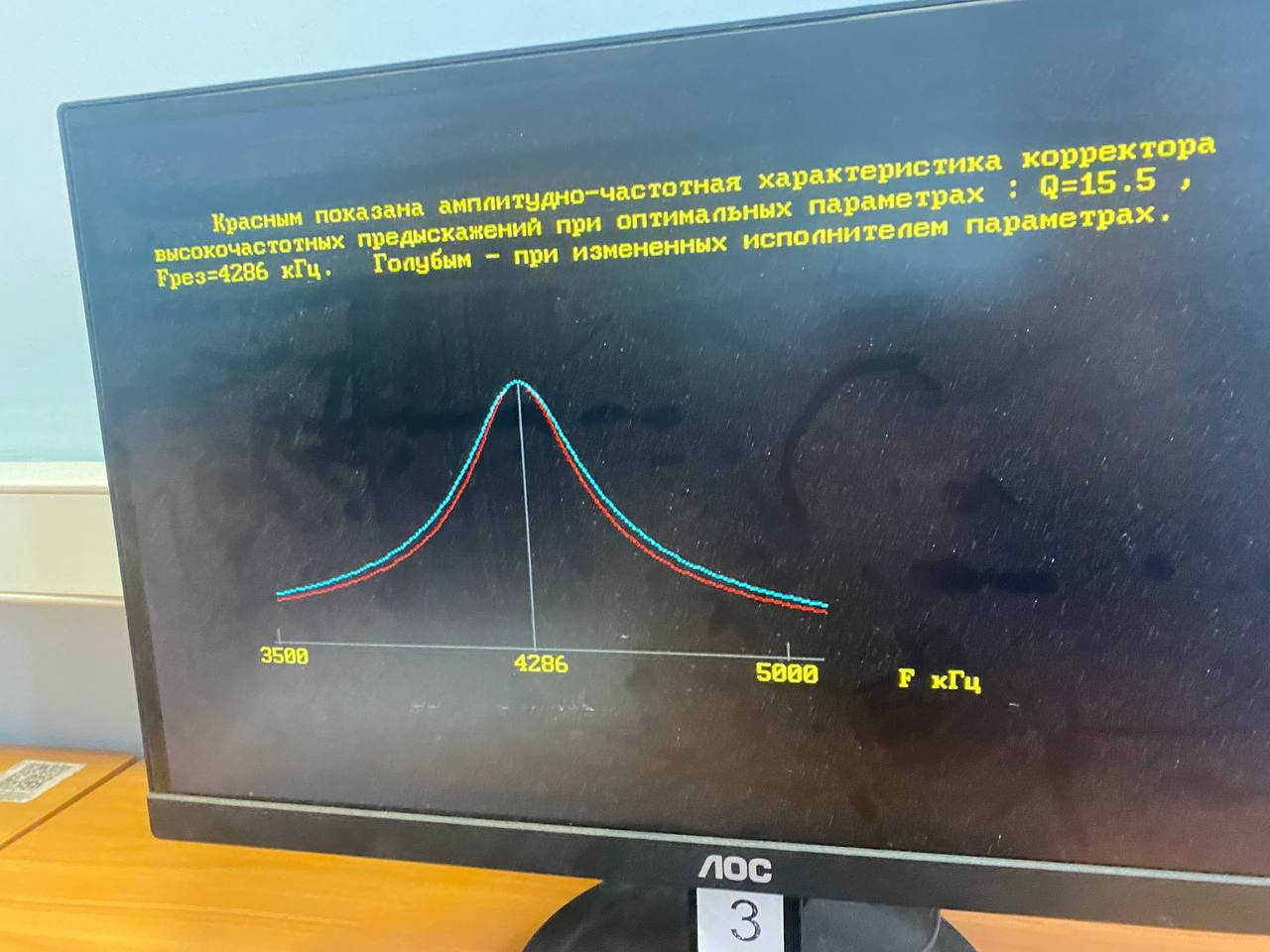

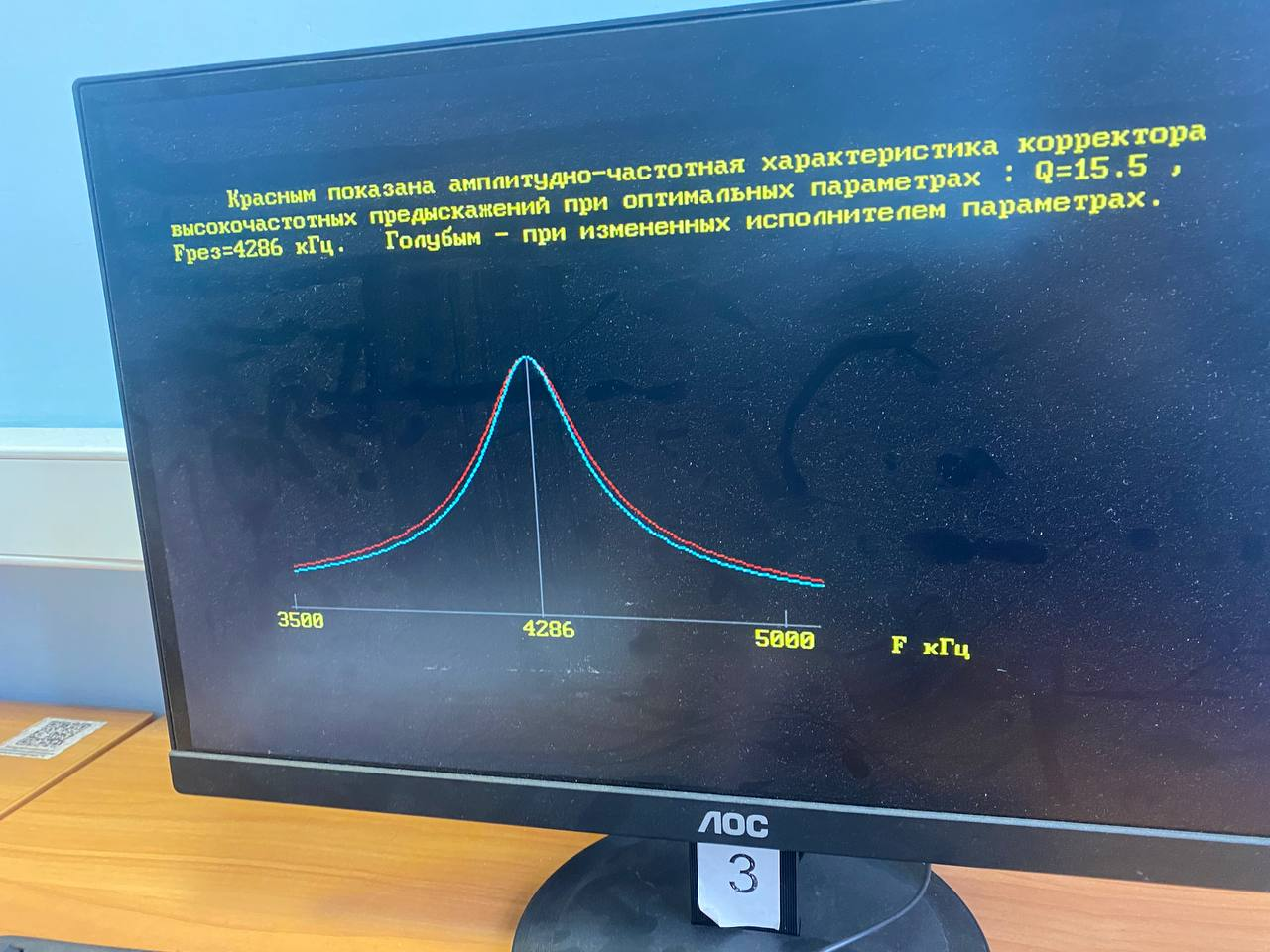

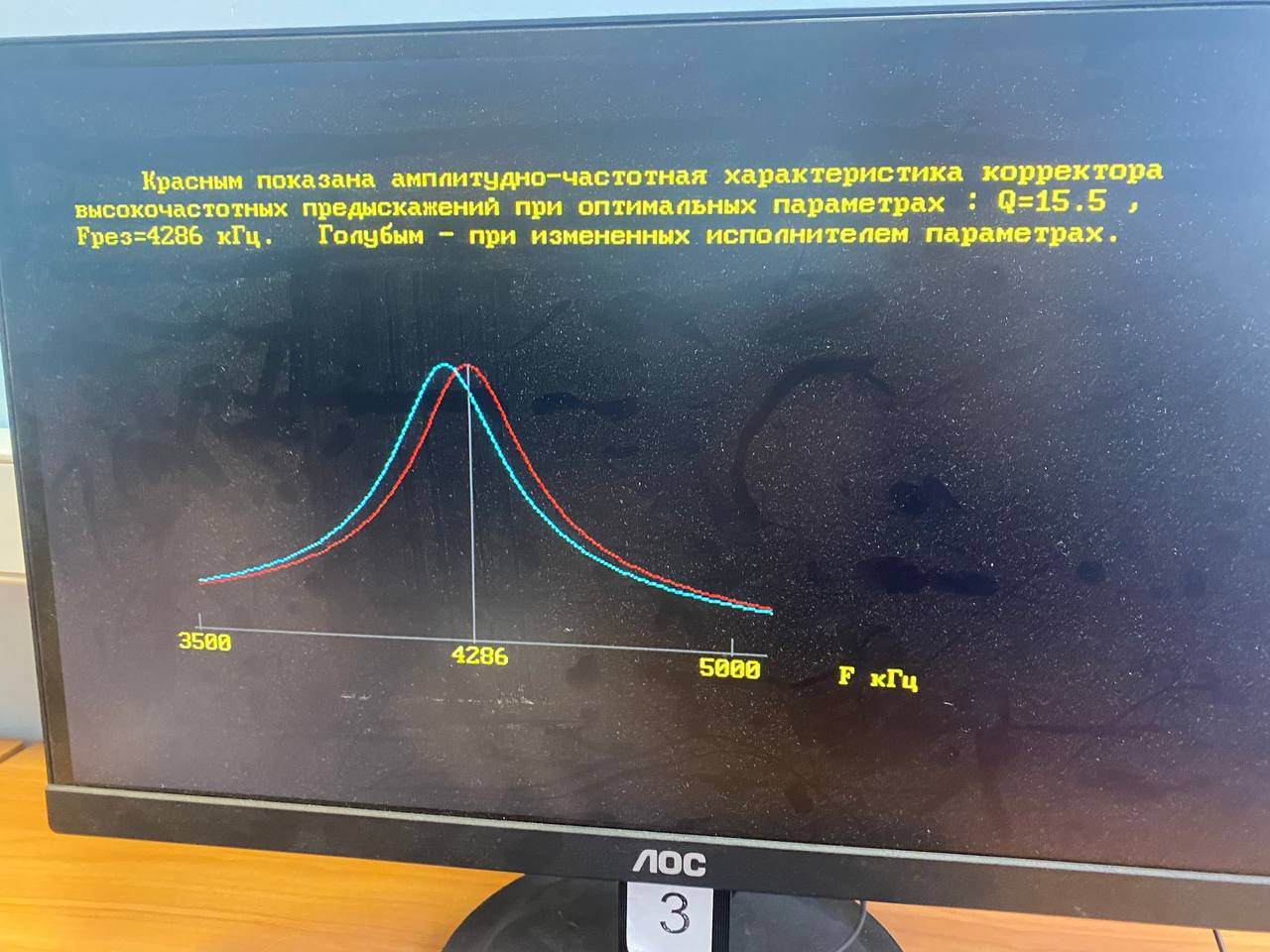

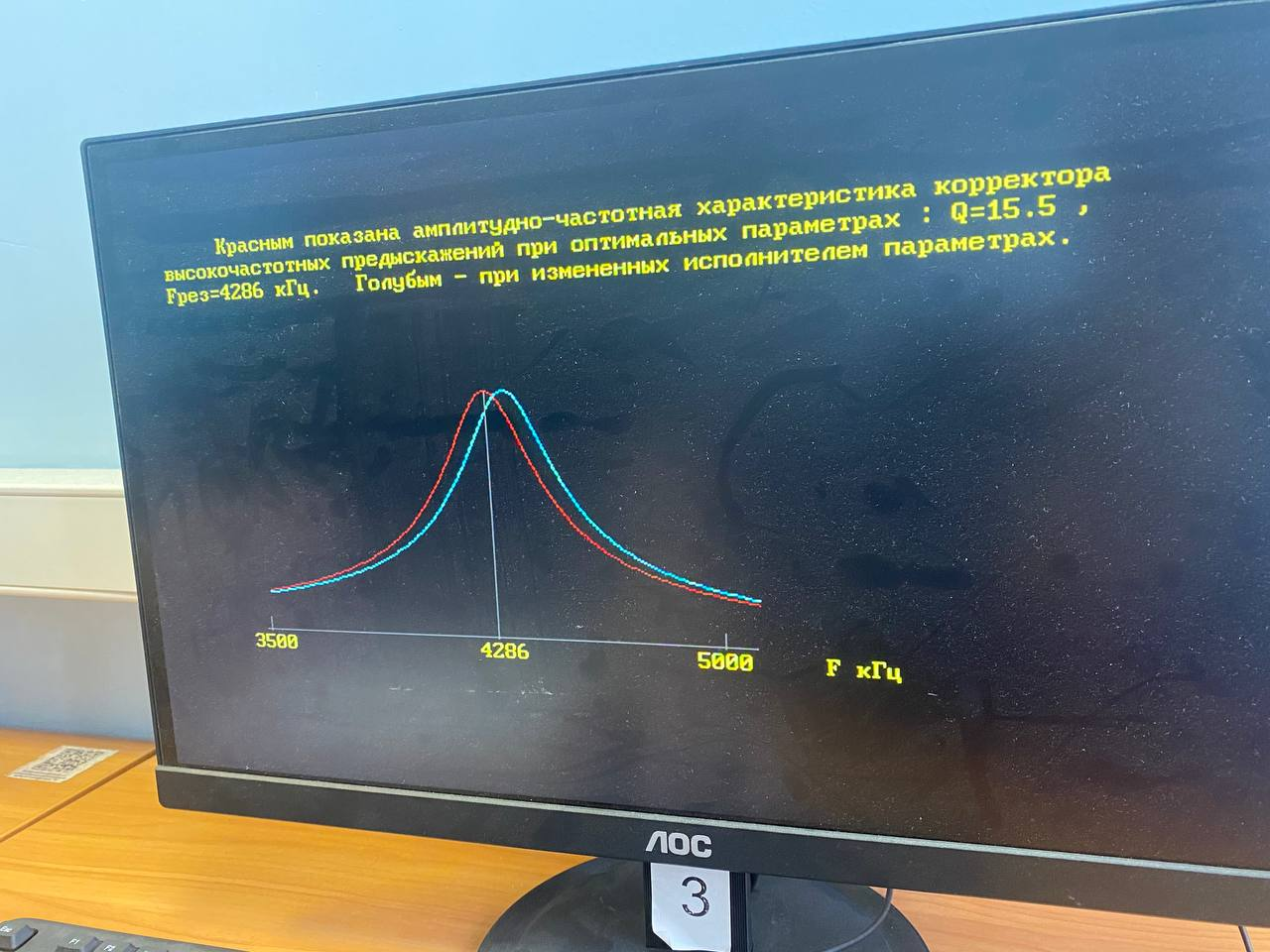

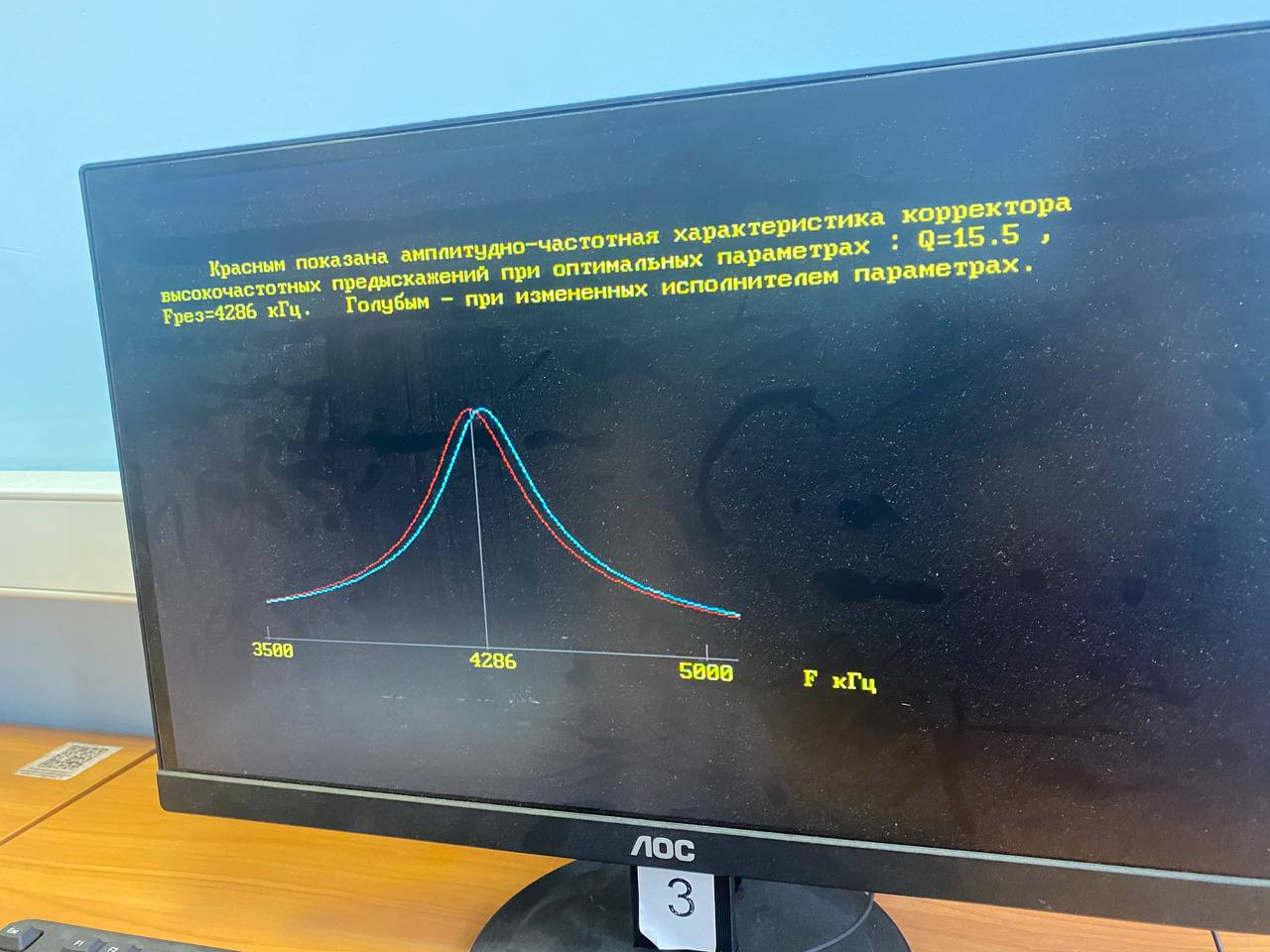

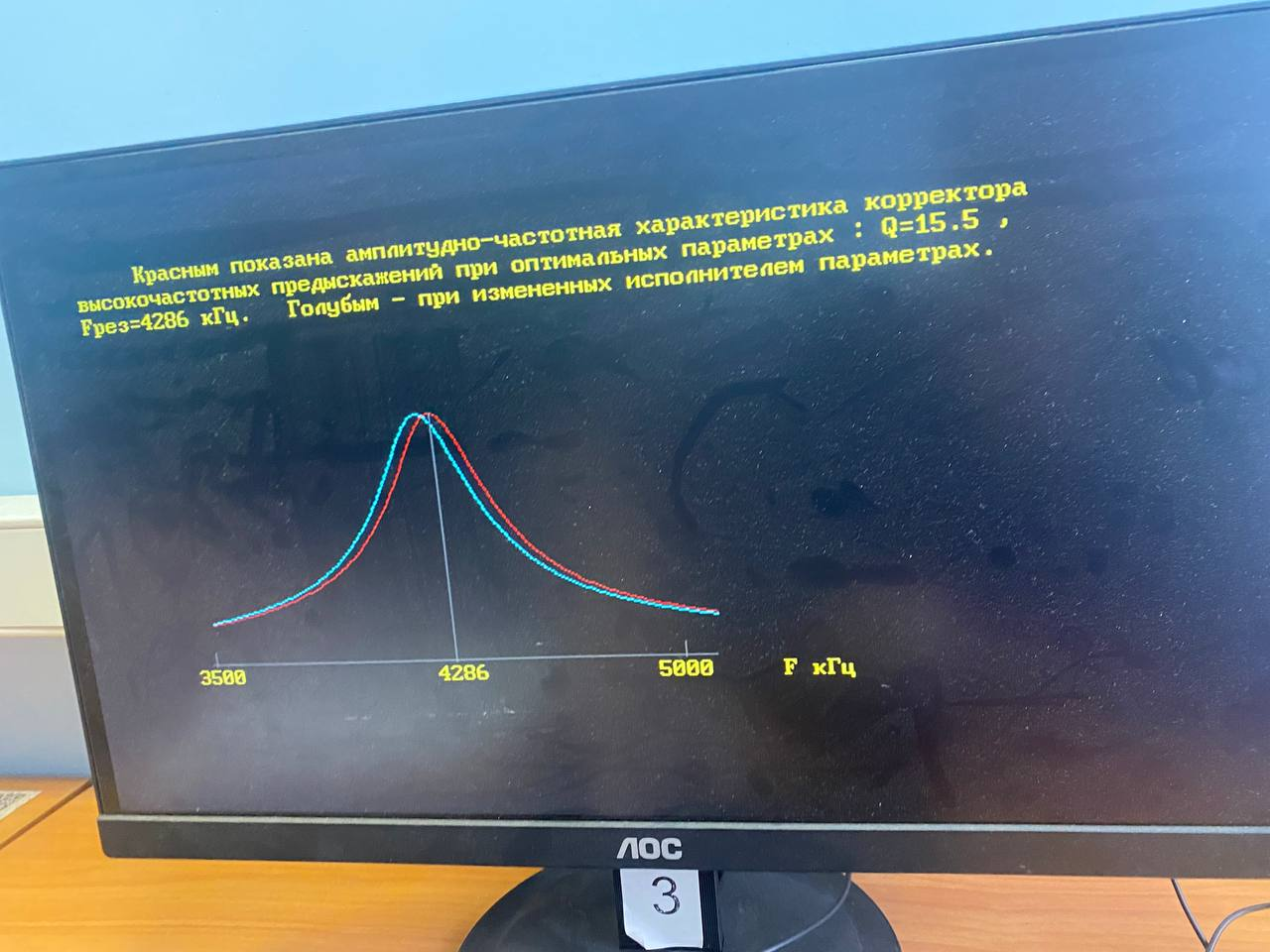

Изменяем резонансную частоту, добротность не изменяем

DQ = 15.5 DF=-60 Fрез = 4226Гц

DQ = 15.5 DF=-40 Fрез = 4246Гц

DQ = 15.5 DF=-20 Fрез = 4266Гц

DQ = 15.5 DF=20 Fрез = 4306Гц

DQ = 15.5 DF=40 Fрез = 4326Гц

DQ = 15.5 DF=60 Fрез = 4346Гц

Kвкл = 0.333 T = 2.37 мкс

Kвкл = 0.333 T = 1.87 мкс

Kвкл = 0.333 T = 1.37 мкс

T = 1.87 мкс Kвкл = 0.033

T = 1.87 мкс Kвкл = 0.633

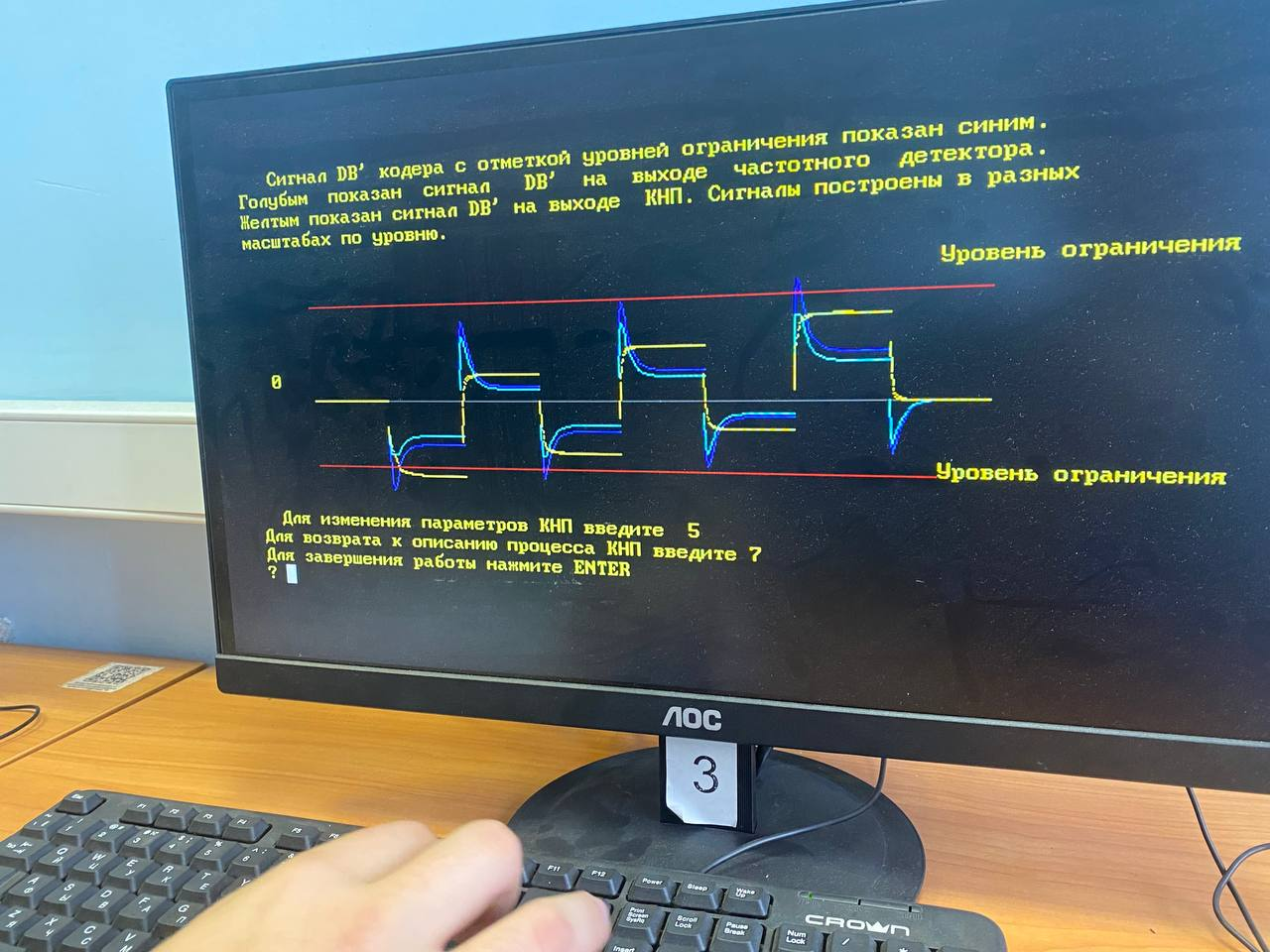

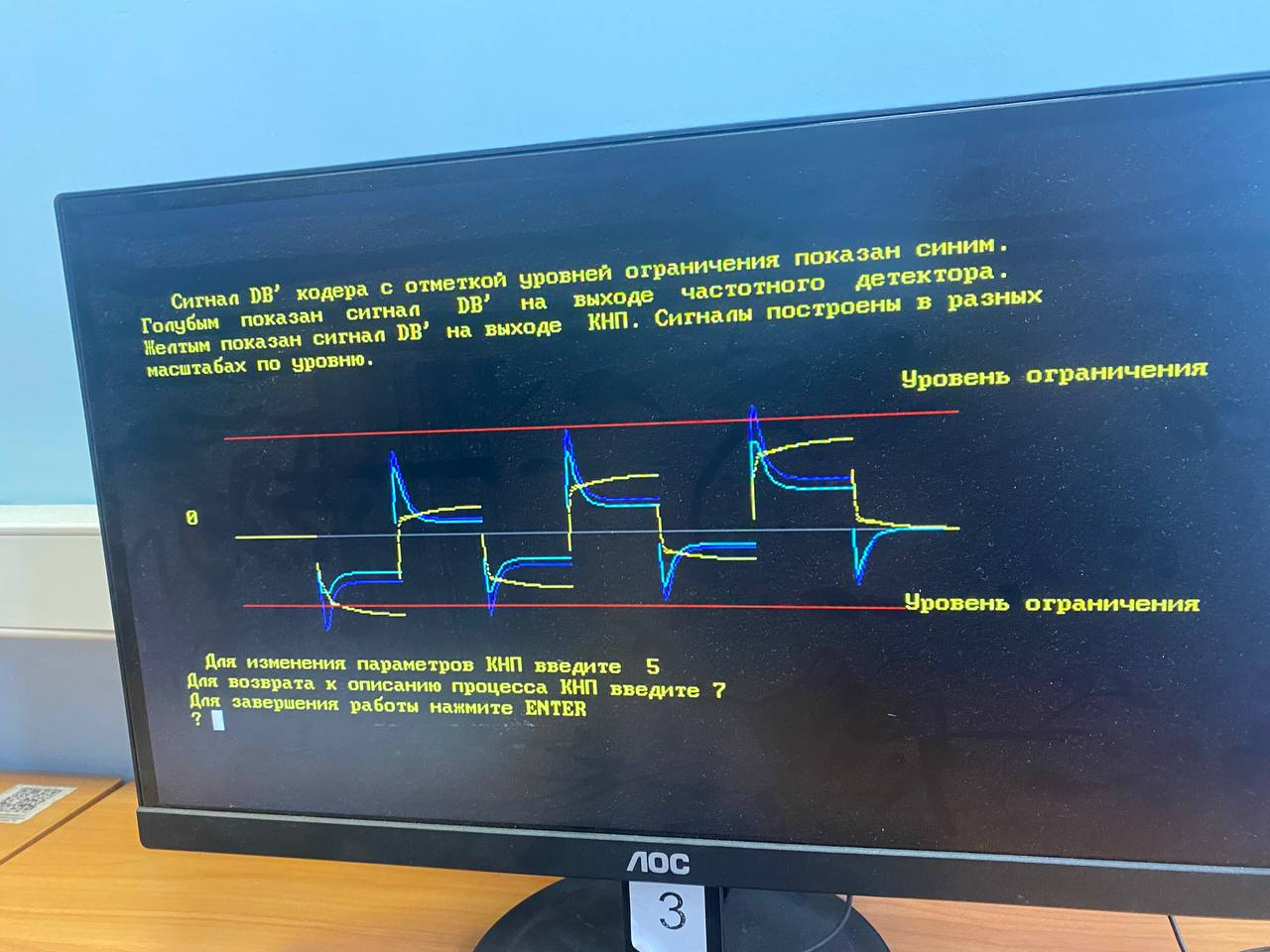

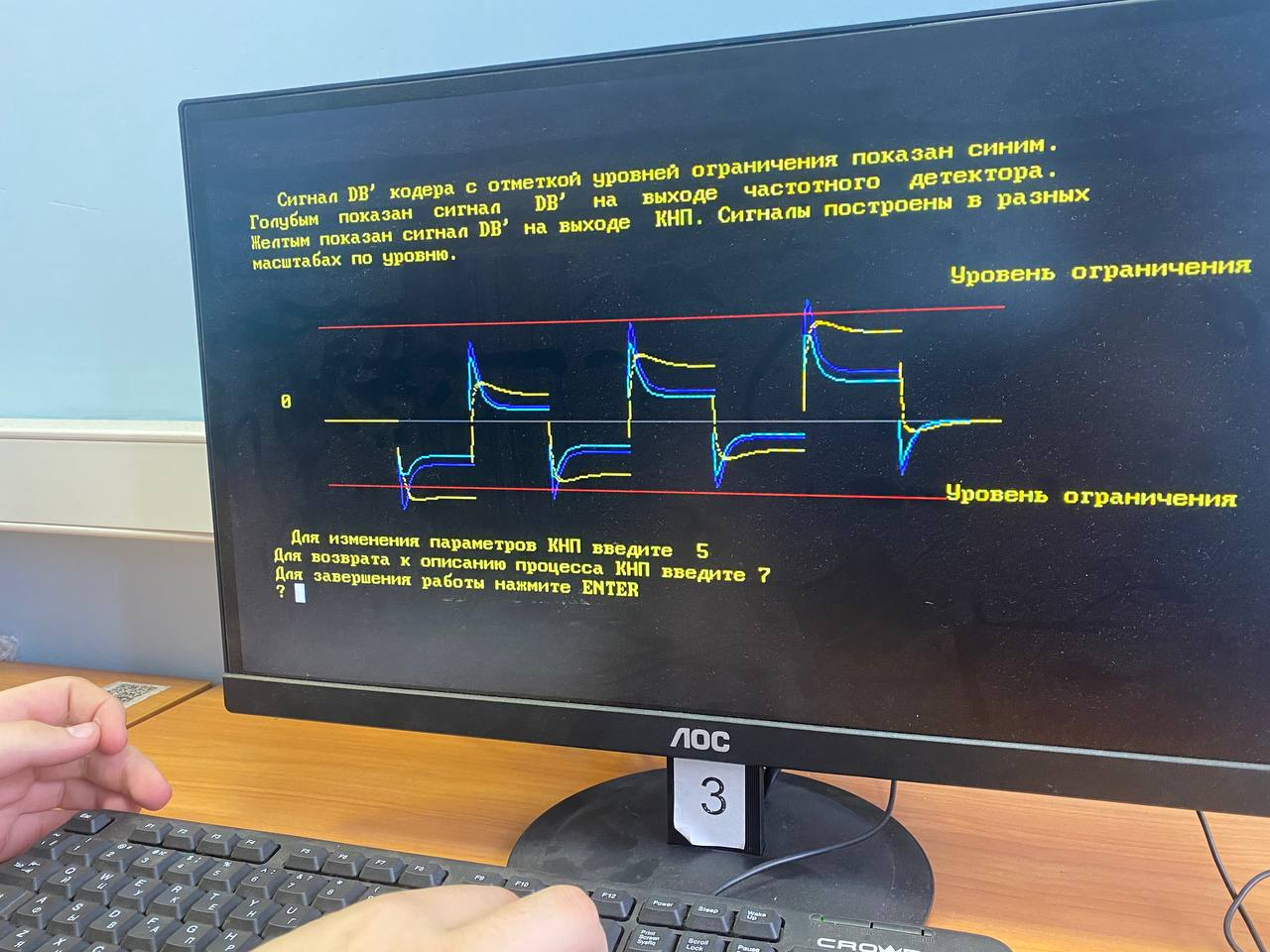

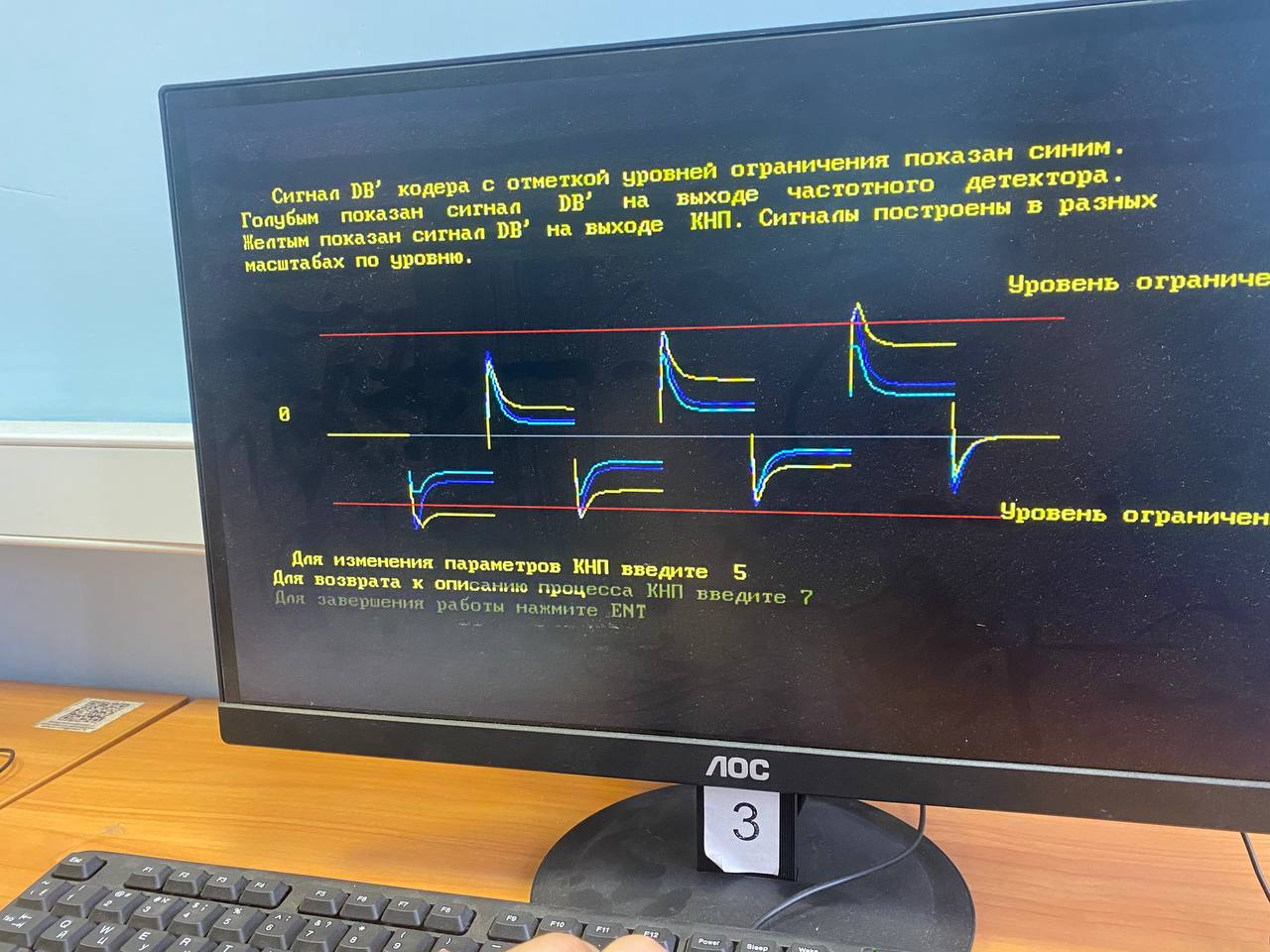

Осциллограммы сигнала DB при изменении времени КНП и изменении коэффициента включения

Вывод:

Рассмотрена структурная схема декодера Секам, исследовано влияние корректора ВЧ и НЧ предыскажений на сигналы.
