Министерство науки и высшего образования Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра комплексной информационной безопасности электронновычислительных систем (КИБЭВС)

ВЫБОР КОНФИГУРАЦИИ КОМПЬЮТЕРА

Отчет по лабораторной работе №3

по дисциплине «ОЭВМ и ВС»

Студент гр. 714-1

_________ И.С. Максимов

_________ C.E. Минкеев

_________

Принял

Старший преподаватель каф. КИБЭВС

_________ А.С. Семёнов

_________

Введение

Цель работы: изучение принципов работы простейшего управляющего устройства (УУ) на примере машины Поста.

2 Ход работы

2.1 Вариант задания

Был выбран необходимый вариант задания — написать программу для операции 3-И-НЕ.

2.2 Написание программы

Была написана таблица истинности(таблица 1.1)

Таблица 1.1 – Таблица истинности

A	B	С	F(¬ (A*B*C))
0	0	0	1
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	0

Была написана программа для вычисления операции 3-И-НЕ(рис 1.1).

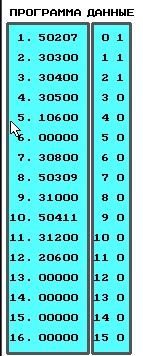

Рисунок 1.1 — Программа

Программа была запущена и получены результаты вычисления операции(рис 1.2).

Рисунок 1.2 — Результат вычислений

2.3 Блок-схема

Была создана блок-схема для написанной программы(рис 1.3).

Рисунок 1.3 - Блок-схема

Заключение

Были изучены принципы работы простейшего управляющего устройства (УУ) на примере машины Поста.
