Цель работы: изучить методы подготовки данных для обработки в пакете RapidMiner.

Ход работы:

1. Создадим новый набор данных, основанный на сведениях приемной комиссии ГУАП о поданных абитуриентами заявлениях о поступлении на направление 09.03.03 Прикладная информатика по состоянию на 26 июля 2019 года.

2. Импортируем файл в RapidMiner (рисунок 1).

Рисунок 1 – Импорт файла

3. Представим эти данные в Visualizations (рисунок 2).

Рисунок 2 - Набор данных в Vizualizations

4. Создадим процесс подготовки данных (рисунок 3).

Рисунок 3 - Размещение исследуемой таблицы

5. Нажмём на кнопку старта.

6. Получим набор данных импортированной таблицы (рисунок 4).

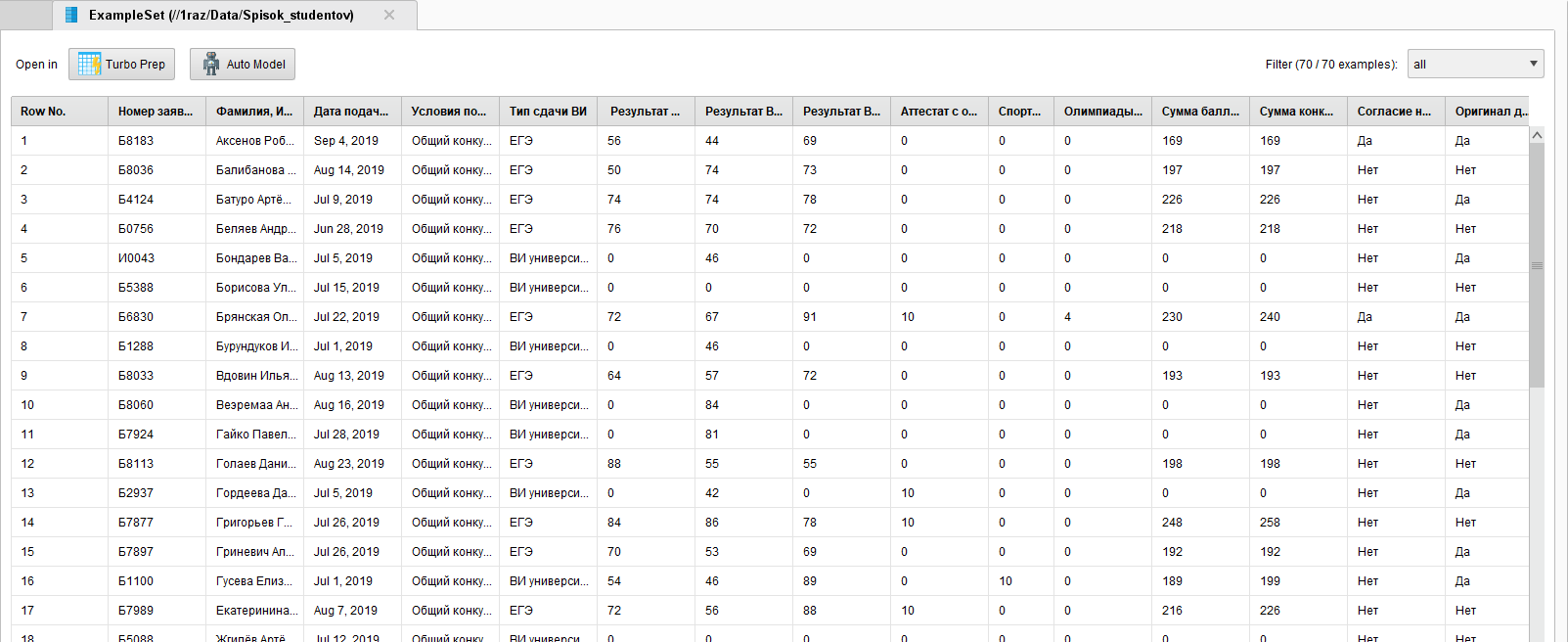

Рисунок 4 - Результат выполнения процесса

7. Ознакомимся с содержимым и закроем вкладку ExampleSet и нажмем кнопку Design для того, чтобы вернуться в режим программирования процесса.

8. Перейдем во вкладку Operators и изучим ее содержимое. Перейдем в папку Blending (Смешенные) и там найдем папку Attributes. Поскольку требуется удалить из таблицы колонку, воспользуемся оператором SelectAttributes.

9. Удалим соединение выхода Out папки с точкой Res.

10. Перетащим мышкой оператор SelectAttributes на рабочее поле и соединим выход Out папки с входом exa оператора, а его выход exa с точкой Res на рабочем поле. Сделаем активным оператором SelectAttributes щелкнув по нему мышкой так, чтобы он выделился красным цветом.

11. В нижней части окна активизируется вкладка Parameters (рисунок 5), а в нижней части вкладка Help.

Рисунок 5 - Настройка параметров SelectAttributes

12. Настроим параметры работы блока SelectAttributes так, чтобы в окне attributefiltertype было установлено single, в окне атрибуты Фамилия, Имя, Отчество, а ключ invertselection стоял в положении включено.

13. Запустим голубым треугольником процесс на выполнение и убедимся в том, что колонка Фамилия, Имя, Отчество в итоговой выдаче отсутствует (рисунок 6).

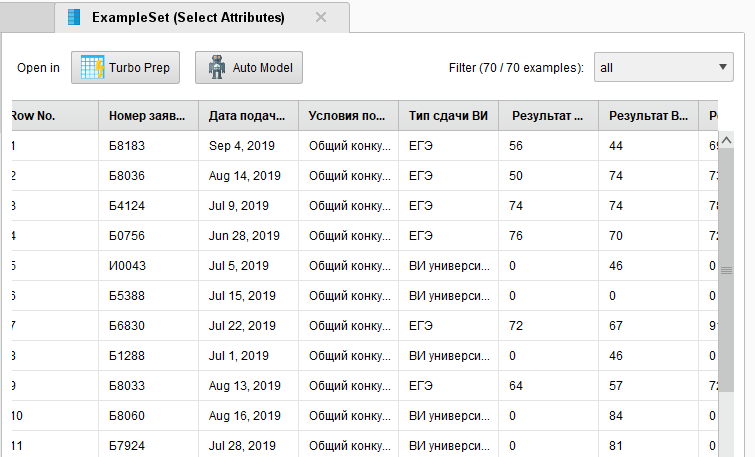

Рисунок 6 - Результаты удаления колонки

14. С помощью команды File/ SaveProcessAs сохраним полученные результаты.

15. Продолжим работу с набором данных и решим задачу его сортировки. Снова обратимся к описанию атрибутов исследуемой таблицы и отметим, что в ее составе существует две колонки: Номер заявления и Дата подачи документов. Логично предположить, что номер заявления должен быть уникальным, а вот в течение одного дня в приемную комиссию может быть подано несколько заявлений.

16. Упорядочим имеющиеся записи по номеру заявления.

17. Запустим обучающую систему, найдем соответствующий раздел и убедимся в существовании оператора Sort. Как и в предыдущем случае, исследуя содержимое вкладки Operators найдем его в папке Examples/ Sort.

18. Командой File / OpenProcess загрузим во вкладку Process ранее сохраненный процесс.

19. Удалим последнюю связь и перетащим мышкой на рабочее поле оператор Sort. Выполним необходимые соединения входов и выходов, сделаем оператор Sort активным и произведем настройку его параметров.

20. В окне attributename установим поле сортировки Номер заявления, а в окне sortingdirection направление сортировки increasing (рисунок 7).

Рисунок 7 - Настройка режима сортировки

21. Выполним процесс и получим результаты сортировки (рисунок 8).

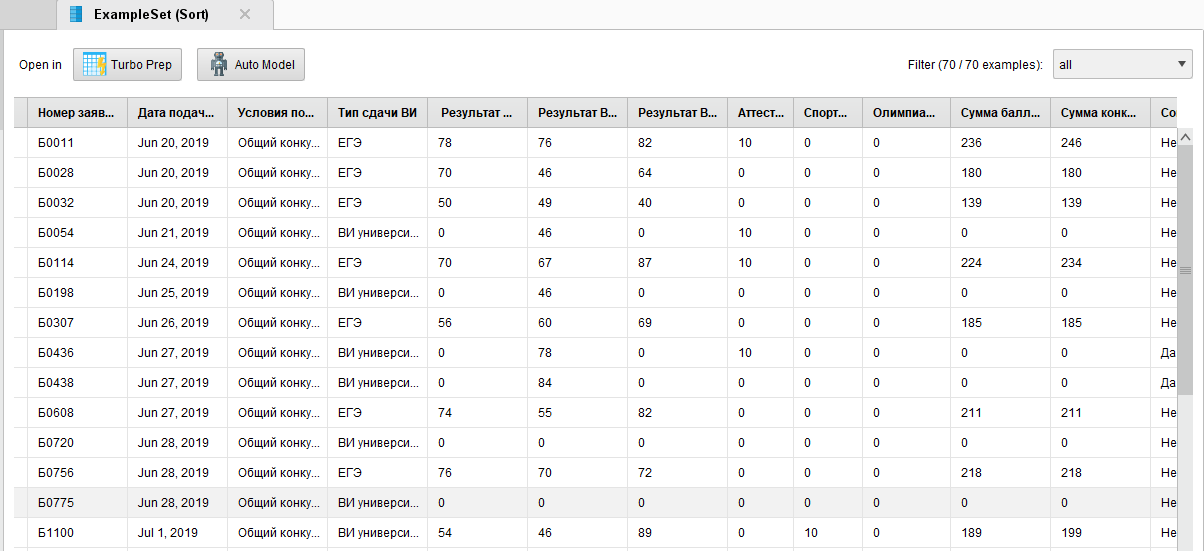

Рисунок 8 - Результаты сортировки списка абитуриентов

22. Воспользуемся возможностями системы визуализации и построим круговую диаграмму отображения соотношения согласий на зачисление по датам. (рисунок 9).

Рисунок 9 - Отображение результатов сортировки в Visualization

23. Вернемся в режим программирования процесса нажатием кнопки Design и решим задачу фильтрации. Сортировка и фильтрация находятся в одной категории пошагового руководства и следует ожидать, что соответствующие им операторы размещены в близких папках.

24. Загрузим ранее сохраненный процесс и добавим последовательно оператор фильтр сделав его активным.

25. На вкладке Parameters в окне conditionclass зададим значение customfilters. Нажмем кнопку AddFilters и начнем его настройку. Будем выбирать только тех абитуриентов, которые подали в приемную комиссию оригинал документа об образовании. Таких оказалось 37 человек (рисунок 10).

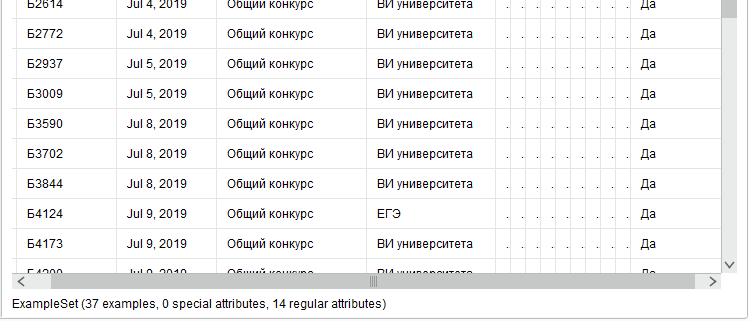

Рисунок 10 - Результаты фильтрации

26. Воспользуемся графическим представлением данных и получим текущую ситуацию с зачислением (рисунок 11). Сохраним созданный процесс.

Рисунок 11 – Результат графического представления

27. Вернемся к ранее сохраненному процессу и загрузим его на новый лист.

28. Воспользуемся уже известным нам оператором сортировки Sort. Поскольку условия задачи требуют провести четыре последовательных сортировки, нам придется включить в процесс последовательно четыре таких оператора. Нижний уровень сортировки определяется оценкой по русскому языку. Поэтому для первого оператора последовательности attributename устанавливается в положение Результаты ВИ русский, а ключ sortingdirection в положение decreasing. Следующий оператор имеет attributenameРезультаты ВИ физика, следующий Результаты ВИ математика и последний Сумма конкурсных баллов. Все операторы имеют ключ sortingdirection в положении decreasing. Результаты программирования процесса показаны на рисунке 12.

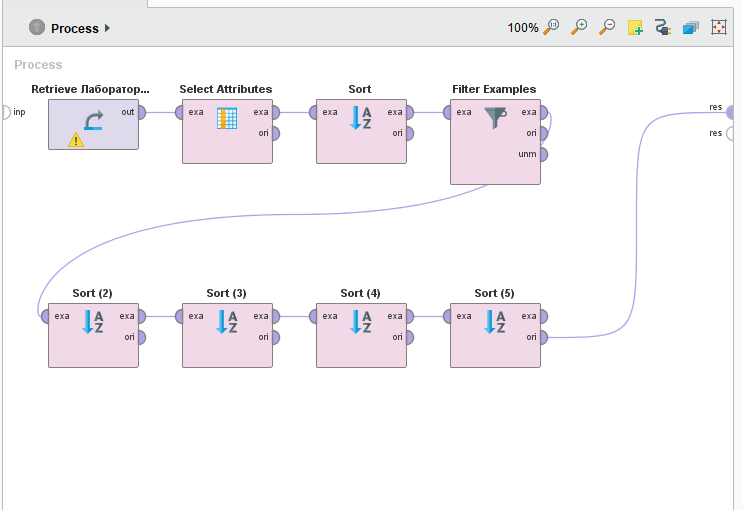

Рисунок 12 - Программирование ранжирования абитуриентов

Выполнение программы показано на рисунке 13.

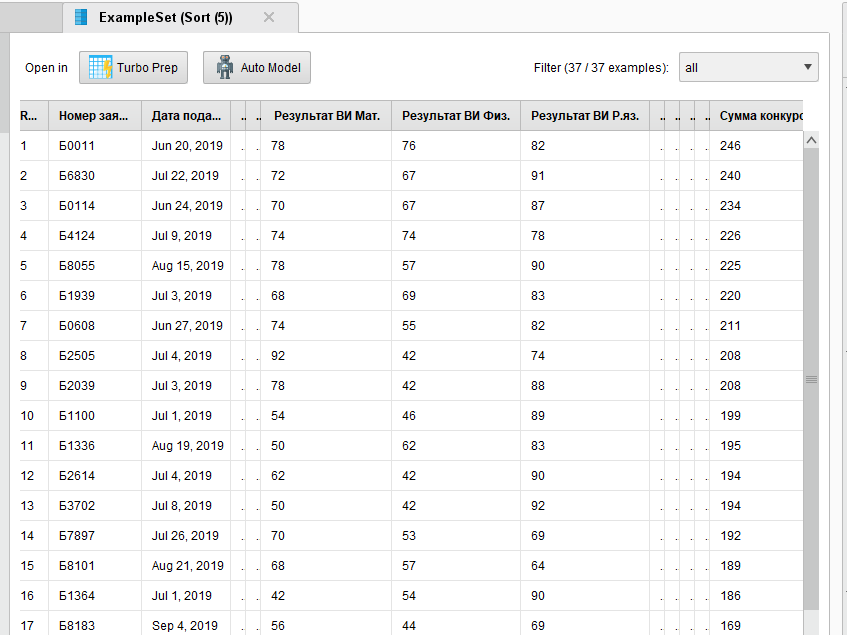

Рисунок 13 - Результаты ранжирования абитуриентов

Графическое представление показано на рисунке 14.

Рисунок 14 - Графическое представление результатов ранжирования

29. Возьмем таблицу из лабораторной работы №1 (рисунок 15).

Рисунок 15 - Помещенная в репозиторий таблица

30. Поместим в рабочее поле нашу таблицу и убедимся, что, если подвести курсор к выходу Out можно просмотреть атрибуты импортированной таблицы с данными.

31. Удалим из дальнейшего рассмотрения колонку №. Перейдем во вкладку Operators и изучим ее содержимое. Перейдем в папку Blending (Смешенные) и там найдем папку Attributes. Поскольку требуется удалить из таблицы колонку, воспользуемся оператором SelectAttributes.

32. Удалим соединение выхода Out папки с точкой Res. Перетащим мышкой оператор SelectAttributes на рабочее поле и соединим выход Out папки с входом exa оператора, а его выход exa с точкой Res на рабочем поле. Сделаем активным оператором SelectAttributes щелкнув по нему мышкой так, чтобы он выделился красным цветом (рисунок 16).

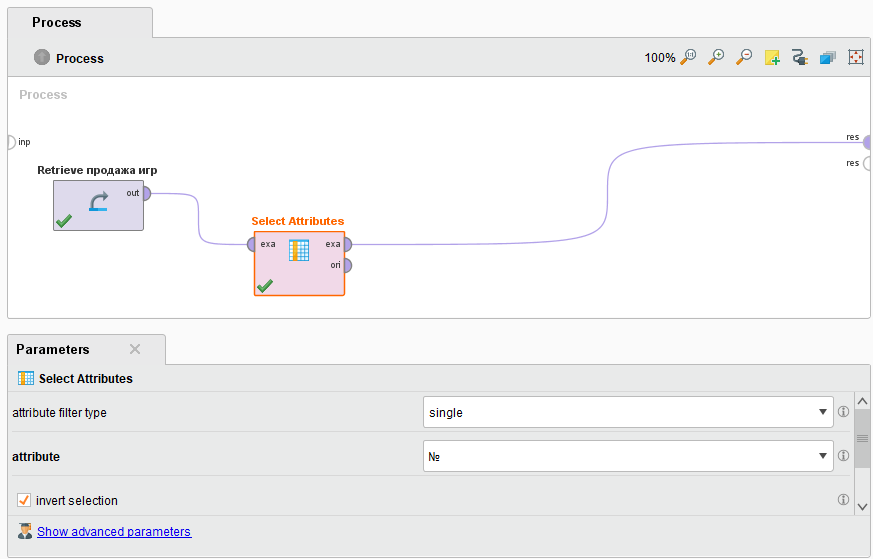

Рисунок 16 - Настройка параметров блока SelectAttributes

33. Запустим голубым треугольником процесс на выполнение и убедимся в том, что колонка № в итоговой выдаче отсутствует (рисунок 17). С помощью команды File/ SaveProcessAs сохраним полученные результаты.

Рисунок 17 - Результаты удаления колонки

34. Командой File / OpenProcess загрузим во вкладку Process ранее сохраненный процесс.

35. Удалим последнюю связь и перетащим мышкой на рабочее поле оператор Sort.

36. Выполним необходимые соединения входов и выходов, сделаем оператор Sort активным и произведем настройку его параметров. Так в окне attributename установим поле сортировки Возраст, а в окне sortingdirection направление сортировки increasing (рисунок 18).

Рисунок 18 - Настройка режима сортировки

37. Выполним процесс и получим результаты сортировки (рисунок 19).

Рисунок 19 - Результаты сортировки списка игр

38. Воспользуемся возможностями системы визуализации и построим гистограмму отображения частоты выхода игр по годам (рисунок 20). Сохраним созданный процесс как Продажа игр - Сортировка.

Рисунок 20 - Отображение результатов сортировки в режиме Visualization

39. Загрузим ранее сохраненный процесс и добавим последовательно оператор фильтр сделав его активным.

40. На вкладке Parameters в окне conditionclass зададим значение customfilters. Нажмем кнопку AddFilters и начнем его настройку. Будем выбирать только игры с 2010 года, вышедшие на платформу PS3 (рисунок 21).

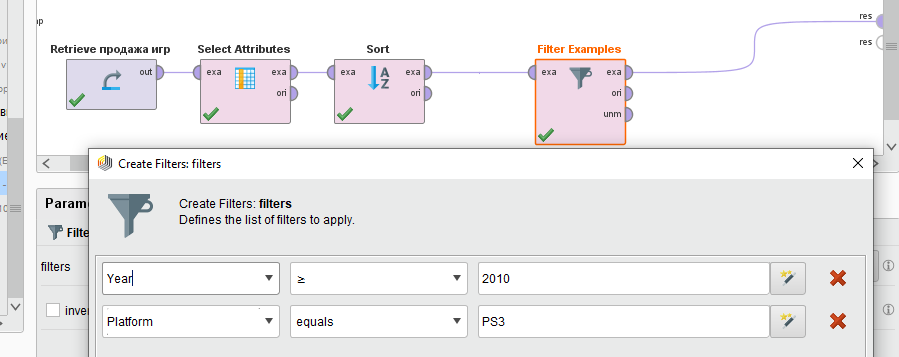

Рисунок 21 - Параметры

Результат показан на рисунке 22.

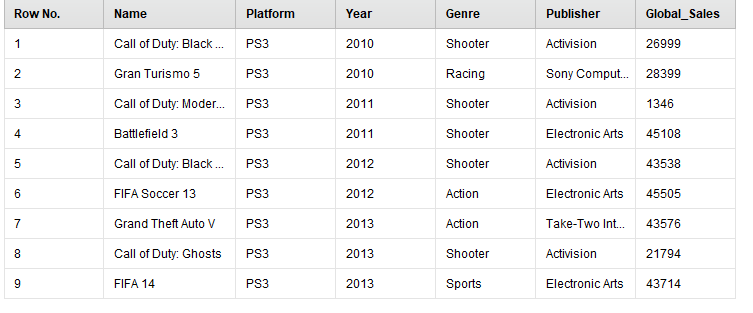

Рисунок 22 - Результаты фильтрации

41. Сохраним созданный процесс.

42. Проведём упорядочение данных в соответствии с изложенными выше требованиями. Для первого оператора attributename устанавливается в положение global_sales, а ключ sortingdirection в положение decreasing. Для второго оператора attributename устанавливается в положениеGenre, а ключ sortingdirection в положение decreasing. Результаты компановки процесса показаны на рисунке 23.

Рисунок 23 - Программирование ранжирования продаж игр

Его выполнение показано на рисунке 24.

Рисунок 24 - Результаты ранжирования студентов

Графическое представление показано на рисунке 25.

Рисунок 25 - Графическое представление результатов ранжирования

Контрольные вопросы

Из каких разделов состоит пошаговое руководство по продукту?

1. Начало (Get started)

2. Подготовка данных (Prepare data)

3. Построение модели (Build a model)

4. Сотрудничество и масштабирование (Collaborate and scale)

5. Использование Hadoop (Use Hadoop)

Как можно найти интересующий вас оператор RapidMiner?

Чтобы найти интересующий оператор в RapidMiner, можно использовать справочник операторов, который предоставляет подробные описания всех доступных операторов. Кроме того, можно использовать функцию поиска в RapidMiner Studio.

Как можно узнать назначение входов и выходов оператора?

Чтобы узнать назначение входов и выходов оператора в RapidMiner, можно обратиться к документации оператора. Она содержит информацию о входах, выходах и параметрах каждого оператора.

Как программируются операторы?

Операторы в RapidMiner программируются путем создания собственного класса оператора. Можно использовать расширения для создания своих собственных операторов. Также существуют “супероператоры”, которые содержат один или несколько подпроцессов. Чтобы воспользоваться оператором необходимо нажать на него и перенести в рабочую область процесса, а далее во вкладке параметры уже происходит выбор и задание тех или иных параметров.

Каково назначение режима визуализации результатов?

Режим визуализации результатов в RapidMiner позволяет визуализировать и интерпретировать результаты вашего анализа данных. Это помогает быстро и эффективно передавать сложные данные и информацию, обнаруживать новые тренды и шаблоны, которые могли бы остаться незамеченными в сырых данных.

Какие возможности графического представления данных?

RapidMiner предлагает множество возможностей для графического представления данных. Можно быстро создавать различные виды диаграмм, такие как столбчатые диаграммы или круговые диаграммы. Данные могут быть представлены в легко читаемом и интерактивном формате, часто в виде графика, диаграммы или карты.

Как реализована задача фильтрации в RapidMiner?

Задача фильтрации в RapidMiner реализована с помощью оператора "Filter Examples". Этот оператор позволяет выбирать примеры из набора примеров, которые соответствуют заданному условию. Условия определяются пользователем, также существуют некоторые предопределенные условия.

Как реализована задача сортировки в RapidMiner?

Задача сортировки в RapidMiner реализована с помощью оператора "Sort". Этот оператор сортирует набор данных в порядке возрастания или убывания в соответствии с несколькими атрибутами. Атрибуты для сортировки указываются с помощью параметра “sort_by”. Для каждого атрибута сортировка выполняется в порядке возрастания или убывания, в зависимости от настройки параметра “sorting order”.

Как можно удалить столбец данных?

Чтобы удалить столбец данных в RapidMiner, можно использовать оператор “Select Attributes”. Нужно выбрать один тип атрибута и выберать атрибут (столбец), который надо удалить, затем отметить "invert selection".

Как можно реализовать сортировку данных в таблице по нескольким параметрам?

Чтобы реализовать сортировку данных в таблице по нескольким параметрам в RapidMiner, можно использовать оператор “Sort” с несколькими атрибутами. Если указано несколько атрибутов, набор данных сортируется по первому атрибуту, затем подмножества одного и того же значения в первом атрибуте сортируются по второму атрибуту и т.д.

Вывод

Я ознакомился со структурой и содержанием пошагового руководства по продукту RapidMiner. Укрепил свои знания в использовани различных функций и инструментов в RapidMiner. Научился находить соответствующий раздел руководства и пользоваться им в процессе работы.

В ходе работы я выделил группы задач на программирование процесса применительно к собственной таблице данных. Мной были решены задачи удаления, переименования и дополнения столбцов, сортировки, фильтрации, замены пропущенных значений и другие в соответствии со смыслом обрабатываемых собственных данных.
