МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

федеральное государственное автономное образовательное учреждение высшего образования

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ АЭРОКОСМИЧЕСКОГО ПРИБОРОСТРОЕНИЯ»

ИНСТИТУТ НЕПРЕРЫВНОГО И ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

ПРЕПОДАВАТЕЛЬ

ассистент		Н. В. Апанасенко
должность, уч. степень, звание	подпись, дата	инициалы, фамилия
Лабораторная работа
Оценка основных качественных и количественных характеристик беспроводного канала связи
на предмету: Вычислительные системы, сети и телекоммуникации

РАБОТУ ВЫПОЛНИЛ

СТУДЕНТ ГР. №	Z9411		А. С. Чурилов
		подпись, дата	инициалы, фамилия

Санкт-Петербург 2023

1. Цель лабораторной работы

Задача:

Построить график зависимости С(d) (зависимость максимальной пропускной способности канала связи от расстояния)

Дано:

Ptx = 1 Вт kn = 2

hbs = 30 метром hrx = 1 метров f0 = 900 МГц

df = 80 МГц (полоса пропускания) S = 3

T = 300 К

2. Пример расчёта параметров моделируемой системы

1. Расчет мощности шума

𝑃_𝑁 = 𝛥𝑓 ⋅ 𝑇 ⋅ 𝑘 ⋅ 𝑘_𝑁,

2. Расчет уровня потерь в канале связи (для конкретных АБ)

𝑳_dB = 𝟒𝟔, 𝟑 + 𝟑𝟑. 𝟗 × 𝒍𝒈𝒇_𝟎 − 𝟏𝟑. 𝟖𝟐 × 𝒍𝒈𝒉_БС − 𝒂(𝒉_АБ) + [𝟒𝟒. 𝟗

− 𝟔. 𝟓𝟓 × 𝒍𝒈𝒉_АБ]𝒍𝒈𝒅 + 𝑺,

3. Необходимо перевести из dB в разы:

𝐿 = 10^{𝐿𝑑𝐵⁄10}

4. Расчет мощности сигнала, принятой АБ

^𝑃𝑅𝑋

₌ ^𝑃𝑇𝑋_.

𝐿

5. Расчет отношение сигнал/шум

𝑆𝑁𝑅 = ^𝑃𝑅𝑋.

𝑃_𝑁

6. Расчет пропускную способность канала связи

С = 𝛥𝑓 𝑙𝑜𝑔₂⁽1 + 𝑆𝑁𝑅⁾,

3. Результаты моделирования

Моделировоние производил, через EXCEL,в варианте моделирования, получилась следующая картина.

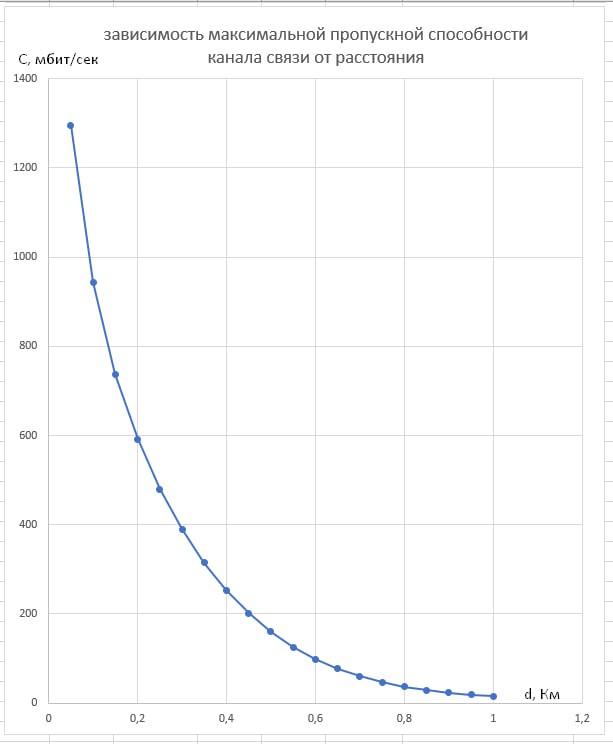

Рисунок 1 – Зависимость максимальной пропускной способности от канала связи в EXCEL.

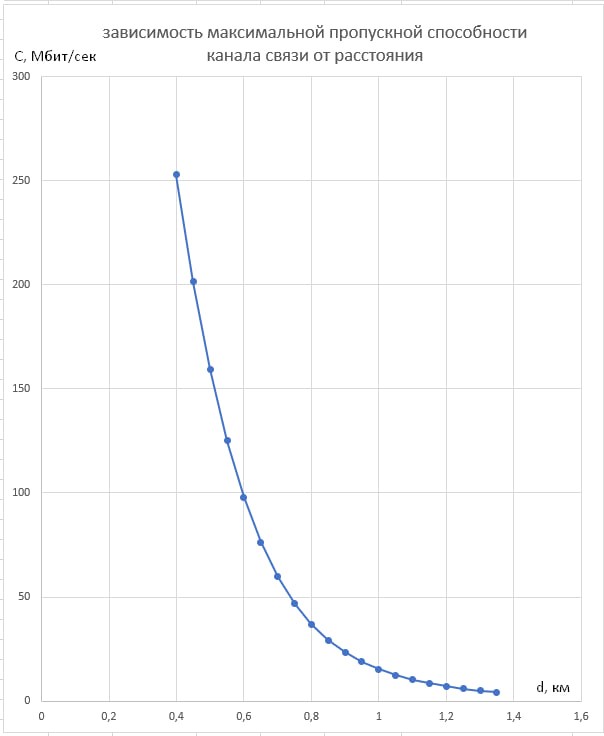

Рисунок 2 – Зависимость максимальной пропускной способности от канала связи в EXCEL больший масштаб

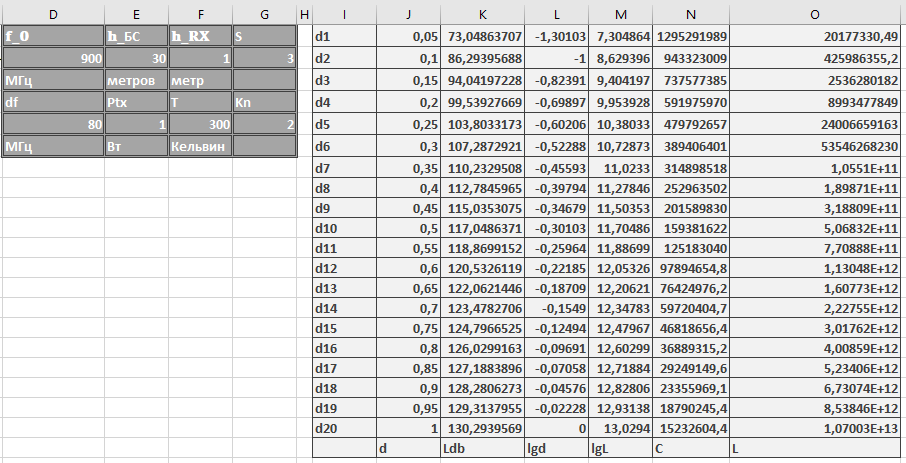

Рисунок 3 – Полученные данные в EXCEL

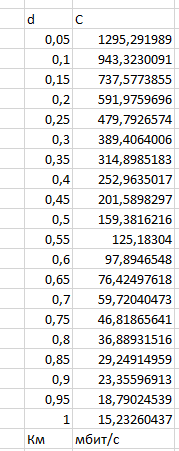

Рисунок 4 - Итоговые данные на дистанцию 0.05-1км от базовой станции

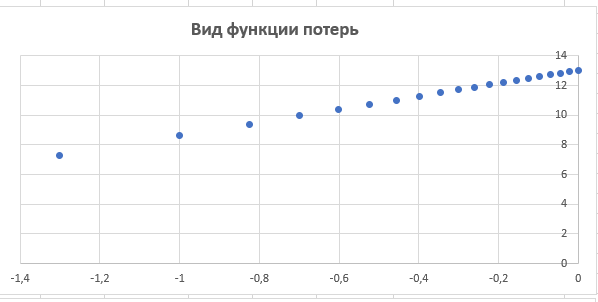

Рисунок 5 – Вид функции потерь

4. Вывод:

В ходе работы были выполнены расчеты для нахождения зависимости максимальной пропускной способности канала связи от дальности между абонентами (АБ) и базовой станцией (БС). В ходе работы расчеты были произведены через EXCEL. Результаты считаю приближенными к реальным значениям.
