Сорокин Иван Александрович (экзамен (автом. - не пропускать занятия (3), не желательно опаздывать (2мин), выполнение практических)) 18 лек. 27 прак.
05.09.23
Принципы построения сетей связи. Часть 1.
Взаимоувязанная сеть связи РФ.
Инфокоммуникационные сети — самые сложные технические системы из всех когда-либо созданных человеком и по количеству элементов, и по объемам информации, и по охватываемой территории, и по числу пользователей, и по стоимости и по многим другим показателям.
Инфокоммуникационная сеть является частным случаем коммуникационной сети.
Коммуникационная сеть — это особый вид системы, которая содержит элементы двух типов:
- сетевые центры (узлы, или станции, или пункта) создают, обрабатывают, сохраняют и используют те или иные материальные объекты;
- линии (каналы или тракты) связи обеспечивают распространение (перемещение, передачу, транспортировку или перенос) этих материальных объектов в пространстве между сетевыми центрами.
Принципиальным отличием коммуникационной сети от других систем является большая разница между объемами пространства, которое:
- занимают сетевые центры,
- охватывают линии, соединяющие центры.
Главная задача коммуникационных сетей — распространение в пространстве материальных объектов между сетевыми центрами.

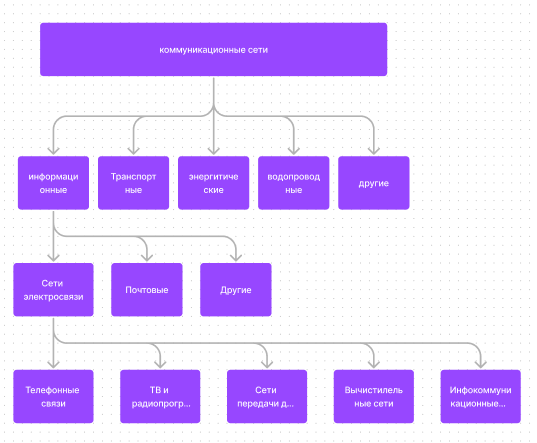

Классификация коммуникационных сетей
Соответственно природе материальных объектов, распространяемых по сетям, коммуникационные сети бывают:
- вещественные,
- энергетические,
- волновые.
Для создания коммуникационной сети надо решить такие задачи:
- размещение центров в пространстве — определение количества центров и географической точки расположения для каждого из них,
- синтез топологии — выбор способа соединения центров друг с другом,
- распределение объектов по сетевым центрам — задание количества материальных объектов, которое должен создавать, обрабатывать, сохранять и (или) использовать каждый центр,
- организация, трассировка, коммутация соединений — выбор и создание маршрутов распространения материальных объектов между центрами.
Что такое информационная сеть.
Информационная сеть — это коммуникационная сеть, в которой материальные объекты, создаваемые, обрабатываемые, сохраняемые и используемые сетевыми центрами, а также распространяемые между ними, несут информацию.
Классификация информационных сетей
С учётом особенностей предоставляемых услуг выделяют:
- телеграфные сети
- телефонные сети
- телевизионные и радио сети
- сети передачи данных
- вычислительные сети
инфокомуникационные сети — предоставляют услуги по сохранению, распространению и обработке цифровых данных, создание и использование которых осуществляется при помощи средств вычислительной техники.
Что следует из коммуникационной сущности сетей связи?
1. Это означает, что информационная сеть распространяет материальные объекты между сетевыми центрами и оконечными точками сети. Эти объекты называют данные, сообщения, сигналы, почтовые отправления, кадры, пакеты или как-то ещё.
2. Эффективность работы информационных сетей зависит от способов реализации физических процессов распространения данных.
3. В современных инфокоммуникационных сетях в качестве физического процесса распространения данных используются электромагнитные колебания и сети называются сетями электросвязи.
4. Смысловая сторона информационного взаимодействия не влияет на работу информационной сети.
5. Название информационным сетям дают те услуги, которые они предоставляют. Наиболее сложные услуги — инфокоммуникационные — предоставляет инфокоммуникационная сеть.
6. Взаимодействие пользователя с сетью при получении услуг происходит при помощи интерфейсов, которые скрывают коммуникационную сущность информационных сетей. Чем сложнее услуги, тем сложнее интерфейсы.
7. Надо различать учение сети на уровне интерфейсов доступа к услугам и изучение свойств сети на уровне реализуемых ею процессов, технологий, коммуникационных взаимодействий и системных свойств.
19.09.23
Первый базовый принцип построение сетей связей — это способность распространять данные в пространстве.
Сеть должна создавать материальные объекты, способные перемещаться в пространстве и переносить информацию пользователей.
Сети связи — это всегда системы реального времени.
Как построить маршруты для передачи данных?
1.
Определить состав пользователей:
если пользователей относительно не много, то соединить их линиями связи каждого с каждым. Сеть построена.
Если пользователей много, то изучить их распределение в пространстве. Оно всегда неравномерно. Перейти к этапу 2.
2.
Построить узлы доступа, соответственно
распрделению пол
ьзователей:
если узлов доступа не много, то соединить их линиями связи каждый с каждым. Сеть построена.
Если узлов доступа много, то перейти к шагу 3.
3.
Построить узлы распределения нагрузк
и
первого уровня, соответственно
распределению УД:
если узлов УР1 не много, то соединить их каждый с каждым. Сеть построена.
Если узлов УР1 много, то перейти к шагу 3. И т.д.
Единая сеть — это концепция объединения нескольких сетей с разными функциональностью, устройством и составом представляемых услуг.
Она должна обеспечить совместное использование той части ресурсов, которые требуются всем этим сетям в процессе функционирования.
Главное условия создания единой сети: необходимо располагать типовыми технологиями построения и мультиплексирования линии связи.
Сегодня эту роль играет IP-технология.
В
СССР и большинстве других стран единая
сеть была построена путём наложения
общегосударственных сетей связи разного
назначения на сеть типовых каналов. В
этом процессе можно выделить 3 этапа:
1. ЕАСС - единая автоматизированная сеть связи СССР 1963-1992 гг
К 1963 году в СССР уже были созданы самостоятельные сети электросвязи:
телефонная, телеграфная, радио, телевидения, передачи данных, передачи факсимильных сообщений и полос газет и др.
Объединение этих сетей, распространяющих сигналы разного типа, на базе типовых линий и каналов, образующих единую первичную сеть, стало главной задачей ЕАСС.
2. ВСС РФ — взаимоувязанная сеть связи РФ 1992-2003 гг
Комплекс общегосударственных и ведомственных автоматизированных систем электросвязи, обеспечивающий удовлетворение потребностей предприятий, организаций и населения страны в электросвязи. ЕАСС была, в основном, аналоговой сетью, но имела цифровые фрагменты.
Создание единой сети потребовало формирования относительных независимых технологических уровней, которые получили такие названия:
1) уровень типовых каналов и физических цепей передачи данных (первичная сеть),
2) уровень переключения и коммутации потоков данных (вторичные сети),
3) уровень служб для предоставления услуг электросвязи (системы электросвязи).
3. ЕСЭ РФ — единая сеть электросвязи РФ 2003 г по н.в.
Этап 2 создания единой сети связи России связан с построением Взаимоувязанной сети связи РФ (ВСС). Новый элемент, отличающий ВСС от ЕАСС — это комплексная система управления сетями разных собственников.
Создание ВСС закончилось принятием закона РФ «О связи».
ВСС РФ — это комплекс технологически сопряженных сетей электросвязи общего пользования и ведомственных сетей электросвязи на территории РФ, обеспеченных общим централизованным управлением.
В техническом плане функционирование ВСС РФ базировалась на принципах и структурах, возникших в ходе создания ЕАСС.
Вся сеть связи страны подразделяется на:
- первичную сеть,
- вторичную сеть и
- системы электросвязи.
26.09.2023
Первичная сеть – это часть системы электросвязи, которая предназначена для
Распространения (передачи) сигналов электросвязи, формируемых вторичными сетями,
Разделена на зоновые и местные сети с учетом административного деления РФ.
Построена с учетом интенсивности информационного обмена внутри и между зонами.
Для передачи сигналов электросвязи первичная сеть содержит линии передачи, сетевые станции, сетевые узлы, которые создают сеть каналов передачи и групповых трактов.

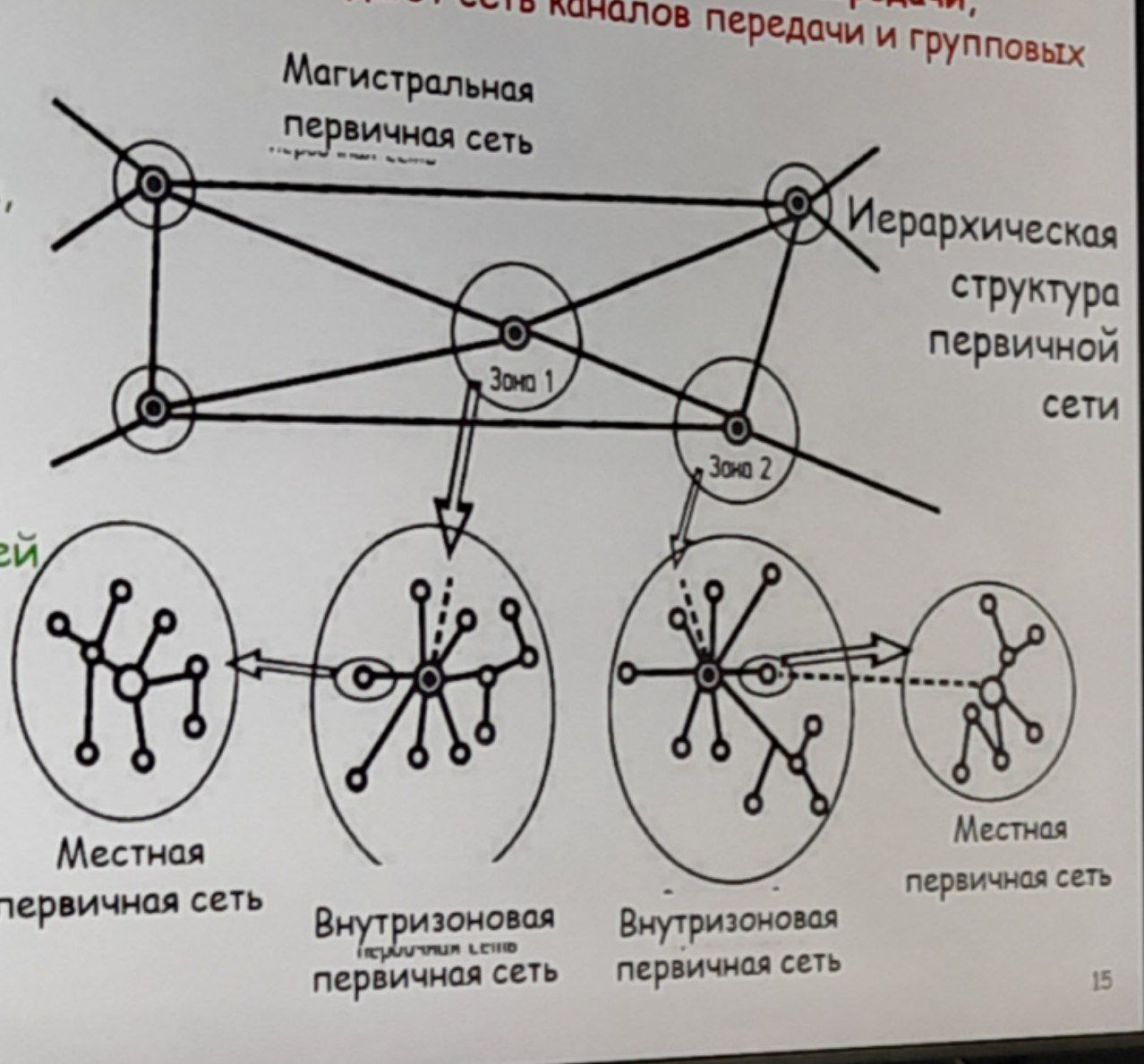

Часть первичной сети ВССРФ.
ограниченная территорией сельского района или города, называется местной первичной сетью;
охватывающая территорию зоны, и обеспечивающая соединение между собой каналов разных местных сетей внутри этой зоны, образует внутризоновую первичную сеть:
соединяющая между собой каналы зоновых сетей, составляет магистральную первичная сеть
ЛИНЕЙНЫЕ ЭЛЕМЕНТЫ ПЕРВИЧНОЙ СЕТИ
Физические цепи (медные провода или оптоволокна), собранные в кабеле
Для строительства линий электропередачи используются различные технологии.
подземные линии на симметричном разъеме,
подземные линии на коаксиальном кабеле,
подводная линия на волоконно-оптическом кабеле
радиорелейная линия,
спутниковая линия,
космическая (цвет радиолучей обозначает различные частоты)
