Курсовая работа по электротехнике
Выполнил: Баранов Вадим Сергеевич Вариант 3
Задание 1
Таблица 1 – Параметры для подбора линейного стабилизатора
1.1 Выбор стабилизатора
Чтобы выбрать линейный стабилизатор, воспользуюсь сайтом eu.mouser.com
Я воспользовался умным поиском, чтобы выбрать линейный стабилизатор и у меня вышло это:
Выбрал: производителя Texas Instruments, один выход, положительную полярность, а также несколько значений для входного минимального и максимального напряжения т.е
Vmin(5.5 V >=) - больше или равно 5.5 В
Vmax (7 V >=) - больше или равно 7 В
Решил взять линейный стабилизатор - LM7812CT/NOPB
Выбранный стабилизатор удовлетворяет параметрам индивидуального задания:
Uвх_мин 5.5 В (выбранный стабилизатор min 7 V) Uвх_мах 7 (выбранный стабилизатор max 35 V )
Uвых 4 (выбранный стабилизатор 12 V)
Iвых_мах = 200мА (выбранный стабилизатор 1.5 A)
1
На картинке ниже можно ознакомиться с техническими характеристиками
изделия.
1.2 Расчёт схемы

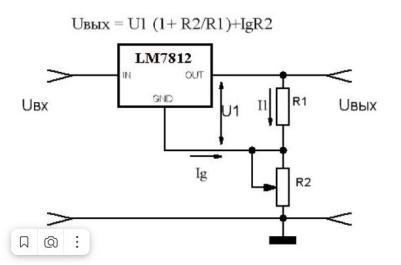

Пример подключения стабилизатора:
2
В данной схеме необходимо произвести расчёт делителя напряжения R1 и R2. Выберу сопротивление элементов для расчета менее 100 кОм
Примем R2 равным 10 кОм. Воспользовавшись формулой, приведённой в
спецификации, вычислим R1.
Пусть U1=2 В
Uout=2(1+10/R1)+1
4=3+20/R1 ; 4R1=23
R1=5.6 кОм
1.3 Расчёт с учётом стандартного ряда номиналов резисторов
Для подбора резистора из ряда E24 я воспользовался сайтом: https://www.radiolibrary.ru/reference/resistorseries/e24.html
и выбрал R1(резистор) и R2(Потенциометр) 30 к и 10 к соответственно.
По формуле из пункта 1.2 произведу вычисления:
Vout=2(1+10/30)+1
Vout=2(1+1/3)+1=3.6 В
3
1.4 Схема
Схема электрическая принципиальная:
Убрал потенциометр и заменил его резистром
1.5Расчет тока нагрузки
Взадании для примера задано значение резистора, имитирующего нагрузку,
100 Ом, поэтому возьму эту величину для расчета.
Рассчитал силу тока нагрузки и она получилась равная 40 мА
1.6 Расчет рассеивающей мощности
4
Рассчитал рассеивающую мощность и она получилась равная 0.6 Вт
Задание 2. Линейный стабилизатор с фиксированным выходом
Исходные данные:
2.1 Рассчитать потребляемый нагрузкой ток Iнагр, и потребляемую нагрузкой
мощность Pпотр, учитывая Rнагр и Uвых
Iнагр = Uвых/Rнагр=0.45 А
Pпотр=Uвых*Iнагр=5*0.45=2.25 Вт
2.2 Рассчитать мощность Pрасс, которая будет рассеиваться стабилизатором напряжения, «питающим» нагрузку
Pрасс=Iвых*(Uвх-Uвых)=6.75 Вт
2.3 Выбрать линейный стабилизатор напряжения с фиксированным выходным напряжением, удовлетворяющий параметрам. Использовать сайт любого дистрибьютора электронных компонентов
Чтобы выбрать линейный стабилизатор, воспользуюсь сайтом eu.mouser.com
Воспользовался умным поиском. Сделал фиксированный выход, исходя из таблицы, поставил подходящие значения.
Самый подходящий по условию задачи из всех других это:ADP3335ARMZ-5-REEL

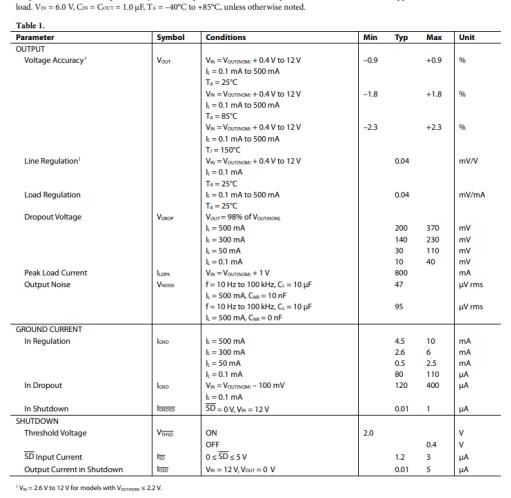

Его характеристики:
5
2.4 Рассчитать температуру tстаб стабилизатора, учитывая Pрасс (корпус линейного для расчётов можно выбрать любой из предложенных в спецификации).
Таблица из датащит:
6
tстаб=6.75*48=324 C
2.5 Рассчитать схему для стабилизатора в соответствии со спецификацией на выбранный компонент.
Схема приведена в спецификации:
Расчеты даны в таблице:
7
2.7 Зарисовать итоговую схему.
Задание 3.
3.1 LT3045EDD#PBF
3.2 Информация о стабилизаторе
8
3.2.1 Определить корпус 12-Lead MSOP and 10-Lead 3mm × 3mm DFN Packages
3.2.2 Допустимый диапазон входных напряжений Wide Input Voltage Range: 1.8 V to 20 V
От 1.8 В до 20 В
3.2.3 Допустимый диапазон регулируемого выходного напряжения
Output Voltage Range: 0V to 15 V
От 0 В до 15 В
9
3.2.4 Максимальный выходной ток Output Current: 500 mA
или 0,5 А
3.2.5 Зависимость падения напряжения
Видно, что падение напряжения меняется в зависимости от температуры, при повышении увеличивается.
3.2.6 Описание каждого вывода
Приведена информация о максимальных температурах, которые могут выдержать выводы.
10
