Лекция 7,8

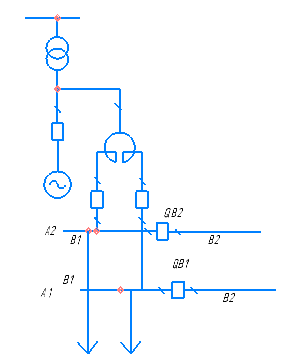

Схемы РУ 6-10 кВ на ТЭЦ

Схема распределительного устройства 6,10 кВ на блочной ТЭЦ запитывается отпайкой с выводов генератора через токоограничивающий реактор. В этой цепи устанавливается, как правило, сдвоенный реактор и поэтому на РУ 6,10 кВ применяется схема с двумя секционированными системами шин. Требования к схеме такие же как на подстанции.

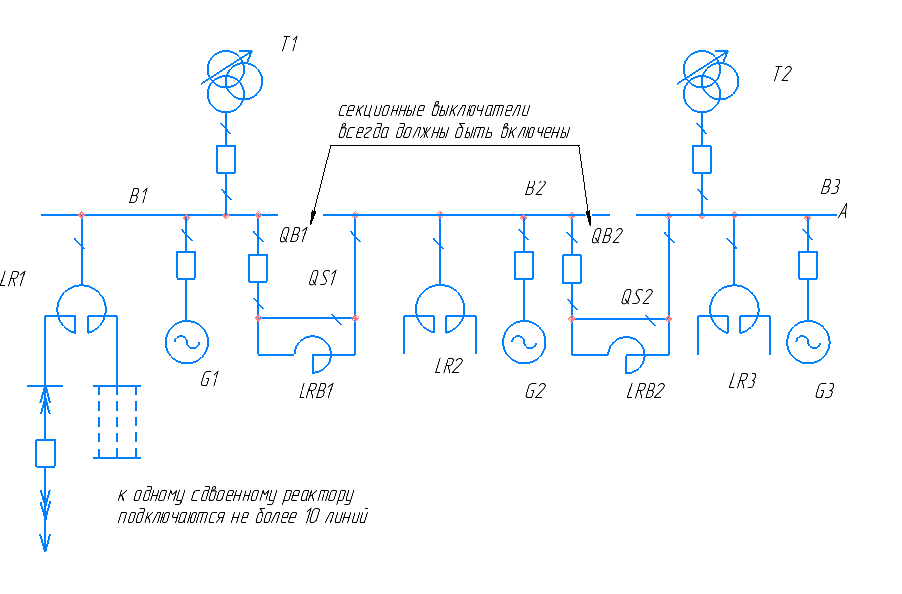

Схема с одной секционированной системой шин на ГРУ на ТЭЦ

Данная схема рекомендована СП ТЭС-2007 (свод правил по проектированию тепловых электростанций) к применению на ГРУ 6,10 кВ на ТЭЦ.

Система шин секционируется по количеству генераторов.

Так как ТЭЦ выдает в сеть электроэнергию, которая должна отвечать параметрам качества, предъявляемым к электроэнергии, секционные выключатели QB1 и QB2 нормально включены для выравнивания напряжения по секциям ГРУ. Для ограничения токов короткого замыкания на шинах ГРУ последовательно с секционными выключателями устанавливаются токоограничивающие реакторы LRB1,LRB2. Если установка токоограничивающих реакторов не позволяет снизить ток короткого замыкания до необходимых величин, то допускается в целях ограничения токов КЗ отключать секционные выключатели QB1 и QB2 как на подстанциях. Следует отметить, что этот режим отключения секционных выключателей бывает крайне редко. Обычно они включены.

Отходящие к потребителю линии подключаются к секциям ГРУ через групповой сдвоенный реактор LR1, LR2, LR3, который позволяет:

- ограничивать ток КЗ в отходящей линии с целью установки в них малогабаритных вакуумных выключателей, встроенных в КРУ;

- поддерживать напряжение на шинах ГРУ в пределах 65-70 % от номинального при КЗ на отходящей линии;

- уменьшить габариты ГРУ за счет применения малогабаритных выключателей в цепи линии.

При выводе в ремонт , например G1, для питания потребителей секции В1 ток от генератора G2 протекает через реактор LRB1,а от G3 ток течет через два последовательно связанных реактора LRB1,LRB2. Реакторы обладают большим сопротивлением и поэтому на них происходит большая посадка напряжения. Для того чтобы уменьшить посадку напряжения на реакторе, параллельно им ставят QS1, QS2 – шунтирующие разъединители, один из которых включают в режиме вывода в ремонт генератора, тем самым выводя реактор из работы, при этом второй реактор остается в работе на случай короткого замыкания на шинах ГРУ.

Данная схема отвечает практически всем требованиям, но оеа недостаточно оперативно гибкая, то есть при выводе секции шин в ремонт, все присоединения этой секции лтключаются и если с нее запитаны потребители первой категории, то на все время ремонта они останутся на одном источнике питания.

Для того, чтобы увеличить оперативную гибкость на ГРУ на ТЭЦ применяется следующая схема.

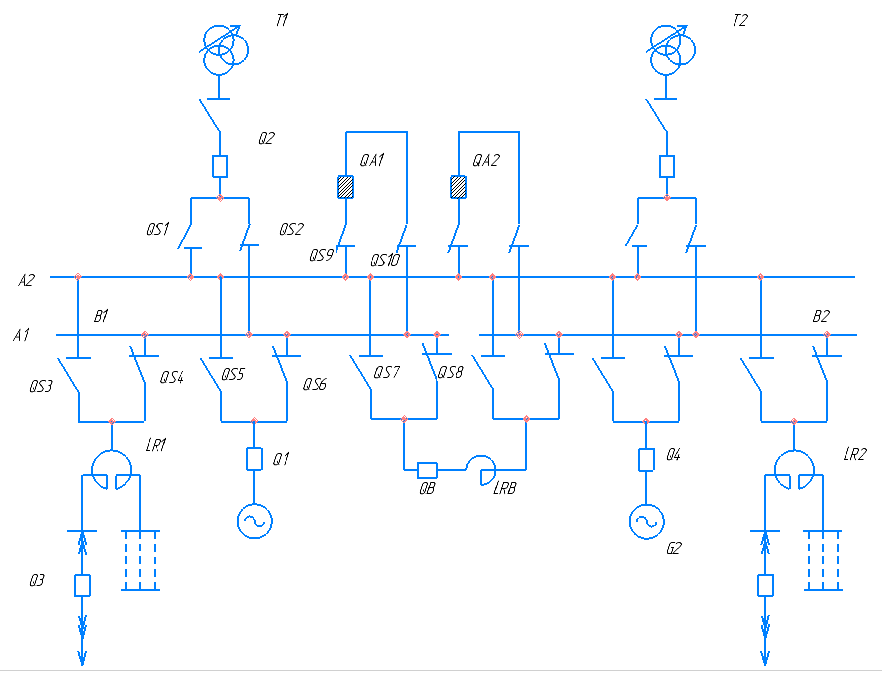

Схема с двумя системами сборных шин

Эта схема может быть применена на ГРУ на ТЭЦ для питания ответственных потребителей, но на современных проектируемых станциях рекомендована к применению предыдущая схема. В рассматриваемой схеме предусматривается две системы сборных шин и каждое присоединение подключается к этим системам шин через вилку из двух шинных разъединителей. Для удобства чтения данной схемы, покажем все элементы в том положении, в котором они находятся в нормальном режиме.

В данной схеме А1 – рабочая система шин, нормально находящаяся под напряжением, к ней подключены шинные разъединители всех присоединений.

А2 – резервная система шин, нормально без напряжения, шинные разъединители всех присоединений от нее отключены.

Каждая секция рабочей системы шин, связанная с резервной системой шин, нормально отключенным (заштриховано) шиносоединительным (ШСВ) выключателем QA1, QA2. Разъединители в цепи ШСВ нормально включены.

В этой схеме можно вывести в ремонт секцию шин, не нарушая работу присоединения.

Порядок переключения при выводе в ремонт В1:

1. На QA1 выставляют минимальные установки релейной защиты, выключают его и опробуют А1, подавая на нее напряжение.

Если QA1 отключается автоматически, значит А2 неисправна и дальнейшие переключения пока невозможны;

2. Если QA1 не отключается, то с его привода снимают оперативный ток, оставляя его включенным;

3. Включают QS1, QS3, QS5, QS7 – это операция возможна, так как на обоих ножах разъединителей одинаковые потенциалы;

4. Отключают QS2, QS4, QS6, QS8 – эта операция возможна, так как есть параллельный путь для тока;

5. Переводят цепи напряжения с ТН на А1 на ТН на А2;

6. На привод QA1 подают оперативный ток;

7. Отключают QA1 и QS10;

8. Заземляют В1.

На шинах заземляющие ножи ставятся только в цепи трансформаторов напряжения

При коротком замыкании на секции В1 автоматически отключатся Q1, Q2, QВ, после чего:

1. Отключают выключатели всех присоединений В1 ( отходящих линий) то есть Q3 и т. д.;

2. Быстро переводят присоединения с В1 на В2, то есть включают QS1, QS3, QS5, QS7 и отключают QS2, QS4, QS6, QS8;

3. Включают Q2 и опробуют А2, если все нормально – остается в работе, если Q2 отключился, то дальше переводить нельзя ;

4. Если Q2 не откл. (А2 исправна), то включают выключатели самых ответственных потребителей, например Q3;

5. Производят синхронизацию G1 и включают Q1 и QB;

6. Включают выключатели всех остальных потребителей.

Схема удовлетворяет всем требованиям, но большое количество переключений выполняется под напряжением, что при любой ошибке персонала приведет к аварийной ситуации.
