2.12. Выключатели производства оао Уралэлектротяжмаш-Уралгидромаш

В 1996 году ОАО «Уралэлектротяжмаш» входит в состав группы предприятий «Энергомаш» (Москва) и становится ОАО «Уралэлектротяжмаш-Уралгидромаш» (ОАО УЭТМ-УГМ). Предприятие производит вакуумные выключатели номинальным напряжением 10 кВ и элегазовые выключатели 35, 110, 500 кВ [19].

Остальная, выпускаемая «Уралэлектротяжмаш-Уралгидромаш»:

силовые трансформаторы (масляные и сухие), комплектное электрооборудование для газотурбинных ГТ ТЭЦ и преобразовательная техника к ним, электрические машины, реакторное и другое высоковольтное оборудование.

Вакуумный выключатель ВВПЭ-10-20(31,5)/630(1000, 1600), привод электромагнитный, постоянного тока. ВВПЭ-10 может быть использован для замены маломасляных выключателей серии ВМПЭ 10 без переделки ячеек, электрической схемы управления КРУ и выкатного элемента.

Таблица 2.7

Изготовляемые выключатели

Тип	Номи-нальное напряже-ние, кВ	Категория по длине пути утечки внешней изоляции	Номи-нальный ток отключения, кА	Номи-нальный ток, А	Клима-тическое исполне-ние и категория размеще-ния
ВВПЭ	10	-	20	630; 1000; 1600	-
ВВПЭ	10	-	31,5	630; 1000; 1600	-
ВГБ	35	-	12,5	630; 1000	-
ВГБ	220	-	31,5	3150	-
ВГБ	500	-	40	3150	-
ВЭБ	110	II	40	2500	-

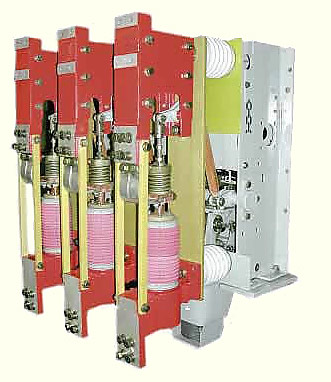

Рисунок 2.26 - Выключатель серии ВВПЭ

ВВПЭ-10-31,5/630(1000, 1600) У3 – вакуумный выключатель внутренней установки, с электромагнитным приводом постоянного тока. Выключатель может быть использован для модернизации выкатных элементов КРУ серий КВВО 2, КРУЭ 10, КРУ 10/500, К XII, K XXVI, КРУ2 10 20, К 37, К 44, КРУН 6(10)Л.

Выключатель серии ВГТ-35(110, 220), ВГТЗ-110(220).

Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также работы в циклах АПВ в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 35, 110 и 220 кВ.

Элегазовые колонковые выключатели серии ВГТ предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также работы в циклах АПВ в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 35, 110 и 220 кВ. Номинальный ток выключателей на 35 кВ – 3150 А, на 110, 220 кВ – 2500 или 3150 А; ток отключения выключателей на 35 кВ – 50 кА, на 110 и 220 кВ – 40 кА.

Управление выключателями осуществляется пружинными приводами типа ППрК: выключатели на 35 и 110 кВ имеют один привод, на 220 кВ – каждый полюс выключателя управляется своим приводом.

Пружинный привод по исполнению механизма завода рабочих пружин может быть изготовлен с трехфазным асинхронным двигателем на напряжение 400/230 В или с универсальным двигателем на напряжение: = 220 В и однофазное ~ 230 В или =110 В.

Выключатель серии ВГБ-35-12,5/630(1000).

Выключатель элегазовый баковый ВГБ-35-12,5, предназначен для наружной установки и коммутаций в сетях техфазного переменного тока частотой 50 и 60 Гц с номинальным напряжением 35 кВ, электрических цепей при нормальных и аварийных режимах, а также для работы в стандартных циклах при АПВ. В состав выключателя входят привод, шесть высоковольтных вводов со встроенными трансформаторами тока и один газоплотный алюминиевый сварной бак, внутри которого размещены дугогасительные устройства 3-х фаз.

Выключатель ВГБ-35-12,5 снабжен европейским электроконтактным сигнализатором плотности элегаза с устройством температурной компенсации, приводящим показания давления к температуре +20°С. Сигнализатор обеспечивает визуальный контроль за уровнем плотности элегаза и имеет две уставки: предупредительный сигнал о необходимости пополнения элегаза и сигнал на блокировку (запрет оперирования или принудительного отключения с запретом на включение).

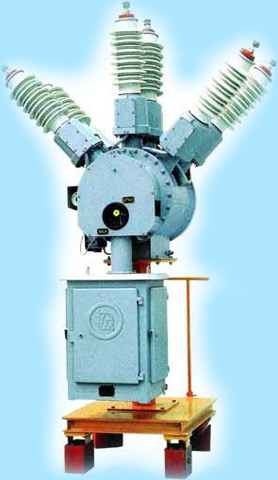

Рисунок 2.27 - Выключатель серии ВГБ

Выключатель комплектуется электромагнитными приводами четырех исполнений:

- ПЭМ-1 (обозначение выключателя ВГБЭ-35), привод с питанием электромагнитов от источника постоянного тока;

- ПЭМ-2 (обозначение выключателя ВГБЭ-35), привод с питанием электромагнита отключения и контактора от источника постоянного тока, а электромагнита включения от источника переменного тока (в том числе зависимого) через встроенный в привод выпрямитель.

- ПЭМ-3 (обозначение выключателя ВГБЭП-35) - привод с питанием электромагнитов и контактора от источника переменного тока (в том числе зависимого) через встроенные в привод выпрямители; этот привод укомплектован блоком расцепителей (реле прямого действия): два токовых расцепителя на 5 А (либо ЗА) и один расцепитель независимого питания на 220 В (либо 110 В) переменного или постоянного тока.

- ПЭМ-4 (обозначение выключателя ВГБЭП-35) - привод с питанием электромагнитов от источника постоянного тока; привод укомплектован:

- дополнительными КСА;

- панелью автоматического управления и контроля основным обогревом;

- переключателем дистанционного/местного управления электромагнитами привода;

- двумя электромагнитами отключения.

Приводы ПЭМ-1 и ПЭМ-2 по дополнительному заказу могут комплектоваться:

1) Дополнительными КСА (6 Н.З. + 6Н.О.);

2) Вторым электромагнитом отключения;

3) Панелью автоматического управления и контроля основным обогревом.

Все приводы снабжены антиконденсатным обогревом, а также по запросу заказчика могут комплектоваться пружинной приставкой, позволяющей выполнять оперативное включение/выключение при отсутствии питания вторичных цепей.

Выключатель серии ВГК-220-31,5/3150.

Элегазовый выключатель ВГК-220 укомплектован пружинно-гидравлическим приводом ППГВ-4 А2Т-УХЛ1.

Выключатель серии ВГК-500-40/3150.

Элегазовый выключатель ВГК-500 укомплектован гидравлическим приводом ПГВ-12АТ-УХЛ1.

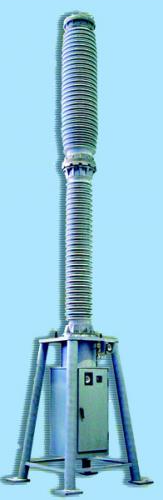

Рисунок 2.28 - Выключатель серии ВГК-200

Выключатель серии ВЭБ110II*40/2500 УХЛ1*.

Элегазовый выключатель ВЭБ110II*40/2500 УХЛ1* баковый. Имеет пружинный привод типа ППрК-2000СМ и встроенные трансформаторы тока. Выключатель снабжен устройствами электроподо­грева полюсов, которые при понижении температуры окружа­ющего воздуха до -25°С автоматически включаются и отключаются при температуре минус 19 : 22°С. Контроль утечки элегаза из полюсов выключателя осуществ­ляется при помощи электроконтактных сигнализаторов плотности. Полюсы выключателя ВЭБ110II*40/2500 снабжены аварийной разрывной мембраной.

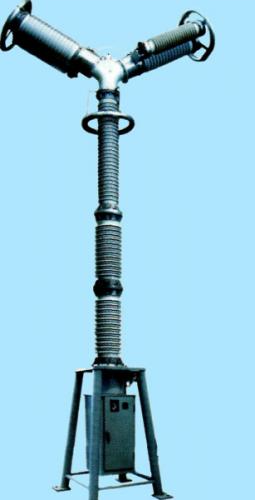

Рисунок 2.29 - Выключатель серии ВГК-500

Рисунок 2.30 - Выключатель серии ВЭБ
