Парогазовые установки
Отработанные в ГТУ газы имеют высокую температуру, что неблагоприятно сказывается на КПД термодинамического цикла. Совмещение газо- и паротурбинных агрегатов таким образом, что в них происходит совместное использование теплоты, получаемой при сжигании топлива, позволяет на 8—10% повысить экономичность работы установки, называемой парогазовой, и снизить ее стоимость на 25%.
ПГУ имеет 2 генератора, приводимых во вращение: один газовой турбиной, другой – паровой турбиной. При этом мощность газовой турбины составляет около 20 % паровой.
Парогазовые установки, использующие два вида рабочего тела - пар и газ - относятся к бинарным. В них часть теплоты, получаемой при сжигания топлива в парогенераторе, расходуется на образование пара, который затем направляется в турбину. Охлажденные до температуры 650—700°С газы попадают на рабочие лопатки газовой турбины. Отработанные в турбине газы используются для подогрева питательной воды, что позволяет уменьшить расход топлива и повысить КПД всей установки, который может достичь примерно 44%.

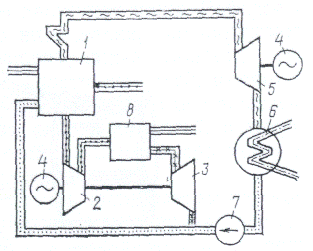

1 — парогенератор; 2 — компрессор; 3 — газовая турбина; 4 — генератор; 5 —паровая турбина; 6 —конденсатор; 7 — насос; 8—экономайзер.
П
арогазовые
установки могут работать также по схеме,
в которой отработанные в газовой турбине
газы поступают
в паровой котел.
Газовая турбина в этом случае служит
частью паросиловой установки. В камере
сгорания
газотурбинной установки сжигается
30—40% топлива,
а в парогенераторе — остальное топливо.
Газотурбинные электростанции
На отечественных ТЭС начинают широко использовать газотурбинные установки (ГТУ). В качестве рабочего тела в них используется смесь продуктов сгорания топлива с воздухом или нагретый воздух при большом давлении и высокой температуре. В ГТУ преобразуется теплота газов в кинетическую энергию вращения ротора турбины.
По конструктивному исполнению и принципу преобразования энергии газовые турбины не отличаются от паровых. Экономичность работы газовых турбин примерно; такая же, как и двигателей внутреннего сгорания, а при очень высоких температурах рабочего газа экономичность газовых турбин выше. Кроме того, газовые турбины более компактны, чем паровые турбины и двигатели внутреннего сгорания аналогичной мощности.
Современные газовые
турбины в основном работают на жидком
топливе, однако кроме жидкого топлива
может использоваться газообразное:
как естественный природный горючий
газ, так и искусственный газ, получаемый
особым сжиганием твердых топлив любых
видов. Представляет практический интерес
перспектива сжигания угля в местах его
залегания. При этом под землю компрессорами
в необходимом количестве подается
воздух, производится специальное
сжигание угля с образованием горючего
газа, который затем подается по трубам
к г
азотурбинным
установкам. Впервые в мире такая опытная
электростанция построена в Тульской
области.

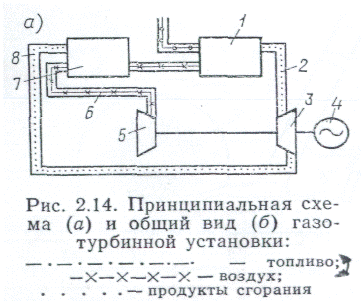

Работа газотурбинной установки осуществляется следующим образом. В камеру сгорания 1 подается жидкое или газообразное топливо и воздух. Получающиеся в камере сгорания газы 2 с высокой температурой и под большим давлением направляются на рабочие лопатки турбины 3. Турбина вращает электрический генератор 4 и компрессор 5, необходимый для подачи под давлением воздуха 6 в камеру сгорания. Сжатый в компрессоре воздух перед подачей в камеру сгорания подогревается в регенераторе 7 отработанными в турбине горючими газами 8. Подогрев воздуха позволяет повысить эффективность сжигания топлива в камере сгорания
