Лекционный материал по дисциплине: электрические станции и подстации
Технологический процесс получения электрической энергии на кэс

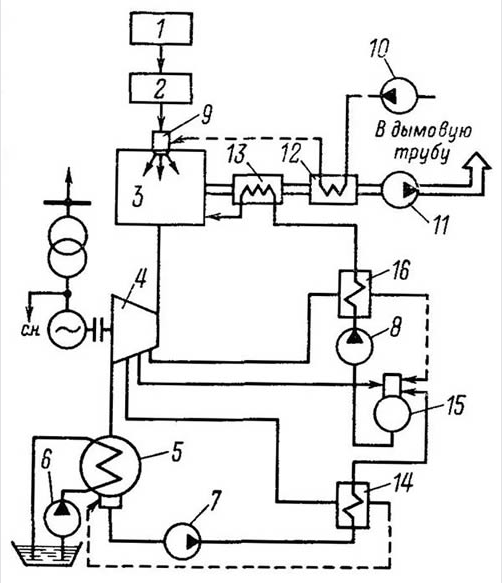

1 - склад топлива и система топливоподачи,2 - система топливоприготовления, 3 - котел,
4 - турбина, 5 - конденсатор, 6 - циркуляционный насос,7 - конденсатный насос,
8 - питательный насос,9 - горелки котла, 10 - вентилятор, 11 - дымосос,
12 - воздухоподогреватель, 13 - водяной экономайзер,14 - подогреватель низкого давления,
15 - деаэратор,16 - подогреватель высокого давления.
КЭС преобразовывают энергию органического топлива вначале в механическую, а затем в электрическую.
В котёл с помощью питательного насоса подводится питательная вода под большим давлением, топливо и атмосферный воздух для горения. В топке котла идёт процесс горения — химическая энергия топлива превращается в тепловую и лучистую энергию. Питательная вода протекает по трубной системе, расположенной внутри котла. Сгорающее топливо является мощным источником теплоты, передающейся питательной воде, которая нагревается до температуры кипения и испаряется.
Для повышения эффективности работы тепловых двигателей стремятся максимально увеличить температуру рабочего тела и его давления до значения приемлемых по условию механической прочности конструкционных материалов.
Поэтому получаемый пар в этом же котле перегревается сверх температуры кипения, примерно до 540 °C с давлением 13-24 МПа и по одному или нескольким трубопроводам подаётся в паровую турбину.
В паровой турбине пар расширяется до очень низкого давления (примерно в 20 раз меньше атмосферного), и потенциальная энергия сжатого и нагретого до высокой температуры пара превращается в кинетическую энергию вращения ротора турбины.
Турбина приводит в движение электрогенератор, преобразующий кинетическую энергию вращения ротора генератора в электрический ток.
Конденсатор служит для конденсации пара, поступающего из турбины, и создания глубокого разрежения, благодаря которому и происходит расширение пара в турбине. Он создаёт вакуум на выходе из турбины, поэтому пар, поступив в турбину с высоким давлением, движется к конденсатору и расширяется, что обеспечивает превращение его потенциальной энергии в механическую работу.
Конденсатор представляет собой цилиндрический корпус, внутри которого имеется большое количество латунных трубок. По трубкам протекает охлаждающая вода, поступающая в конденсатор обычно при температуре 20-25 С. Пар обтекает трубки сверху вниз, конденсируется и снизу удаляется.
Чтобы повысить эффективность работы парогенератора, вода перед подачей в барабан нагревается в экономайзере, а воздух перед подачей в топку подогревается горячими газами в воздухоподогревателе. Выходящий из барабана пар дополнительно нагревается в парогенераторе.
Технологический процесс получения электрической энергии на тэц
Технологический процесс получения электрической энергии на ТЭЦ принципиально не отличается от этого же процесса на КЭС. Различия лишь в том, что на ТЭЦ «отработавший пар» используется для нужд промышленного производства, а также для отопления, кондиционирования воздуха и горячего водоснабжения. При такой комбинированной выработке электроэнергии и тепла достигается значительная экономия топлива по сравнению с раздельным энергоснабжением, т.е. выработкой электроэнергии на КЭС и получением тепла от местных котельных.

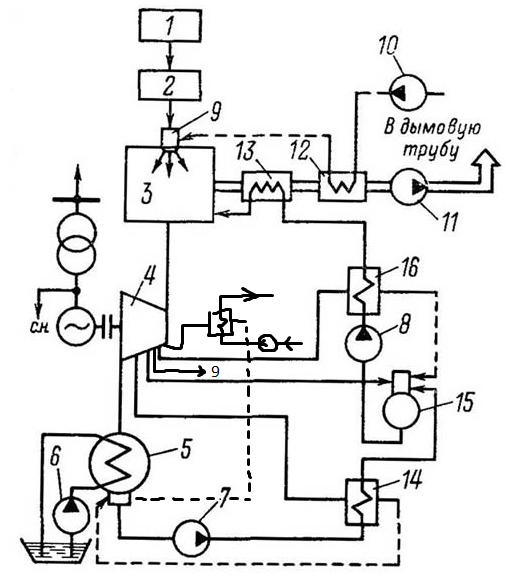

1 - склад топлива и система топливоподачи, 2 - система топливоприготовления, 3 - котел,
4 - турбина, 5 - конденсатор, 6 - циркуляционный насос, 7 - конденсатный насос,
8 - питательный насос, 9 - горелки котла, 10 - вентилятор, 11 - дымосос,
12 - воздухоподогреватель, 13 - водяной экономайзер, 14 - подогреватель низкого давления,
15 - деаэратор, 16 - подогреватель высокого давления.
