.docxФедеральное Агентство Связи Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования «Московский технический университет связи и информатики»
Центр заочного обучения по программам бакалавриата
Кафедра «Интеллектуальные системы в управлении и автоматизации»
Дисциплина: Системы реального времени
Контрольная работа
Выполнил: Иванов И.И., студент группы БСТ17XX
Проверил:
Москва, 2021
Содержание
0: Техническое задание

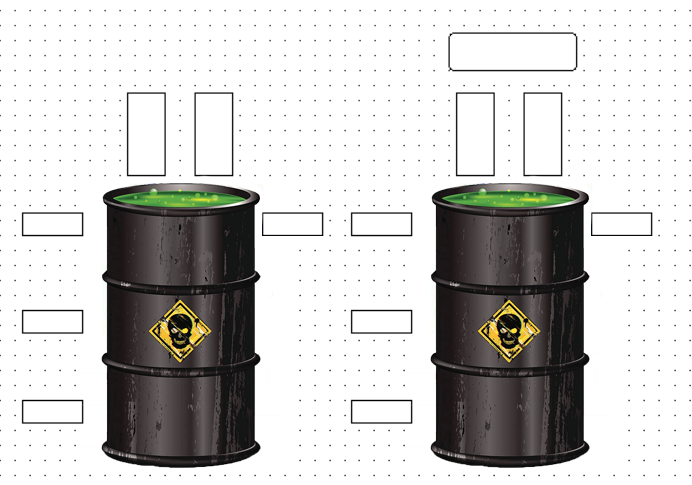

Имеется ёмкость, предназначенная для хранения кислоты. В ней необходимо получать кислоту постоянной концентрации.
Принцип работы:
Когда ёмкость пустая и оператор нажал кнопку «Запустить», в ёмкость начинает поступать вода из клапана (1). Как только уровень жидкости поднимется до заданной планки (2), вода в этом случае перекрывается, и начинает поступать в ёмкость концентрированная кислота. Когда срабатывает датчик верхнего уровня (3), кислота прекращает поступать и наш концентрат готов. Его можно будет использовать на других участках технологического процесса. Когда концентрат в ёмкости будет израсходован, процесс начинается заново.
Верхние датчики дублируют друг друга в целях отказоустойчивости.

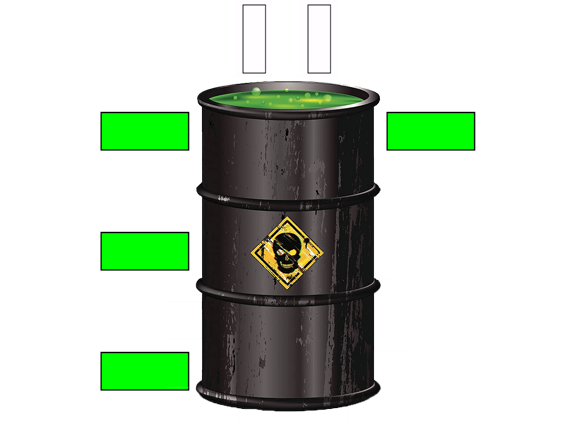

Рисунок 1 - Техническое задание
1: Codesys. Программа POU. Язык реализация LD (Релейная логика).
Переменные в цепи 1:
контакт start, тип BOOL
инверсный контакт datchik2, тип BOOL
инверсный контакт gotovo, тип BOOL
обмотка voda, тип BOOL
Переменные в цепи 2:
контакт start, тип BOOL
контакт datchik2, тип BOOL
инверсный контакт datchik3, тип BOOL
инверсный контакт datchik4, тип BOOL
инверсный контакт gotovo, тип BOOL
обмотка kislota, тип BOOL
Переменные в цепи 3:
контакт datchik3, тип BOOL
Параллельный контакт datchik4, тип BOOL
обмотка gotovo, тип BOOL (фиксирует TRUE)
Переменные в цепи 4:
инверсный контакт datchik1, тип BOOL
обмотка gotovo, тип BOOL (фиксирует FALSE)

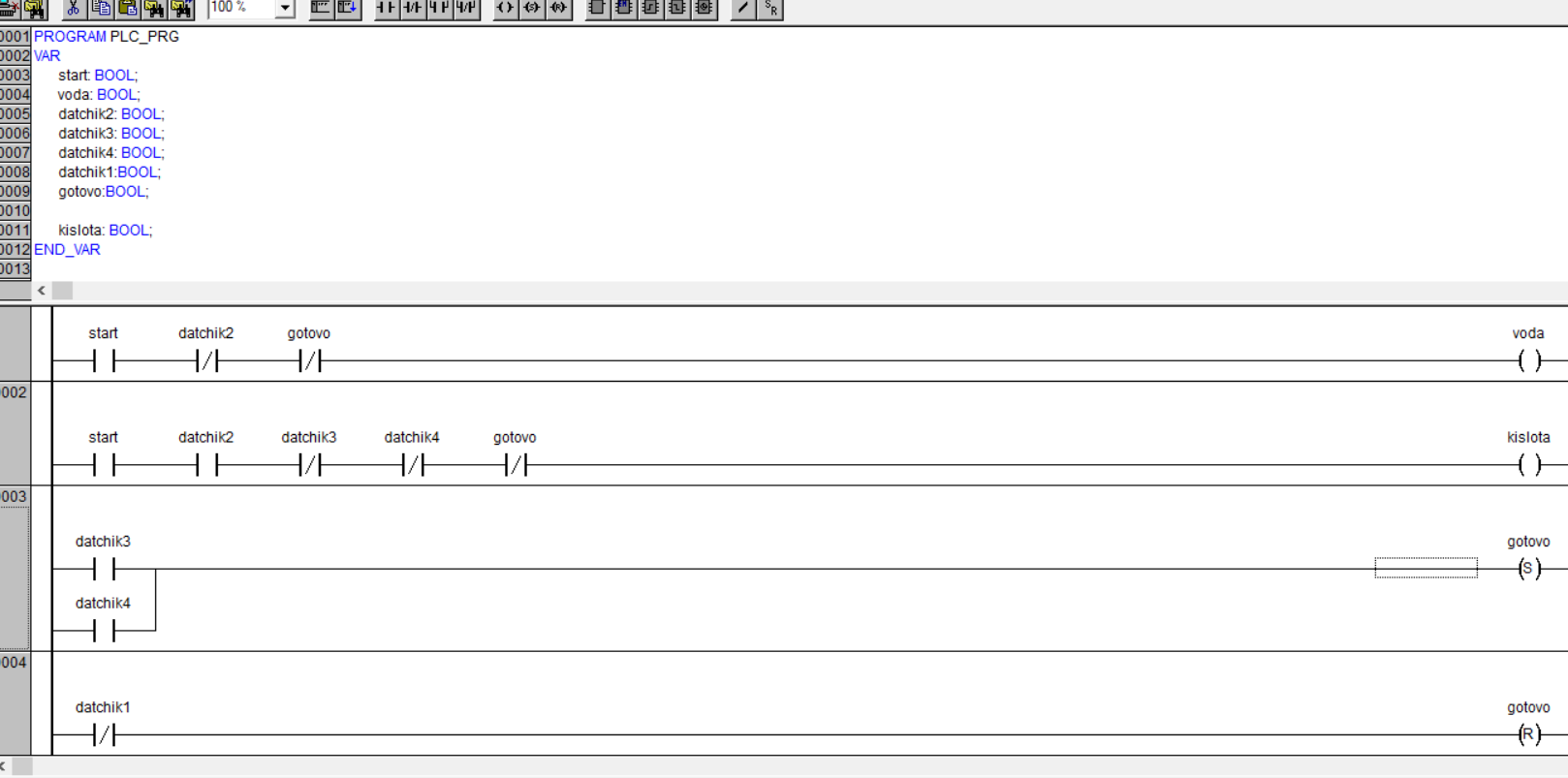

Рисунок 2 - Выполнение программы. Язык реализации LD.
2. Codesys. Программа POU. Язык реализация FBD (Блоко-функциональные диаграммы). Визуализация.
Рисунок 3 - Визуализация.
Рисунок 4 - Выполнение программы. Язык реализации FBD.
3. Codesys. Программа POU. Язык реализация ST (Структурный текст). Знакомство с типами данных и операции над ними.

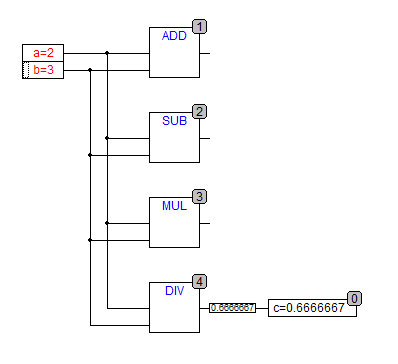

Рисунок 5 - Типы данных INT, WORD, REAL. Операции над ними.
4. Codesys. Программа POU. Язык реализация ST. Таймер. Три вида таймеров.

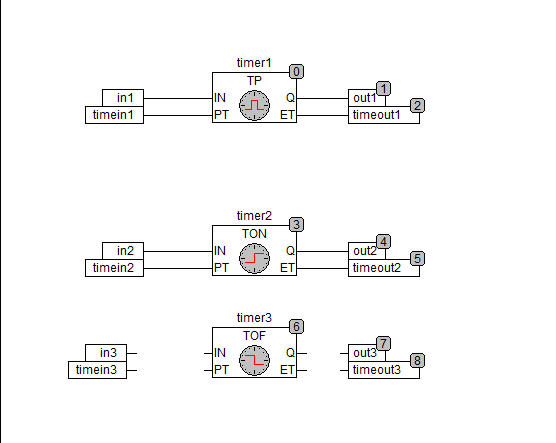

Рисунок 6 - Таймеры.
5. Codesys. Экспорт и Импорт файлов.

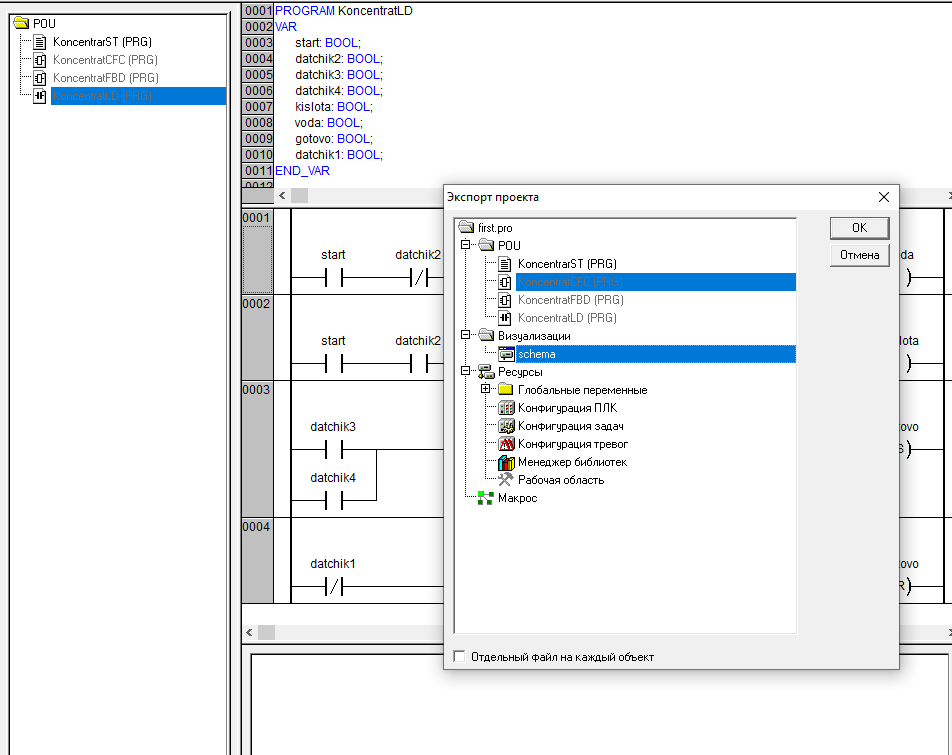

Рисунок 7 - Экспорт файлов.
6. Codesys. Вызов подпрограммы.

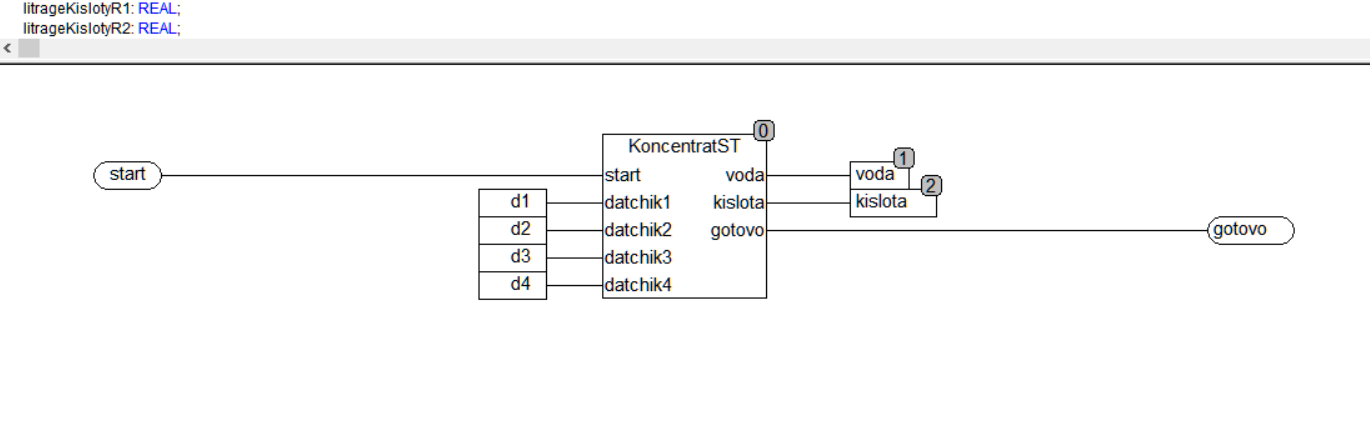

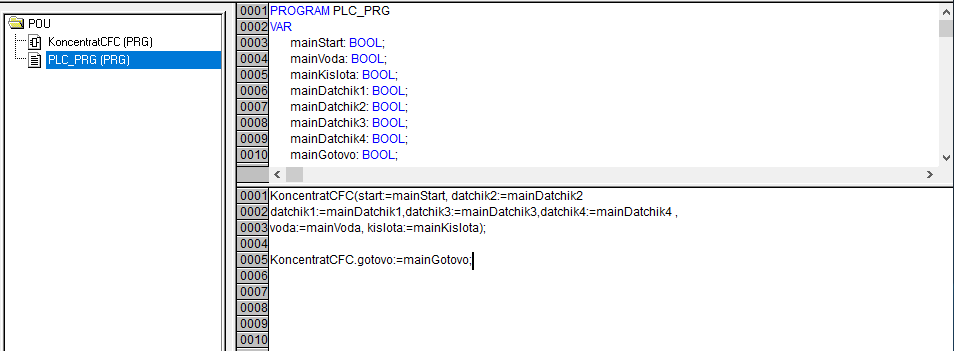

Рисунок 8 - Использование переменных подпрограммы и обращение к ней.
7. Codesys. Функциональные блоки. Экземпляры.
Рисунок 9 - Результат выполнения программы, используя экземпляры.
8. Codesys. Разработка программы, контролирующей смешивание полученной ранее кислоты с крахмальным молочком, осуществляя перемешивание в мешалке заданное время. Функциональные блоки. Язык реализации SFC. Язык реализации IL.

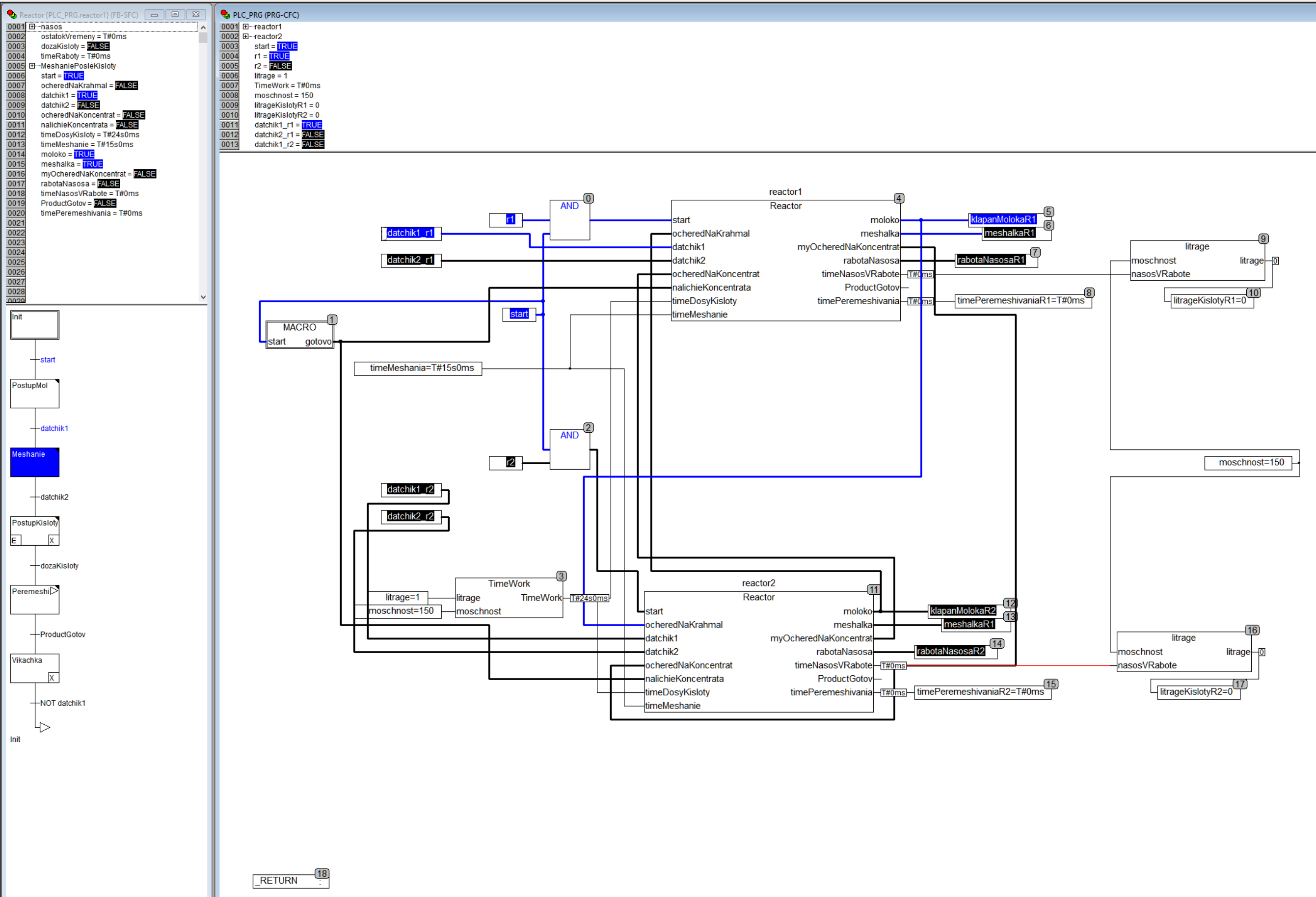

Рисунок 10 - Основной код программы PLC_PRG.

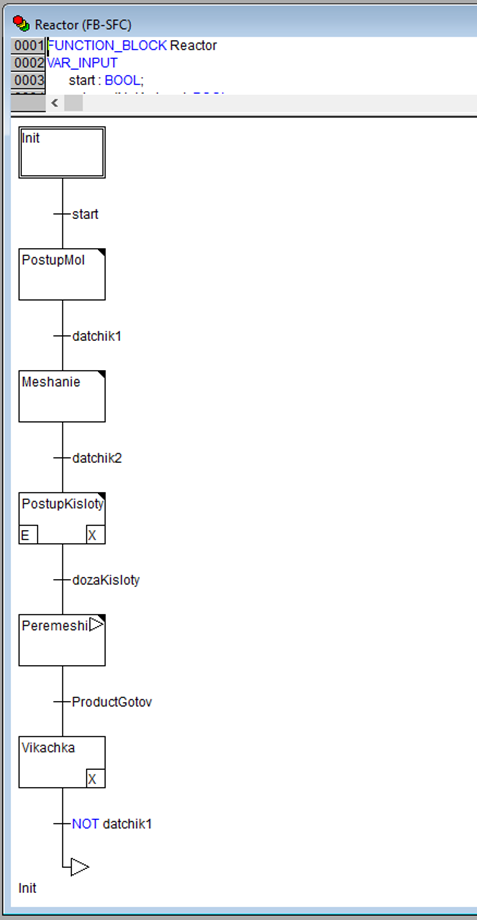

Рисунок 11 - Язык реализации SFC. Функциональный блок Reactor.

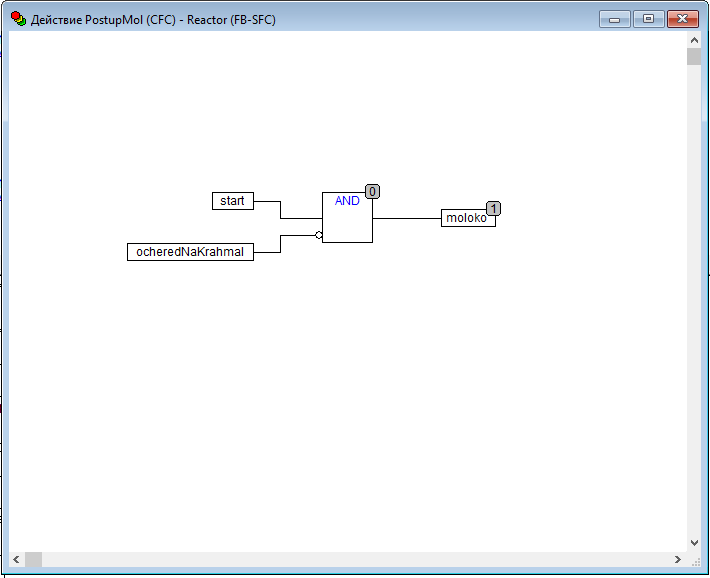

Рисунок 12 - Реализация шага «PostupMol»
Рисунок 13 - Реализация шага «Meshanie».

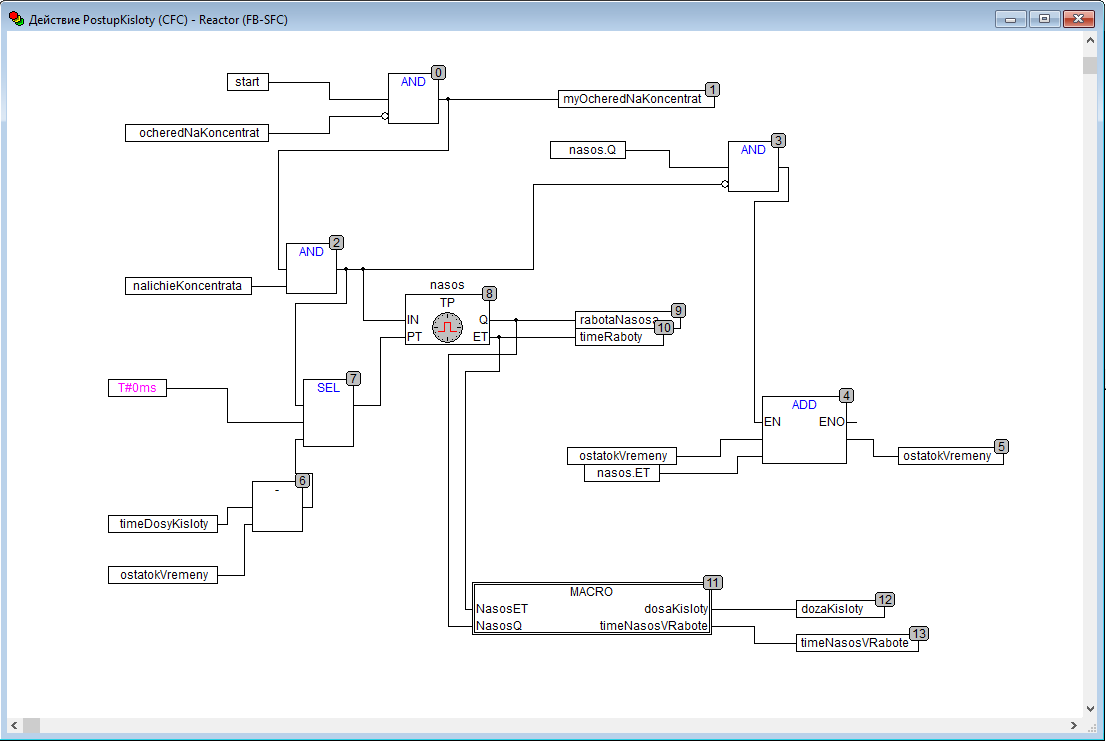

Рисунок 14 - Реализация шага «PostupKisloty».
В шаге «PostupKisloty» проверяется доступ к крану с кислотой и наличие концентрата кислоты в баке. В случае выполнения этих вопроса, включается подача кислоты насосом на рассчитанное время (timeDosyKisloty). В случае прекращения подачи, время запоминается и при следующей подаче расчётное время работы насоса уменьшается на эту величину.

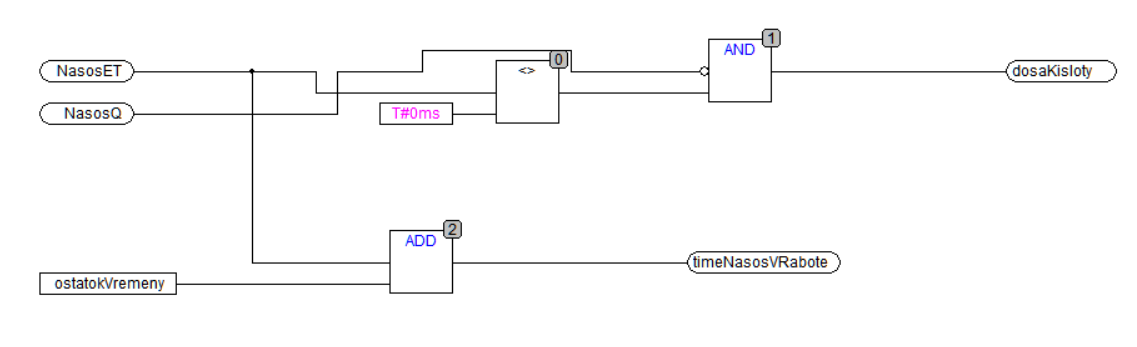

Рисунок 15 - Макрос, рассчитывающий время подачи кислоты и записывающий его в отдельную переменную.
Рисунок 16 - Функция «TimeWork», рассчитывающая время работы насоса,

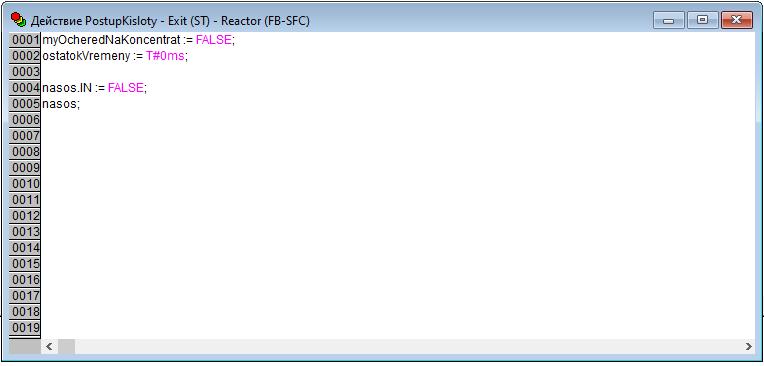

Рисунок 17 - Выходное действие шага «PostupKisloty»

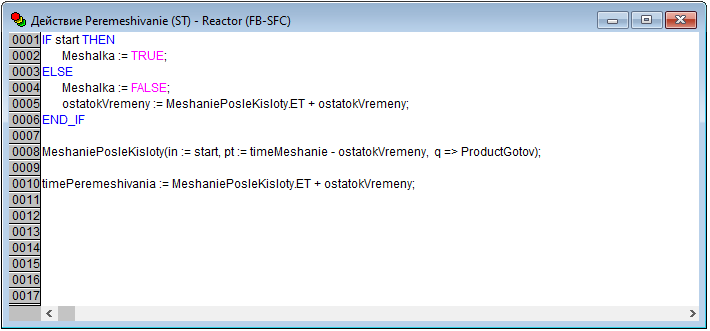

Рисунок 18 - Реализация шага «Peremeshivanie».
Шаг «Peremeshivanie» включает/выключает мешалку в зависимости от того, включён ли реактор. При выключении запоминает временной отрезок, в течение которого производилось перемешивание, чтобы потом учесть в расчёте необходимого времени перемешивания, по аналогии с поступлением кислоты.

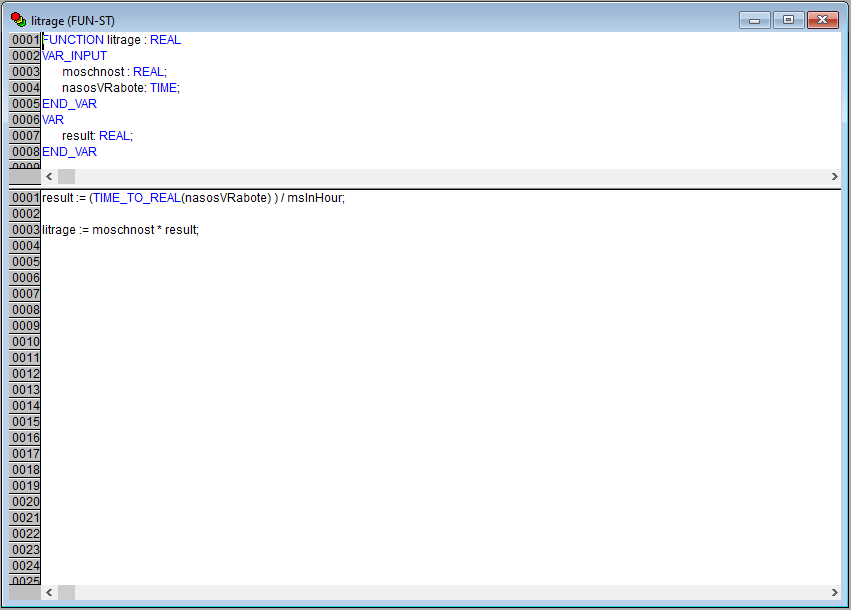

Рисунок 19 - Реализация функции «litrage».
Функции «litrage» рассчитывает количество кислоты, успевшей поступить в реактор на основе времени поступления кислоты и мощности насоса.

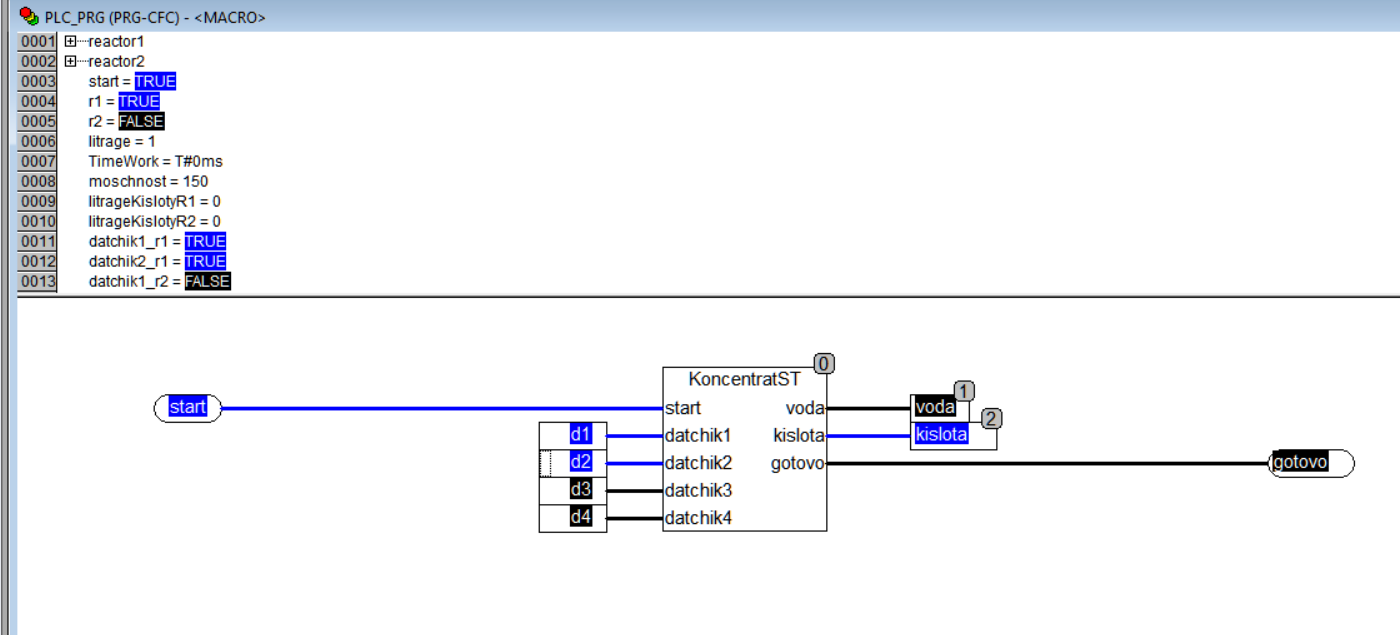

Рисунок 20 - Макрос запуска концентратора кислоты.

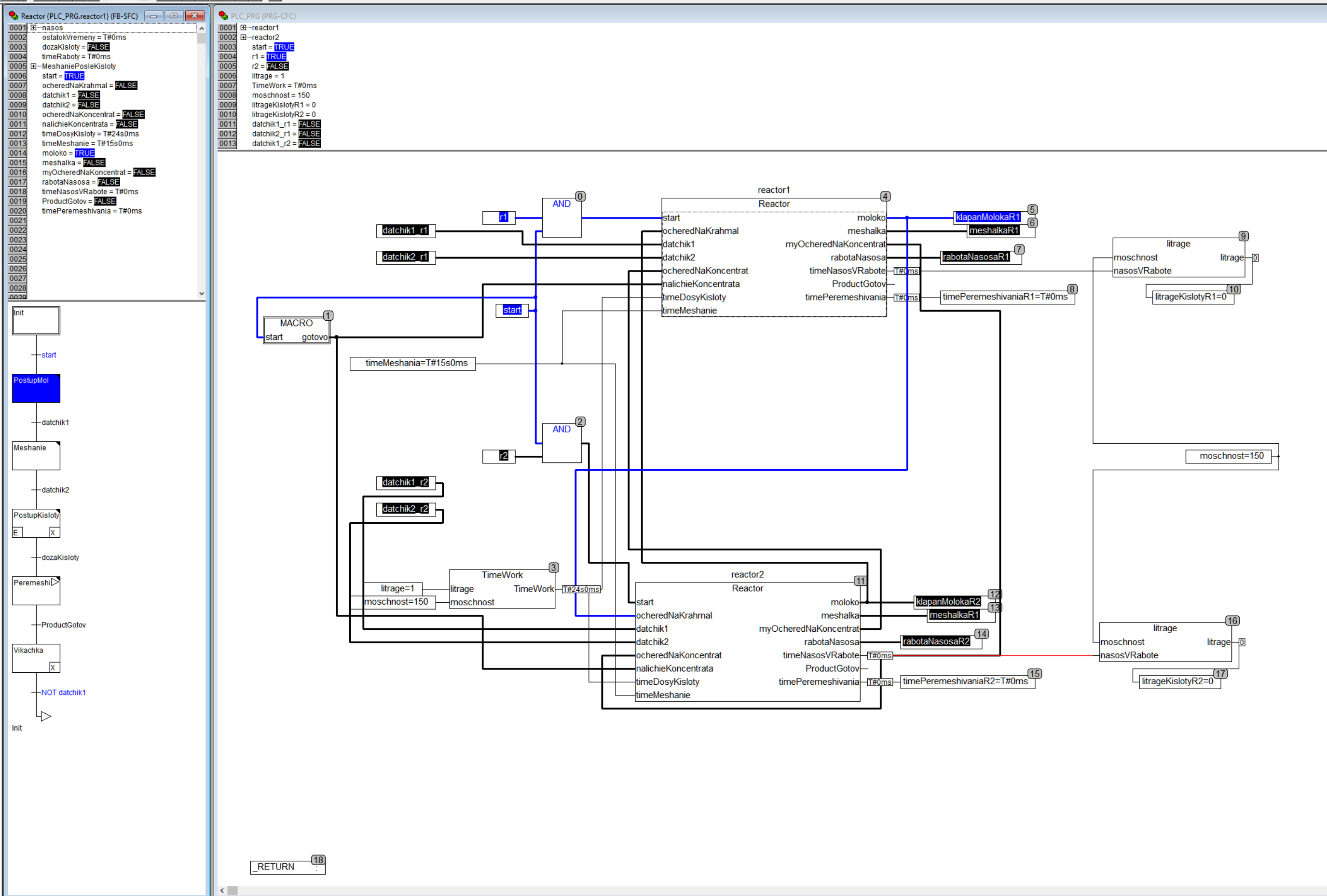

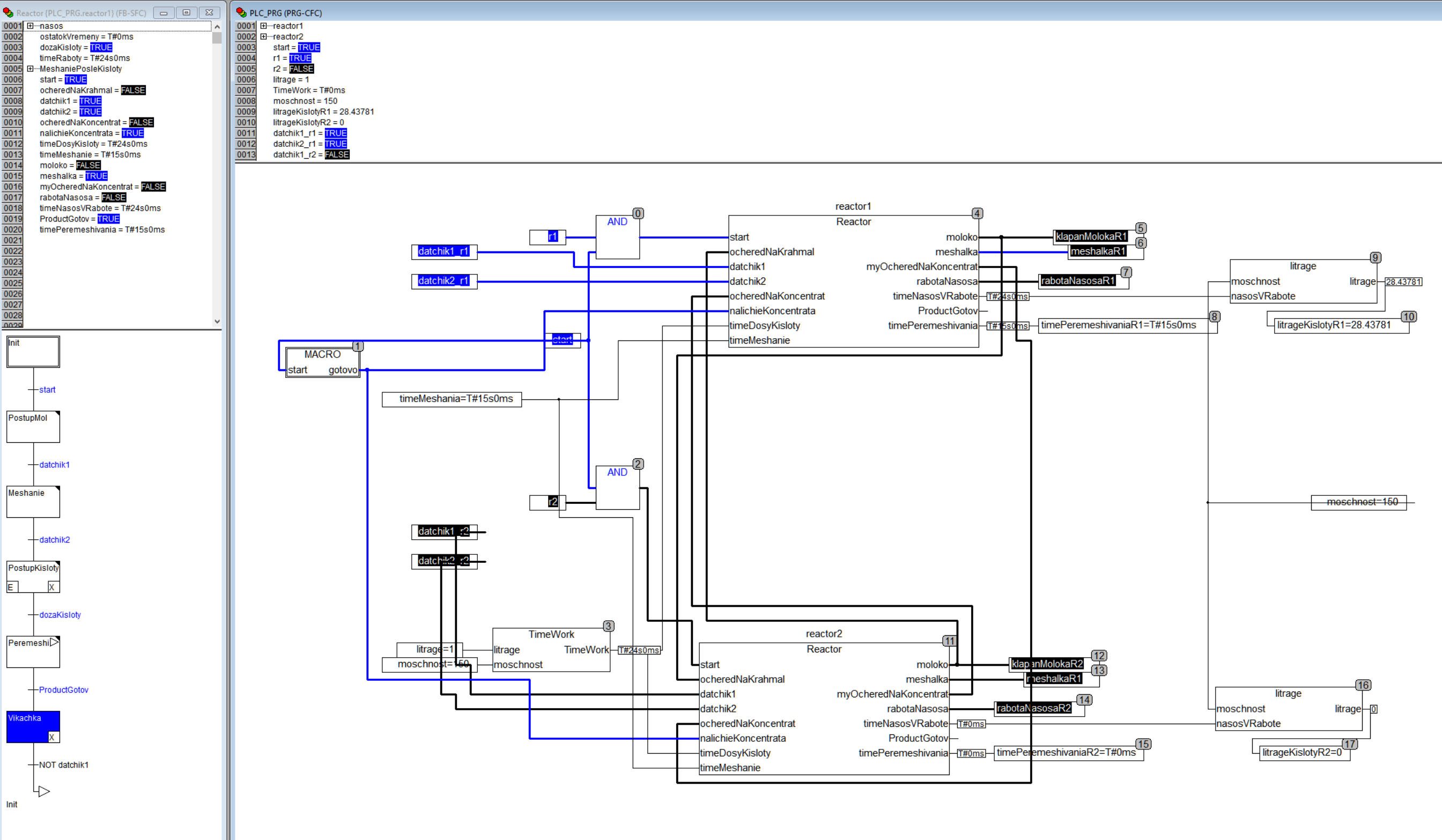

9. Демонстрация работы системы.

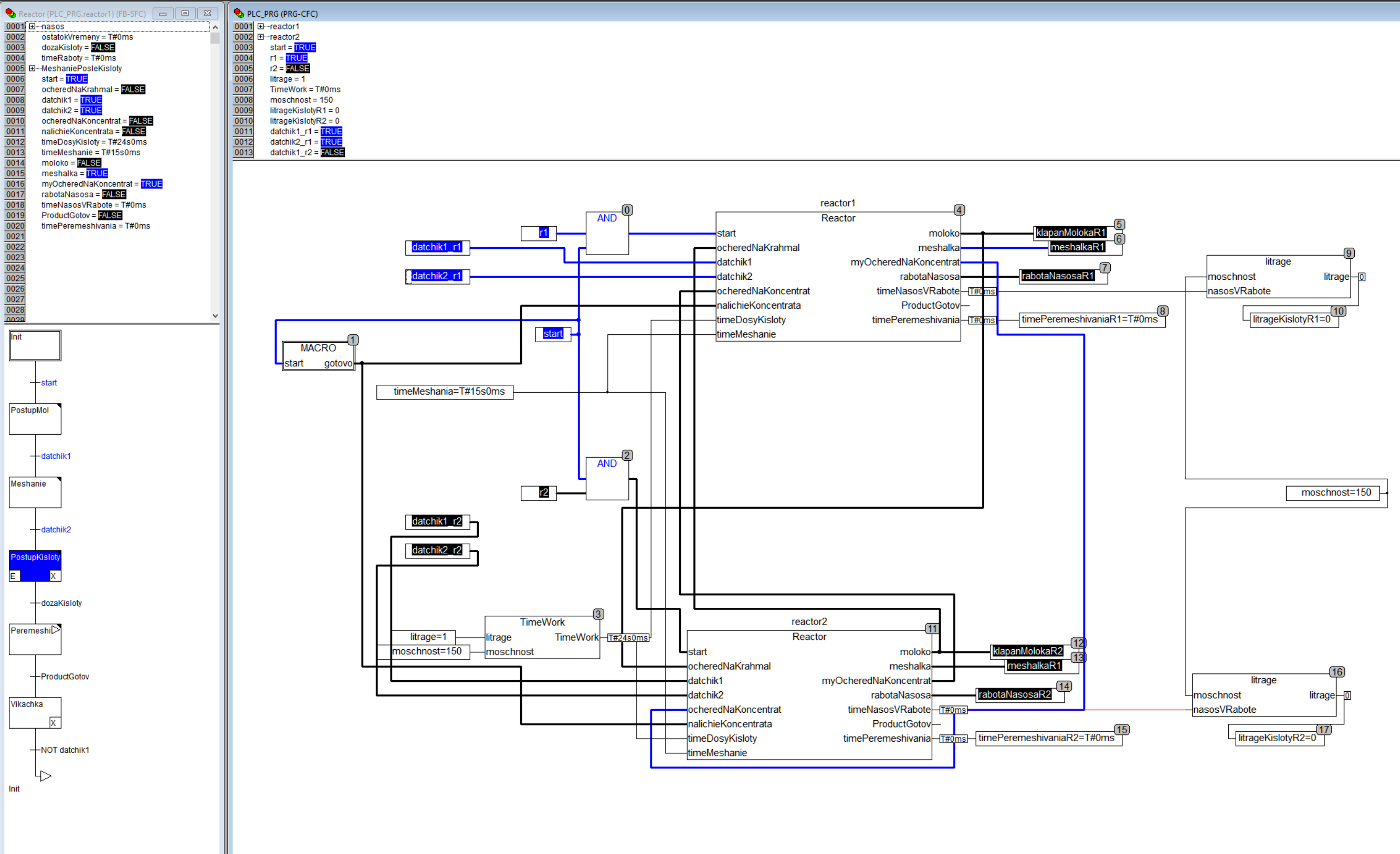

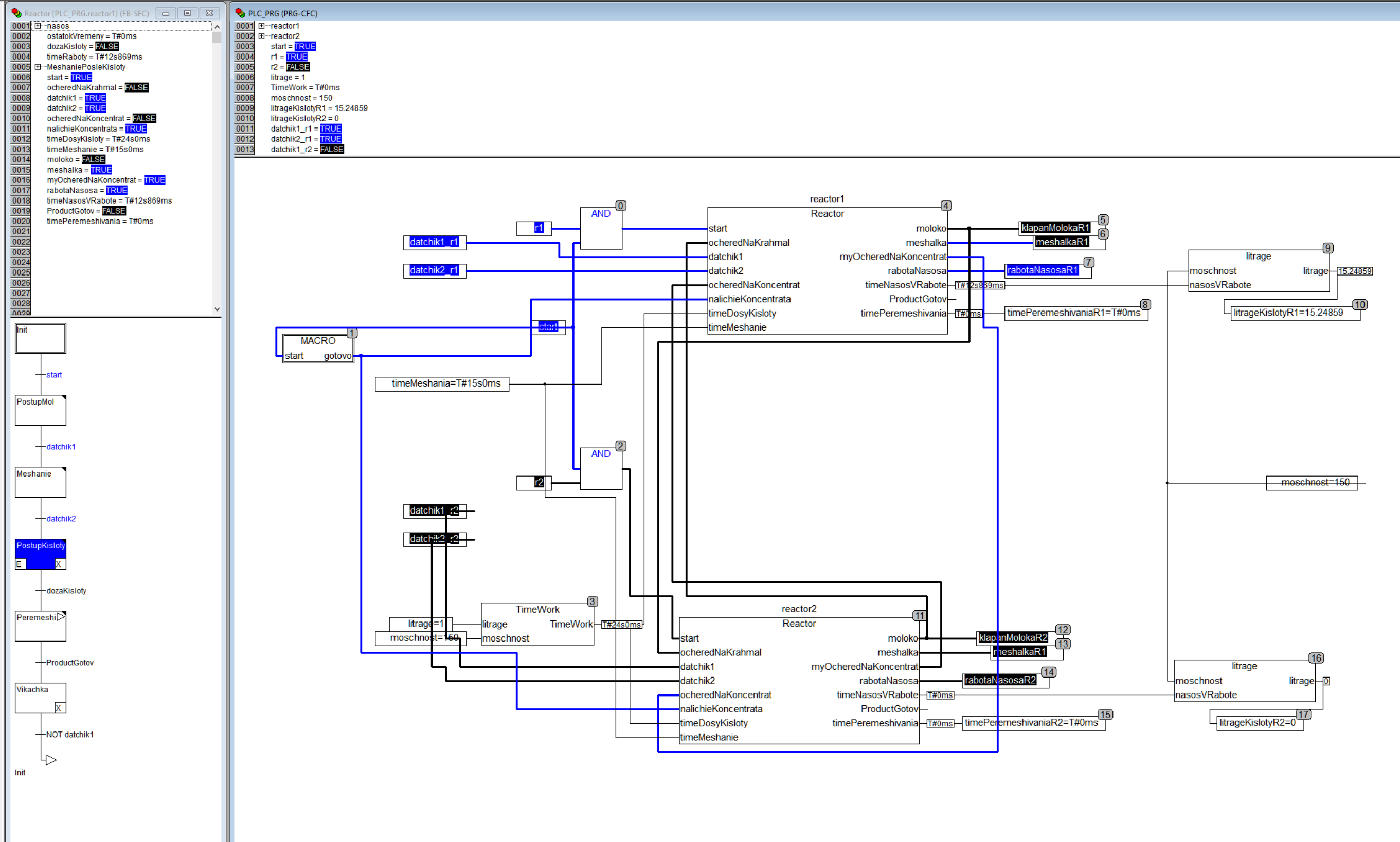

Рисунок 21 - Запуск реактора.

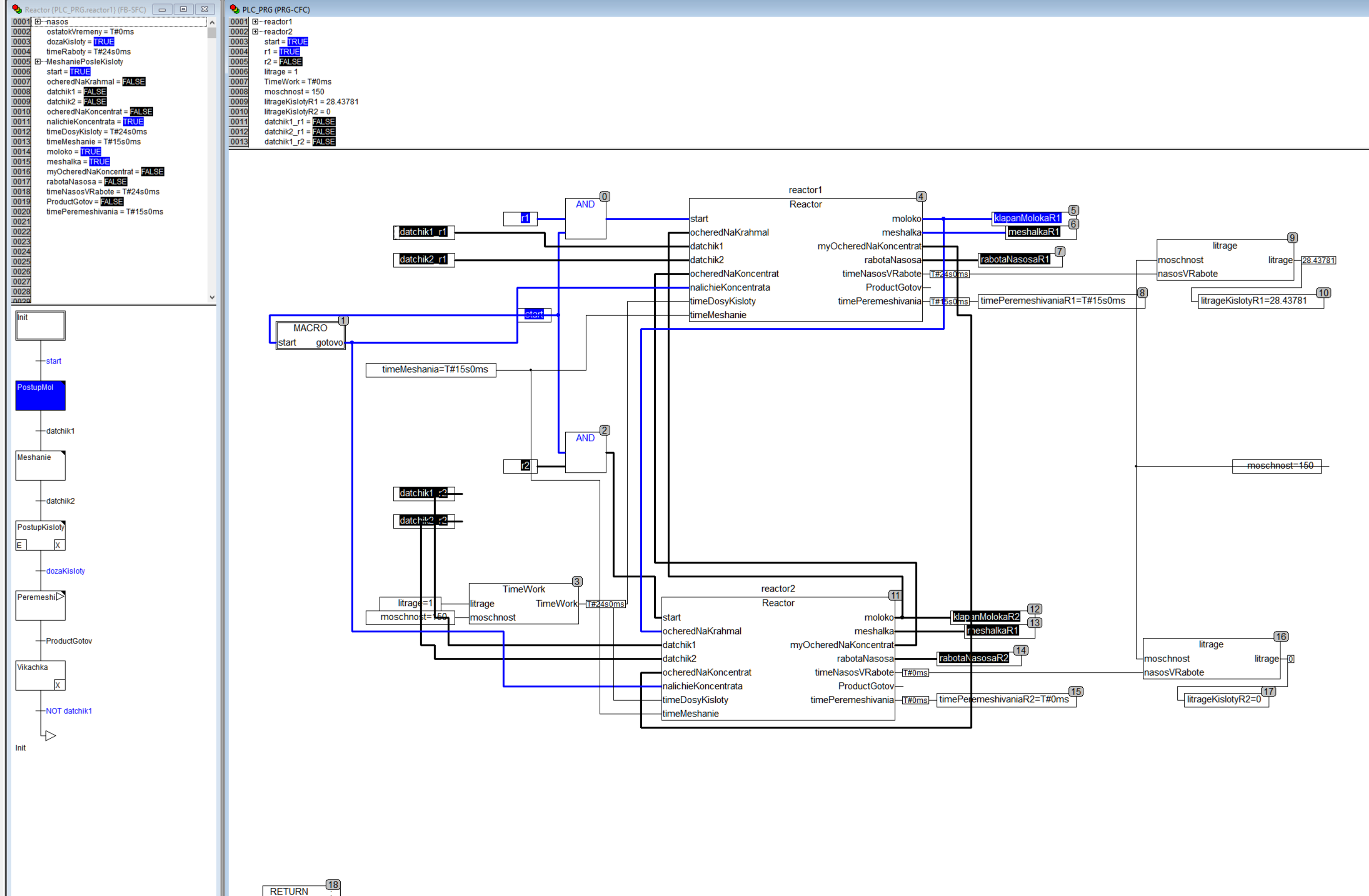

Рисунок 22 - Поступление молочка и начало перемешивания.
Рисунок 23 - Окончание поступления молочка, ожидание готовности концентрата кислоты.
Рисунок 24 - Процесс приготовления концентрата кислоты.
Рисунок 25 - Процесс поступления кислоты

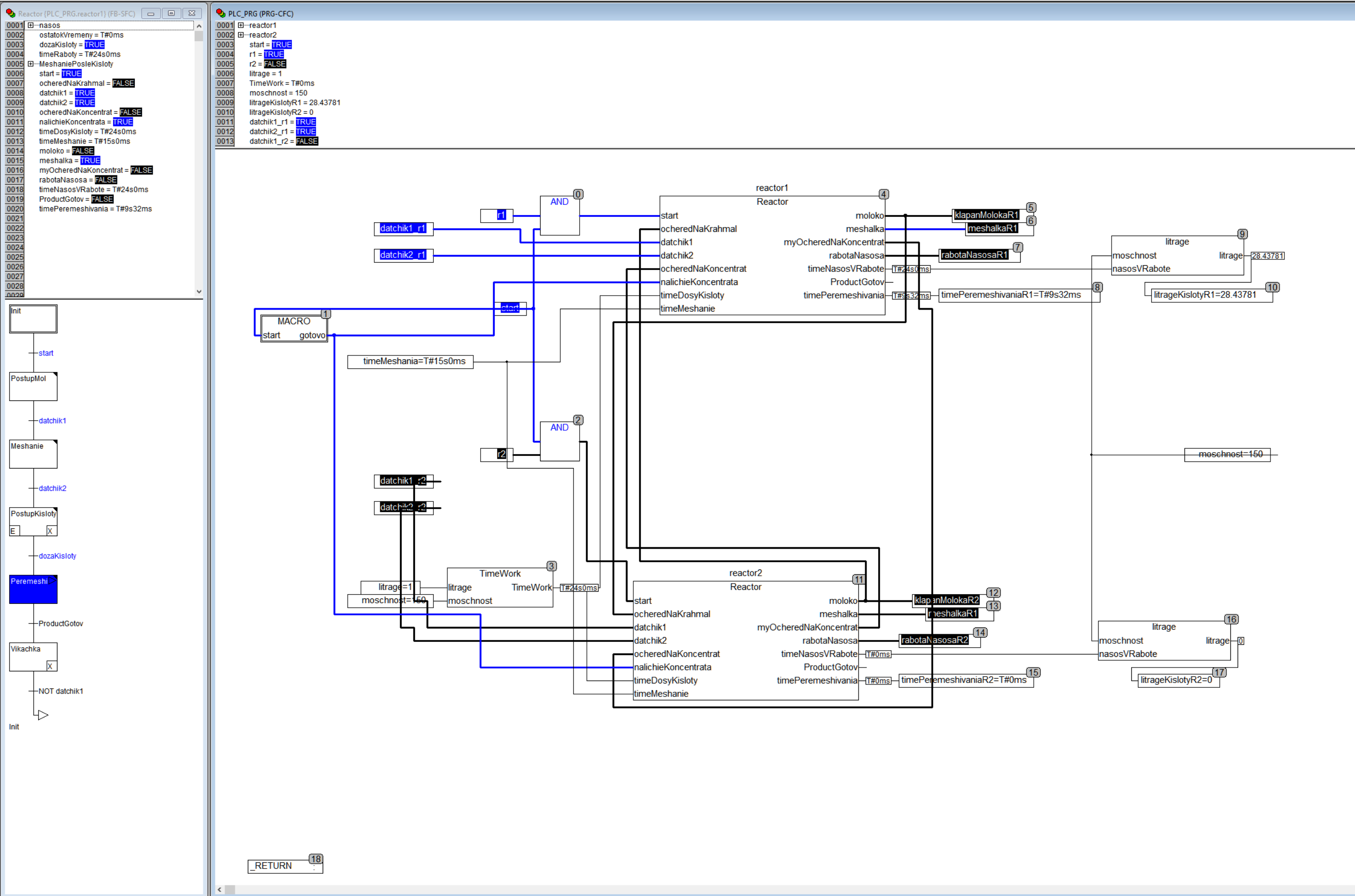

Рисунок 26 - Процесс перемешивания.
Рисунок 27 - Стадия выкачивания продукта.
Рисунок 28 - Возвращение к стадии начала приготовления после выкачивания продукта из реактора.

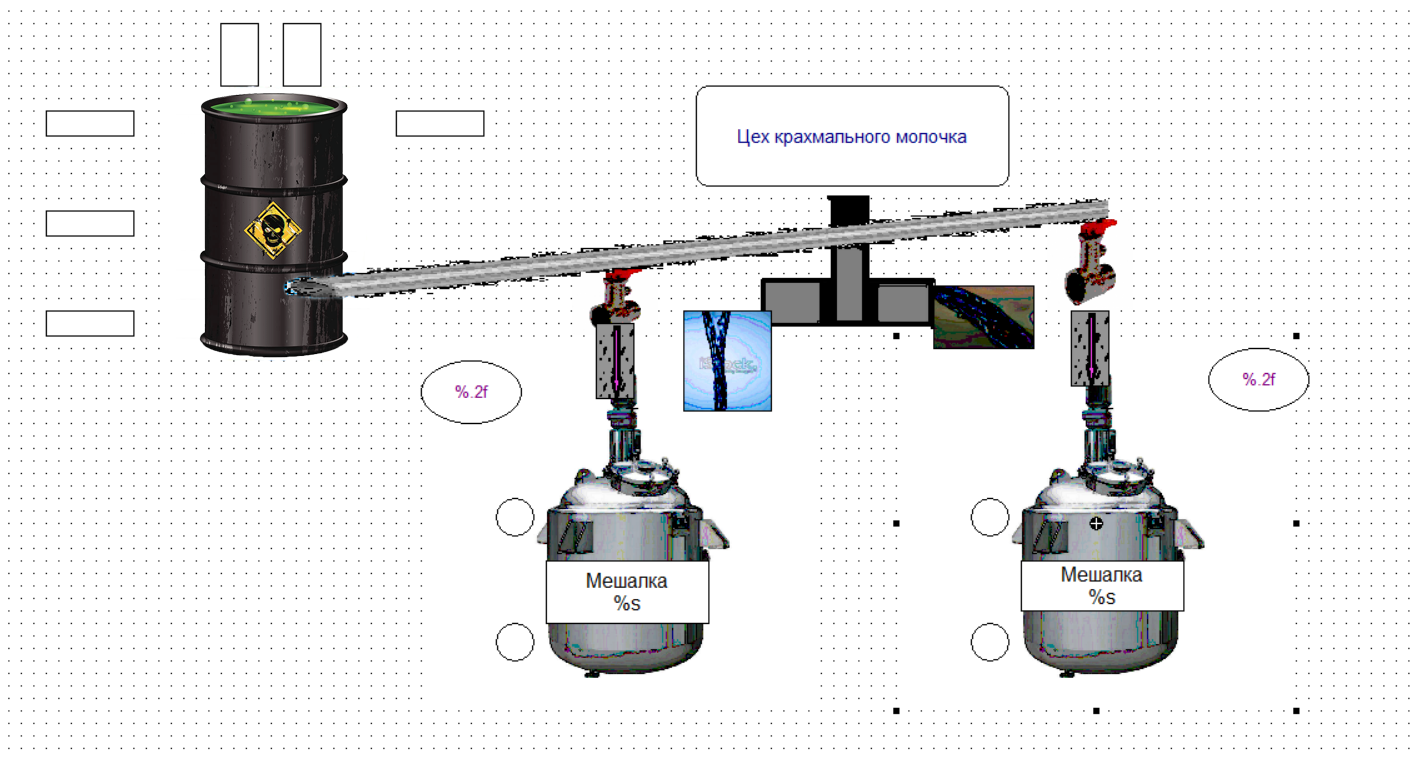

Рисунок 29 - Визуализация процесса

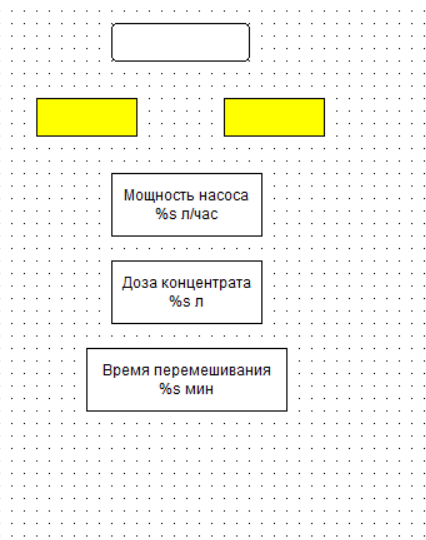

Рисунок 30 - Визуализация процесса (settings)
