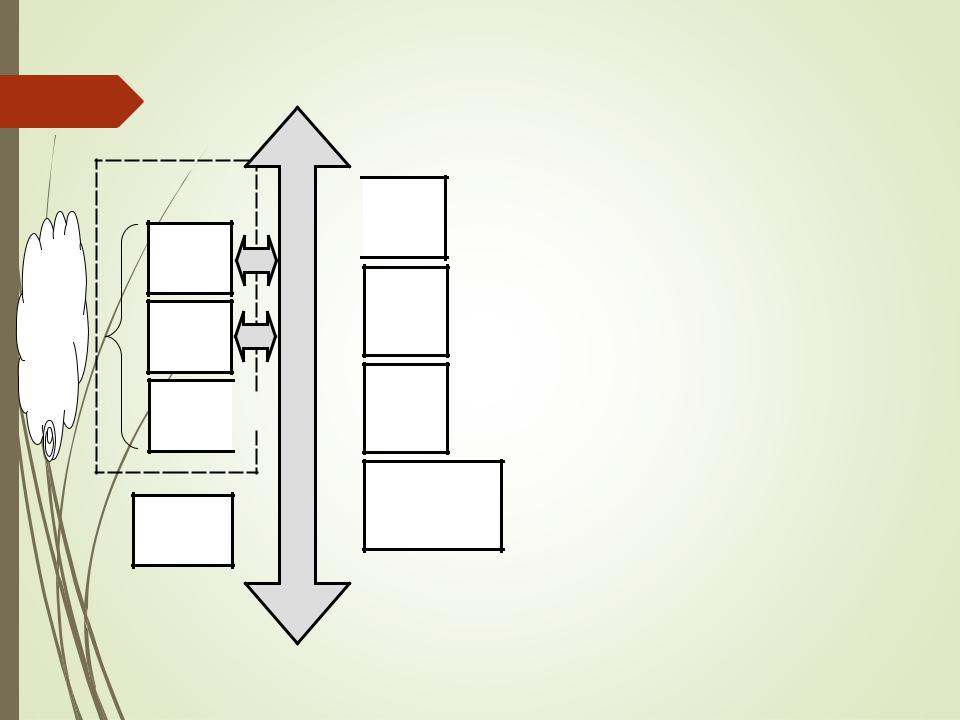

Организация ввода-вывода

1

I/O

в/в

GP IO



Устройства

IC



DMA

Timers

CPU

RAM

Flash

EEPROM

•CPU (Central Processing Unit):

AMD80188-40MHz, ARM-11 – 300MHz

•RAM (Random Access

Memory): 64Kb – 10Mb

•Flash: 64Kb – 10Mb

•EEPROM (Electrical Erasable Programmable Read-Only Memory):

2 – 10Kb

•Timers –

Interval Timer

Watchdog Timer

Real-Time Clock

•GP I/O (General Purpose I/O)

•IC (Interrupt Controller)

•DMA (Direct Memory Access)

Ввод/вывод по готовности

2

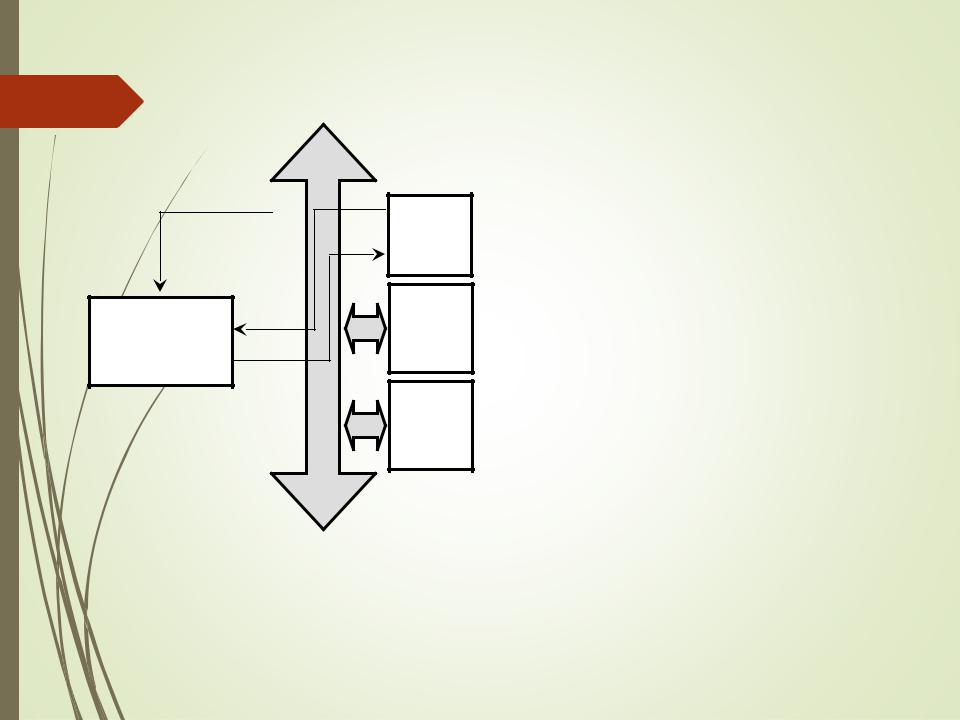

GP I/O

1





Чтение Pi

2





P

CPU











n





Pi = 0







R

RAM

«Что-то»

Ввод (R)

GP I/O – General Purpose I/O

Ввод/вывод по прерыванию

3

IR

IC

CPU

RAM

R

An Ak

An

ISR

ISR– Interrupt Service Routine

1.Сигнал на входе IRk

2.Процессор оканчивает текущую команду и запоминает контекст

3.Interrupt Controller (IC) передает адрес вектора прерывания Ak

4.Управление передается программе P, адрес точки входа которой (An) хранится в векторе

5.Программа Р читает (записывает) содержимое регистра R

6.Восстановление контекста

Прерывание «Что-то»

ISR

«Что-то»

Возврат

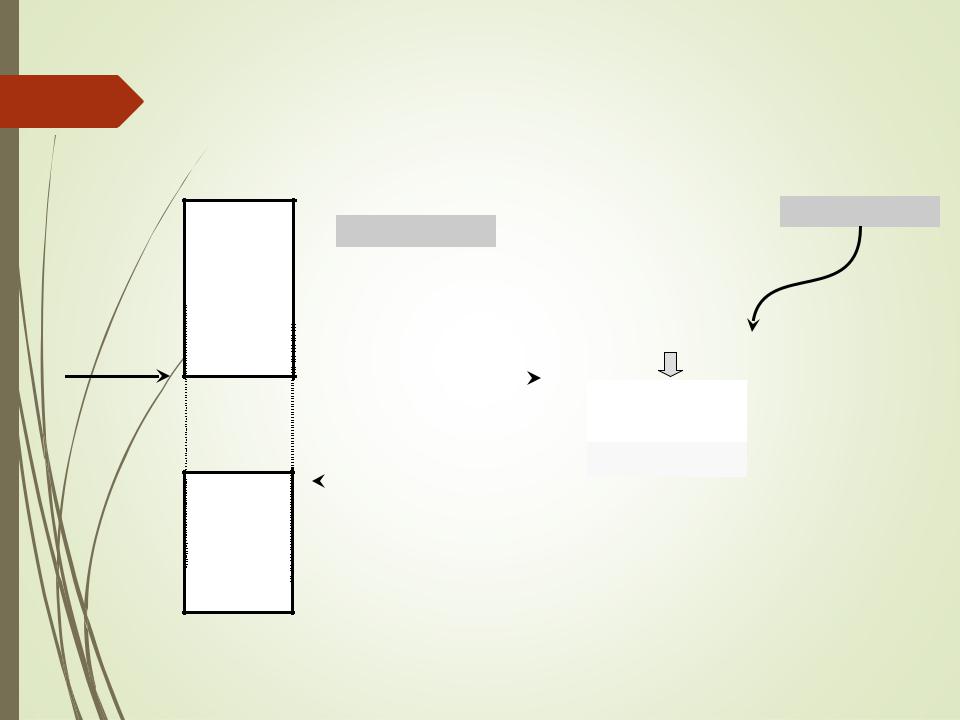

Реализация процедуры прерывания

4

Программа

Событие

Адрес возврата

x:





Вектор



Системный стек



Регистр













прерывания i-го







указателя





x









стека (SP)





события





















Адрес p





Контекст























«фоновой

























Запоминание



программы»





контекста, передача



в точке x





управления по адресу













р







Процедура









p:





































обработки



















прерывания:















return

















примитив ОС























Восстановление



















контекста, возврат из

return - инструкция возврата





прерывания

из процедуры обработки прерывания, автоматически восстанавливает контекст

Прямой доступ в память

5Идея DMA – временное разделение внутренней магистрали процессора между потоком команд и вводом/выводом данных в память

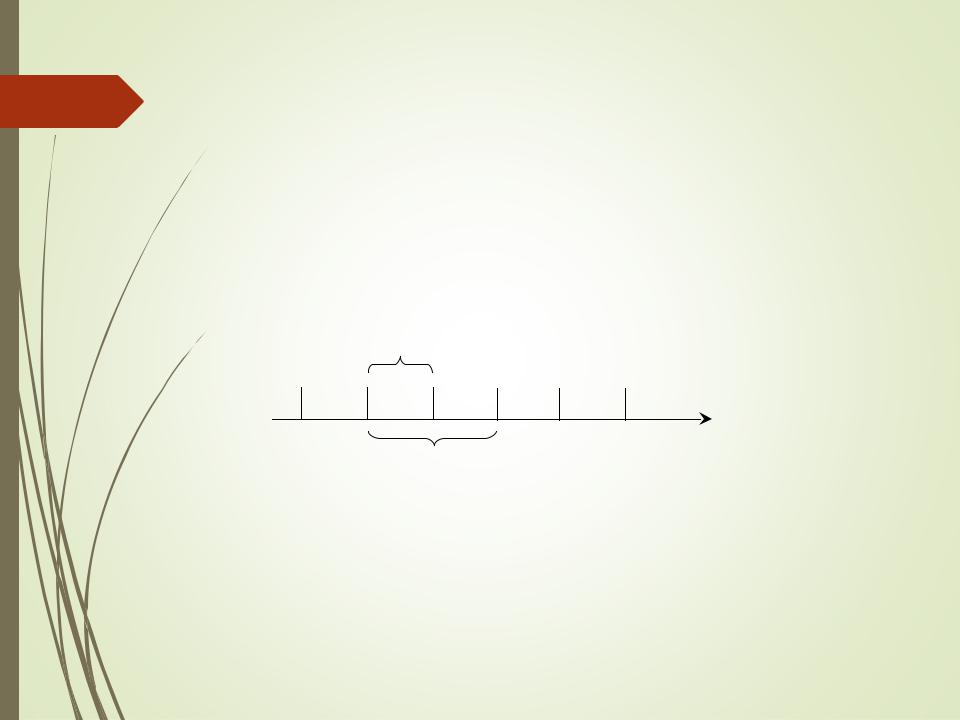

Цикл процессора – действие, которое необходимо выполнить

для передачи одного слова

t

Пример: Команда MOV AL, TOTAL – два цикла:

Считывание КОП

Считывание TOTAL в младшую часть регистра A

Команда процессора требует от 1 до 10 циклов

Процедура прямого доступа

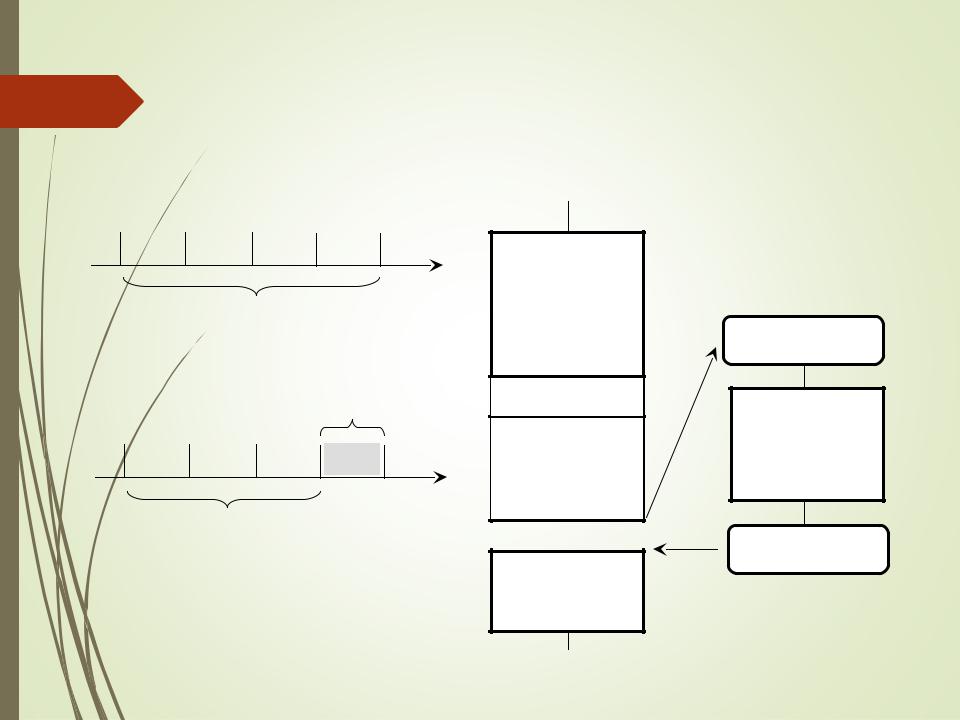

6Предлагается – при использовании DMA каждый n-й цикл отдавать под ввод/вывод по прямому доступу

Циклы процессора

t



Цикл DMA

Циклы процессора

t



Программа работает без DMA

Запуск DMA

Работа с DMA

Без DMA

Прерывание

Окончание

работы DMA

Возврат

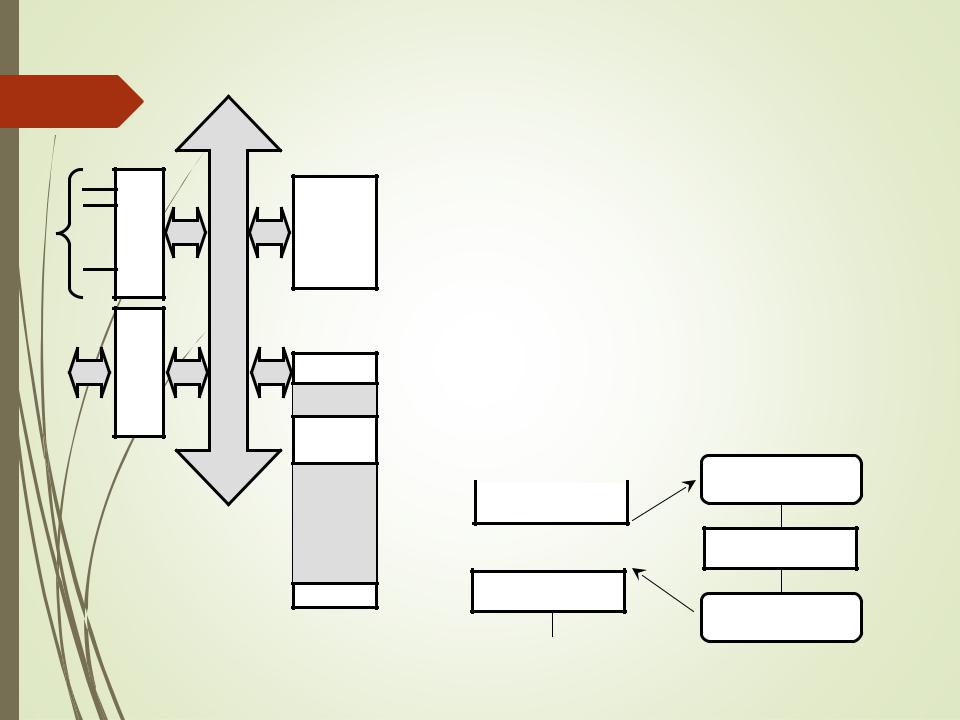

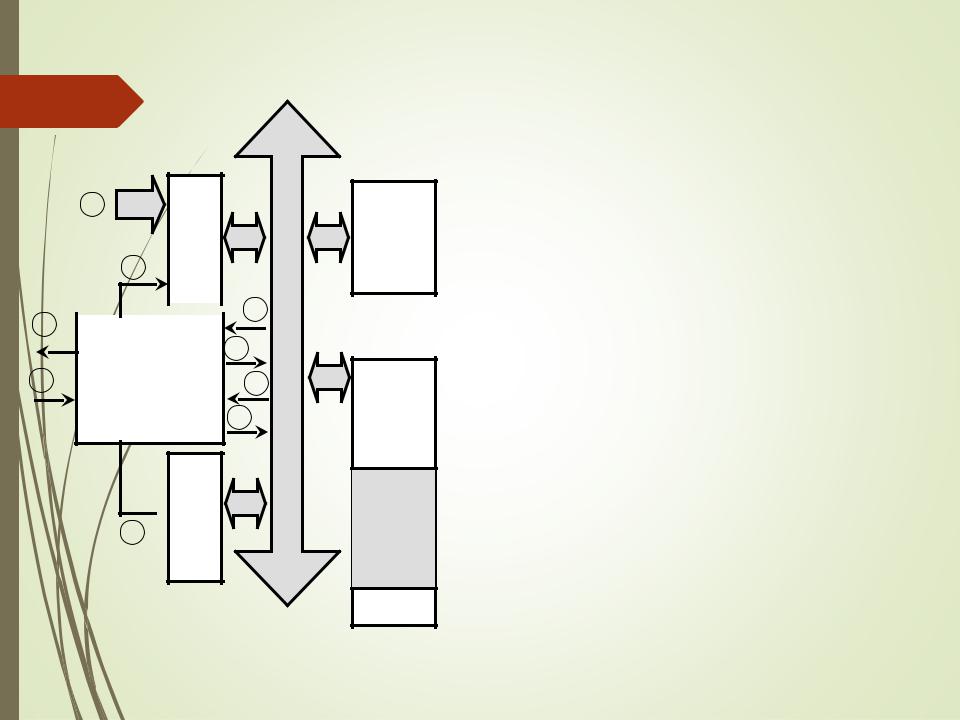

Организация канала прямого доступа

7

Данные

7

I/O

7

2 1



DMA

4

3

5

Controller



6





8 IC

CPU

RAM

D

1.Инициирование DMA – установка начального адреса, количества передаваемых слов

2.Запрос ввода/вывода (*)

3.Разрешение ввода/вывода (*)

4.Запрос цикла

5.Разрешение цикла

6.Адрес ввода/вывода

7.Ввод слова

8.Запрос на прерывание по окончанию ввода/вывода

(*)Установлены постоянно, пока идет обмен; снимаются по (8)



4. Таймеры

8

Интервальный таймер

а

Значение интервала, режим работы

Регистр управления

От генератора Импульсов

(1.1931816 МГц)

Счетчик

Регистр-защелка

б

в

Запрос на РП прерывание

Запрос текущего значения

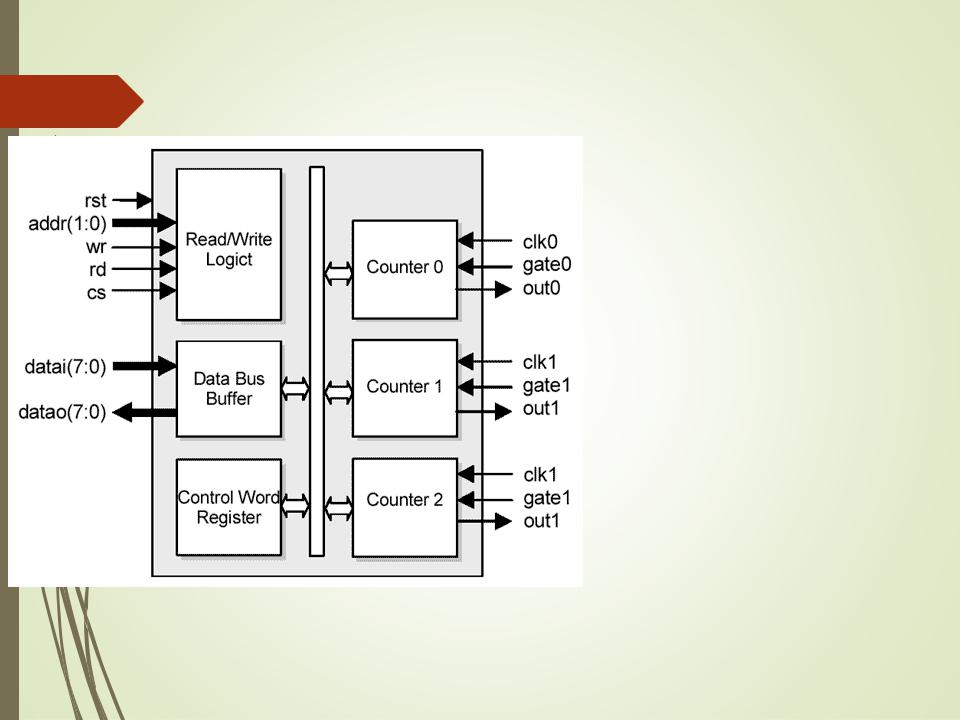

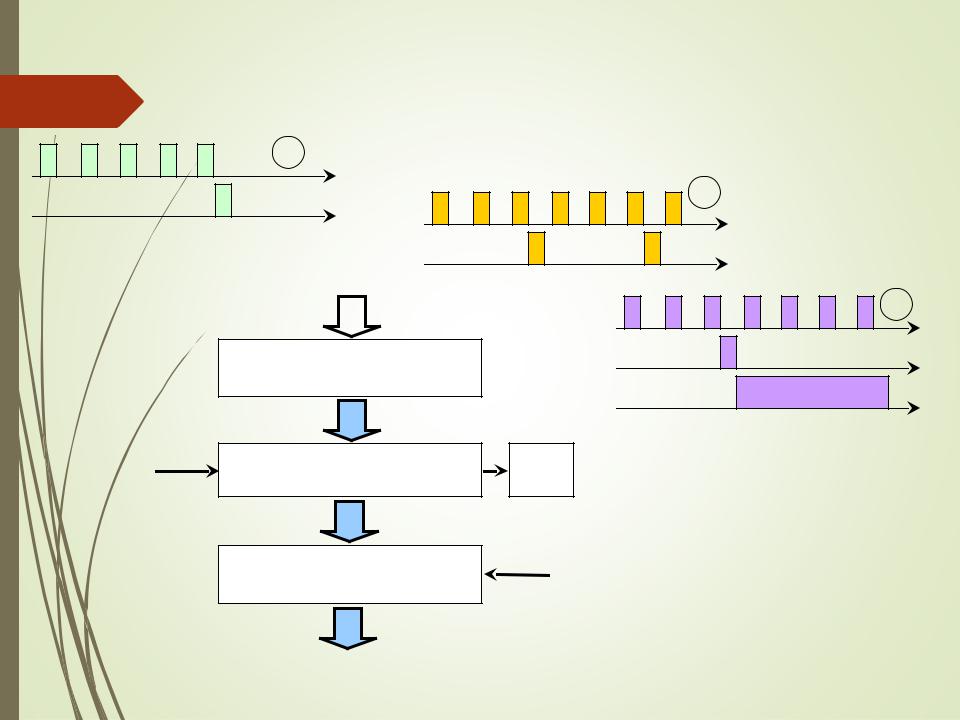

Интервальный таймер, пример: i8254

9

Периодические запросы на прерывание

Однократные запросы на Прерывание

Генератор сигналов заданной длительности, скважности

Измерение временных интервалов между событиями

Счетчик событий, запрос на прерывание по заданному количеству событий

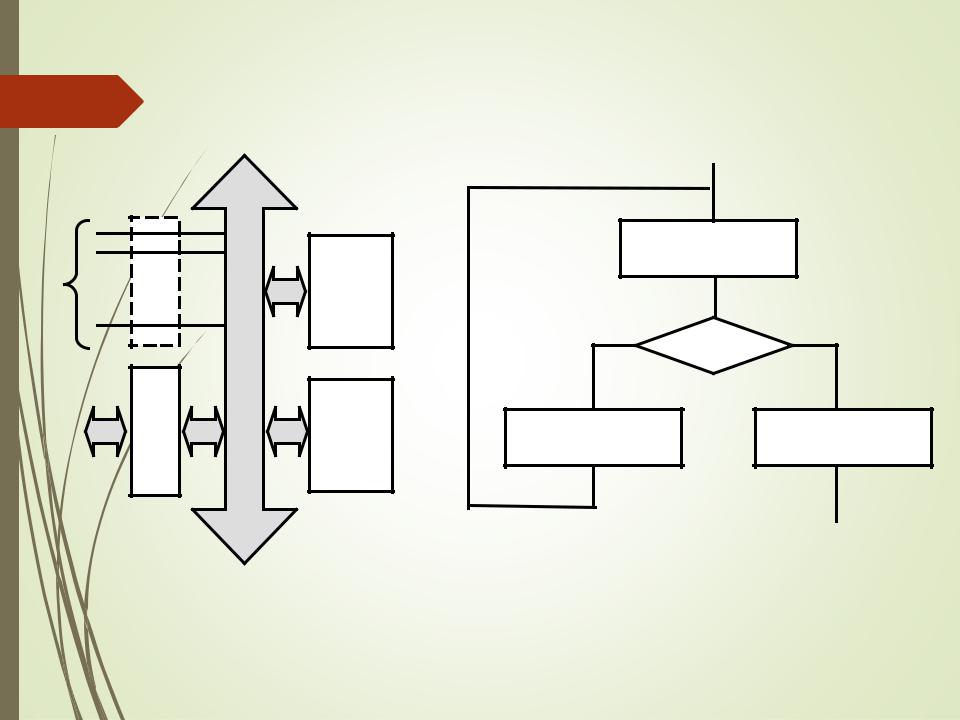

Watchdog

10

# define interval 100

clock



CPU

main ()











{



restart



while(true)

Watchdog

RAM

{







restartWD(interval);



reset







measure();





Flash

makeControlDecision();





output();













sleep(10); -- (Кстати, это нехорошо!)







}







}

http://www.netrino.com/Publications/Glossary/WatchdogTimer.html
