МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И

МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский Технический Университет Связи и Информатики»

Кафедра «Радиооборудование и схемотехника»

Лабораторная работа №16

«Двухтактный бестрансформаторный усилитель мощности»

по дисциплине

«Схемотехнкиа»

Выполнил студент гр. XXXX:

https://t.me/mattervisualizer

Проверил: Захаров. А. М.

Москва, 2023 г.

Содержание.

1. Цель работы. 3

2. Принципиальные схемы двухконтактного бестранформаторного каскадного усилителя мощности. 3

3. АЧХ бестрансформаторного усилителя мощности. 5

4. Спектры и временные диаграммы входного и выходного тока. 6

5. Вывод. 11

  1. Цель работы.

Изучение методов построения двухтактных оконечных каскадов усилителей мощности звуковых частот при непосредственной связи с предоконечным каскадом; исследование свойств оконечного каскада с применением компьютерного моделирования и расчет основных энергетических характеристик.

  1. Принципиальные схемы двухконтактного бестранформаторного каскадного усилителя мощности.

Схемы двухконтактного бестрансформаторного усилителя мощности и её параметры для R3=77 Ом показаны на рисунке 1.1 и рисунке 1.2.

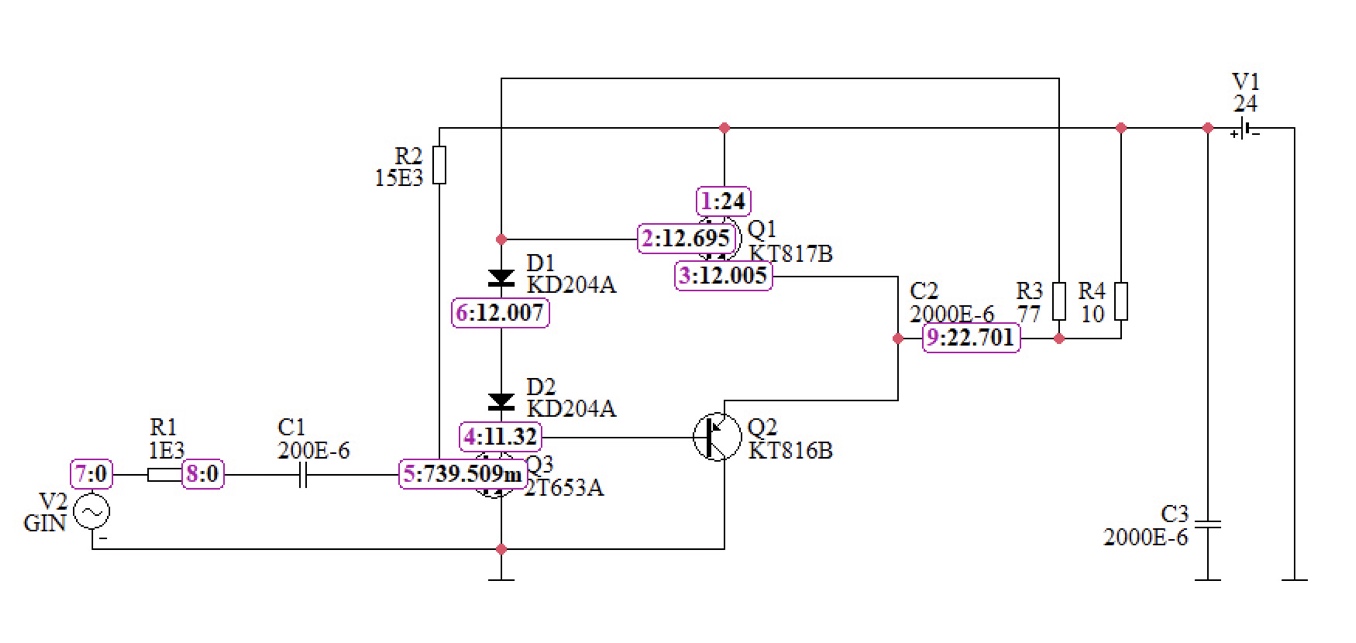

Рисунок 1.1 – Схема усилителя (обозначены узлы).

Рисунок 1.2 – Схема усилителя (обозначены токи).

Схемы двухконтактного бестрансформаторного усилителя мощности и её параметры для R3=105 Ом показаны на рисунке 1.3 и рисунке 1.4.

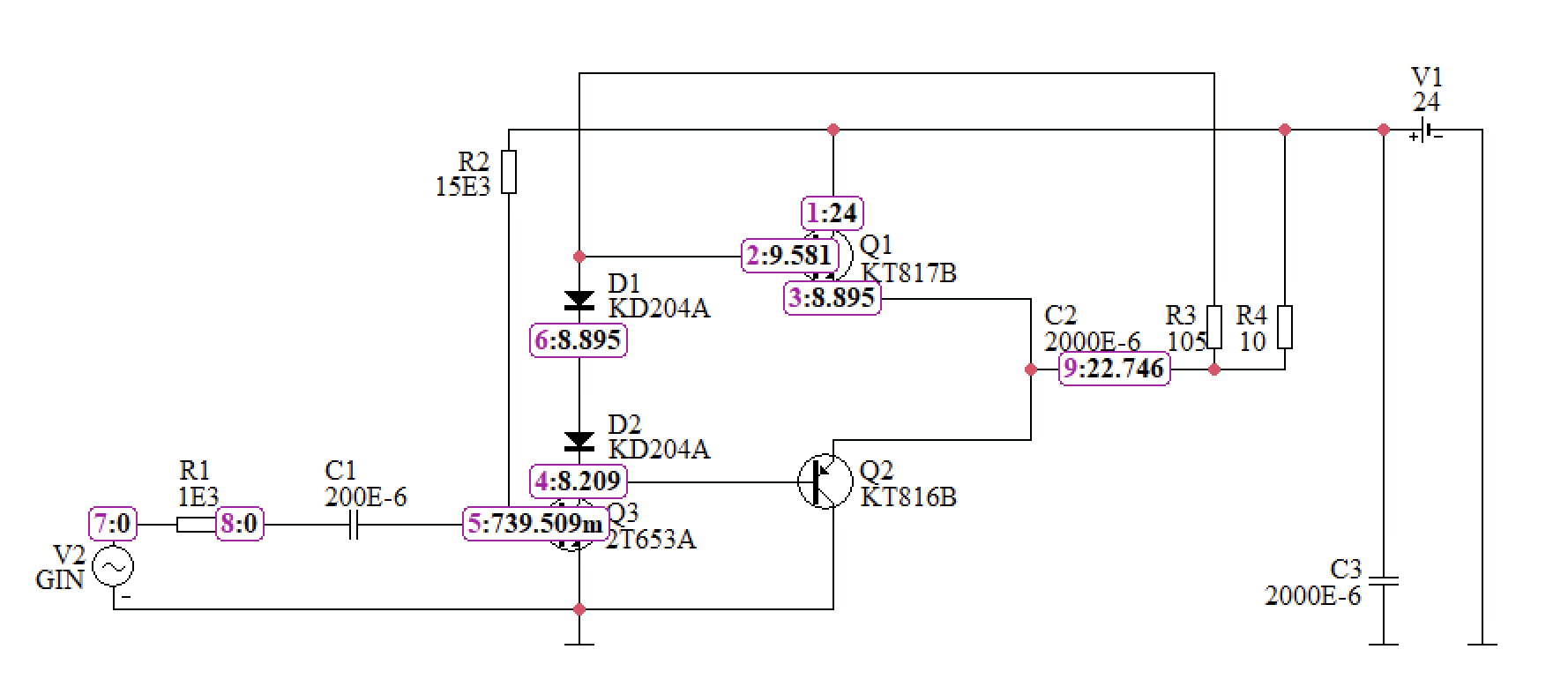

Рисунок 1.3 – Схема усилителя (обозначены узлы).

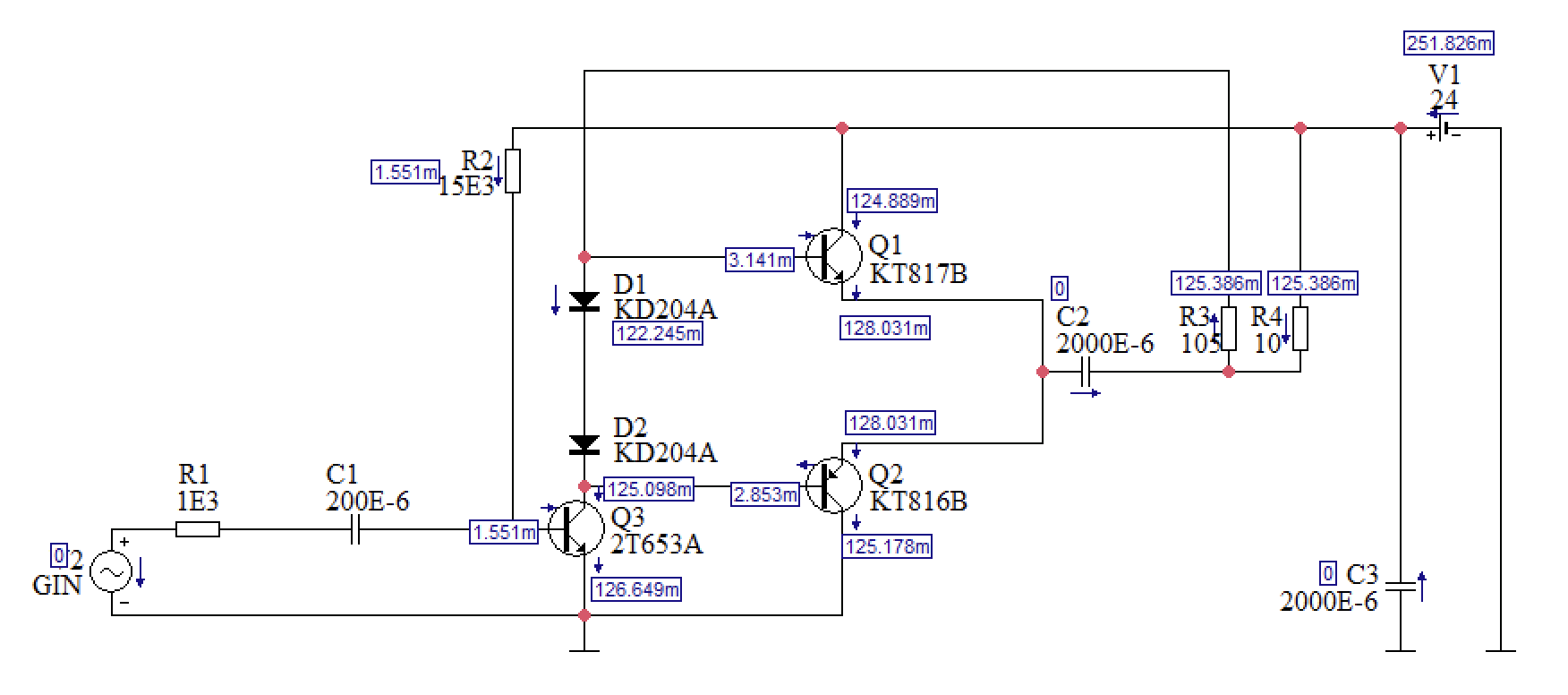

Рисунок 1.4 – Схема усилителя (обозначены токи).

Данные по токам и по напряжению записаны в таблицу 1.

Таблица 1. – Значения токов и напряжения на транзисторах Q1, Q2 и Q3.



Uбэ01, В

Uбэ02, В

Uбэ03, В

Iб01, мА

Iб02, мА

Iб03, мА

Iк01, мА

Iк02, мА

Iк03, мА

R3 = 77 ом

12.695

11.32

739,509 * 10^-3

3.615

2.785

1.551

138.741

135.956

129.117

R3 = 105 ом

9.581

8.209

739,509 * 10^-3

3.141

2.853

1.551

124.889

125.178

125.089

  1. АЧХ бестрансформаторного усилителя мощности.

АЧХ по напряжению и по ЭДС при R3=77 Ом представлены на рисунке 2.1, а при R3=105 на рисунке 2.2.

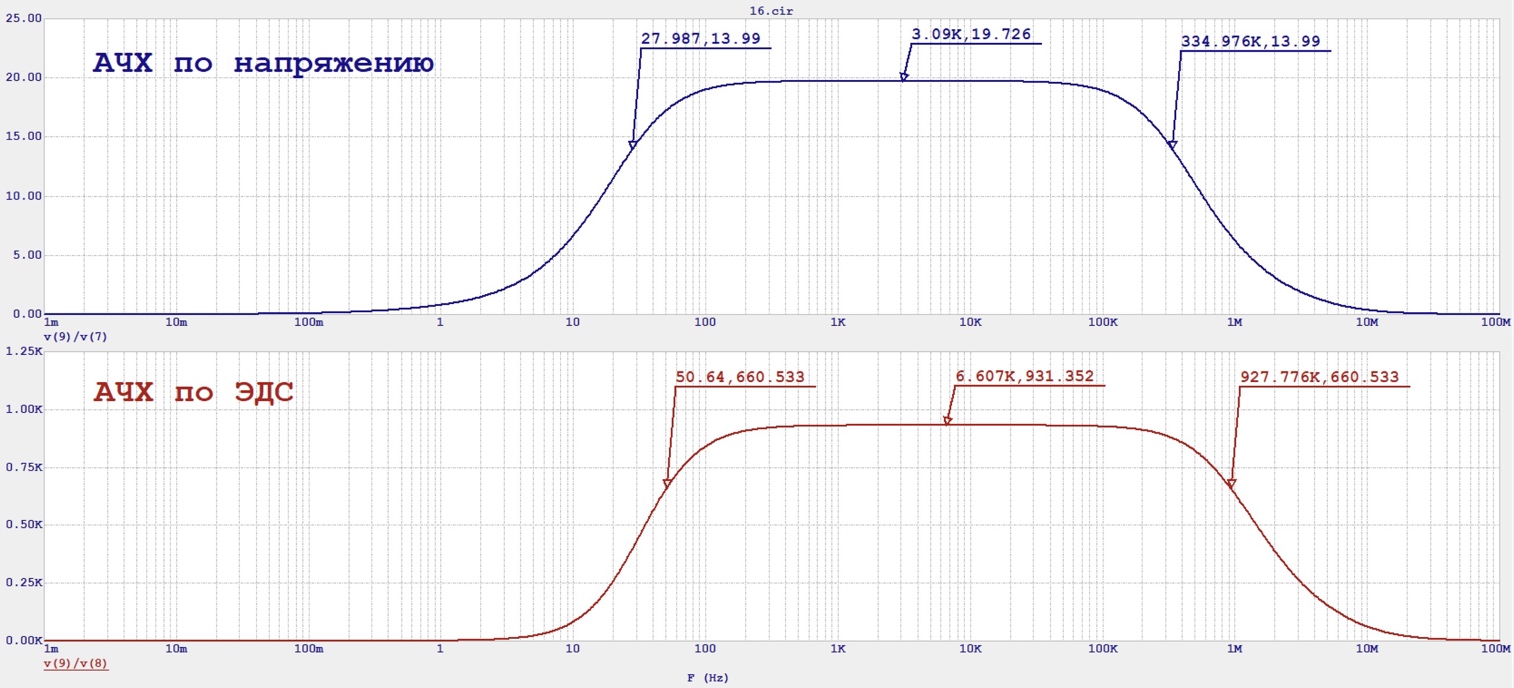

Рисунок 2.1 – АЧХ по напряжению и ЭДС при R3=77 Ом.

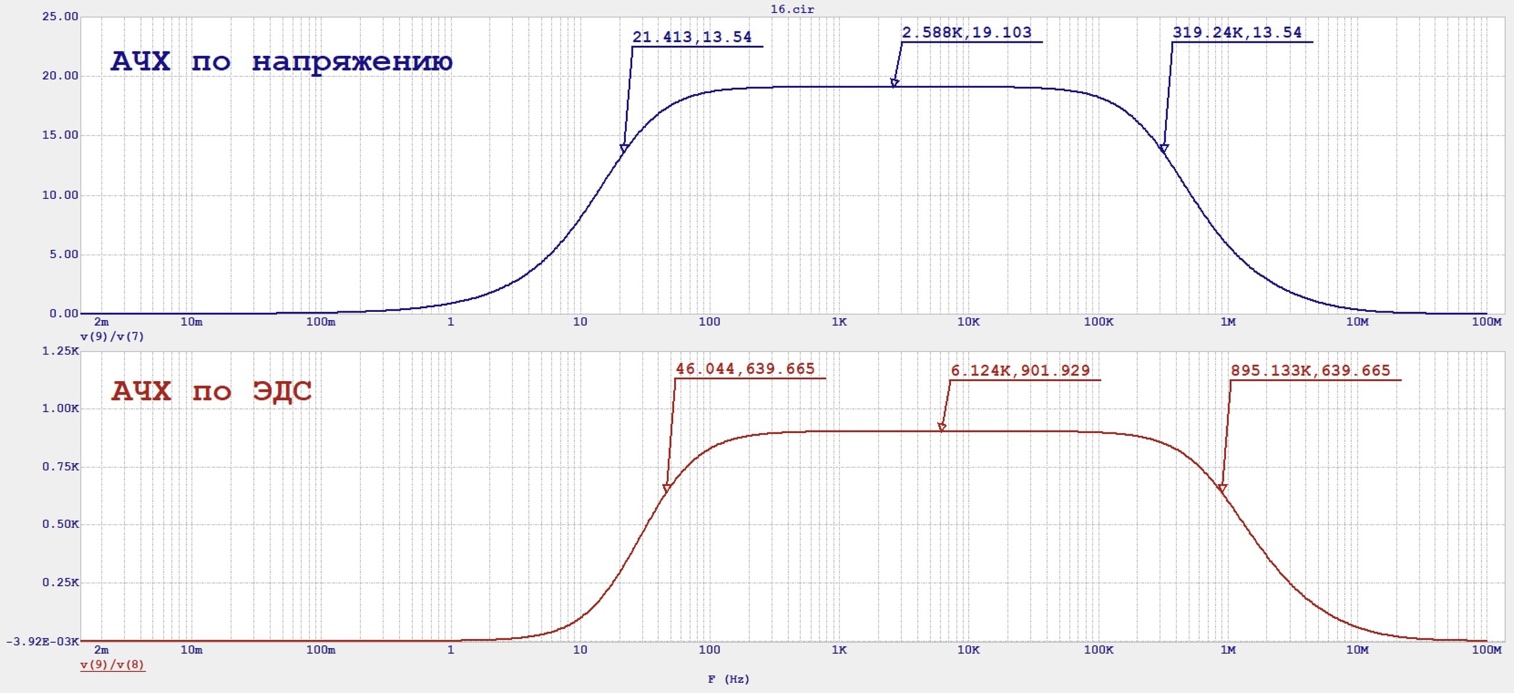

Рисунок 2.2 – АЧХ по напряжению и ЭДС при R3=105 Ом.

Данные по АЧХ занесены в таблицу 2.

Таблица 2. – Значения АЧХ по напряжению и по ЭДС.



АЧХ ПО НАПРЯЖЕНИЮ

АЧХ ПО ЭДС

Кср

F

Кср

F

R3 = 77 ом

19.726

27.987

334.976*10^3

50.64

931.352

927.776*10^3

R3 = 105 ом

21.413

19.103

319.24*10^3

46.044

901.929

895.133*10^3

  1. Спектры и временные диаграммы входного и выходного тока.

Спектр напряжения на нагрузке, входная и выходная временная диаграмма сигналов при R3=77 Ом показаны на рисунке 3.1, а на рисунке 3.2 показаны временные диаграммы коллекторных токов транзисторов Q3, Q1 и Q2 соответственно при R3=77.

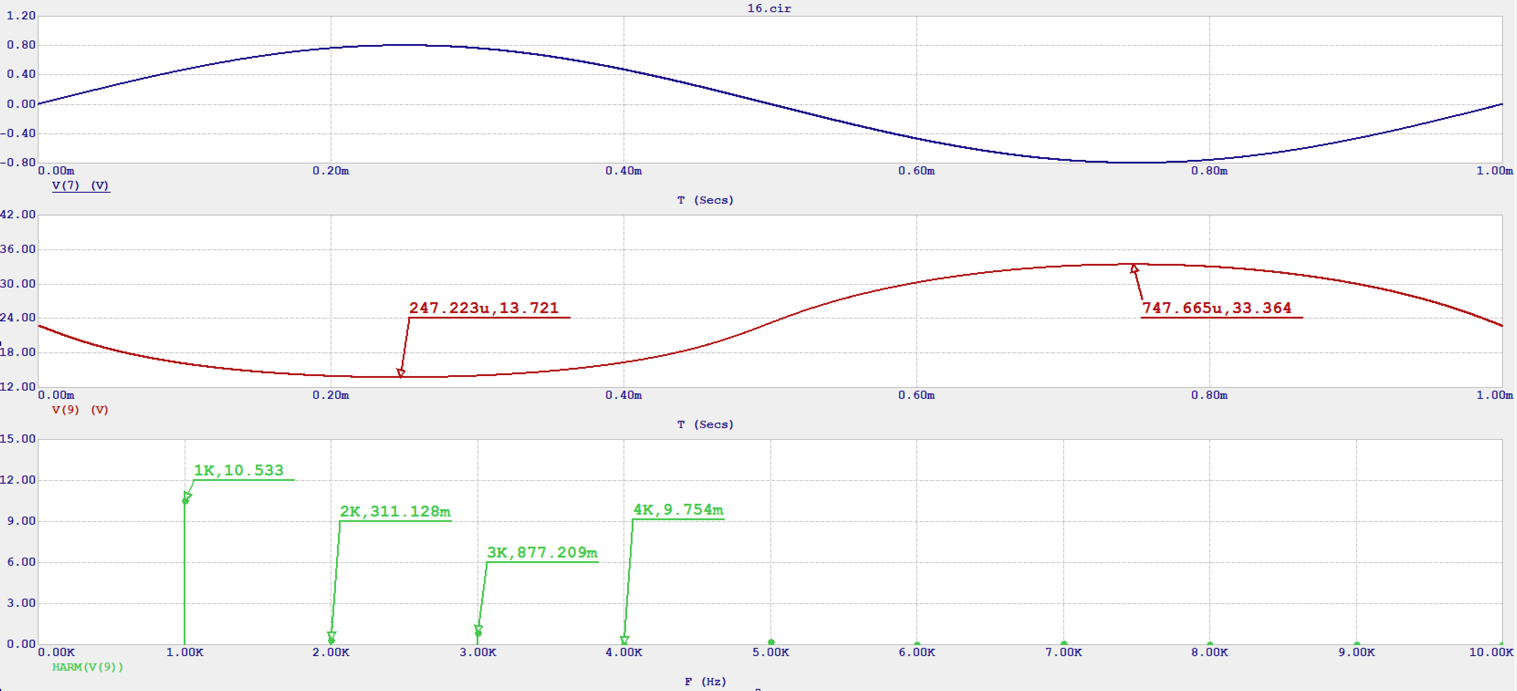

Рисунок 3.1– Спектр и временные диаграммы при R3=77 Ом.

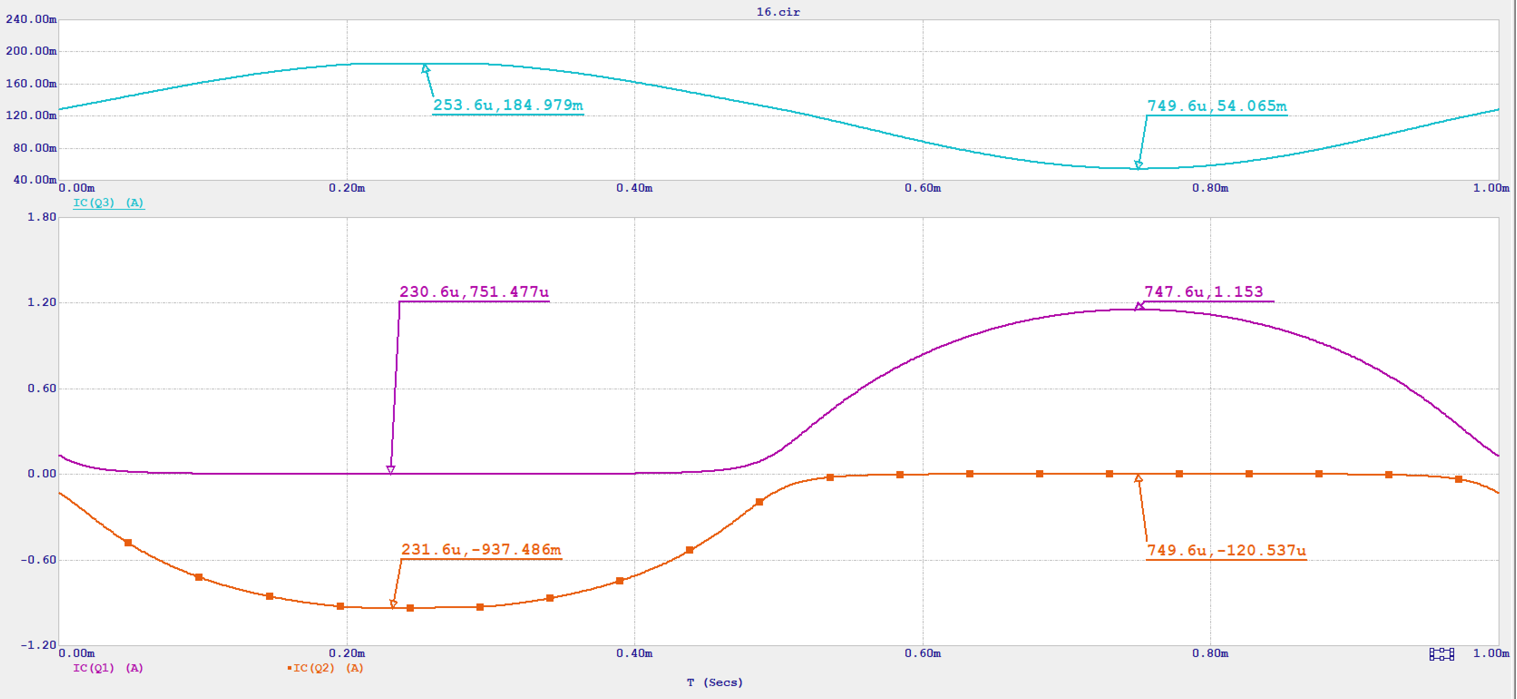

Рисунок 3.2– Временные диаграммы коллекторных токов при R3=77 Ом.

Для выбора оптимального значения сопротивления используются функция Stepping. Получившиеся Rопт = 85 Ом (120 Ом + 50 Ом / 2). Это показано на рисунке 3.3.

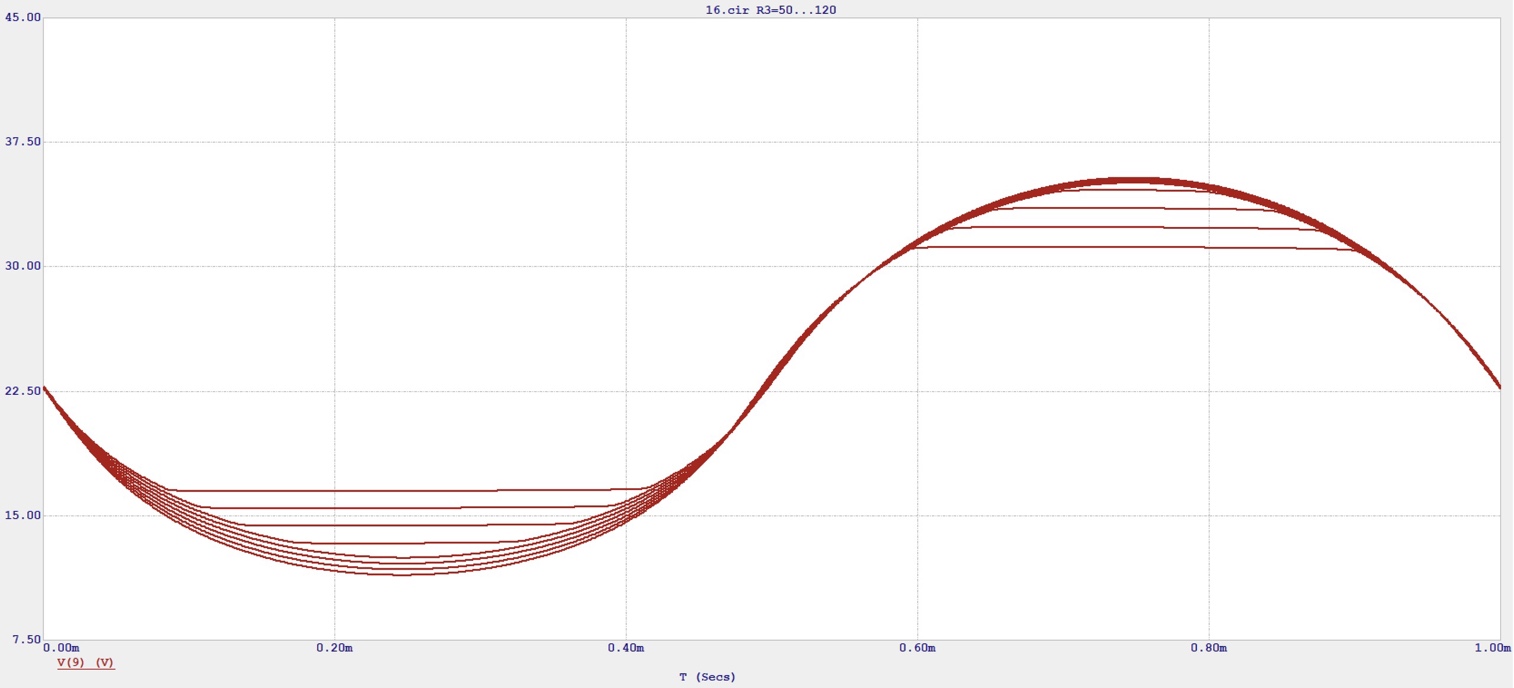

Рисунок 3.3– Временные диаграммы выходного сигнала при R=50...120 Ом.

Спектр напряжения на нагрузке, входная и выходная временная диаграмма сигналов при Rопт=85 Ом показаны на рисунке 3.4, а на рисунке 3.5 показаны временные диаграммы коллекторных токов транзисторов Q3, Q1 и Q2 соответственно при Rопт=85.

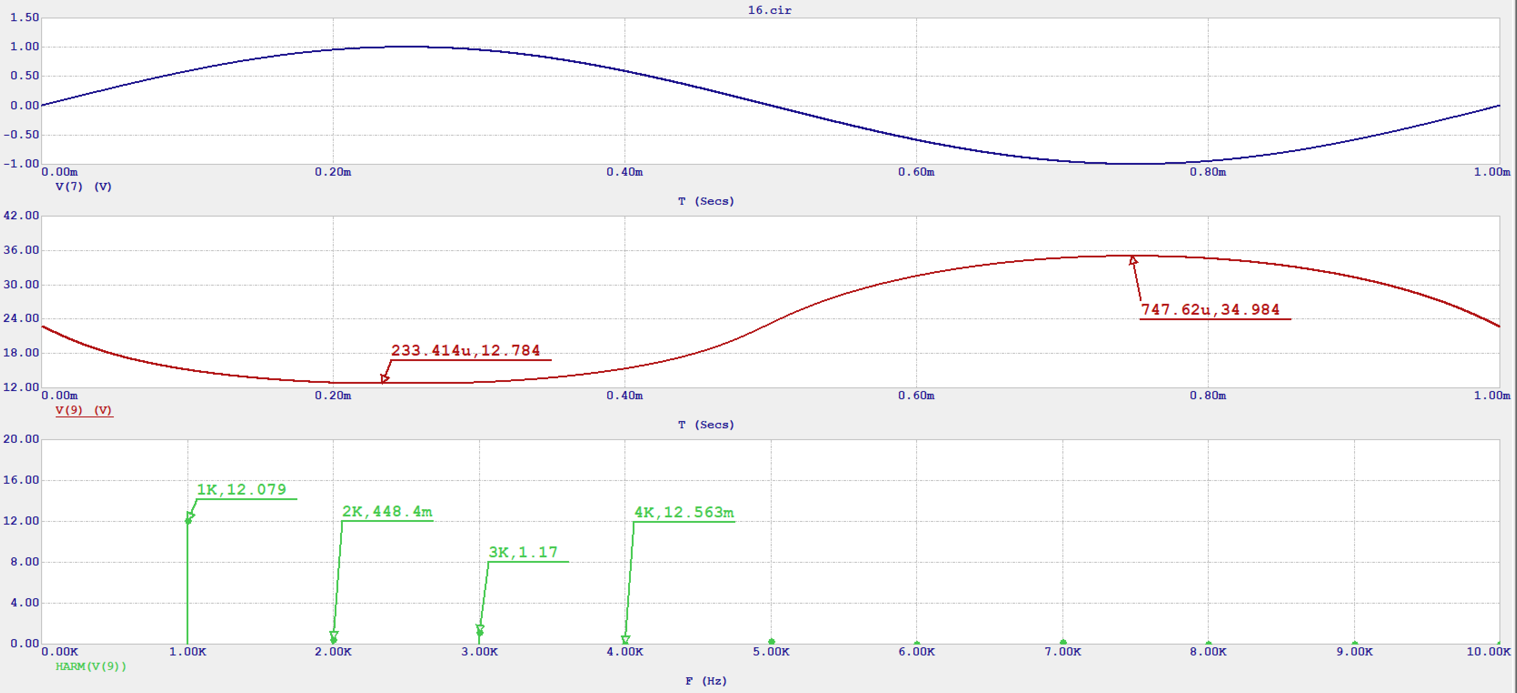

Рисунок 3.4– Спектр и временные диаграммы при Rопт=85 Ом.

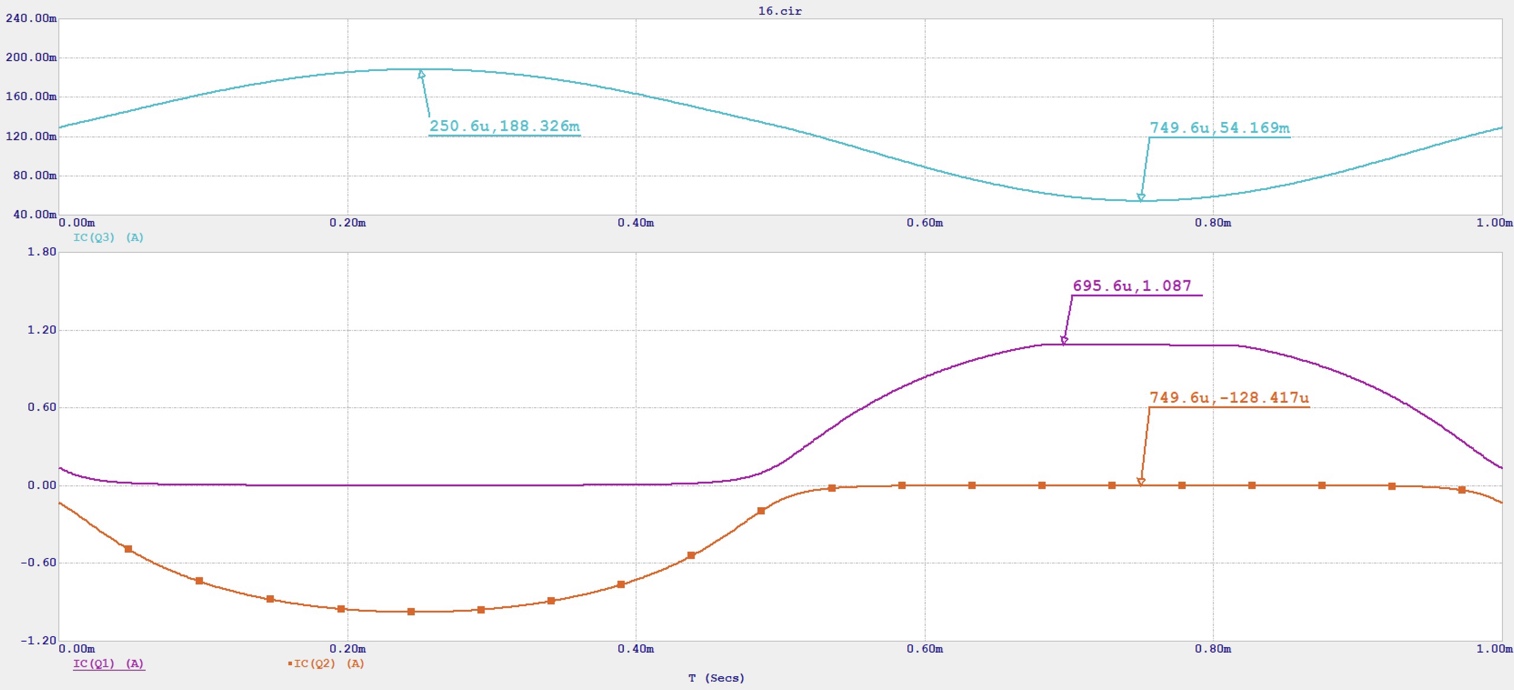

Рисунок 3.5– Временные диаграммы коллекторных токов при Rопт=85 Ом.

Для выбора оптимального значения амплитуды используются функция Stepping. Получившиеся Аопт = 0.8). Это показано на рисунке 3.6.

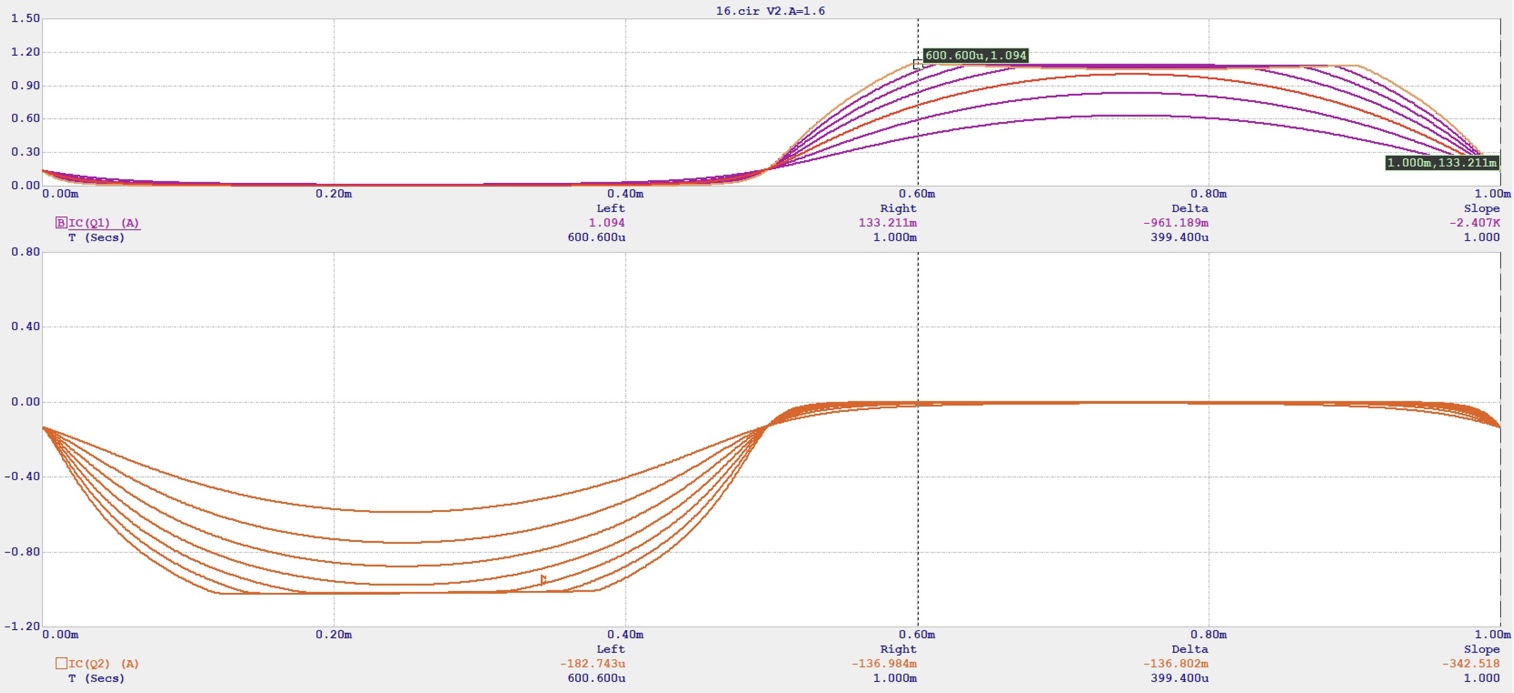

Рисунок 3.6– Временные диаграммы коллекторных токов Q1 и Q2 при Rопт = 85 Ом.

Спектр напряжения на нагрузке, входная и выходная временная диаграмма сигналов при Rопт=85 Ом и Аопт = 0.8 В показаны на рисунке 3.7, а на рисунке 3.8 показаны временные диаграммы коллекторных токов транзисторов Q3, Q1 и Q2 соответственно при Rопт=85 и Аопт = 0.8 В.

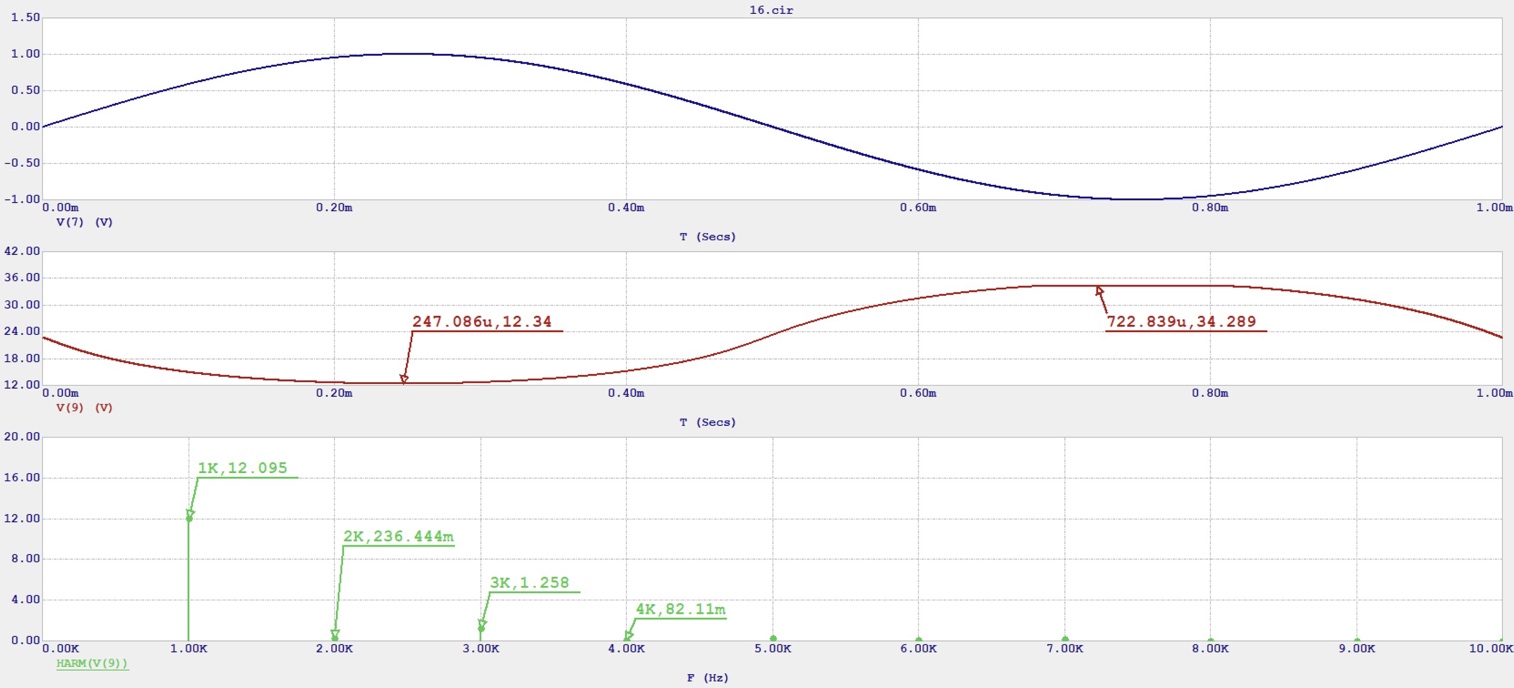

Рисунок 3.7– Спектр и временные диаграммы при Rопт=85 Ом и Аопт=0.8.

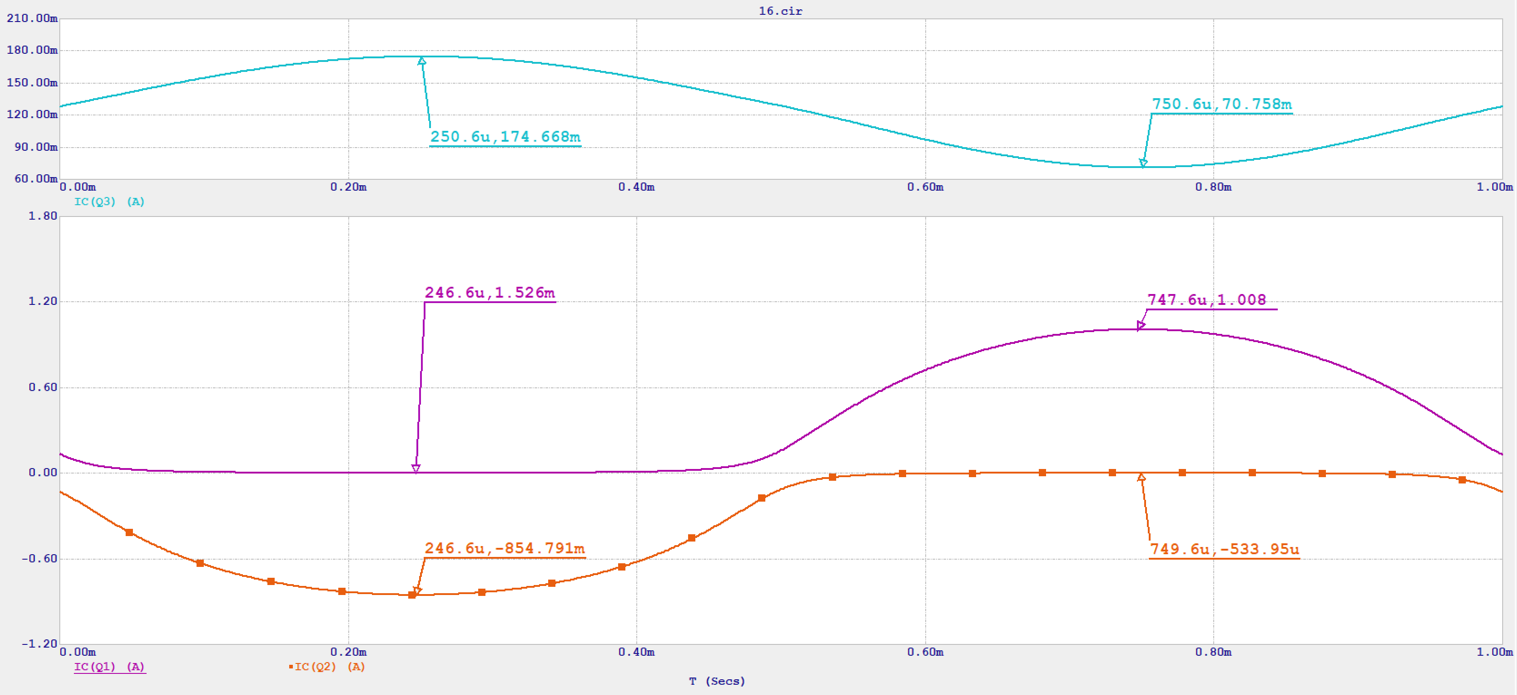

Рисунок 3.8– Временные диаграммы коллекторных токов при Rопт=85 Ом и Аопт=0.8.

Перенесенные данные представлены в таблице 3.

Таблица 3 – Результаты вычислений.

R, Ом

Um ср, В

кГ, %

Imk1, мА

Imk2, мА

Imk3, мА

R3

77

1

10.5

12.1

0.236

1.25

R3 опт

85

1

10.3

12.1

0.448

1.17

R3 опт, Aопт

85

0.8

8.9

10.5

0.311

0.877

  1. Вывод.

Определено оптимальное значение сопротивления обратной связи Rопт=85 Ом, при котором отсутствует отсечка выходного напряжения сверху или снизу, при заданной амплитуде входного напряжения. Отсечка происходит вследствие перехода одного из транзисторов Q1 или Q2 в режим насыщения. При выставлении оптимальной амплитуды Аопт=0.8 В и оптимального сопротивления обратной связи Rопт=85 Ом уменьшился коэффициент нелинейных искажений.
